А вот как я сделал Killswitch для своей Ямахи rgx420s.
У этой гитары есть тумблер, с помощью которого бриджевый звучок напрямую подключается к гнезду для джека, минуя все громкости и тоны. Но я им не пользуюсь, и решил вместо этого тумблера установить Killswitch-кнопку. Но имеющиеся у нас в продаже кнопки не подходят, т.е. не влезают в отверстие из под тумблера. А брать дрель и сверлить гитару я себе позволить не могу.
Вот и пришлось выдумывать.
Короче взял я такой тумблер
http://www.chipdip.ru/product/smts-202-a2.aspx. Разобрал его отделив металлическую часть. Купил тактовую кнопку
http://www.chipdip.ru/product/tc-0103.aspx. Взял старый стержень от гелевой ручки и сделал из него втулку, которую вставил в отверстие части из под тумблера снизу (она туда как раз плотно села). Затем взял винт, который свободно входит во втулку, отрезал его немного, т.к. длинноват оказался. Из куска фольгированного текстолита выпилил кусочек 15 на 15 мм. Обломком ножовочного полотна сделал на нем контактную площадку под выводы кнопки (под те к которым потом припаял проводок от сигнального контакта).

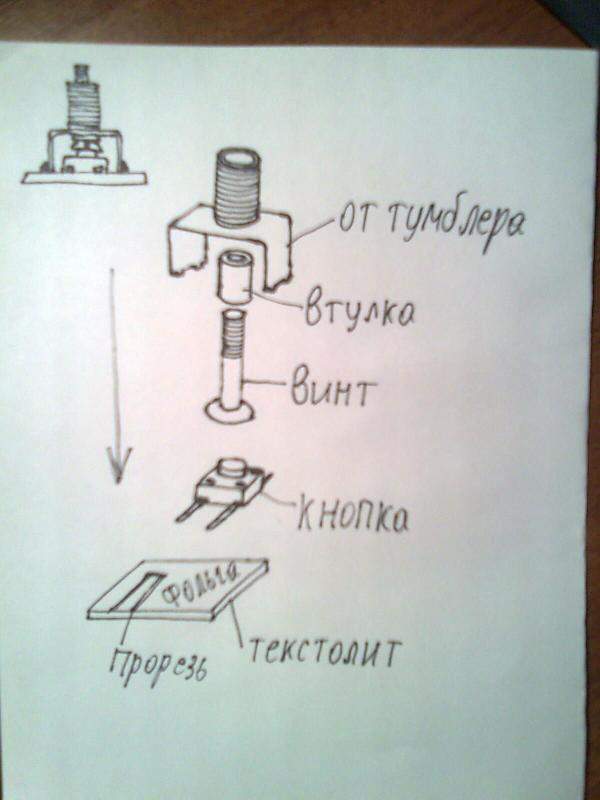

Ниже приведен рисунок всего этого безобразия
Осталось найти подходящую клавишу для кнопки...
