Re: Двое из ларца
« Ответ #30 : Апреля 10, 2018, 13:09:49 »
Всё верно! И включены они синфазно.

Оффлайн tatarsky Автор темы

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +5/-0
Re: Двое из ларца
« Ответ #31 : Апреля 10, 2018, 13:25:04 »
Всё верно! И включены они синфазно.

Начало нижней и верхней катушек спаяны? А остальные два провода кто куда?

Оффлайн liapa81

  • Опытный
  • ****
  • Сообщений: 864
  • Репутация: +158/-6
  • GuitarPlayer.Ru fan!
Re: Двое из ларца
« Ответ #32 : Апреля 10, 2018, 15:34:55 »
Концы обмоток спаяны вместе. Начало верхней это горячий провод а оставшийся нижней  - масса, и он же (масса) припаян к экрану крышки датчика.. О... Выговорил.

Оффлайн tatarsky Автор темы

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +5/-0
Re: Двое из ларца
« Ответ #33 : Апреля 10, 2018, 15:41:22 »
Концы обмоток спаяны вместе. Начало верхней это горячий провод а оставшийся нижней  - масса, и он же (масса) припаян к экрану крышки датчика.. О... Выговорил.

Так, стало немного яснее, спасибо)
А экран крышки датчика - это где? Крышка же пластиковая, пластины в основании нет

Оффлайн liapa81

  • Опытный
  • ****
  • Сообщений: 864
  • Репутация: +158/-6
  • GuitarPlayer.Ru fan!
Re: Двое из ларца
« Ответ #34 : Апреля 10, 2018, 17:41:21 »
Ну... Крышки из дерева, вообщето... А экран это медный самоклеящийся скотч внутри ( незамкнутый в кольцо).

Оффлайн tatarsky Автор темы

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +5/-0
Re: Двое из ларца
« Ответ #35 : Апреля 10, 2018, 17:50:16 »
Ну... Крышки из дерева, вообщето... А экран это медный самоклеящийся скотч внутри ( незамкнутый в кольцо).
Я про крышки в целом, они чаще всего пластиковые)
Про экран понял, спасибо! Буду экспериментировать)

... и добавил:

Да вот нашел уже, спасибо https://www.aliexpress.com/item/Revolution-Counter-digital-Mechanical-Counter/510036772.html?spm=a2g0v.10010108.1000014.50.274b31dfIUuZz9&traffic_analysisId=recommend_3035_null_null_null&scm=1007.13338.98426.000000000000000&pvid=381e754a-e302-4c26-9241-1763d942a18b&tpp=1
По поводу подшибников чет сомневаюсь я. Ни на одном промышленном станке такого не видел.
Вот для примера.

Попробовал покрутить намоточник сегодня, всё крутится и ничего не рвётся. На выходных попробую заняться намоткой
« Последнее редактирование: Апреля 11, 2018, 07:38:57 от tatarsky »

Оффлайн tatarsky Автор темы

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +5/-0
Re: Двое из ларца
« Ответ #36 : Апреля 18, 2018, 09:31:17 »

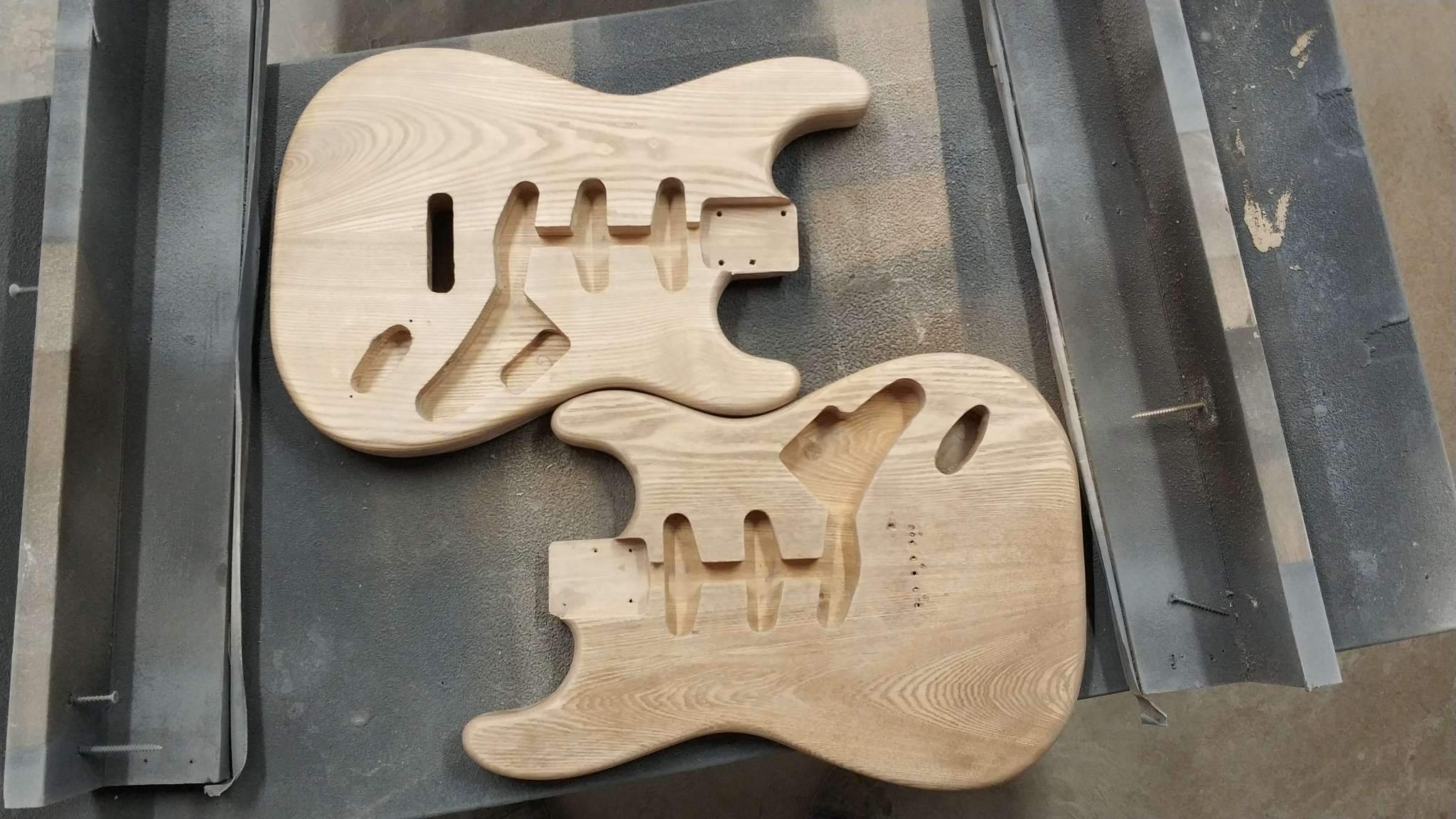

Вести с полей. Доделал вторую тушку, прошёл порозаполнителем и нитрогрунтом, после чего оба корпуса залил полиэфирным грунтом. Неделю повисят в сушилке, после чего можно будет шлифовать, а там и дерево для грифов подъедет. Если в эту неделю случатся выходные, то займусь намоткой датчиков.

Оффлайн tatarsky Автор темы

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +5/-0
Re: Двое из ларца
« Ответ #37 : Мая 02, 2018, 01:35:05 »
Всех с Первомаем, товарищи! 🍺

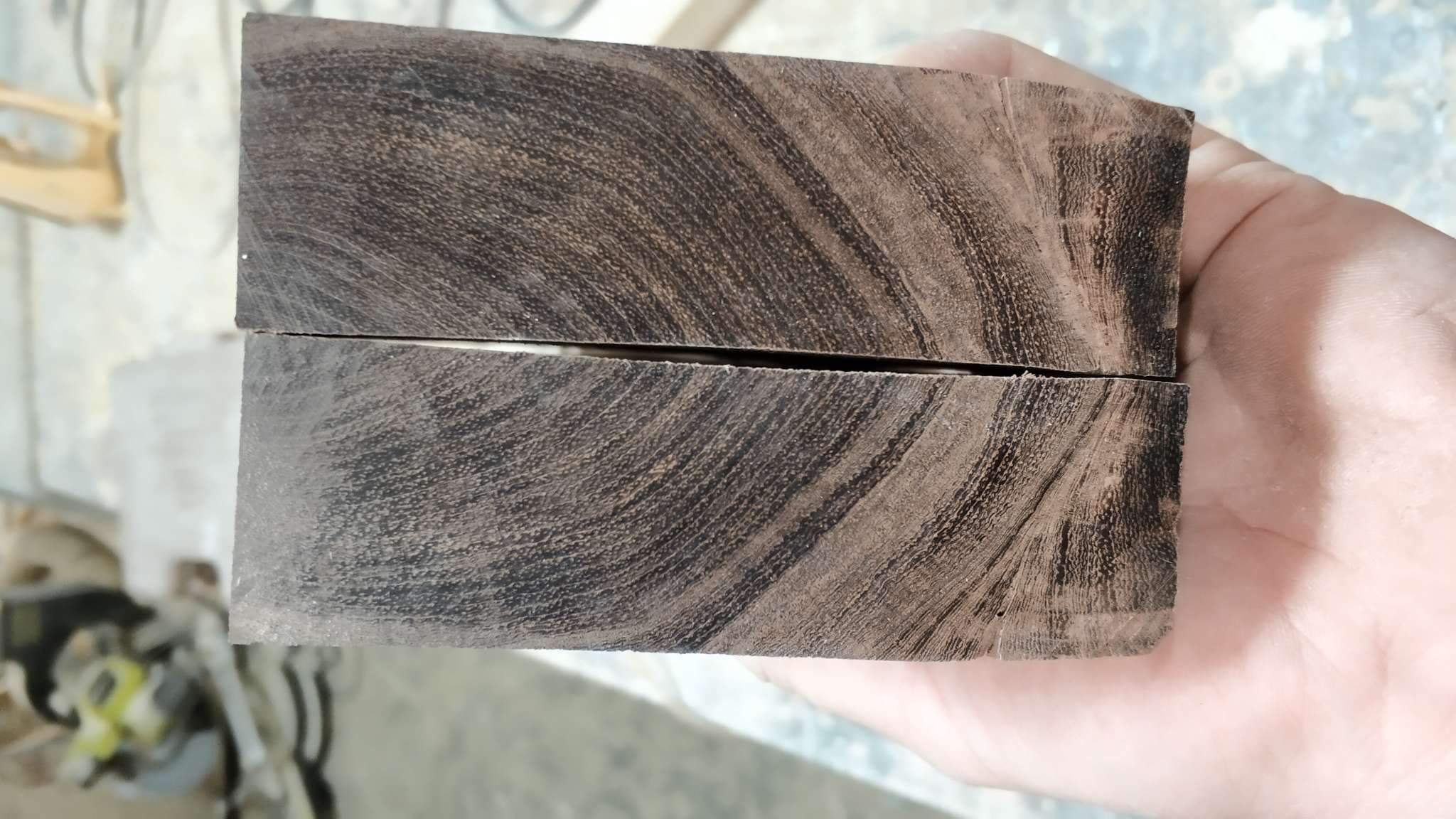

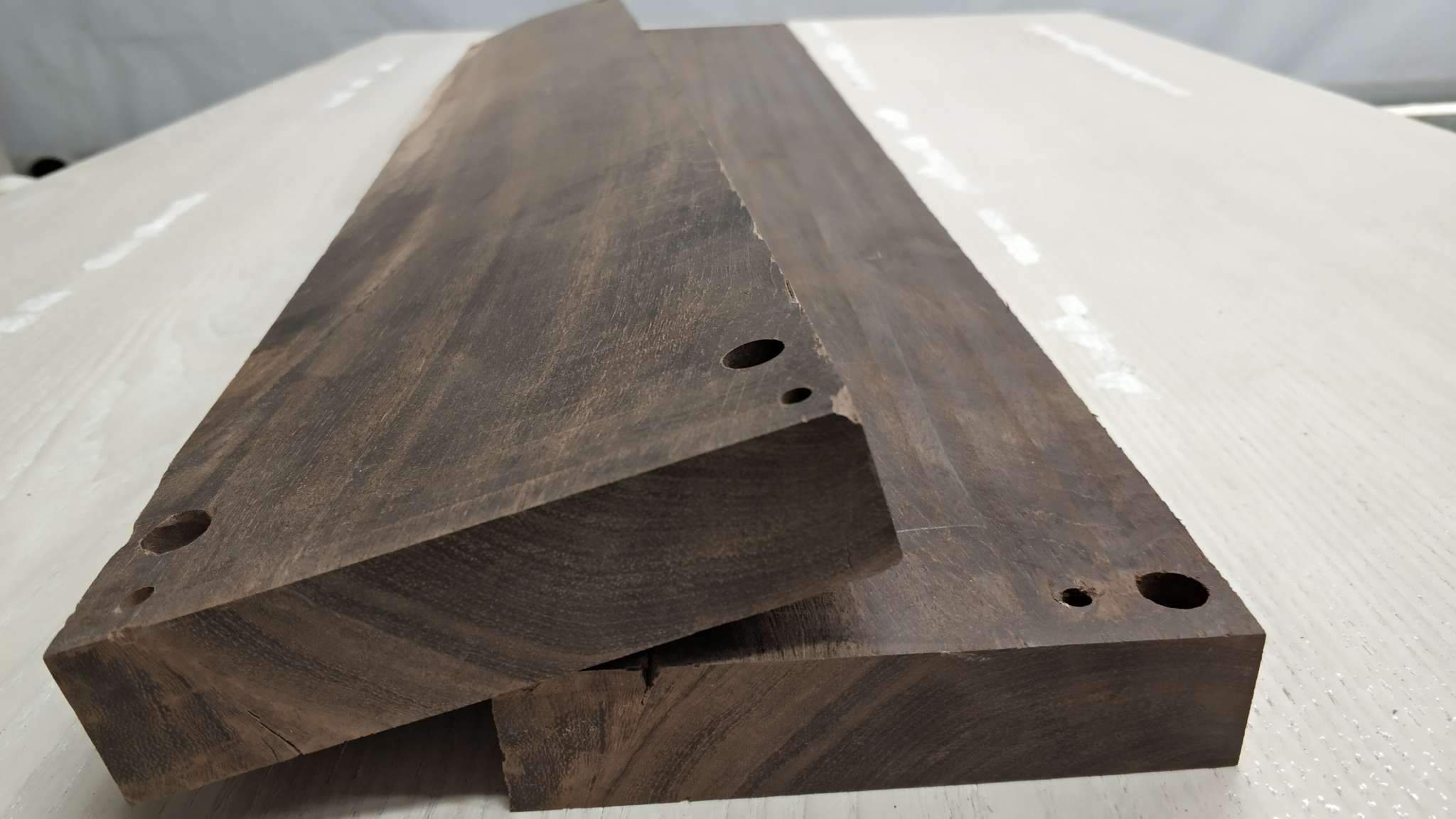

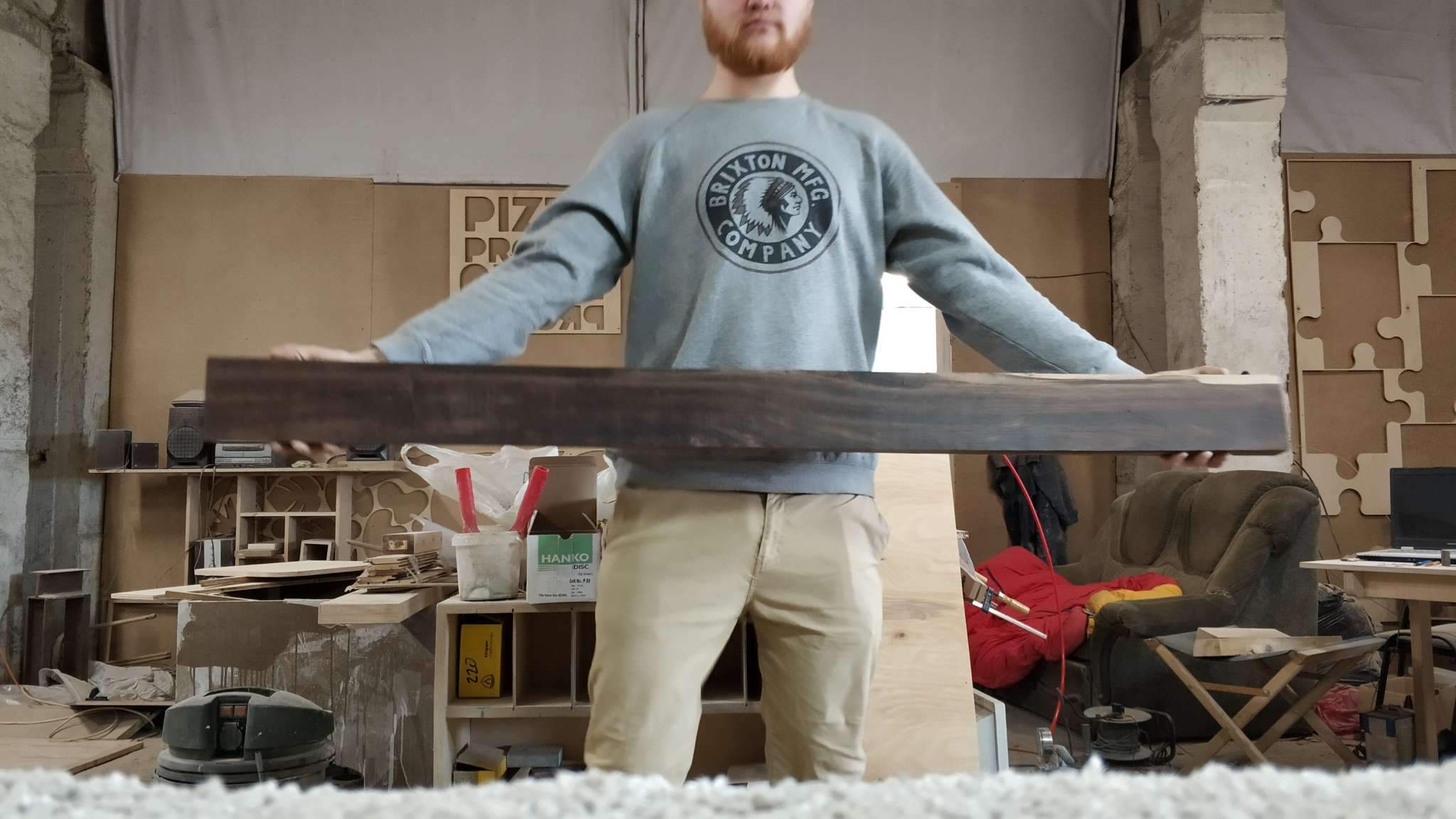

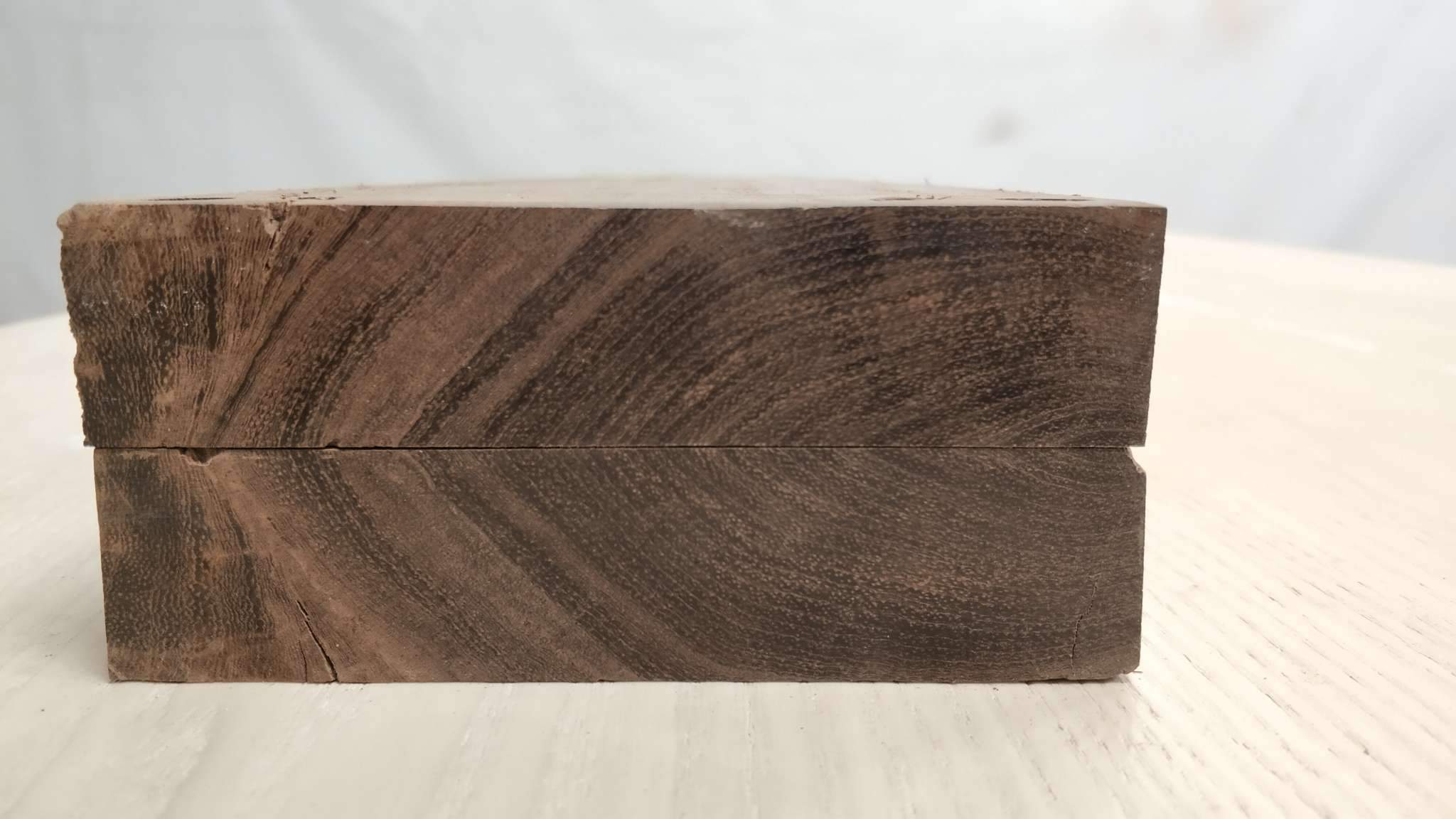

На днях приехала деревяшка под грифы, немного похожая формой на лопасть вертолёта. С 35 мм толщины еле удалось сделать ровных 26, но в итоге у меня есть две красивейших заготовки грифа. Чтобы ничего не испортить, не покупать рашпиль со стружком и не городить разные приспособления, грифы было решено фрезеровать на ЧПУ и доводить до готовности имеющимся инструментом. А раз ЧПУ, то можно без проблем сделать мультирадиус, но тут у меня вопрос к бывалым - как шлифовать лады на таком грифе и высок ли риск этот самый мультирадиус прое... шлифовать? 🙄 Лады хочу поставить из нержавейки, чтобы насовсем
P.S. По малярке пока ничего интересного, к концу недели возможно закончу и покажу. Звучки тоже ещё не мотал, времени катастрофически мало

Оффлайн tatarsky Автор темы

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +5/-0
Re: Двое из ларца
« Ответ #38 : Мая 04, 2018, 12:36:36 »

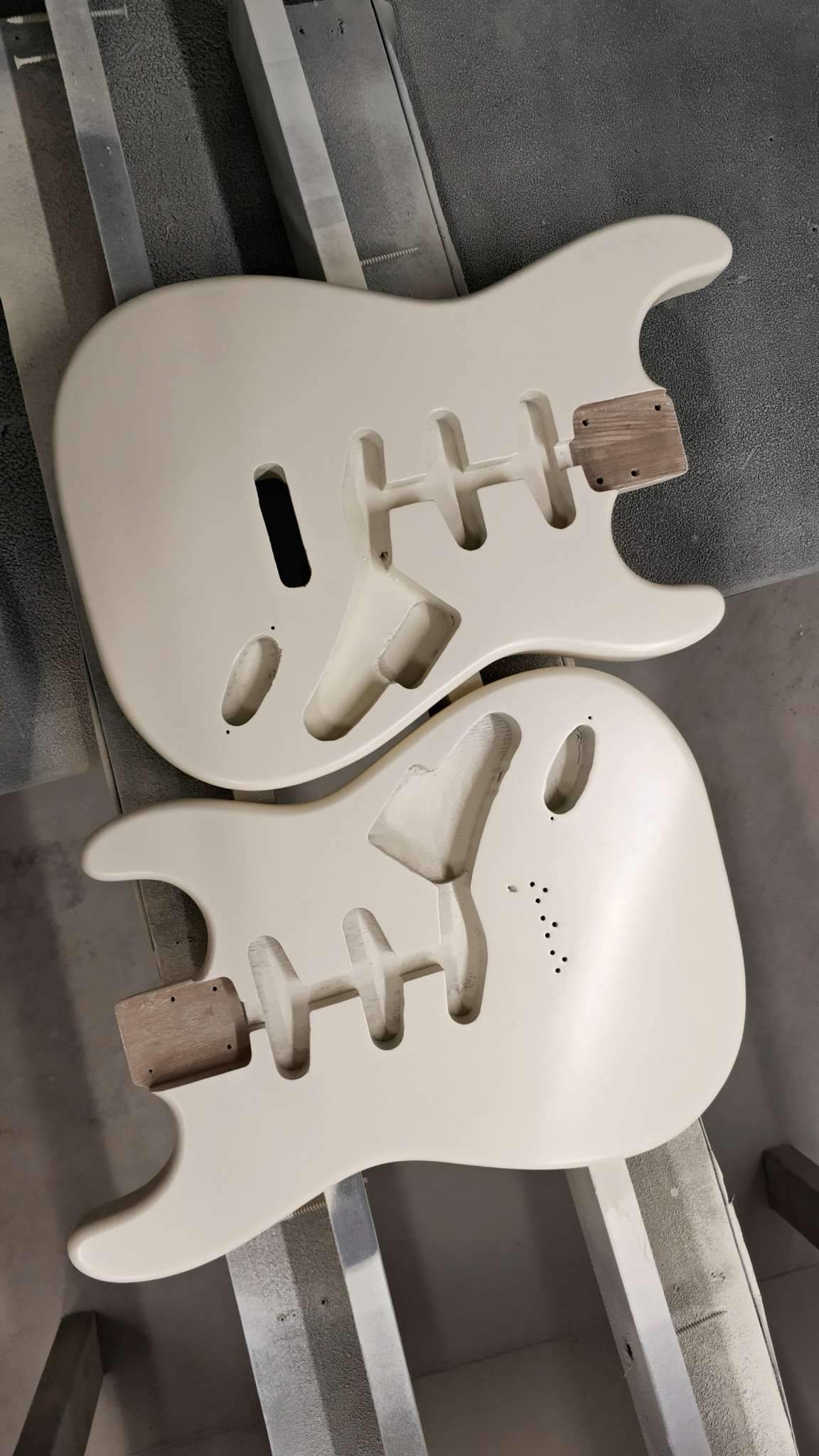

Добрался таки до покраски. Полупрозрачный финиш мне не понравился, зря порозаполнитель колеровал :( Пришлось красить обе деки в olympic white, вариант как мне кажется беспроигрышный. Впереди шлифовка, покрытие полиакриловым лаком и лёгкий релик (но это ещё не точно).
Грифы решил делать с мультирадиусом и ладами из нержавейки, профиль C.
« Последнее редактирование: Мая 05, 2018, 01:59:26 от tatarsky »

Онлайн u-mix

  • Эксперт
  • *****
  • Сообщений: 2908
  • Репутация: +5130/-547
Re: Двое из ларца
« Ответ #39 : Мая 04, 2018, 17:23:34 »
...и это правильно ;D

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
  • Репутация: +706/-17
    • http://vk.com/levsha_kzn
Re: Двое из ларца
« Ответ #40 : Мая 04, 2018, 18:23:16 »
Тогда уж бронзовые надо было.

Оффлайн tatarsky Автор темы

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +5/-0
Re: Двое из ларца
« Ответ #41 : Мая 04, 2018, 20:21:29 »
Тогда уж бронзовые надо было.
А зачем бронзовые?

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
  • Репутация: +706/-17
    • http://vk.com/levsha_kzn
Re: Двое из ларца
« Ответ #42 : Мая 04, 2018, 21:26:23 »
Чтобы навсегда.

Оффлайн tatarsky Автор темы

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +5/-0
Re: Двое из ларца
« Ответ #43 : Мая 04, 2018, 21:45:10 »
Чтобы навсегда.
Вряд ли они имеют твёрдость большую, чем лады из стали. Да и вся фурнитура хромированная, так что их цвет не в тему слегка. У меня есть абсолютно дурацкая мечта о гретчеобразной гитаре, примерно как солидбоди Чета Эткинса, но бирюзовой и с золотой фурнитурой. Если когда-нибудь на это созрею - там будут evo gold :crazy:
« Последнее редактирование: Мая 05, 2018, 01:59:43 от tatarsky »

Оффлайн tatarsky Автор темы

  • Новичок
  • *
  • Сообщений: 38
  • Репутация: +5/-0
Re: Двое из ларца
« Ответ #44 : Мая 06, 2018, 07:29:42 »
На днях я забрал с ТК случайно выигранную на аукционе доску ясеня, а с субботы на воскресенье у меня случился долгий рабочий день (около 18 часов) с долгими перекурами. Решил я отрезать от доски заготовку и откалибровать.



Примерно на этом моменте выяснилось, что это не ясень, а ильм. Сухой, лёгкий и красивый ильм. Заготовку откалибровал, из 52 мм толщины вышло чистыми 37. Решил сделать ещё один стратокастер, ибо их много не бывает. Гриф сделаю такой же как и на два первых стратах, только кленовый, благо заготовка на него лежит у меня в кладовке лет 5 уже.









Заготовку разметил, дабы обойти сучок, обрезал лобзиком, обогнал фрезой с подшипником, отфрезеровал полости и сделал скос с вырезом.









Совсем закрытую пору решил не делать, ограничился обработкой порозаполнителем. Покрыл морилкой, загрунтовал нитрой, сверху нанёс ещё три слоя нитролака, вынес на утреннее солнце и сделал пару фотографий. По-моему получилось неплохо. Весит эта красота 1450 грамм, что на 500 грамм меньше абсолютно аналогичной ясенёвой деки.





Грифами и звукоснимателями попробую заняться на следующей неделе, но это нужна пара выходных, а их нет  :7:
