Добрый день, форумчане.
Гитарой я занимаюсь достаточно давно, однако залез в теиброблок впервые. Итак, что мы имеем: 2 стоковых хамба и один сингл, два потенциометра и пятипозиционный переключатель. Вся история началась с того, что последний при переключении начал шуметь (хрипеть, шуршать, если чуть тронешь, обрывать звук). В какой-то момент меня это утомило, я купил аналогичный переключатель и забрался в кашу проводов за задней крышкой. Разводка, откровенно говорят была не стандартной. Земля уходила с корпуса потенциометра громкости, потенциометр тона не работал, катушки спаяны абы как, но в целом оно работало как-то.

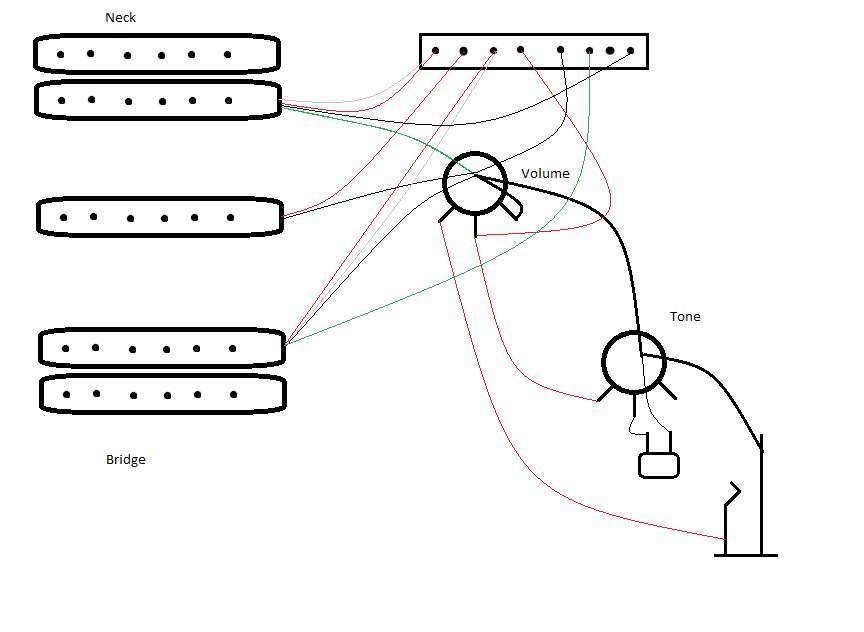

После прозвонки всех проводов и выяснения где какая катушка и какая у неё полярность я составил схему распайки, близку к рекомендуемым в интернете: нековый хамю, южная катушка некового хамба + сингл, сингл, сингл + северная катушка бриджевого хамба, бриджевый хамб. Провозившись примерно час со всеми этими проводами схему собрать в итоге получилось, однако сингл начал фонить. (Подозреваю, что где-то плохо пропаялось, потому что предыдущий припой моим паяльником не брало совсем, пришлось припаивать поверх уже существующего + половина проводов коротко обрезано, пришлось наращивать) Но для начала вопрос в другом, когда выкручиваешь потенциометр громкости на максимум - он выключает всю схему. Если на полградуса назад повернуть - звук громкий, но как только двигаешь до упора - опять тишина.
Никто не сталкивался? Какие могут быть варианты?
