Автор Тема: EMG 18V mod: гле искать ошибку? (Прочитано 1084 раз)

detuned · « : Октября 03, 2023, 16:57:27 »

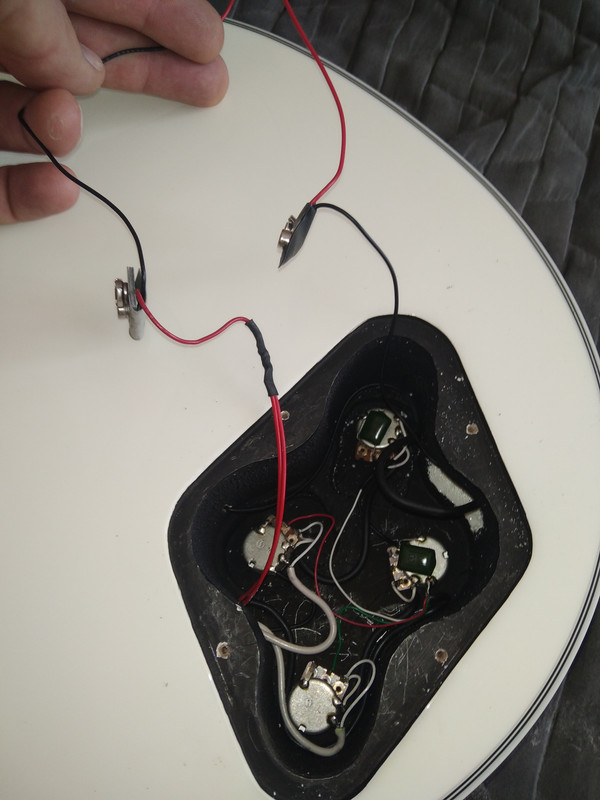

мне досталась гитара с EMG 81/60, которой до меня был сделан мод на 18V. Сделано по-простому, чтобы можно было легко вернуть обратно, разъем под вторую батарейку посажен на тот же провод

не так давно я стал искать причину "недогруженного" звука. Оказалось, что одну батарейку вспучило, работало все на второй.
Поставил две одинаковые GP, поиграл на них не очень много, две недели не каждый день, и вот опять "недогруженный" звук.

До меня никто не жаловался.

Может, что-то жрет больше, чем ему положено? Как это проверить в домашних условиях, и где искать потенциальные косяки?
Может, надо что-то переделать? Конечно, хотелось бы оставить возможность отката к 9V.

SLK · « **Ответ #1 :** Октября 04, 2023, 09:47:23 »

Цитата: detuned от Октября 03, 2023, 16:57:27

мне досталась гитара с EMG 81/60, которой до меня был сделан мод на 18V. Сделано по-простому, чтобы можно было легко вернуть обратно, разъем под вторую батарейку посажен на тот же провод

не так давно я стал искать причину "недогруженного" звука. Оказалось, что одну батарейку вспучило, работало все на второй.
Поставил две одинаковые GP, поиграл на них не очень много, две недели не каждый день, и вот опять "недогруженный" звук.

До меня никто не жаловался.

Может, что-то жрет больше, чем ему положено? Как это проверить в домашних условиях, и где искать потенциальные косяки?
Может, надо что-то переделать? Конечно, хотелось бы оставить возможность отката к 9V.

батарейки точно соединены последовательно?

detuned · « **Ответ #2 :** Октября 04, 2023, 10:15:29 »

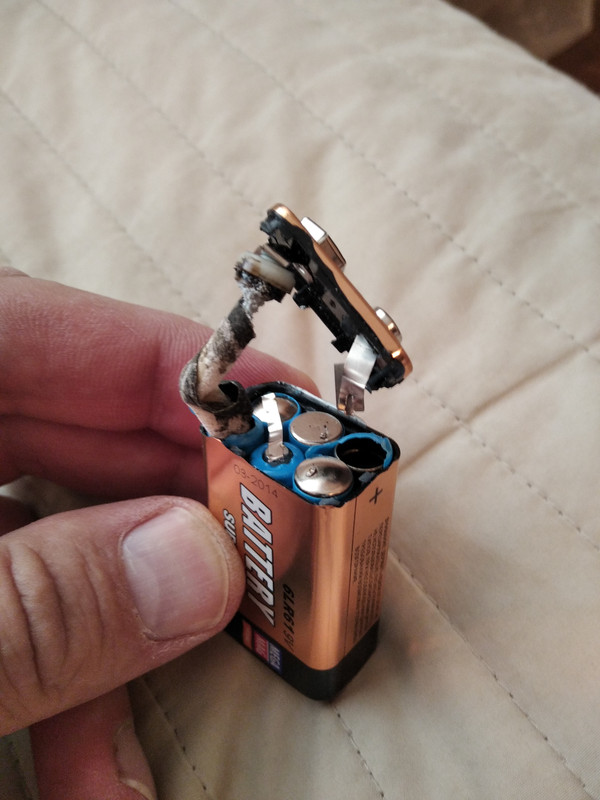

В прошлый раз (буквально пару недель назад) с интересом обнаружил оттакоэ:

После этого поставил две одинаковые батарейки GP Super (первое фото), которые по отзывам вроде как норм. Из них ни одну не вспучило , но как-то подозрительно быстро подсели.

SLK · « **Ответ #3 :** Октября 04, 2023, 10:26:51 »

Цитата: detuned от Октября 04, 2023, 10:15:29

После этого поставил две одинаковые батарейки GP Super (первое фото), которые по отзывам вроде как норм. Из них ни одну не вспучило , но как-то подозрительно быстро подсели.

джек из гитары не забываете вынимать, когда не играете?

detuned · « **Ответ #4 :** Октября 04, 2023, 10:38:24 »

да, вынимаю, конечно. Что это обязательно для активов, знаю

... и добавил:

Замерил сейчас ампераж.

На той батарейке Camelion, которая стояла в паре со вспучившейся, осталось 1,2А
На обеих GP Super, которые я купил пару недель назад, осталось по 3,2 - 3,4А
Купил сейчас пару каких-то Enegizer Max алкалиновых, одна показала 5,6А, другая 6,26 А. Борода какая-то, похоже, а не энерджайзер, при таком разбросе показаний

Rinon Ninqueon · « **Ответ #5 :** Октября 05, 2023, 05:31:09 »

Тесты батареек: batterytest.ru

Geezer · « **Ответ #6 :** Октября 05, 2023, 08:27:30 »

Надо померить потребляемый схемой ток: одну колодочку надеваем с поворотом, чтобы совместилась только одна пара контактов (допустим, "+"), а между другими контактами (соответственно, "-") включаем миллиамперметр.
Ожидаемо, там должно получиться несколько миллиампер.
А сколько потребляет схема при стандартном, 9-вольтовом питании? Одну из батареек оставляем в стороне, а к контактам её колодки подключаем миллиамперметр.
Проверка на ампераж (токовый шок-тест) дело хорошее, но в нашей практике лучше контролировать напряжение на каждой батарейке по отдельности со схемой в активном состоянии.

detuned · « **Ответ #7 :** Октября 05, 2023, 08:54:43 »

спасибо за инфо, но сколько мне ожидать увидеть, и что будет значить, если я увижу другие цифры?

Geezer · « **Ответ #8 :** Октября 05, 2023, 09:37:43 »

Официально датчик EMG-81 потребляет при 9 Вольтах 80 мкА (0,08 мА).
Если их два, то и ток удвоится.
При удвоении напряжения питания потребляемый ток также увеличивается.
Но самое главное - токопотребление начинается только при введении кабельного джека в гитарное гнездо.
Для работы такой коммутации батарейный "минус" должен припаиваться не на массу, а на контакт RING ("кольцо") стереогнезда в гитаре.
Если батарейный "минус" припаять на общую схемную массу, датчик будет работать круглосуточно, независимо от наличия джека в гнезде.
Миллиамперметр в разрыве батарейного питания покажет истинное положение дел.

Макс Н. · « **Ответ #9 :** Октября 05, 2023, 10:31:33 »

Цитата: detuned от Октября 04, 2023, 10:38:24

Замерил сейчас ампераж.

На той батарейке Camelion, которая стояла в паре со вспучившейся, осталось 1,2А
На обеих GP Super, которые я купил пару недель назад, осталось по 3,2 - 3,4А
Купил сейчас пару каких-то Enegizer Max алкалиновых, одна показала 5,6А, другая 6,26 А. Борода какая-то, похоже, а не энерджайзер, при таком разбросе показаний

Замер ампеража это чисто справочная инфа, чтоб быть в курсе, что батарейка не окончательно дохлая.
Показывать может что угодно. Более важен факт наличия вольтажа.
Скока вольтей-то показывают ?
18 В мод - дурь полная (и есть главная ошибка), следствие идиотской схемы преампа, и неправильной отстройки высоты датчиков, их не надо задирать выше струн на сантиметр.

detuned

Две новые батарейки, вставленные в гитару, показывают 18,45В.
Гнездо проверил с джеком, работает как выключатель вроде бы адекватно, схема прозванивается с джеком и не прозванивается без джека. Собственно, именно "звонка" в режиме прозвона с джеком в гнезде нет, но мультиметр начинает чего -то там показывать, видимо, потому что видит какое-то сопротивление, а без джека в гнезде - мертво.
Потребление тока чота померить мне не удалось

. Делал так: у той батарейки, от которой провод идет непосредственно на датчики, отсоединял плюс и мерил одним щупом плюс батарейки, а вторым контакт колодки. В разных вариантах все равно неизменно показывает 0.00А

... и добавил:

Цитата: Макс Н. от Октября 05, 2023, 10:31:33

18 В мод - дурь полная (и есть главная ошибка)

остальное понял, это - не понял. Чья дурь и чья ошибка, или в чем состоит ошибка?

... и добавил:

Цитата: Макс Н. от Октября 05, 2023, 10:31:33

неправильной отстройки высоты датчиков, их не надо задирать выше струн на сантиметр.

на ежовом сайте написано "We suggest starting with a 3mm distance to the strings when fretting the last fret, and then make small adjustments to your preference. Raising the pickup will increase the output and lowering will decrease the output". Что-то не так?

Макс Н.

detuned,
А что за "недогруженный" звук ?
Образцы есть ?

... и добавил:

Цитата: detuned от Октября 05, 2023, 10:45:12

... и добавил:
остальное понял, это - не понял. Чья дурь и чья ошибка, или в чем состоит ошибка?

... и добавил:
на ежовом сайте написано "We suggest starting with a 3mm distance to the strings when fretting the last fret, and then make small adjustments to your preference. Raising the pickup will increase the output and lowering will decrease the output". Что-то не так?

Схема хреновая у них. 9в для нормального буфера - более чем достаточно.

3мм - слишком близко, надо ниже крутить.

detuned

Записать сейчас не на что, разве только на телефон. На словах так объясню: захотел поразбирать гитаристов Оззи, беру гитару с EMG 81/60 , включаю в Kemper в профиль, например, Marshall JCM800 и накручиваю на нем небольшое количество гейна, чтобы при отключении педали получался почти чистый звук. Включаю педаль Wampler Tumnus Deluxe (клоноид) и настраиваю ее громкость так, чтобы перегруз был не сильно громче байпаса.
Так вот при ручке громкости гитары на 10 приходится и ручку гейна педали докручивать до максимума, чтобы получить достаточно плотный ритм (у клоноидов в этой зоне уже перестает подмешиваться чистый звук и идет только дисторшн). А чтобы получить текучий звук соло на нековом датчике, приходится еще буст гейна на педали добавлять. Если делать гейна меньше (или убавить громкость самой гитары), то получается какое-то блеклое жужжание, хард-рок какой-то, а не хеви.
Беру другую гитару, с керамическими пассивными хамбами - нет такой проблемы.

Макс Н.

Цитата: detuned от Октября 05, 2023, 10:59:21

Записать сейчас не на что, разве только на телефон.

Беру другую гитару, с керамическими пассивными хамбами - нет такой проблемы.

Можно и на телефон.
Вот и объяснение - зачем людям разные гитары вообще и датчики в частности.

Мне думается, главная задача активов - выдать незаклипированный сигнал, не тухнущий в кабеле.
А всё остальное доделывать крутилками\педалями\плагинами и пресетами.
Искать соответствие с другими датчиками - это не об этом.

detuned

Цитата: Макс Н. от Октября 05, 2023, 10:49:12

3мм - слишком близко, надо ниже крутить.

хорошо, попробую поставить ниже.
Бриджевый пониже стоит, а нековый для того, что я от него чаще хочу все-таки немного слишком чистый, так я его поднял повыше

... и добавил:

Цитата: Макс Н. от Октября 05, 2023, 11:09:45

Вот и объяснение - зачем людям разные гитары вообще и датчики в частности.
Мне думается, главная задача активов - выдать незаклипированный сигнал, не тухнущий в кабеле.
А всё остальное доделывать педалями\плагинами и пресетами.
Искать соответствие с другими датчиками - это не об этом.

я вообще не люблю активы и ежи в частности, просто они на этой гитаре в стоке и не поднимается рука ее переделывать. Модель редкая

... и добавил:

Цитата: Макс Н. от Октября 05, 2023, 11:09:45

Можно и на телефон.

хорошо, сделаю попозже. Сейчас пора к зубному собираться
