Всем привет.
Так получилось, что на моей гитаре (Jackson DKMGT) производитель заботливо установил емгшный бустер. Я, как человек, не привыкший к активной электронике, поначалу забывал вытыкать шнур из гитары после того, как поиграл. Поставил на стойку и все. Батарейка, естественно, через какое-то время того
. Самое интересное, что даже при выключенном бустере гитара отказывалась звучать и мне пришлось топать в магаз за кроной.
В общем, я все-таки не выдержал и поменял его на второй тон, и спокойно себе играл без тыканий джека туда-сюда.
Но в последнее время захотелось все-таки вернуть бустер на место и попробовать в него потыкать.
Нашел схему распайки:

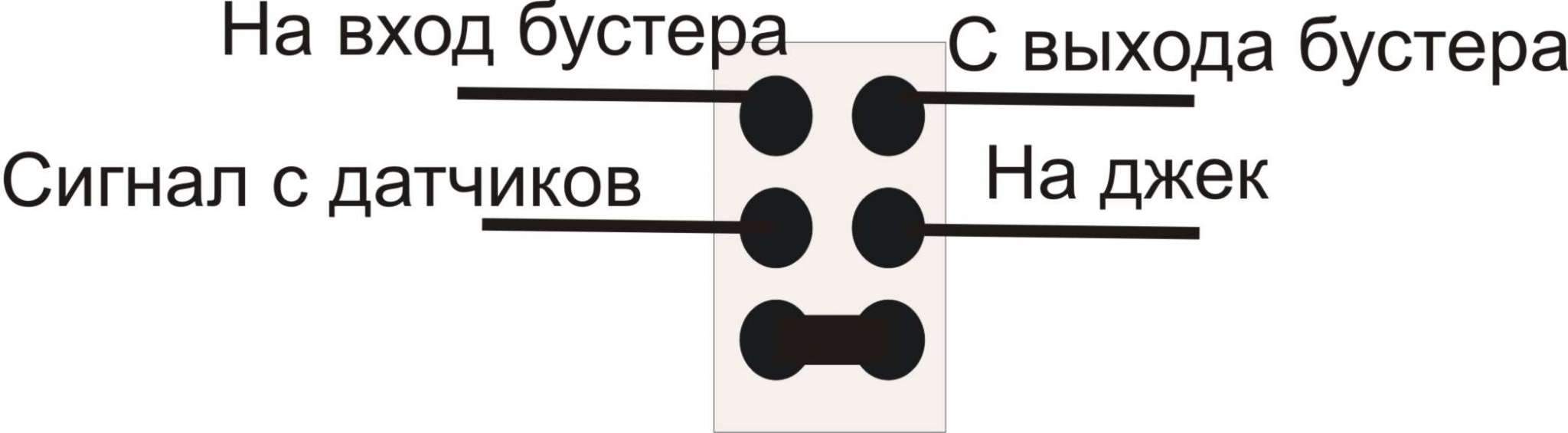

http://www.emgpickups.com/media/productfile/a/b/ab_0196rb.pdfСудя по ней, сигнал от датчиков в любом случае проходит через бустер. У меня есть пуш-пулл потенциометр, вот думаю одну группу контактов воткнуть между кроной и контактом S джека, а с помощью второй организовать переключение между джеком и бустером (т.е. либо сигнал идет на джек, либо на бустер).
Понятное дело, что при таком раскладе включать бустер придется двумя движениями (2 пуш-пулла дергать), но это не сильно парит, т.к. юзать его буду не слишком активно.
Вопрос вот в чем, проканает эта схема или я жестко затупил?
