Подарили сие творение 2003 года рождения, в весьма плачевном, техническом состоянии







Колки за 20 с лишним лет рассыпались в хлам, потенциометры туда же. Лады сильно поизносились. Изначально хотел отдать мастеру, но работа выйдет в половину стоимости гитары. По этому было принято решение своими ручками...

Этап №1.
Снятие старых колков и правильная экранировка.







Когда то давно, лет 10 назад, я экранировал дешёвый страт фольгой. Просто фольгой... Какая же это была боль.

Но на помощь гитаристам, уже давно существует клейкая фольга в виде скотча. Но самое главное, тогда я не сделал заземление, про это - "гуру мастера", к сожалению ничего не говорили. Сейчас же я просто вкрутил саморез, на который намотано будущее заземление. Полностью экранировать гнездо джека и заземлять его лоток, я смысла не вижу. Так как основной фон крутится в районе датчиков и темброблока.
Скотча на полную проклейку пикгарда не хватило, ну и ладно - фонить и так не будет .

Колки были заказаны такие, ибо цель, за "немнога денех" привести гитару в играбельное состояние.




Почему винтажные? Да потому что состояние гитары к этому располагает  . А если серьёзно. Всегда нравили именно винтажные колки, как дизайном, так и тем что они очень просто обслуживаются. Набираешь в шприц швейное масло и по капельке в каждую дырочку и всё. У тебя обслуженные колоки)


Этап №2. Подбор потенциометров и пайка.

А вот тут уже нужна ваша помощь, формучане. Кто шарит, скиньте дешёвые потенциометры 250к или какая там ещё нужна требуха? И как это всё дело паять?

Это и есть фольга в виде скотча )

... и добавил:

Потенцометры заказал такие - корейские. Должно на дольше хватить, чем китайских...


ALPHA корейского производства Licensed Partsland.

Psychotrop,
С колками засада выйдет, у литых и винтажных разный диаметр, болтаться будут. Вроде есть какие-то ктулхи втулки специальные для таких случаев.
Переменники я как-то брал "а-ля" CTS китайские с Алика, вот эти https://www.aliexpress.com/item/32862871917.html?spm=a2g0o.order_list.order_list_main.5.77991802fHMTjk с 20-го года стоят в гитаре, не шуршат, работают нормально, и ход приятный, тугой.

... и добавил:

Про втулки вот тут Садовник писал: https://guitarplayer.ru/equipment-flame/klub-stratokastera/msg12205534/?topicseen#msg12205534
и там ещё поиском по теме найти можно.

Не понелъ...

Вот родная втулка, вот заказная.





У кого зрение хорошее, совпадает? Вроде родная 8мм.

... и добавил:



Всё же совпадает. Видать китайцы молодцы, делают универсальные колоки.

А те видимо, фирменные. Там такое может быть...

А дупла под колки какого диаметра? В литых колках, которые прошлые, втулка с резьбой, она вкручивается в колок, а в тех, шо ты заказал, она в деревяху на трение садится.

... и добавил:

У тебя же отверстия в грифе засверлены под "ответную" часть колка, а она большего диаметра, чем эта втулка-гайка.

Да блин, а там 10мм...Прикыл получается. Надо искать тогда те втулки...Спасибо за инфу! Надеюсь недорогие будут.

anDDRew,

Или не 10мм...



... и добавил:

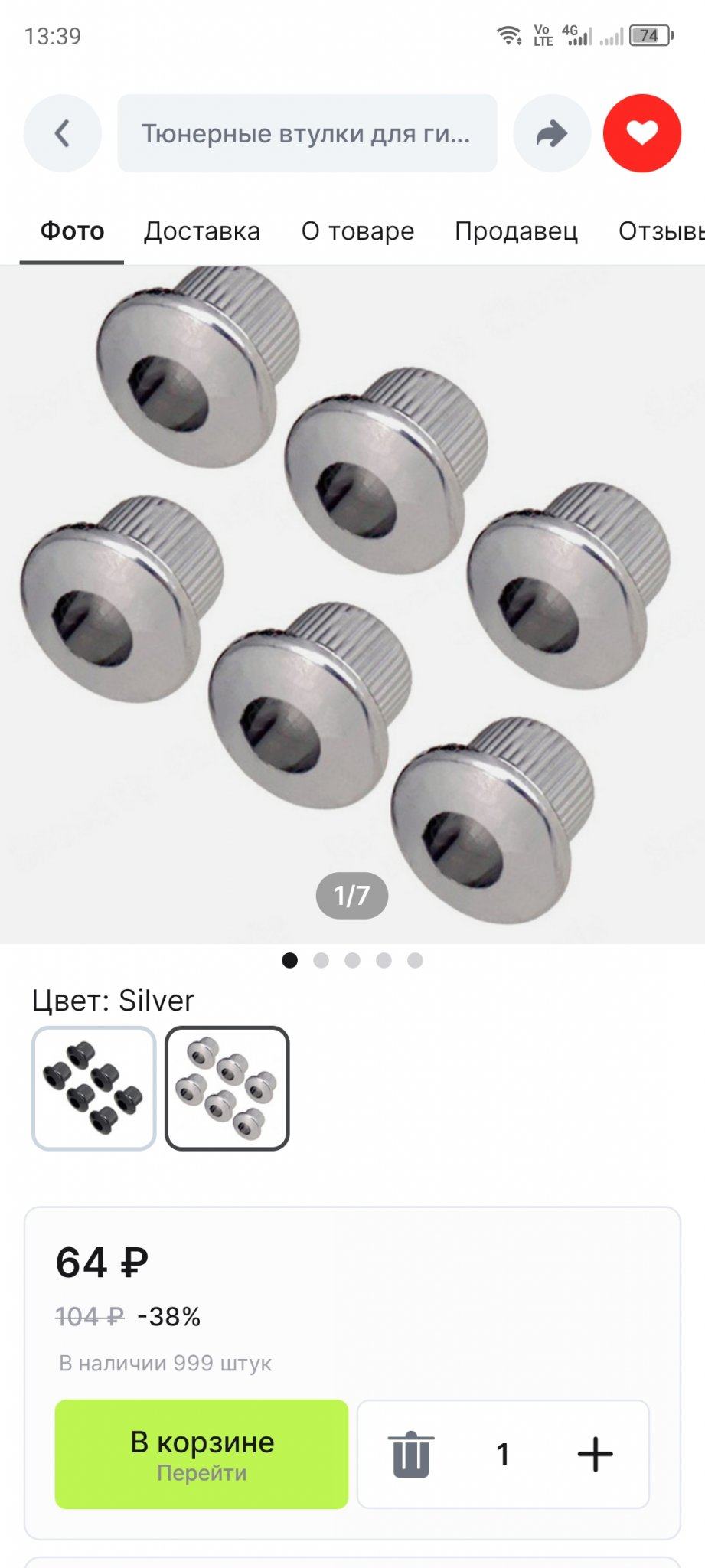

Нашёл, цена вопроса 115р)

anDDRew,

Понял, спасибо. Запаяю как на картинке.

Подскажи, а что это за оранжевый элемент на первом тоне? Что-то слышал, забыл как называется и для чего служит... Какой можно купить для страта?

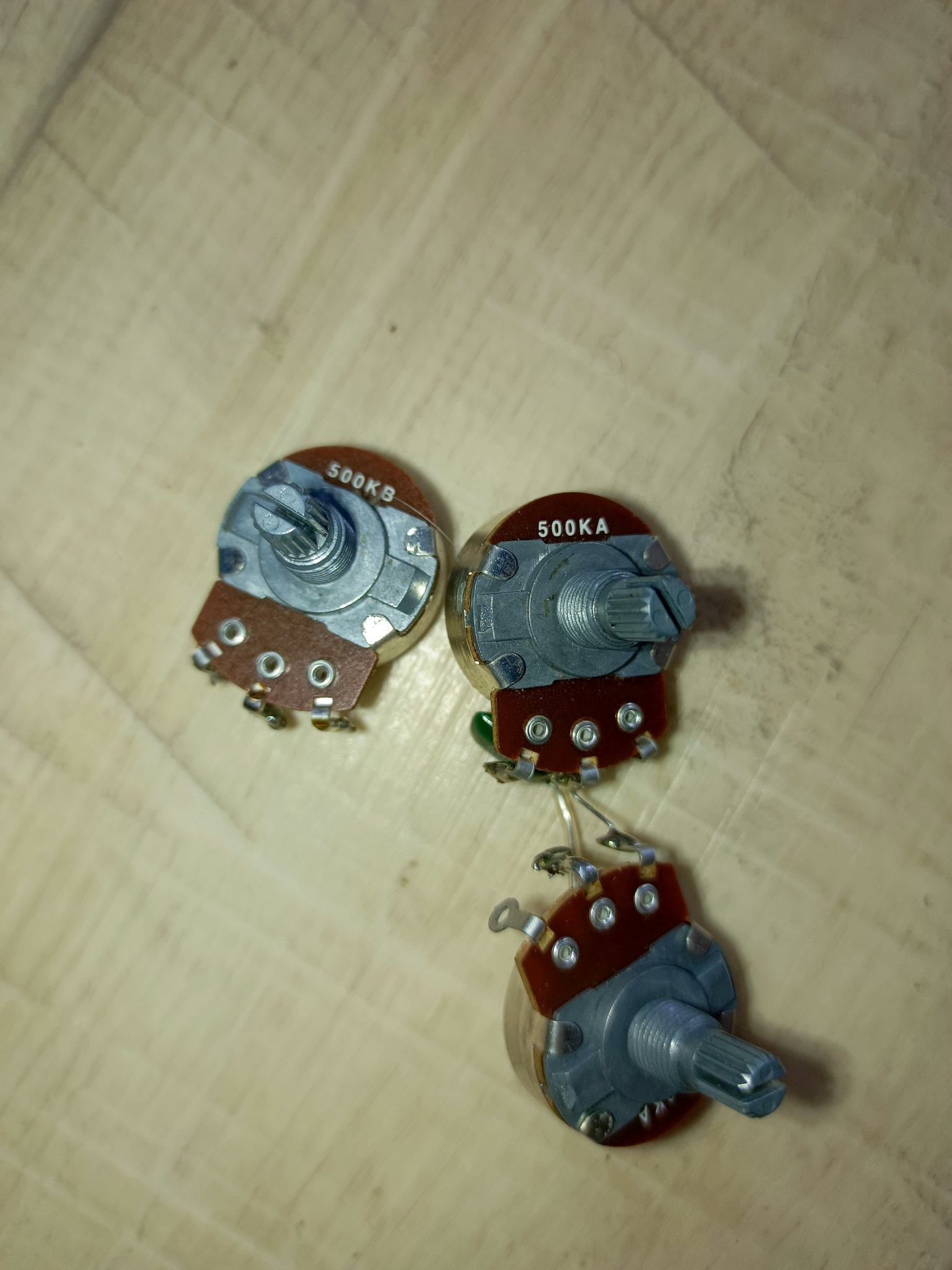

Старый уже почти умерший да и к тому же наверное плохого качества изначально был.

Странно, почему стояли 500ка. Может уже лазили до меня?) 😂👍

На синглы же ставят 250. ..

anDDRew,


Вот заводская схема. Что то не понятно. Наоборот что ли паять? Если + от звучков уже припаян как на схеме только наоборот



Если не сложно, в паинте нарисуй уже конкретно на фото. А то я нифига не понял. На схеме одно, под крышкой другое...
