Привет всем. Некоторое время назад моя работа уже засветилась на просторах ВКонтакта, но здесь попробую рассказать по-подробней.
Сразу скажу, что опыт в этом деле у меня практически отсутствовал. Ранее делал деку, но это было давно и не правда
Выбор пал на RD Bass за его красивую, на мой взгляд, форму, и необычно яркий звук из-за кленовой деки, что довольно не частое явление в мире басов.
Целью проекта ставил максимальное приближение к оригиналу. Так как бас довольно редкий (выпущено 2640 штук), и чертежей в сети нет совсем, пришлось всё чертить самому по фотографиям и искать хозяев для снятия некоторых размеров.
Дека и гриф, также как и оригинал - из клёна, но накладку выполнил из палисандра, так как чёрное дерево довольно дорогое, тем более для первого опыта.
Для изготовления деки было принято решение вырезать её на чпу (только контур и лицевые выемки).
Фурнитура простая. В качестве датчиков использовал гитарные звукосниматели, так как басовых такого размера я не нашел в продаже.
Чертеж:
Модель, выполненная в автокаде для резки на чпу:
Материалы:
Склейка на тайтбонд:
Так выглядит дека после чпу:
Угловой распил и вклейка (при склеивании сжимал несколькими струбцинами, тут просто сжал для фото). Угол 14 градусов:
Фрезеровка под двухсторонний анкер:
Шаблон для фрезеровки в профиль:
После фрезеровки:
Работа с грифом:
Приклейка накладки:
Фрезеровка пятки грифа с помощью шаблона:
Срезал лишнее с накладки:
После доработки пятки убеждаюсь, что гриф сидит как надо:
Фрезеровка задней полости. Для этого сделал шаблон:
С помощью калевочной фрезы закруглил грани корпуса, а так же рашпилем со шкуркой сделал скос под руку, который пока имеет неокончательную форму:
Склейка грифа с корпусом на тайтбонд:
Рождение профиля. Профиль "D". Делал рашпилем и шкуркой, предварительно рассчитав все грани на компьютере
Пропилы под лады, инкрустацию. Использовал обычную пилу по металлу, а как стусло - обычные уголки. Все плотно, пила совершенно не гуляет.
Установил инкрустацию и придал 12" радиус:
После масла. Использовал, чтобы клей якобы не впитывался в накладку во время установки ладов
Установка ладов. Струбцину использовал как пресс. К сожалению, ладовой проволоки немного не хватило на 20-ый лад.
Такая вот необычная задняя фрезеровка. У оригинального РД стоит большая плата, а я буду использовать обычную электронику, и огромную выемку делать не стал, но, все-же, сделал полость под полноразмерную крышку.
Общий вид после множества мелких доработок:
Шаблон для пикгуарда и задней крышки. Пикгуард делал из черного трехслойного пластика:
Бас перед покраской. Отдавал в обычную автомалярку.
Пока бас на покраске, я рисую:
Пришел с покраски:
Выточил костяной порожек

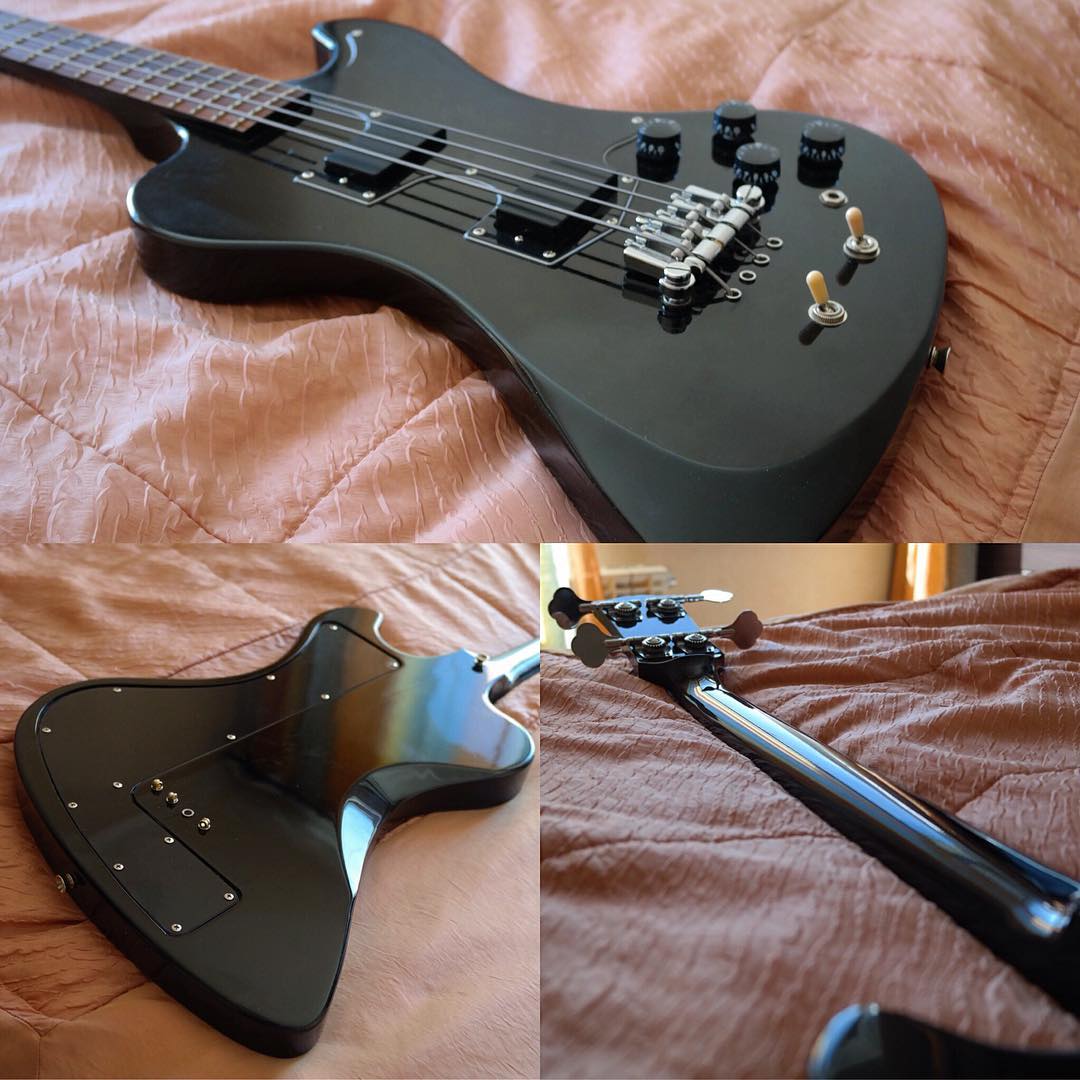

И так, окончательный вид(все еще без 20-ого лада):
Прочитав эту статью, я понял, что очень-очень много деталей осталось в стороне, и может показаться, что процесс шел быстро. Но, это не так. В итоге на всю работу ушло порядка 4-х месяцев
Возможно, буду как-то дополнять статью.
Сэмпл
https://soundcloud.com/arturik1942/bass-sample
