Автор Тема: Gibson своими руками или LP по молдавски ))) (Прочитано 289881 раз)

AZG · « **Ответ #1095 :** Марта 17, 2014, 22:05:24 »

Artur Mihalas, Я полировал тоже вручную, с натуральным войлоком (благо на работе его до дури). Получилось почти как у тебя на фотках.

Artur Mihalas · « **Ответ #1096 :** Марта 17, 2014, 22:21:22 »

Оооо... так выходит я всё верно сделал) Ююююхуууу )

... и добавил:

... и добавил:

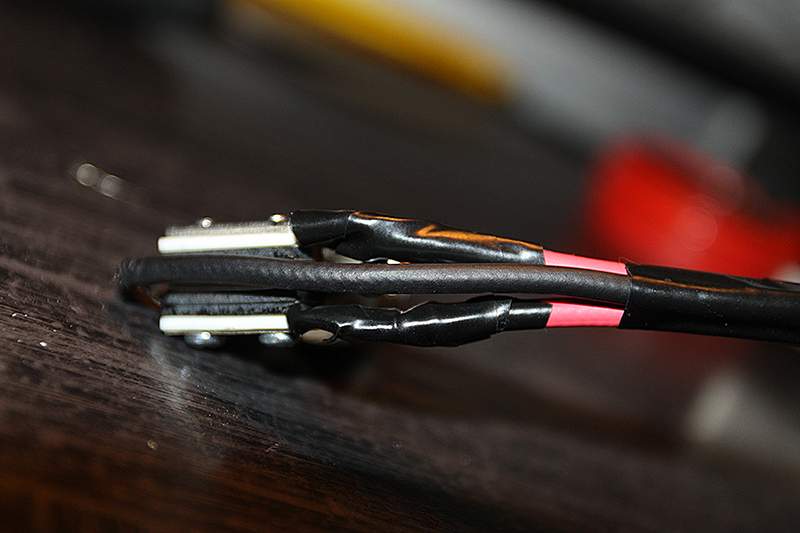

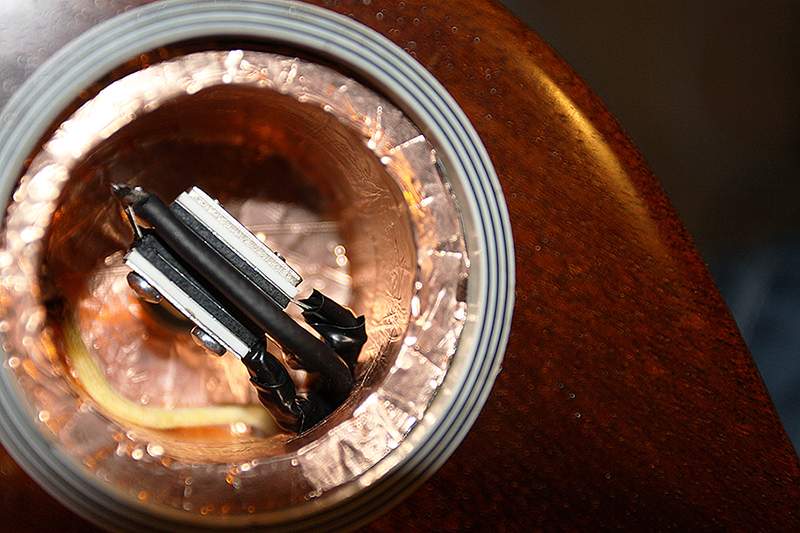

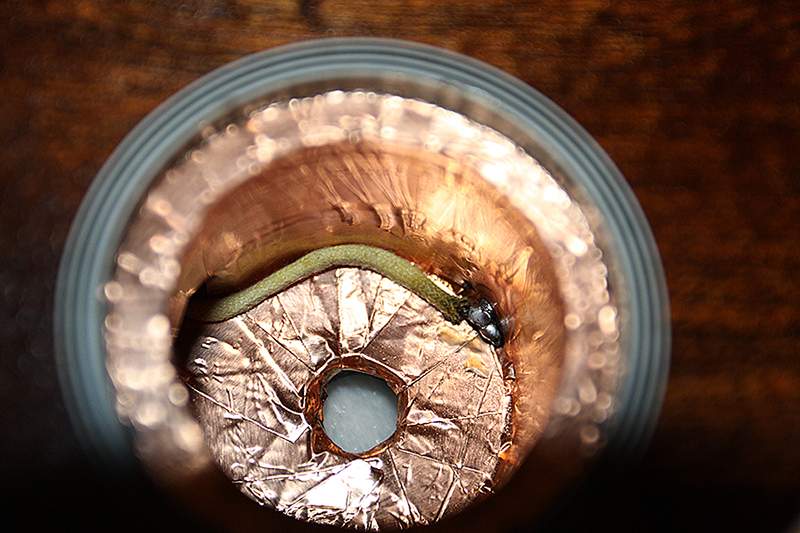

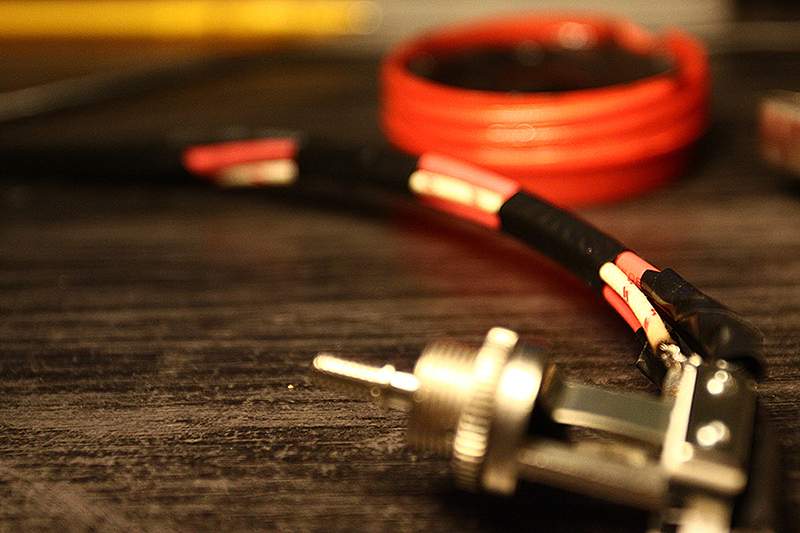

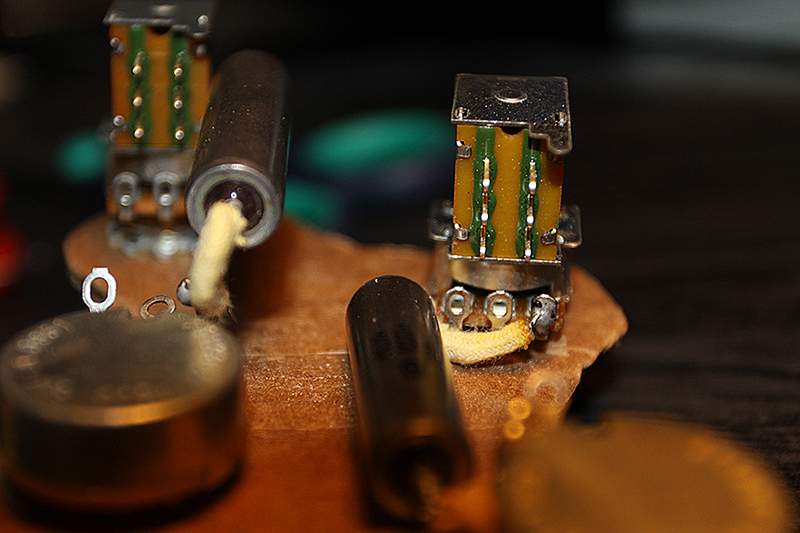

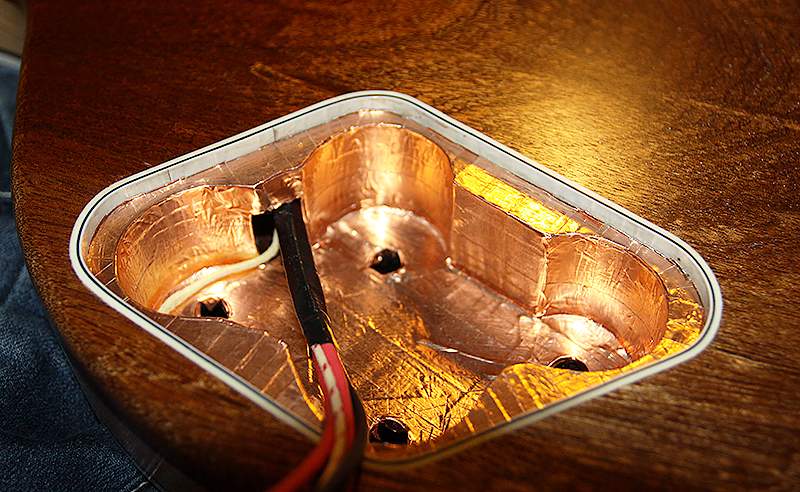

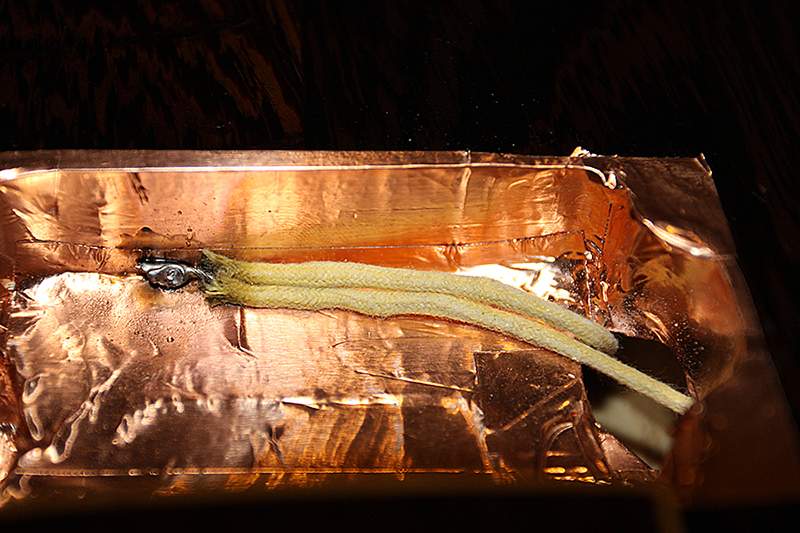

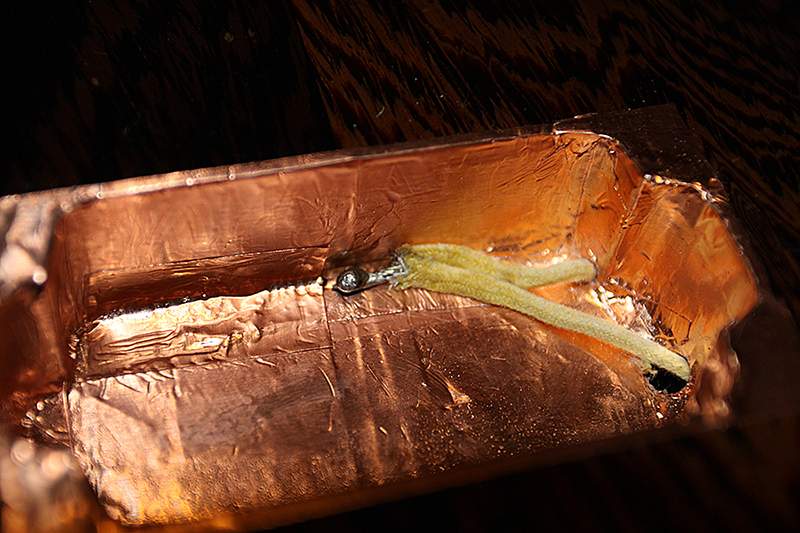

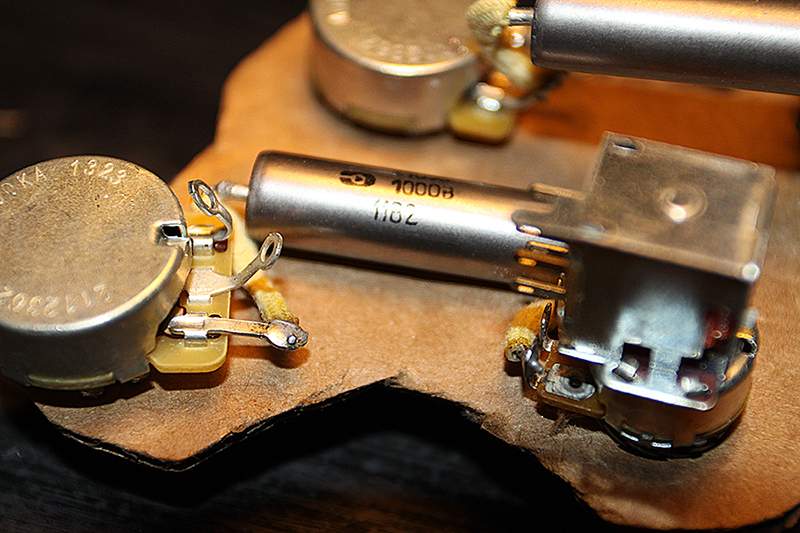

Начал распайку... Спаял между собой экраны, загнал все экранированные кабеля в изоляцию, и спаял всё к свитчу..

Lucker · « **Ответ #1097 :** Марта 18, 2014, 17:52:19 »

Во как раз экранировка!

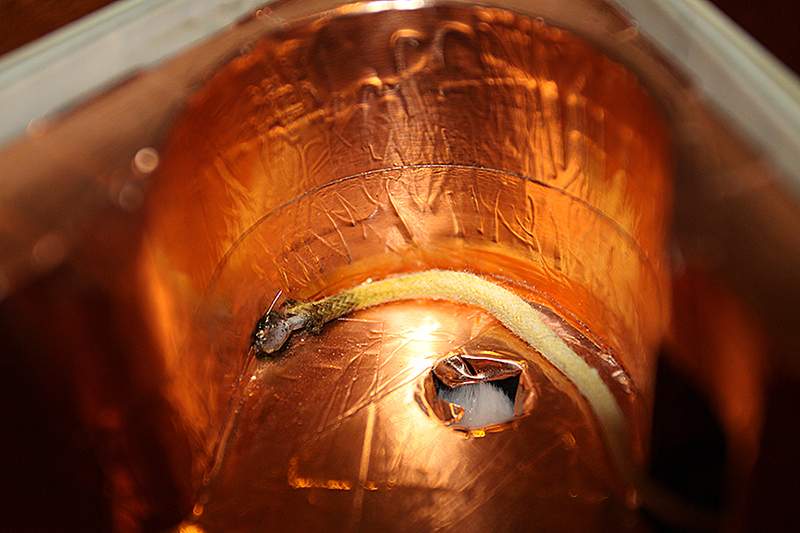

Artur Mihalas, т.е. у тебя получается темброблок, ниши под звукосниматели и под свитч образуют 4 металлические замкнутые "коробки", соединённые проводом вместе. И в итоге в каком(-их) месте(-ах) этот провод будет соединён с землей гитарной схемы? Прошу расписать поподробнее.

Из картинок получается, что свитч будет своим корпусом(который связан с земляным контактом свича) контачить со своей "коробкой", потенциометры будут корпусом сидеть опять же на "коробке" темброблока, гнездо джек будет своей землей сидеть на темброблоке. И если ещё и землю с потцев паять на их корпуса, то получится с десяток точек, в которых "коробки" будут контачить с гитарной землей. А нужна же вроде только 1 точка соприкосновения?!

Maddreg · « **Ответ #1098 :** Марта 18, 2014, 18:07:04 »

Artur Mihalas, молодец, все очень аккуратно сделал

AZG · « **Ответ #1099 :** Марта 18, 2014, 18:31:30 »

Отсек переключателя отдельным проводом не надо, он отменно землится через корпус переключателя. В случае отсеков под датчики - до распайки датчиков проверить отсутствие контакта между экраном и корпусом датчика.

Artur Mihalas · « **Ответ #1100 :** Марта 18, 2014, 18:46:21 »

Цитата: Lucker от Марта 18, 2014, 17:52:19

Во как раз экранировка!
Artur Mihalas, т.е. у тебя получается темброблок, ниши под звукосниматели и под свитч образуют 4 металлические замкнутые "коробки", соединённые проводом вместе. И в итоге в каком(-их) месте(-ах) этот провод будет соединён с землей гитарной схемы? Прошу расписать поподробнее......

Честно скажу что я в электронике ноль. Я руководствуюсь только той информацией, которую мне дают тут на форуме. Например уважаемый AZG, мне помог со схемой распайки, вот ею и пользуюсь...

... и добавил:

AZG,

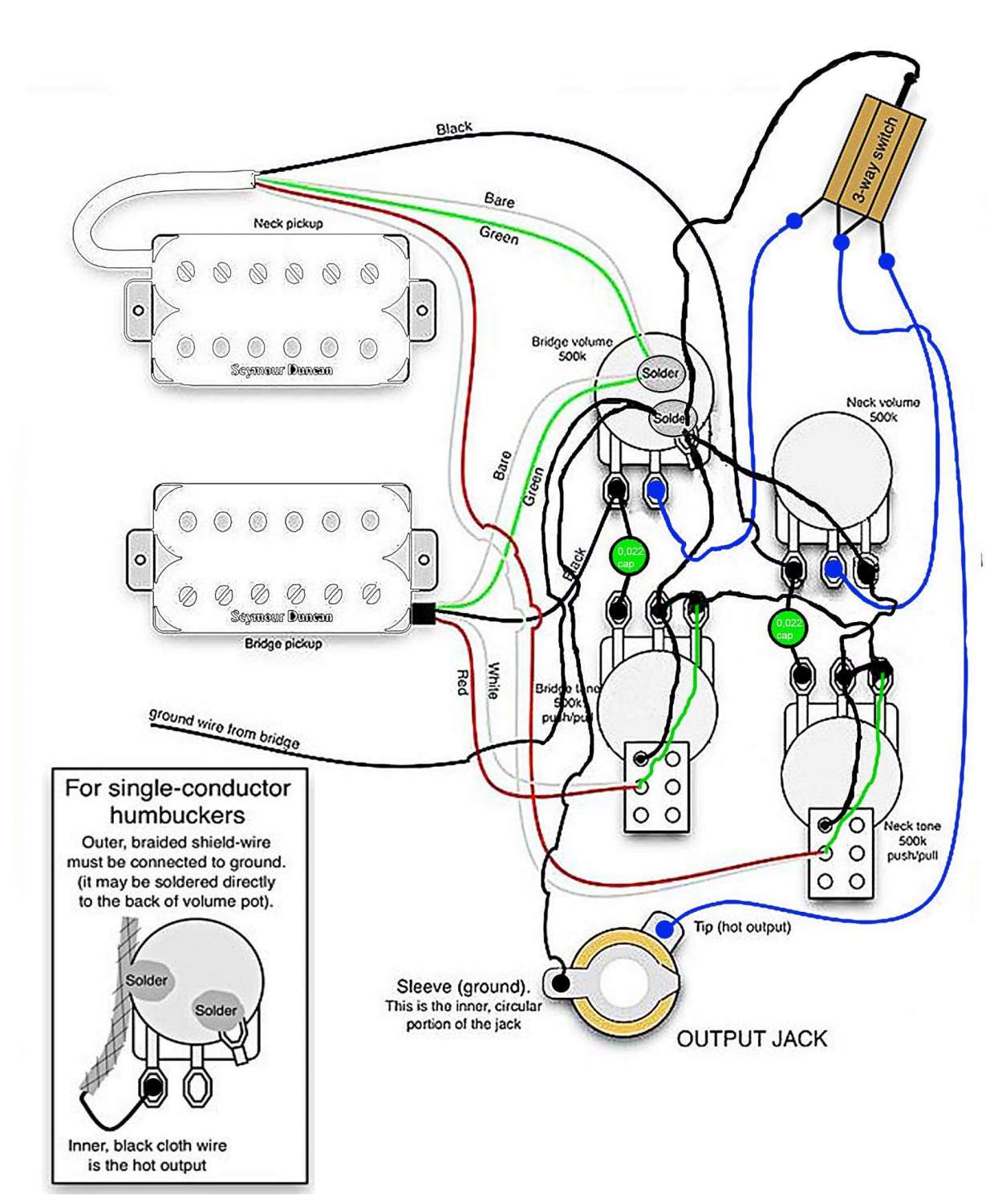

Вопрос,,, а сам экран экранированного кабеля мне не надо паять к поту как это показано на схеме в нижнем левом углу?

Чтобы предотвратить контакт корпуса звукоснимателя с экраном, попробую просто обклеить его изолентой )))

AZG · « **Ответ #1101 :** Марта 18, 2014, 19:06:40 »

Artur Mihalas, Какие датчики и какой провод у них? Судя по пуш-пулам у тебя явно 4-х проводные. Если так, то экран датчиков паяется как показано на основной схеме.

Lucker · « **Ответ #1102 :** Марта 18, 2014, 19:21:53 »

Ниче не понимаю)))
Artur Mihalas, а сигнальный провод со свитча на гнездо у тебя неэкранированный и идёт через всё тело гитары без экранировки (просто 4 провода от свитча изолентой перекручены и через весь корпус) ?

Или тоннель от свича до темброблока проложен медной фольгой?

Artur Mihalas · « **Ответ #1103 :** Марта 18, 2014, 19:35:44 »

Цитата: Lucker от Марта 18, 2014, 19:21:53

Ниче не понимаю)))
Artur Mihalas, а сигнальный провод со свитча на гнездо у тебя неэкранированный и идёт через всё тело гитары без экранировки (просто 4 провода от свитча изолентой перекручены и через весь корпус) ?

Или тоннель от свича до темброблока проложен медной фольгой?

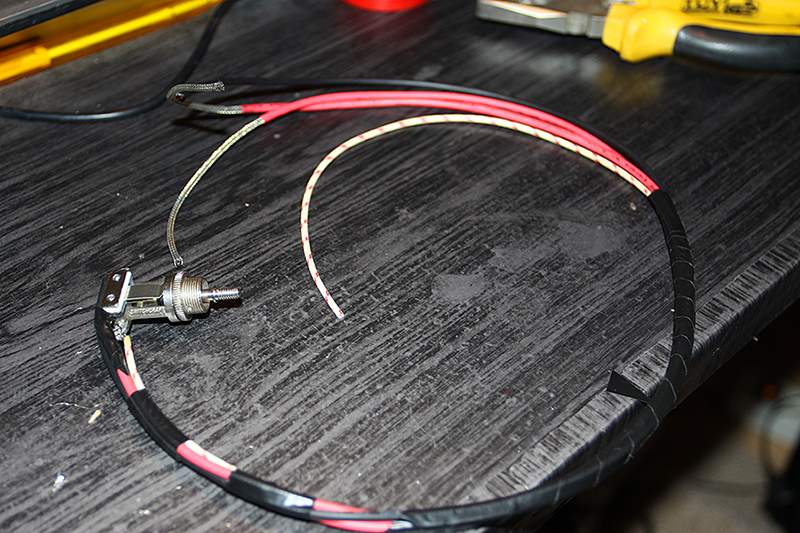

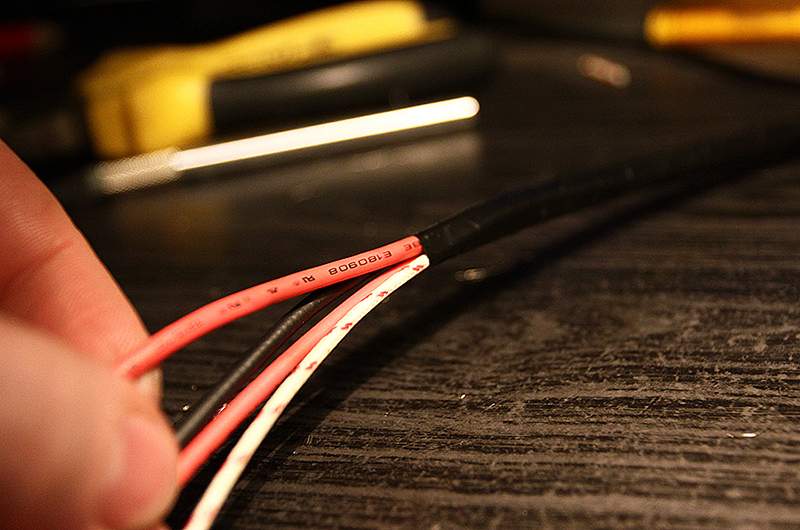

Провода от свитча экранированные и в изоляции чтобы экраны самих проводов друг с другом не прикасались(2 красный это на потенциометры и чёрный на джек) . Светлый провод от свитча не экранирован но он как раз и есть земля.

AZG, Всё верно.. 4х проводные и да, всё делаю как по схеме... ааааа, точно... вот я туплю..

Всё верно))) это же и есть экран...

... и добавил:

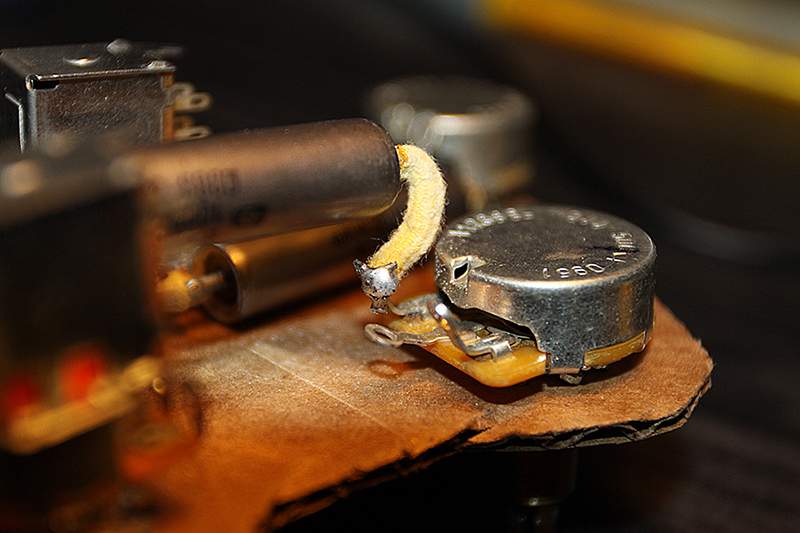

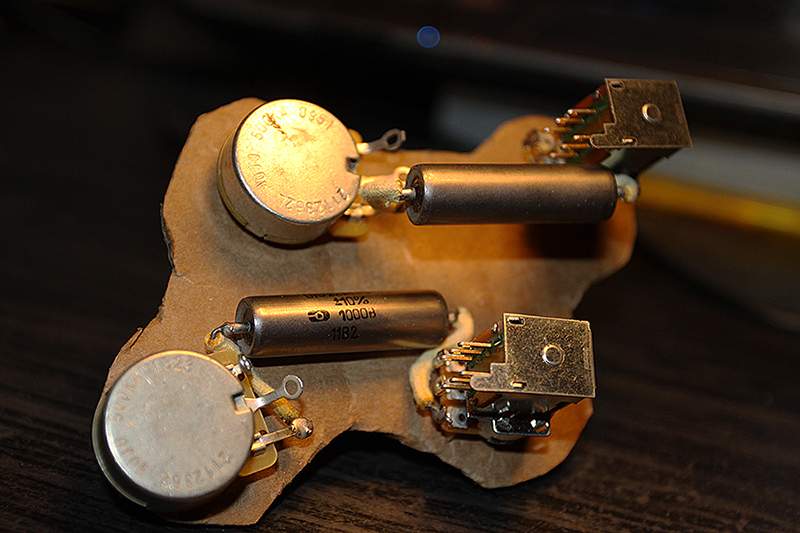

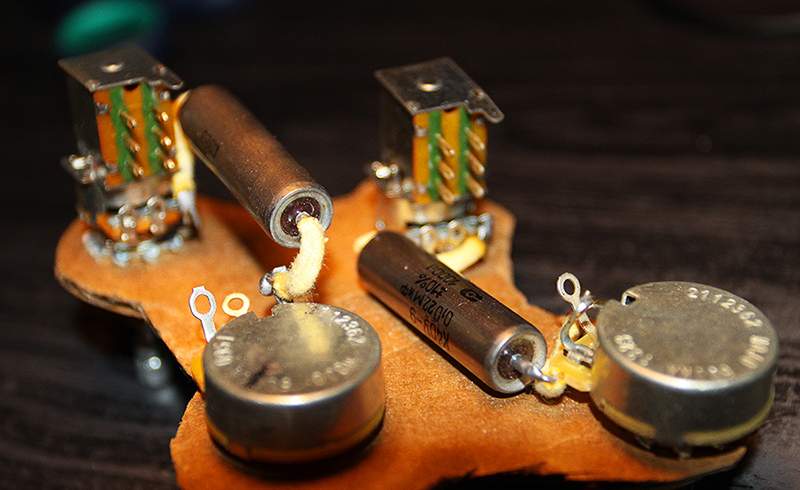

Ребята у меня проблема... всё шло как по маслу.. всё спаял как надо... но единственное одно, не могу звезду на корпус пота припаять, к поту не пристаёт олово...(( не схватывается с ним( что делатЬ? если я сам пот ацетоном протру, поможет?

Dying Fetus · « **Ответ #1104 :** Марта 18, 2014, 23:30:01 »

Artur Mihalas, наждачкой окисел сними

Artur Mihalas · « **Ответ #1105 :** Марта 18, 2014, 23:44:57 »

Сделал, не помогло(

levsha-kzn · « **Ответ #1106 :** Марта 18, 2014, 23:51:26 »

Плохо греешь? С кислотой попробовать?

Vitaminix · « **Ответ #1107 :** Марта 18, 2014, 23:58:05 »

Таблетку аспирина можно покрошить на непаяющийся металл и с канифолькой должно нормально протравиться.
В детстве за неимением нормальных паяльных кислот и флюсов, так и действовали.
Только не надышись парами ))

AZG · « **Ответ #1108 :** Марта 19, 2014, 00:10:15 »

Artur Mihalas, Флюс надо нормальный. Вообще у CTS все прекрасно паяется.

Artur Mihalas · « **Ответ #1109 :** Марта 19, 2014, 00:13:31 »

Вы правы не достаточно прогревал... Просто боялся спалить пот... кто то из форумчан писал что можно легко спалить(( вот видимо боялся)
