Re: Gibson своими руками или LP по молдавски )))
« Ответ #1290 : Апреля 11, 2014, 17:01:29 »
Aviator,  :D :D :D +

  эт точно )))
« Последнее редактирование: Апреля 11, 2014, 17:09:34 от Artur Mihalas »

Оффлайн Artur Mihalas Автор темы

  • Эксперт
  • *****
  • Сообщений: 1422
  • Репутация: +97/-1
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Gibson своими руками или LP по молдавски )))
« Ответ #1291 : Апреля 14, 2014, 20:02:18 »
Зкатал лады.. отстраиваю брижд.. с натянутыми струнами...

Подключил гитару...  Ни какого фона! ни капли.. Радует
Но С огромным ужасом для себя заметил что не работают отсечки.. включаю их отключаю, а изменений никаких..

 :pozor: :pozor: :pozor:

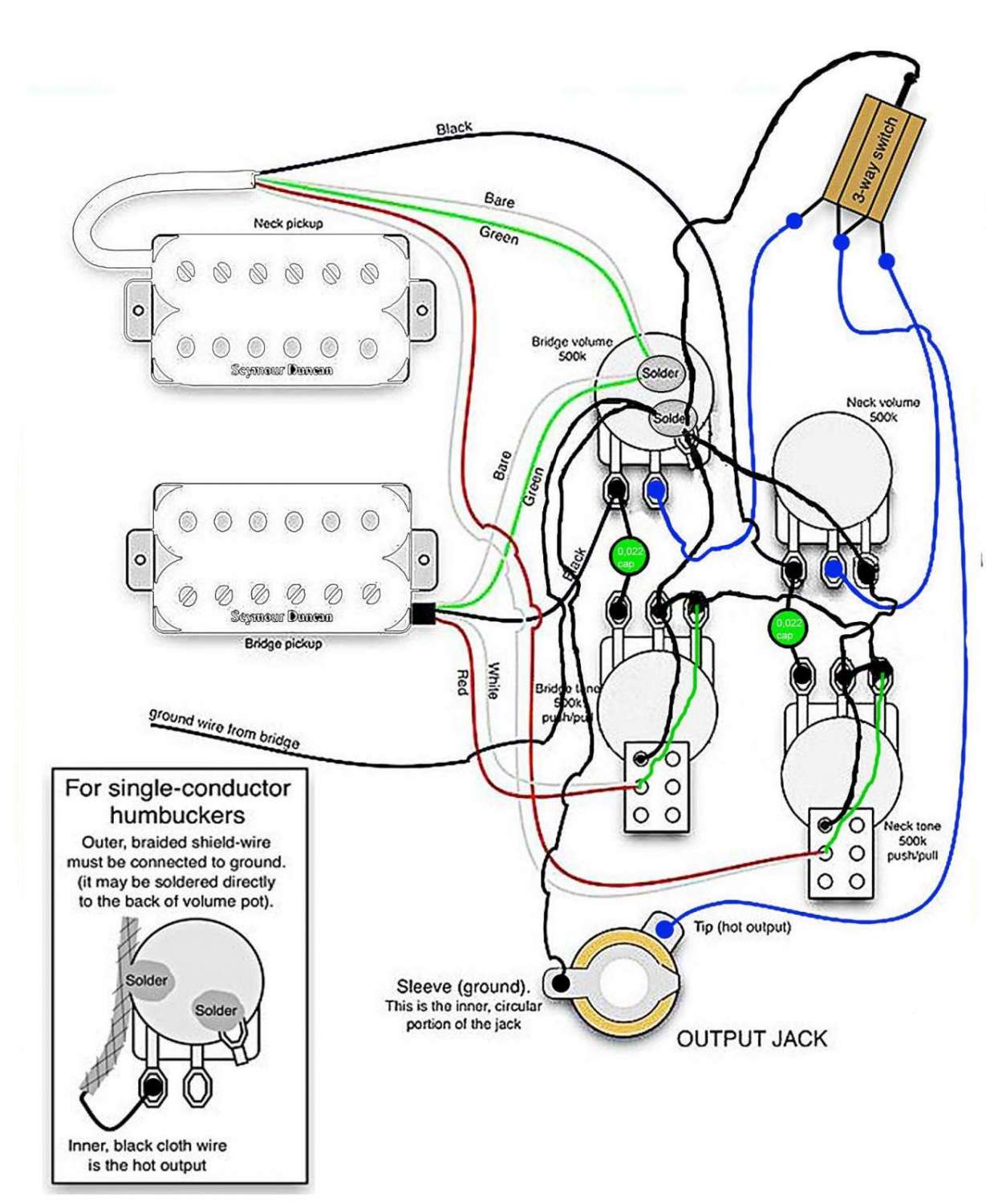

Что дееелать? всё делал по этой схеме,...

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90095
  • Репутация: +9938/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Gibson своими руками или LP по молдавски )))
« Ответ #1292 : Апреля 14, 2014, 22:09:12 »
Artur Mihalas, Проверять соединения земель, в первую очередь на переключатели.

Оффлайн Artur Mihalas Автор темы

  • Эксперт
  • *****
  • Сообщений: 1422
  • Репутация: +97/-1
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Gibson своими руками или LP по молдавски )))
« Ответ #1293 : Апреля 14, 2014, 22:33:40 »
AZG,

Та же беда со свитчем. В верхнем положении как и надо играет один звукосниматель... В нижнем положении играет другой...  А в среднем положении, не играет ни один... (((

вроде везде земля спаяна как на схеме.. может то что я всётаки спаял экраны между собой?

Оффлайн Dokadoka

  • Эксперт
  • *****
  • Сообщений: 1531
  • Репутация: +90/-2
  • GuitarPlayer.Ru fan!
Re: Gibson своими руками или LP по молдавски )))
« Ответ #1294 : Апреля 14, 2014, 22:37:18 »
В такой ситуации я бы проверял все до единой цепи на правильность и при этом параллельно бы отмечал проверенные на принципиальной схеме. Так проще избежать ошибок монтажа.

Оффлайн Small music tower

  • Ветеран форума
  • ******
  • Сообщений: 4100
  • Репутация: +945/-27
  • я только учусь
Re: Gibson своими руками или LP по молдавски )))
« Ответ #1295 : Апреля 14, 2014, 22:39:57 »
А если тупо хотя бы сопротивление на джеке померять в среднем положении, что показывает?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90095
  • Репутация: +9938/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Gibson своими руками или LP по молдавски )))
« Ответ #1296 : Апреля 14, 2014, 22:45:10 »
Artur Mihalas, Переключатель проверяй, что ты там напаял. А еще лучше фотку с разных ракурсов.

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
  • Репутация: +706/-17
    • http://vk.com/levsha_kzn
Re: Gibson своими руками или LP по молдавски )))
« Ответ #1297 : Апреля 14, 2014, 23:02:42 »

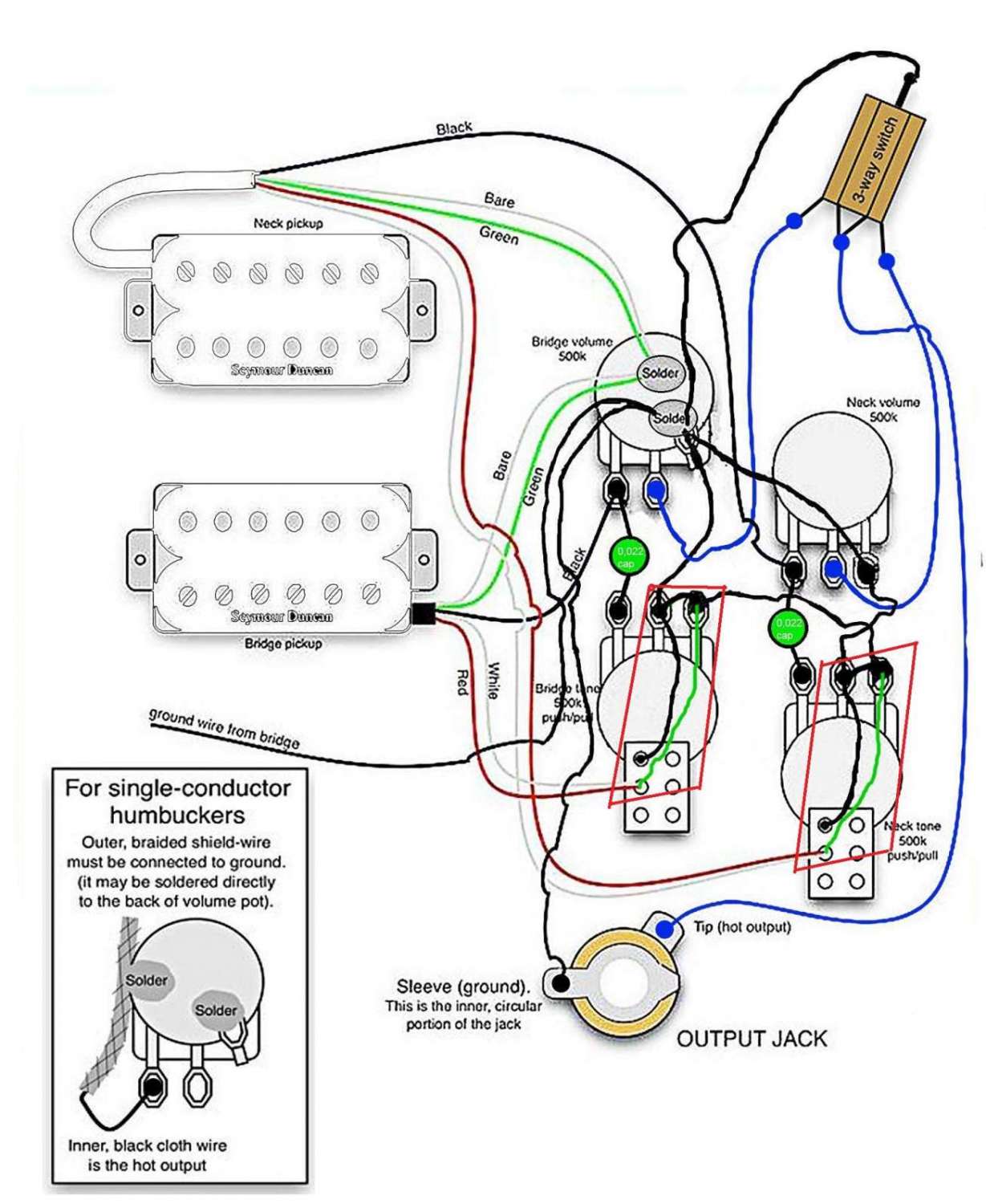

Мне эти моменты( красным) не нравятся

Оффлайн Artur Mihalas Автор темы

  • Эксперт
  • *****
  • Сообщений: 1422
  • Репутация: +97/-1
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Gibson своими руками или LP по молдавски )))
« Ответ #1298 : Апреля 14, 2014, 23:09:36 »
levsha-kzn,

Вроде как схема правильная...
AZG,  в этом разбирается 100%..  Я сделал всё так же как по схеме.. не отклонился ни чуть..
  всёже думаю что экран что я спаял между собой.. Вот он может всё и портит(

Оффлайн Small music tower

  • Ветеран форума
  • ******
  • Сообщений: 4100
  • Репутация: +945/-27
  • я только учусь
Re: Gibson своими руками или LP по молдавски )))
« Ответ #1299 : Апреля 14, 2014, 23:20:34 »
Сопротивление померил, что показывает - замыкание, бесконечность, что?

Оффлайн Artur Mihalas Автор темы

  • Эксперт
  • *****
  • Сообщений: 1422
  • Репутация: +97/-1
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Gibson своими руками или LP по молдавски )))
« Ответ #1300 : Апреля 14, 2014, 23:24:45 »
Small music tower,  У меня нет никаких приборов нет(((  Я не знаю как сопротивление проверяется... я нуб в электронике...  :pozor: :pozor: просто делал всё по схеме...



... и добавил:

Может всётаки отпаять провод который соединяет экраны между собой?
« Последнее редактирование: Апреля 14, 2014, 23:31:59 от Artur Mihalas »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90095
  • Репутация: +9938/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Gibson своими руками или LP по молдавски )))
« Ответ #1301 : Апреля 14, 2014, 23:47:41 »
Кстати верно! Тут какая-то промежуточная схема. Мы другую утверждали. Зеленые провода на переключатели надо убрать.

levsha-kzn, Правильно углядел!

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
  • Репутация: +706/-17
    • http://vk.com/levsha_kzn
Re: Gibson своими руками или LP по молдавски )))
« Ответ #1302 : Апреля 14, 2014, 23:50:09 »
Artur Mihalas, у тебя на пуш-пуллах закольцовано.

Оффлайн Artur Mihalas Автор темы

  • Эксперт
  • *****
  • Сообщений: 1422
  • Репутация: +97/-1
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Gibson своими руками или LP по молдавски )))
« Ответ #1303 : Апреля 15, 2014, 00:16:59 »
Спасибо Родные))))  Если получится - расцелую )  :rolleyes:

Ща уберу провода эти нафиг... посмотрим.. мож чё получится!

... и добавил:

Всётаки сон мой был полу вещим(

... и добавил:

Обещаю.. Вас звук порадует) мне уже нра)

... и добавил:

Кстати схема была по-моему окончательно утверждена))

https://guitarplayer.ru/index.php?topic=220208.750    :rolleyes:

... и добавил:

Кстати поэтому наверное и Свитч в среднем положении не работает?

В крайних положениях перелкючаетт соответственно звукоаниматели отлично.. всё работает.. а в среднем положении глухо

... и добавил:

 :yahoo: :yahoo: :yahoo:levsha-kzn, AZG,    Спасибо...

Удалил эти зелёные перемычки.. и всё заработало...  Отсечки теперь работают...

Осталась одна проблема..

как я уже писал выше...

Положение свитча вверх - работает хамб нек.
Положение свитча вниз - работает хамб бридж.

Положение свитча по середине - тишина. Хотя по идее должны работать оба хамба
« Последнее редактирование: Апреля 15, 2014, 01:16:23 от Artur Mihalas »

Оффлайн Zaur Mutalibov

  • Частый посетитель
  • **
  • Сообщений: 249
  • Репутация: +12/-0
  • ainge.ru
    • ainge.ru
Re: Gibson своими руками или LP по молдавски )))
« Ответ #1304 : Апреля 15, 2014, 01:31:16 »
Поздравляю))) :)
