Re: Gibson своими руками или LP по молдавски )))
« Ответ #690 : Сентября 19, 2013, 11:05:56 »
Если ПУР 303 не вскрытая упаковка или не так давно вскрывал, то я б применил его :hitrez: Мало ли что с мездровым при хранении могло произойти :hmmm:

Оффлайн Artur Mihalas Автор темы

  • Эксперт
  • *****
  • Сообщений: 1423
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Gibson своими руками или LP по молдавски )))
« Ответ #691 : Сентября 19, 2013, 15:59:37 »
Буду использовать этот самый D3 303

... и добавил:

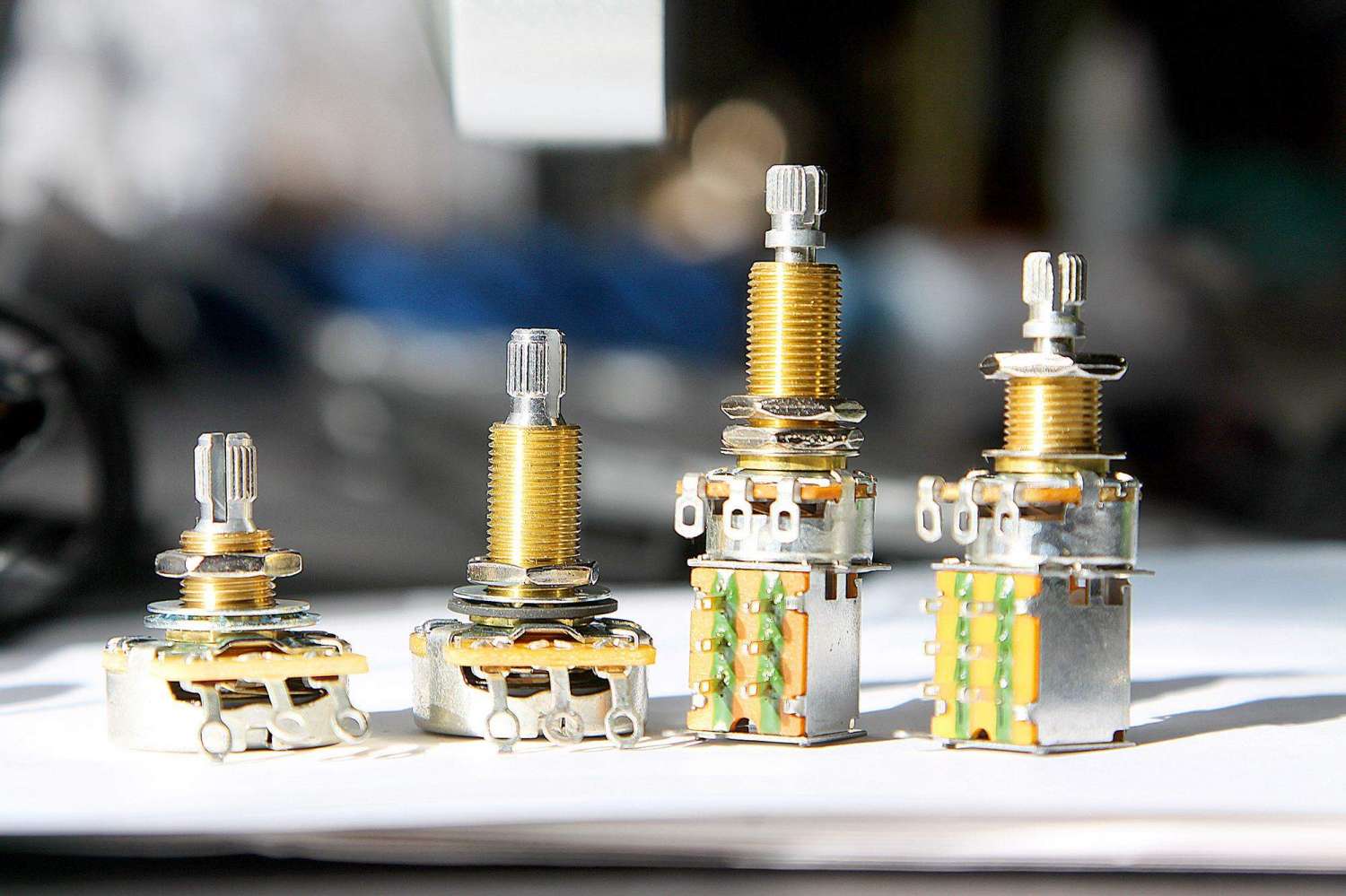

так как пришли потенциометры. уже рассчитал на какую глубину буду утапливать крутилки.

... и добавил:

Единственное одно, что заказывал CTS ... это нормально что на них сзади написано ne  CTS а MOJO  (заказывал с mojotone.com)

... и добавил:

« Последнее редактирование: Сентября 19, 2013, 16:18:55 от Artur Mihalas »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96768
  • Санкт-Петербург
    • AZG CUSTOM
Re: Gibson своими руками или LP по молдавски )))
« Ответ #692 : Сентября 19, 2013, 16:10:57 »
Вообще то там написано MOJO - логотип конторы, откуда ты заказывал. Это индивидуальный заказ моджотона на CTS. И да, они настоящие.

Оффлайн Artur Mihalas Автор темы

  • Эксперт
  • *****
  • Сообщений: 1423
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Gibson своими руками или LP по молдавски )))
« Ответ #693 : Сентября 19, 2013, 16:19:38 »
AZG,  ДА MOJO... опечатка. промахнулся мимо клавиши.. отлично. спасибо )))

... и добавил:

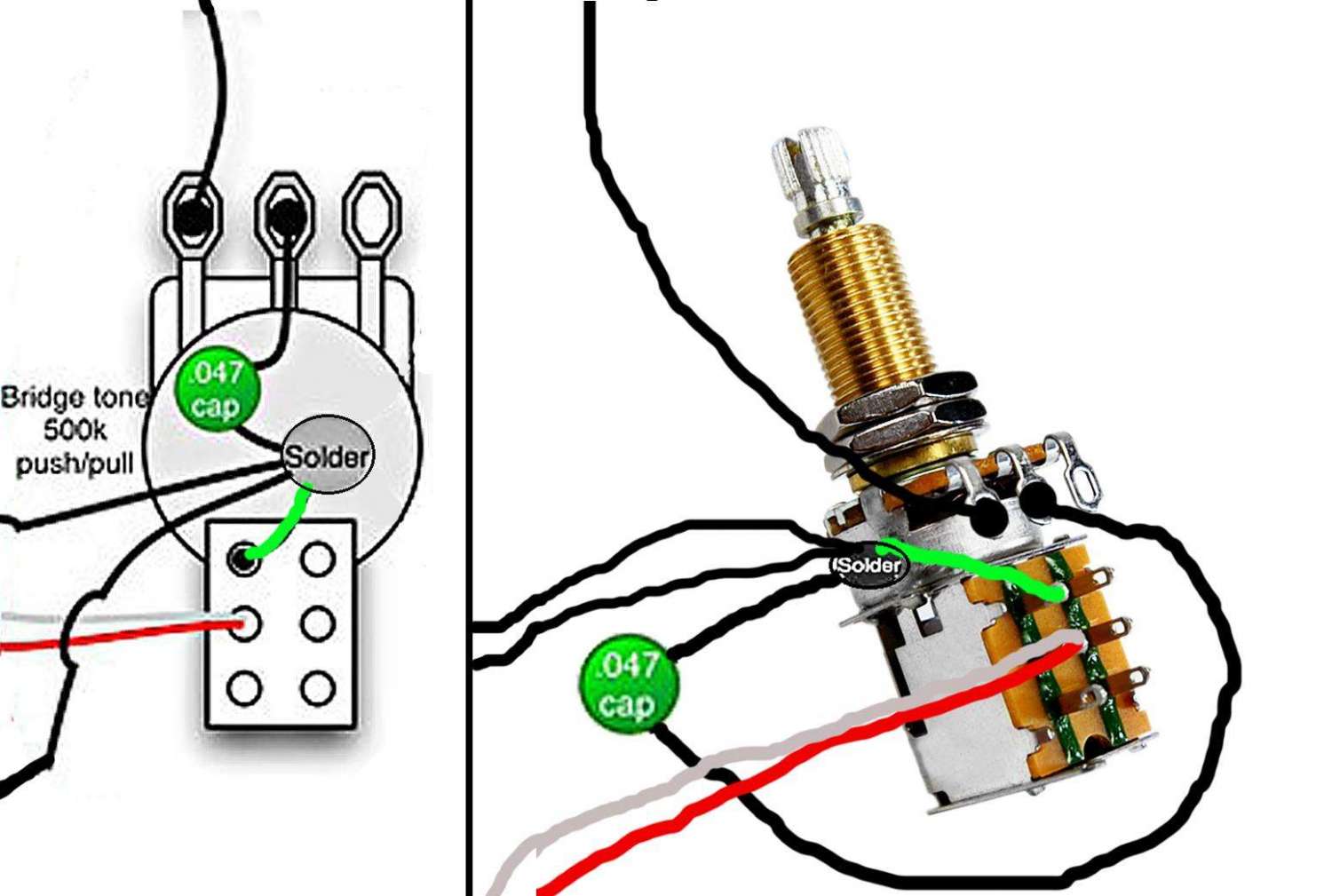

Подскажите, я всё правильно понимаю или сам блок где 6 ножек, на чертеже перевёрнут?

... и добавил:

« Последнее редактирование: Сентября 19, 2013, 17:22:52 от Artur Mihalas »

Оффлайн ficus1987

  • Эксперт
  • *****
  • Сообщений: 2050
  • Process engineer...
Re: Gibson своими руками или LP по молдавски )))
« Ответ #694 : Сентября 19, 2013, 17:38:52 »
А ты мультиметром проверь ;), когда нажат шток, то контакты верхний левый и средний левый должны замкнуться, если по правой фотке судить...
« Последнее редактирование: Сентября 19, 2013, 17:40:32 от ficus1987 »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96768
  • Санкт-Петербург
    • AZG CUSTOM
Re: Gibson своими руками или LP по молдавски )))
« Ответ #695 : Сентября 19, 2013, 17:57:03 »
Artur Mihalas, На картинке все правильно. Но земли надо паять совсем по другому.

Оффлайн Artur Mihalas Автор темы

  • Эксперт
  • *****
  • Сообщений: 1423
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Gibson своими руками или LP по молдавски )))
« Ответ #696 : Сентября 19, 2013, 18:15:51 »

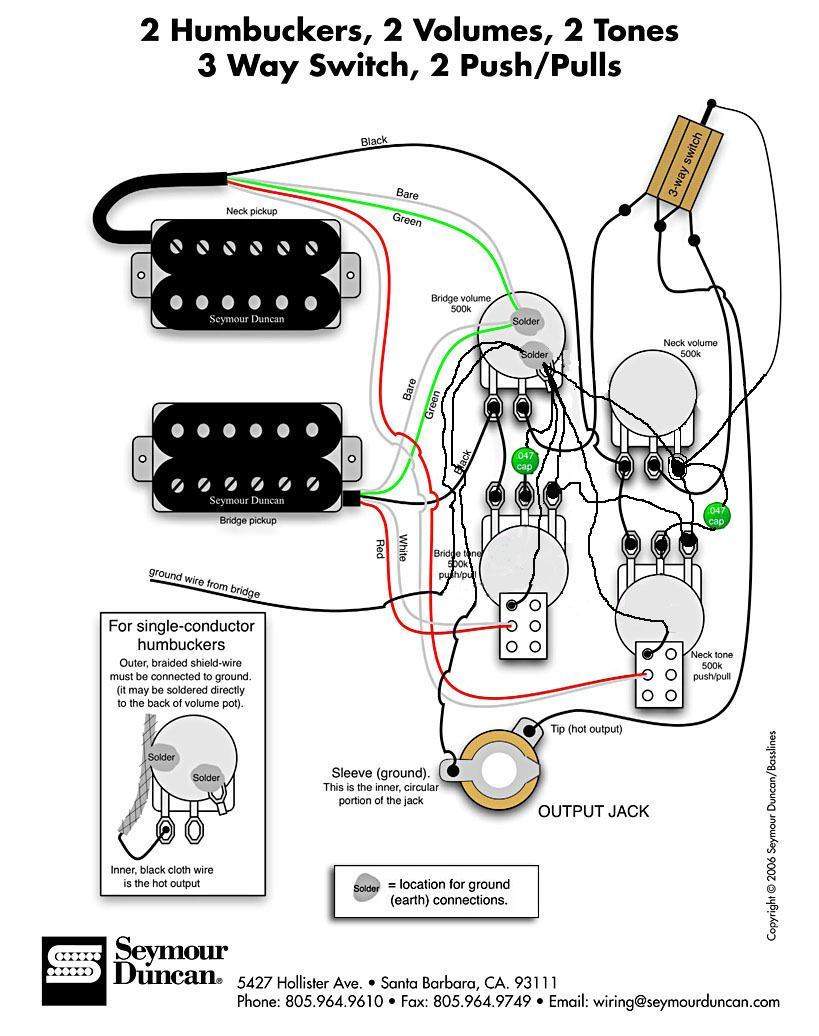

А как паять земли? Вот я делаю по этой схеме...  тут вроде всё правильно?



... и добавил:

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96768
  • Санкт-Петербург
    • AZG CUSTOM
Re: Gibson своими руками или LP по молдавски )))
« Ответ #697 : Сентября 19, 2013, 18:31:14 »
Artur Mihalas, Если с электроникой не очень дружен, то делай пор этой лейке. Если дружен, тогда надо земли распаять в одном месте, например корпус пота громкости, остальные на корпуса не паять и развести проводами до конкретных контактов.

Оффлайн Artur Mihalas Автор темы

  • Эксперт
  • *****
  • Сообщений: 1423
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Gibson своими руками или LP по молдавски )))
« Ответ #698 : Сентября 19, 2013, 18:51:31 »
Честно понятия в электорнике не имею.. тогда буду делать как тут )

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96768
  • Санкт-Петербург
    • AZG CUSTOM
Re: Gibson своими руками или LP по молдавски )))
« Ответ #699 : Сентября 19, 2013, 19:24:02 »
Успехов!

Оффлайн Artur Mihalas Автор темы

  • Эксперт
  • *****
  • Сообщений: 1423
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Gibson своими руками или LP по молдавски )))
« Ответ #700 : Сентября 19, 2013, 20:56:43 »
Спасибо. как я понимаю, схема действительна как для Push/Pull потенциометров, так и для Push/Push потенциометров...  Я лично купил Push/Push ... мне кажется они удобнее))

Оффлайн Them

  • Живу на форуме
  • *******
  • Сообщений: 14906
    • Inhalath
Re: Gibson своими руками или LP по молдавски )))
« Ответ #701 : Сентября 19, 2013, 21:15:04 »
землю просто собери в пучок на одном из обычных, не пуш-пуш, потенциометре.

Оффлайн Artur Mihalas Автор темы

  • Эксперт
  • *****
  • Сообщений: 1423
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Gibson своими руками или LP по молдавски )))
« Ответ #702 : Сентября 19, 2013, 21:18:00 »
Земля это всё то что самым тонким проводком показано?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96768
  • Санкт-Петербург
    • AZG CUSTOM
Re: Gibson своими руками или LP по молдавски )))
« Ответ #703 : Сентября 19, 2013, 21:41:19 »
Artur Mihalas, Да. что пуши, что пулы - все одинаково

Оффлайн Artur Mihalas Автор темы

  • Эксперт
  • *****
  • Сообщений: 1423
  • Germany
    • Artur Mihalas / Royal Craft Guitars
Re: Gibson своими руками или LP по молдавски )))
« Ответ #704 : Сентября 19, 2013, 21:46:17 »

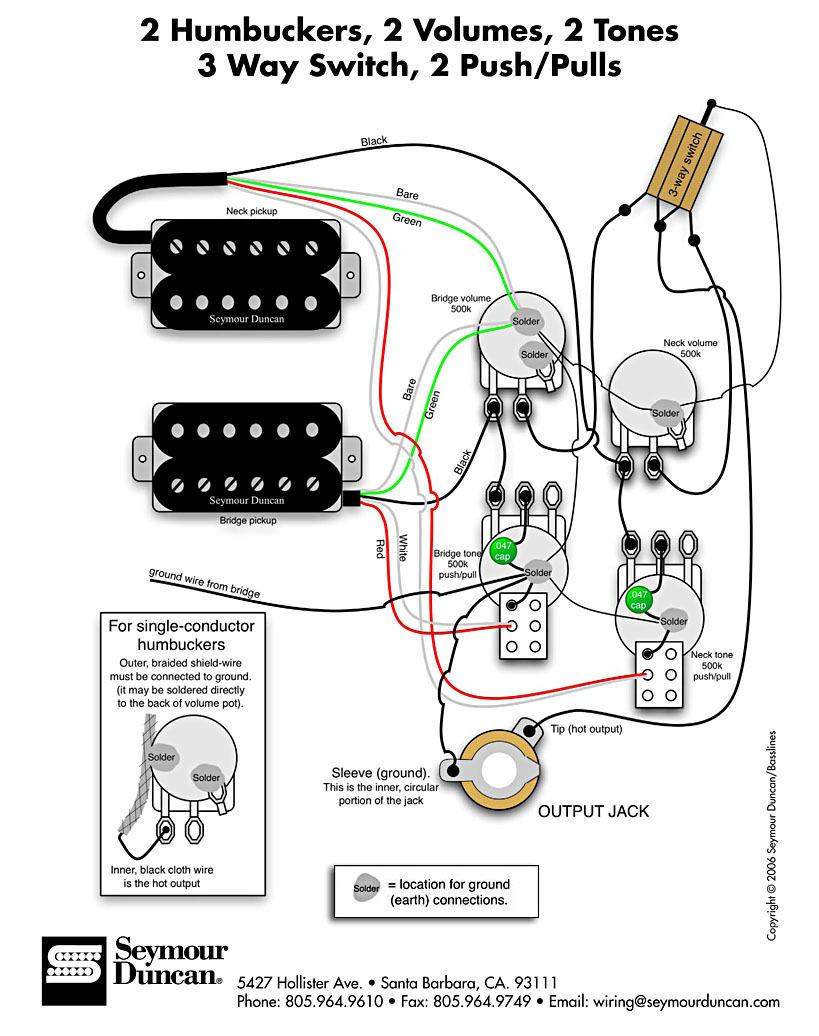

Them,  AZG,   Посмотрите пожалуйста.. я всё верно сделал?  Это имелось ввиду собрать всю землю на одном из Volum потенциометре?

... и добавил:



... и добавил:

Подскажите что из этого выбрать:

http://www.ebay.de/itm/360686709156?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649

http://www.ebay.de/itm/Mundorf-MCap-SUPREME-0-47uF-600V-High-End-Audio-Kondensator-capacitor-851589-/310750693813?pt=Lautsprecher_Selbstbau&hash=item485a2f49b5

http://www.ebay.de/itm/Mundorf-MCapZN-0-47uF-Audio-Zinnfolien-Kondensator-MCap-capacitor-630V-852337-/310734644783?pt=Lautsprecher_Selbstbau&hash=item48593a662f

Или есть другие варианты ???

Например может  .022 ?   или .047 лучше?
« Последнее редактирование: Сентября 19, 2013, 22:49:26 от Artur Mihalas »
