SnakeWhite, в первом крепёж транзистора, во втором широкая шайба с доп отверстиями

Друзья, при планировании и черчении возникла пара вопросов по фрезеровке кармана под гриф и самого грифа.
прошу мастером поделиться опытом!
Итак, планируется Les Paul standart, в месте приклейки грифа он уже чем накладка, и т.к. вклеивается под углом, получается между корпусом и грифом в районе последних ладов будет щель - это норма?
Значит просто клеится более широкая накладка на это "узкое" место (как на фото во вложении)?

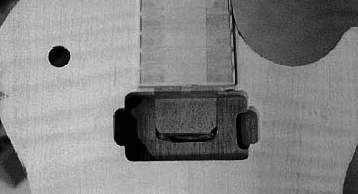

На чертежах и на фотках в месте глубокой вклейки под нековым звукоснимателем есть пустота, это так и нужно, или издержки серийного производства?

jkee! Сначала прикинь приблизительно вес такой гитары. Думаю, удивишься...

Друзья, при планировании и черчении возникла пара вопросов по фрезеровке кармана под гриф и самого грифа.
прошу мастером поделиться опытом!
Итак, планируется Les Paul standart, в месте приклейки грифа он уже чем накладка, и т.к. вклеивается под углом, получается между корпусом и грифом в районе последних ладов будет щель - это норма?
Значит просто клеится более широкая накладка на это "узкое" место (как на фото во вложении)?
На чертежах и на фотках в месте глубокой вклейки под нековым звукоснимателем есть пустота, это так и нужно, или издержки серийного производства?

1.Накладка в том числе к корпусу приклеивается - щели никакой там нет, корпус в этом месте плоский, в уровень с грифом без накладки выведен.
2.Никто не запрещает сделать более точную подгонку под неком, заказчик это оценит, только смотри чтобы пятка грифа к корпусу отлично прилегала.

Обычный гриф. Ну пятка с вы#боном. Как у N серии.

Друзья, при планировании и черчении возникла пара вопросов по фрезеровке кармана под гриф и самого грифа.
прошу мастером поделиться опытом!
Итак, планируется Les Paul standart, в месте приклейки грифа он уже чем накладка, и т.к. вклеивается под углом, получается между корпусом и грифом в районе последних ладов будет щель - это норма?
Значит просто клеится более широкая накладка на это "узкое" место (как на фото во вложении)?
На чертежах и на фотках в месте глубокой вклейки под нековым звукоснимателем есть пустота, это так и нужно, или издержки серийного производства?

в интернете я как то смотрел ренгеновские снимки лесополов на тему полостей. и я видел что то наподобие щели про которую ты описал.

... и добавил:

Ребят, даже не знаю где спросить лучше. Сижу просто с телефона. Хочу гитару починить. есть два дня у меня. Нужно сделать порожик верхний из подручных средств. Можно что то самому выточить, или лучше лучше отложить и купить?

... и добавил:

Ребят, даже не знаю где спросить лучше. Сижу просто с телефона. Хочу гитару починить. есть два дня у меня. Нужно сделать порожик верхний из подручных средств. Можно что то самому выточить, или лучше лучше отложить и купить?

Делал алюминиевые из кронштейна от карниза для штор, бронзовые из какой-то соединительной муфты, стальной нержавеющий из ручки столового ножа, пластиковый из ручки от кастрюли (давно это было )....
Недавно сделал пластиковый из рамы самоката, пластик там толстый и довольно прочный, а при обработке напоминает "графтековский"
Проблема может быть у тебя с пропилами под струны, их проще делать специальными пилками/напильниками соответствующей толщины, а при их отсутствии - можно запилить тонкой пилкой, а потом довести до нужного размера старыми струнами, используя их как пилку, можно предварительно потереть струны наждачкой, чтоб пошершавее были. Чтобы струна не прогибалась при пилении - расположи её вдоль небольшого деревянного брусочка. Ну как-то так...

послушно
металлические очень требовательны к точности пропилов - чуть шире сразу позвякивает
