Автор Тема: Гитарная электроника (датчики, распайка,...)  (Прочитано 546591 раз)

0 Пользователей и 3 Гостей просматривают эту тему.

Оффлайн kfmut

  • Эксперт
  • *****
  • Сообщений: 1182
  • Репутация: +64/-1
  • человек человеку - друг, а зомби зомби - зомби!!!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1245 : Ноября 23, 2014, 18:27:21 »
Цитата: Марк Черенков от Ноября 23, 2014, 17:50:11
послезавтра прозвоню и отпишусь. То есть если пищит, то всё норм?

смотря какой вопрос ты хочешь решить...источник легкого фона - это лично ты сам, поэтому когда касаешься заземленных частей гитары, фон пропадает. если есть проблема с регулировкой тона, то начать надо со схемы распайки super-switch, КМК там даже обозначения на скотче не совсем совпадает с тем что распаяно, судя по белому и красному проводу со звучков запаянных на один терминал ???

Цитата: Марк Черенков от Ноября 23, 2014, 17:50:11
со свободных ножек потцев тона надо на корпус громкости паять?

нет

Оффлайн Марк Черенков

  • Завсегдатай
  • ***
  • Сообщений: 405
  • Репутация: +33/-5
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1246 : Ноября 23, 2014, 18:40:14 »
А как тогда распаяно?

... и добавил:

Вот такая распайка планировалась изначально
« Последнее редактирование: Ноября 23, 2014, 20:42:44 от Марк Черенков »

Оффлайн kfmut

  • Эксперт
  • *****
  • Сообщений: 1182
  • Репутация: +64/-1
  • человек человеку - друг, а зомби зомби - зомби!!!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1247 : Ноября 23, 2014, 20:45:43 »

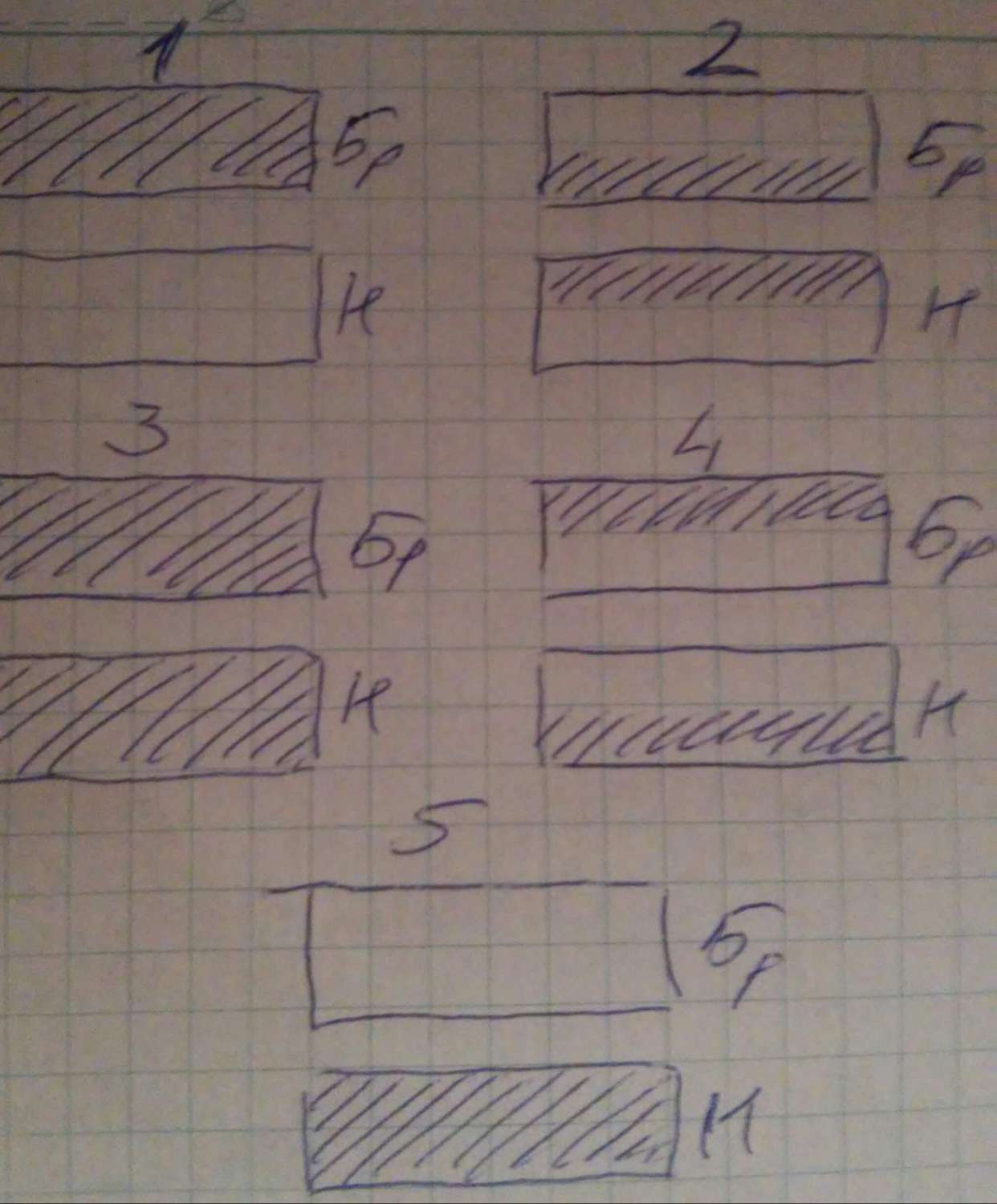

как я понял по "скотчику", во 2-ой и 4-ой позиции должна работать либо пара наружных катушек хамбов, либо пара внешних, по фото  вроде бы отрубается только одни и те же катушки( между парой проводов зеленый-красный) на обоих хамбах...


Оффлайн Марк Черенков

  • Завсегдатай
  • ***
  • Сообщений: 405
  • Репутация: +33/-5
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1248 : Ноября 23, 2014, 21:59:19 »
Ладно, вы уж не серчайте на меня, чтоб головы и форум не забивать, позвоню, а тогда и вернусь к теме. Видимо, вопросы только начинаются  :rolleyes:

Оффлайн kfmut

  • Эксперт
  • *****
  • Сообщений: 1182
  • Репутация: +64/-1
  • человек человеку - друг, а зомби зомби - зомби!!!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1249 : Ноября 24, 2014, 00:07:15 »
Марк Черенков, сейчас нарисовал разводку твоего супер-свитча, так сказать, на бумажке...проникся  :hitrez: , скорее всего по коммутации я был неправ :pozor:

Оффлайн dimarzio49

  • Новичок
  • *
  • Сообщений: 31
  • Репутация: +3/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1250 : Ноября 25, 2014, 13:48:01 »
Приветствую. Имею японский стратокастер 70-х, поменял звукосниматели на нем на dimarzio hs-3(бридж, нек), HS-2(середина). Заэкранировал пикгард, все полости гитары аллюминевой самоклеющейся фольгой. Фона нет. Но появился щелчек при переключении звукоснимателей и микрофонный эффект мне кажется увеличился(если постучать по пикгарду). Где копать дабы уменьшить сие?

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
  • Репутация: +706/-17
    • http://vk.com/levsha_kzn
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1251 : Ноября 25, 2014, 15:34:25 »
Опусти датчики для начала.

Оффлайн dimarzio49

  • Новичок
  • *
  • Сообщений: 31
  • Репутация: +3/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1252 : Ноября 25, 2014, 18:48:35 »
Попробую, но думаю не в этом дело...Хотя датчики на алниковых магнитах, а они создают довольно сильное магнитное поле....

... и добавил:

опустил звучки, действительно получше стало....

... и добавил:

от переключателя звучков зависит щелчек?
« Последнее редактирование: Ноября 26, 2014, 13:34:51 от dimarzio49 »

Оффлайн Марк Черенков

  • Завсегдатай
  • ***
  • Сообщений: 405
  • Репутация: +33/-5
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1253 : Ноября 28, 2014, 15:10:42 »
kfmut, Возвращаясь к теме, все прозвонил - во всех комбинациях (экран - потц, потц - потц) пищит тестер.

Оффлайн kfmut

  • Эксперт
  • *****
  • Сообщений: 1182
  • Репутация: +64/-1
  • человек человеку - друг, а зомби зомби - зомби!!!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1254 : Ноября 28, 2014, 15:25:54 »
Марк Черенков,  можно и вернуться, только вроде бы на все твои вопросы в обеих темах ответили или я что-то упустил?

Оффлайн Марк Черенков

  • Завсегдатай
  • ***
  • Сообщений: 405
  • Репутация: +33/-5
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1255 : Ноября 28, 2014, 16:24:16 »
kfmut, У меня такой вопрос. Может сделать экран, чтоб окончательно фон убрать, плюс металлическое гнездо джека будет заземляться?

Оффлайн kfmut

  • Эксперт
  • *****
  • Сообщений: 1182
  • Репутация: +64/-1
  • человек человеку - друг, а зомби зомби - зомби!!!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1256 : Ноября 28, 2014, 18:10:07 »
Тут где-то старшие товарищи говорили, что легкий фон после экранировки может и остаться, товарищ AZG говорил, что лучше начать с правильной разводки земли(в соседней закрепленной теме по экранировке полистай последние страниц 10)...я бы с последнего совета начал

По поводу джека, у тебя вроде провод экранированный от джека идет, там проблем не должно быть.

Оффлайн Марк Черенков

  • Завсегдатай
  • ***
  • Сообщений: 405
  • Репутация: +33/-5
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1257 : Ноября 28, 2014, 18:43:39 »
kfmut, я так понял, если все железки мои контачат с экраном, то проблема в гнезде джека  (не контакты для штекера, а само стратовское дупло металлическое) вот если от него проводок к земле - экрану кинуть?

Оффлайн Jujik

  • Завсегдатай
  • ***
  • Сообщений: 432
  • Репутация: +50/-4
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1258 : Ноября 28, 2014, 18:53:56 »
Марк Черенков, извините, что вмешиваюсь. Стратовское дупло металлическое - за это прям спасибо!  Один из контактов штекера и есть земляной (с дуплом контачит).

Оффлайн Марк Черенков

  • Завсегдатай
  • ***
  • Сообщений: 405
  • Репутация: +33/-5
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1259 : Ноября 28, 2014, 19:53:53 »
Jujik, а может у меня не контачит? Оттуда фон может же быть?
