Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1500 : Июня 03, 2015, 00:59:59 »
Проще скажи - где брать собрался? А там уж подскажу.

Как пример - вот эти ТРУ: http://www.guitarelectronics.com/product/CPA25-BL/Alps-25K-Guitar-and-Bass-Pickup-Balance-Blend-Pot.html
Думаю у нас в Картошке Беларуси купить, есть магаз, там потенциометров много разных было, может подойдёт чего. С сайта Ерасова хочу утащить пачку деталей, но у него таких нет.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91792
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1501 : Июня 03, 2015, 01:04:06 »
Mjollnir, У меня может к концу Июня будет пересылка в Минск... Посмотрю, что-то было в запасах. На край можно 250К поставить.

Оффлайн Mjollnir

  • Ветеран форума
  • ******
  • Сообщений: 3536
  • Молот Тора
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1502 : Июня 03, 2015, 01:08:48 »
Mjollnir, У меня может к концу Июня будет пересылка в Минск... Посмотрю, что-то было в запасах. На край можно 250К поставить.
Если будет, то дайте знать, не думаю что успею найти что-нибудь.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91792
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1503 : Июня 03, 2015, 01:12:41 »
Если будет, то дайте знать, не думаю что успею найти что-нибудь.

Завтра в личку напомни. Поищу и отложу.

Оффлайн and_smv

  • Новичок
  • *
  • Сообщений: 13
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1504 : Июня 03, 2015, 19:38:42 »

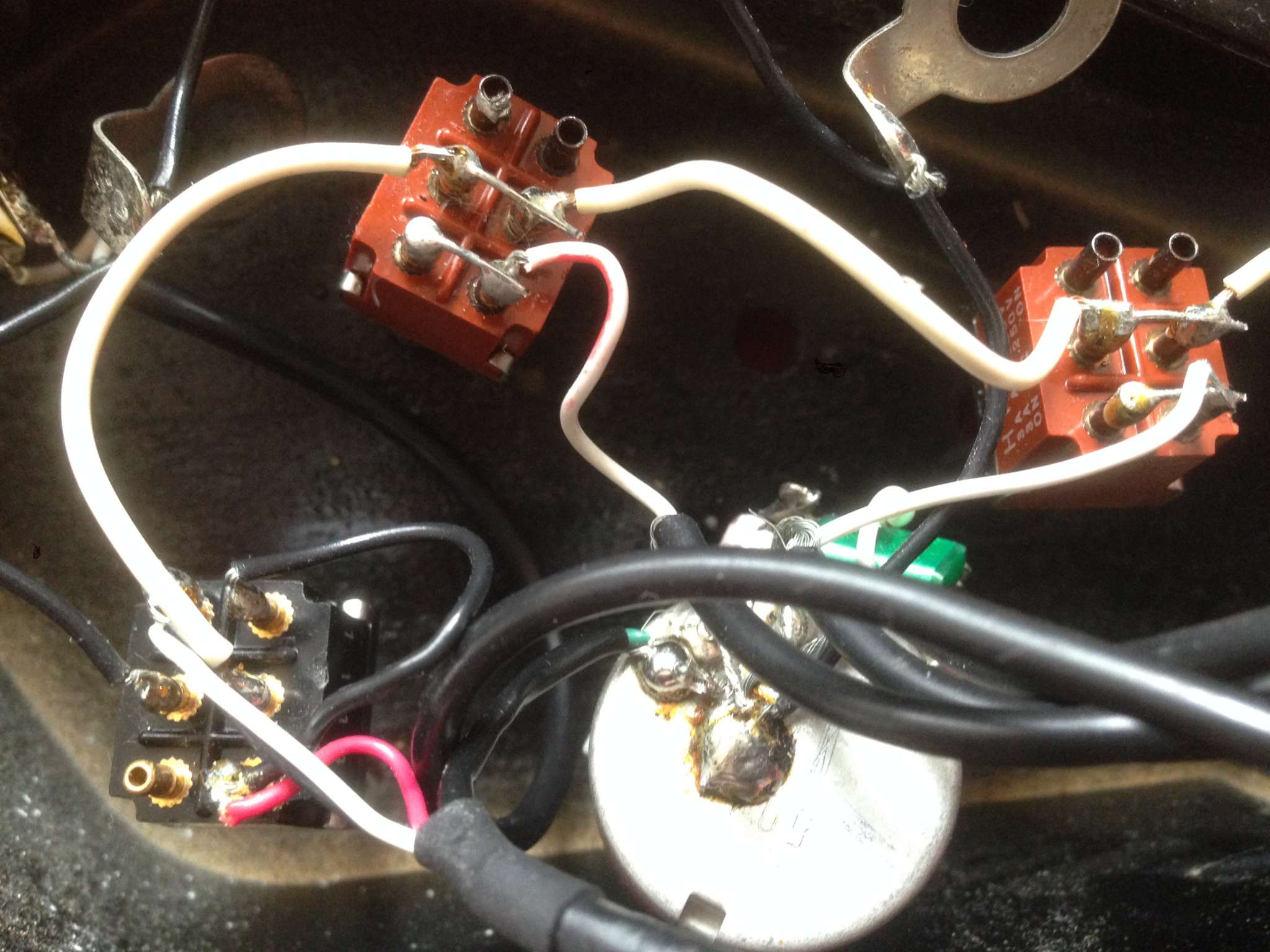

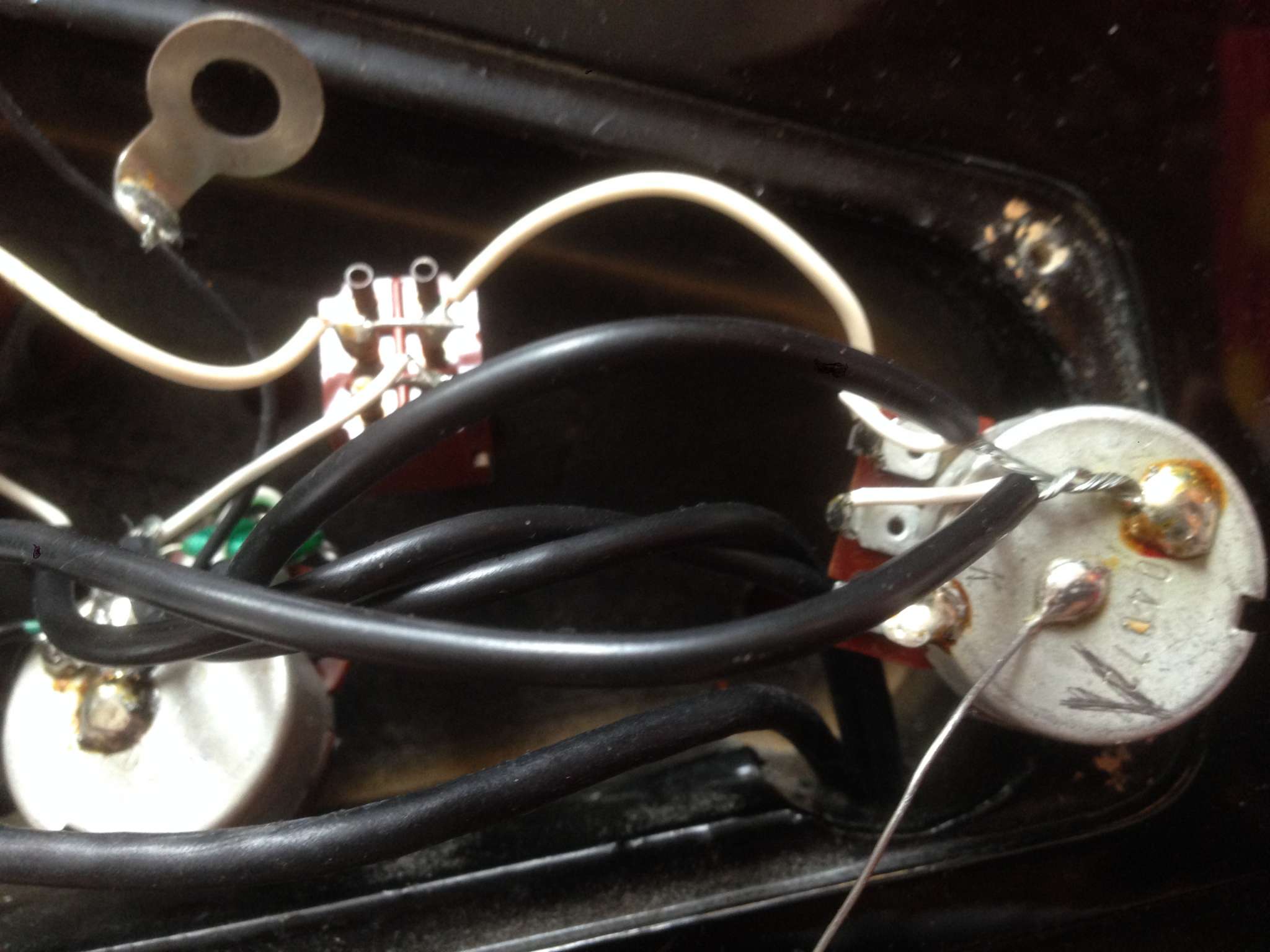

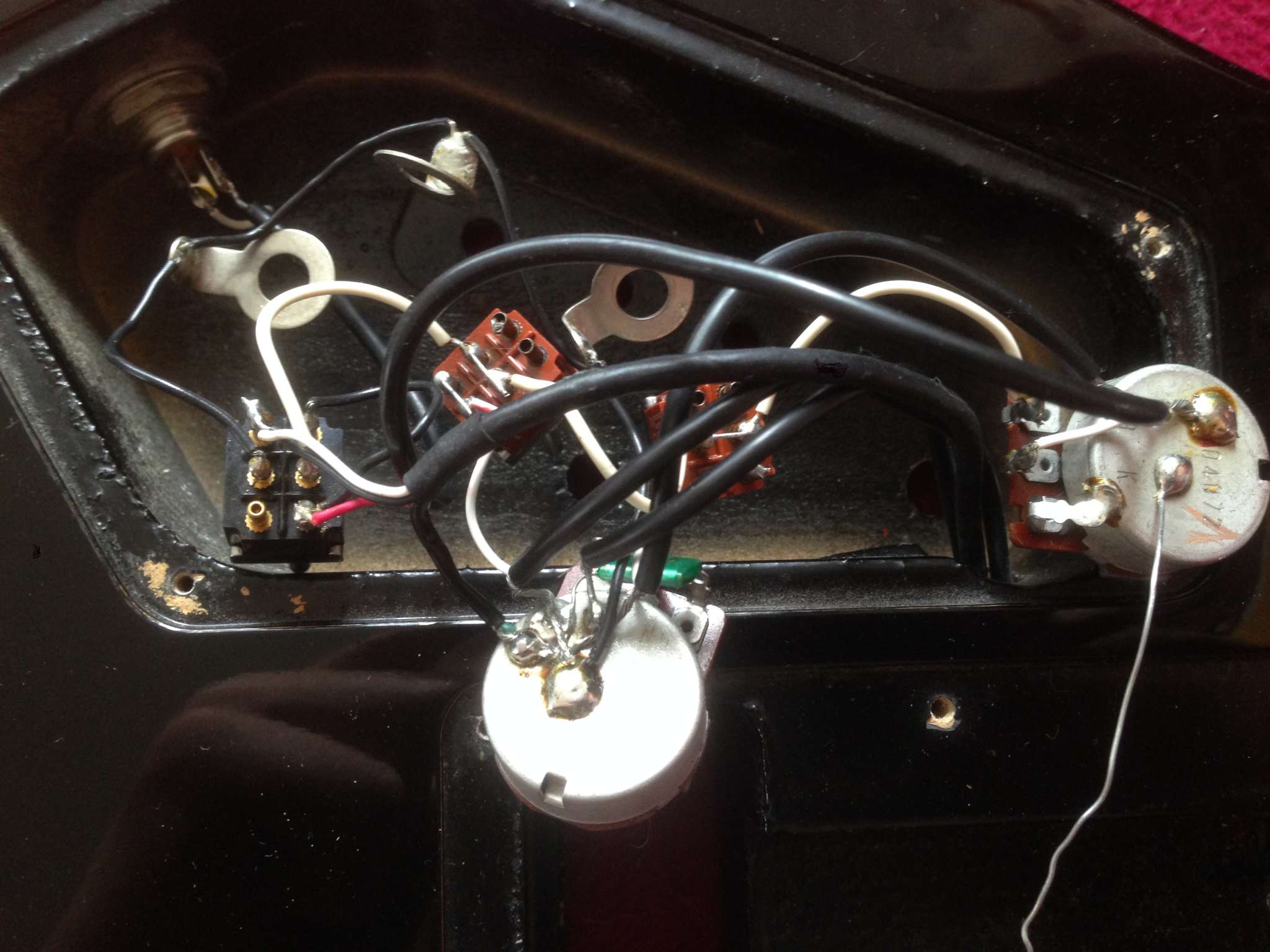

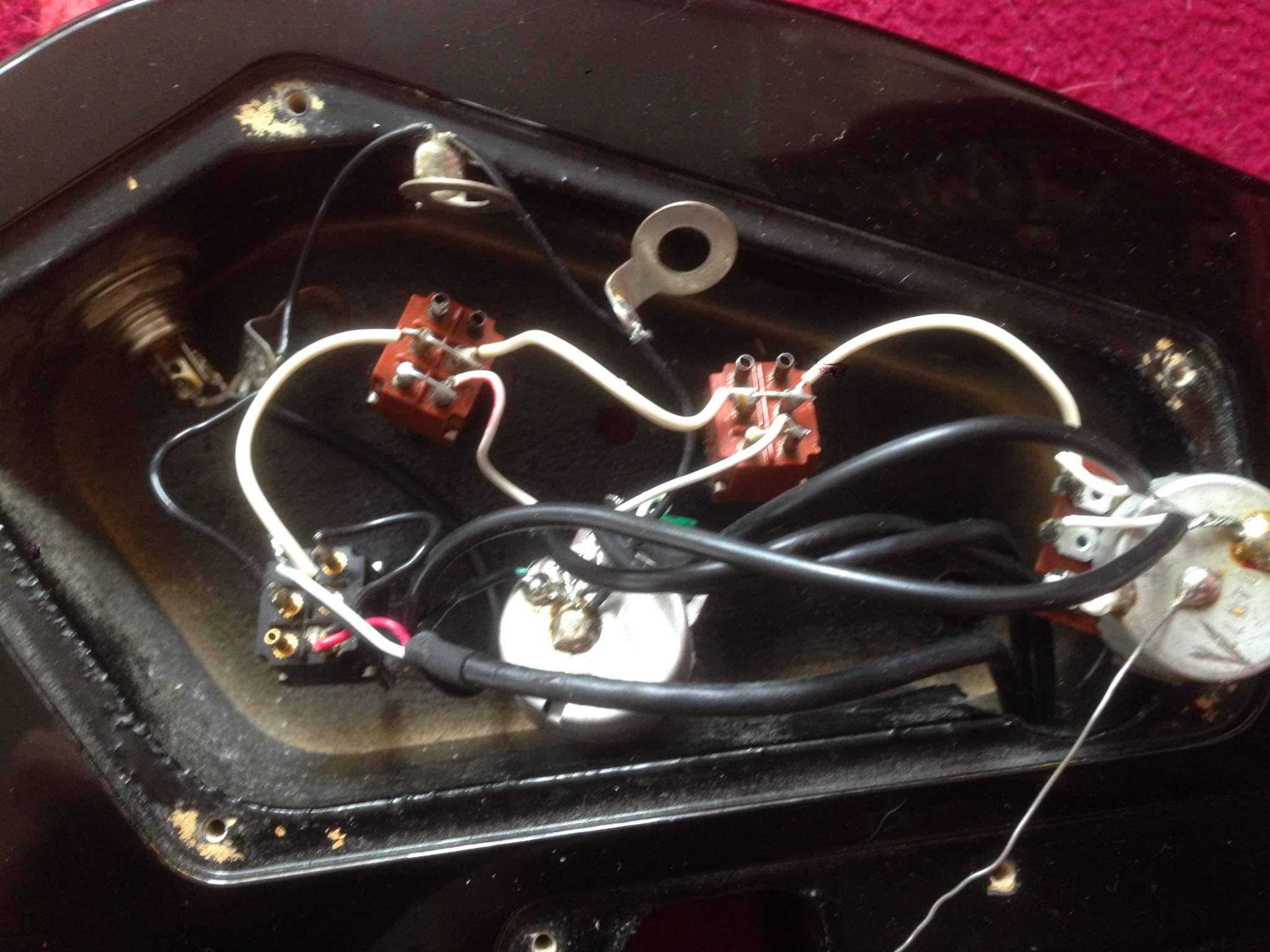

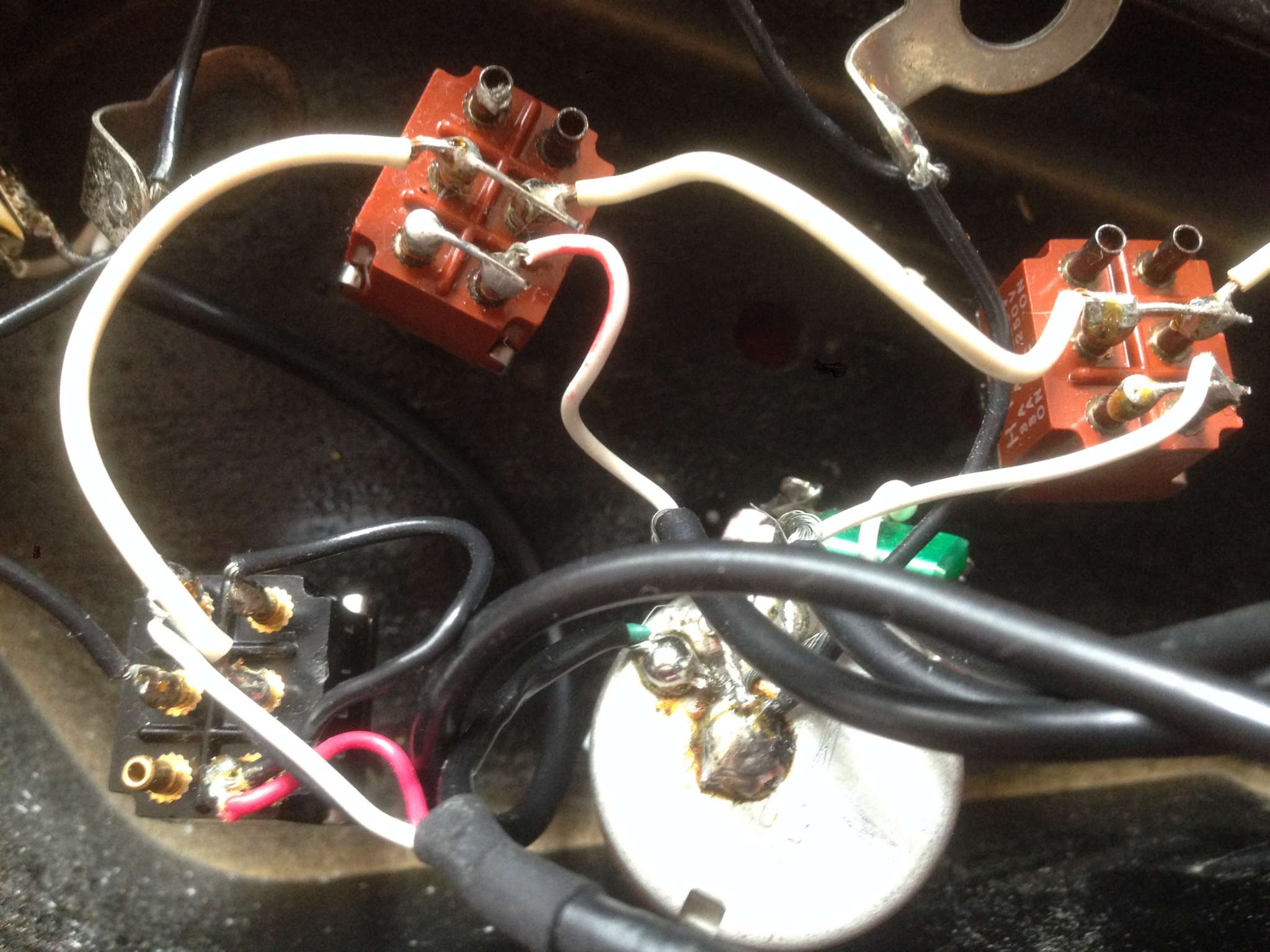

Воопщем такая ситуция,приобрел Fender tl 556 mij 83 года и  у этой гитары вместо обычного тудасюда  стоит три микротумблера: один 3х позиционный на хамб(видимо для отсечки) и два 2х позиционных на синглы.Тот кто владел этой гитарой до меня видимо решил сменить стоковый хамб на EMG HZ 3 и что то у него не получилось. Гитара выдает нормальный сигнал только на одном положении 3х позиционного тумблера. Я хочу поменять все потенциометры и тумблера,сделать экран и перепаять новыми проводами, но по старой схеме не могу , потому что не могу найти там ошибку.Прошу помощи!

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • DIYng Fetus
    • http://cathar.ru
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1505 : Июня 04, 2015, 13:27:27 »
and_smv, z тебе ещё раз повторю, нарисуй новую схему и по ней паяй, а не по старой

Оффлайн and_smv

  • Новичок
  • *
  • Сообщений: 13
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1506 : Июня 04, 2015, 14:56:47 »
Какие контакты у этих тумблеров?Средние земля?Как правильно распаять хамб на этот тумблер ,чтоб была отсечка?)

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • DIYng Fetus
    • http://cathar.ru
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1507 : Июня 04, 2015, 15:53:24 »
and_smv,
1) центральные и крайние
2) что припаяешь, то и будет
3) согласно цветовой схеме твоего датчика, делаешь так, чтобы в одном положении одна катушка отрывалась

Оффлайн Арсенiй Шолдра

  • Новичок
  • *
  • Сообщений: 53
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1508 : Июня 12, 2015, 21:52:56 »
Люди, подскажите, пожалуйста. Как на страте распаять пуш-пул, чтобы он включал нековый датчик? Хочется, чтоб можно было включить все датчики одновременно в предпоследней позиции и нек+бридж в последней.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Зарегистрированный
    • http://
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1509 : Июня 12, 2015, 23:25:25 »
Люди, подскажите, пожалуйста. Как на страте распаять пуш-пул, чтобы он включал нековый датчик? Хочется, чтоб можно было включить все датчики одновременно в предпоследней позиции и нек+бридж в последней.
Цветной вывод некового датчика припаиваешь в среднему выводу Пуш-Пул переключателя. Черный, земляной вывод датчика остается на штатном месте. Провод от нижнего выода П-П переключателя припаиваешь к нековому выводу пятипозиционника. Провод от верхнего вывода П-П переключателя припаиваешь к бриджевому выводу пятипозиционника. В итоге получаем - в штатном положении переключателя нековый датчик подключен к штатному месту. При включении П-П нековый датчик подключается параллельно бриджевому. В четвертой позиции включены все три датчика. Однако при нековом положении пятипозиционника и нажатом П-П переключателе звука не будет.

Оффлайн Арсенiй Шолдра

  • Новичок
  • *
  • Сообщений: 53
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1510 : Июня 13, 2015, 00:49:47 »
Однако при нековом положении пятипозиционника и нажатом П-П переключателе звука не будет.
Спасибо огромное! То есть нужно будет поднимать пуш-пул в первой позиции? А нек+мидл как себя будут вести?
Или вы имели в виду, в поднятом положении?
« Последнее редактирование: Июня 13, 2015, 00:52:20 от Арсенiй Шолдра »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Зарегистрированный
    • http://
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1511 : Июня 13, 2015, 07:54:50 »
Спасибо огромное! То есть нужно будет поднимать пуш-пул в первой позиции? А нек+мидл как себя будут вести?
Или вы имели в виду, в поднятом положении?
Я думаю переключение логичнее организовать так, чтобы в обычном, утопленном положении П-П, все работало в штатном режиме, а поднимать П-П только при подключении некового датчика к бриджу.
Кстати недавно, в какой-то из тем, показывали схему распайки в которой бриджевый датчик, во всех положениях пятипозиционника, подмешивается нижним потенциометром. Общий тембр остается на среднем потенциометре, а нижний потенциометр работает как регулятор уровня бриджа. Мне кажется так даже удобнее. Никаких переключателей, и плавный контроль уровня.

Оффлайн Aleksis2

  • Опытный
  • ****
  • Сообщений: 523
  • Каждому по деяниям его!

Оффлайн Арсенiй Шолдра

  • Новичок
  • *
  • Сообщений: 53
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1513 : Июня 13, 2015, 09:08:26 »
Большое спасибо за ответы! Сегодня буду паять. ^_^

Оффлайн Сергей Теленченко

  • Новичок
  • *
  • Сообщений: 4
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1514 : Июня 18, 2015, 12:26:58 »
Добрый день! Прошу совета!
Ситуация такая - у меня Гибсон Лес Пол Бас, стояла активная электроника - убрал. По крутилкам хочу получить Vol-Blend-Tone-Tone. Отнёс к мастеру. На выходе получилось что ручка Blend в среднем положении уменьшает громкость, т.е. сопротивление увеличивается от двух датчиков. Вопрос в том, как этого избежать, если это возможно? Спасибо!
