можно сделать от переключателя - все три контакта перемкнуть и припаять тон. немаловажно, что если тон от переключателя  - контакты № 4 и 5 должны быть соеденины вместе. не в каждом переключателе такого типа изначально стоит перемычка между ними

... и добавил:

на самом деле со схемотехникой в гитаре вообще нафантазировать можно - на любой вкус

Все получилось. Звучки работают, но есть одно но. Идет сильный фоновый шум, но если я пальцем прижимаю контакт который идет от джека к потенциометру звука, то шум пропадает и все вообще ништяк. Как это можно исправить?

Мне вообще не попадались с перемычкой, такие бывают?

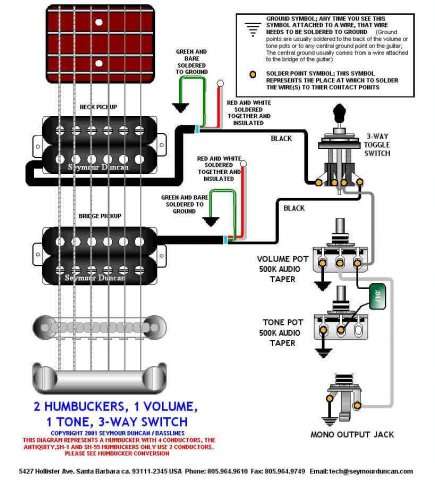

Как-то всё больше были стандартные, типа старого фендера, как на схеме с сайта SeymourDuncan.
Впрочем, если строго следовать той схеме, перемычка не нужна. Она только для случая переключения тона.

вот у меня такой же переключатель ,  как у виктора но с перемычкой изначально продавался. они изначально тоненькая была, с расчетом - перекусить ее легко, но такая есть. правда реально не везде и редко

... и добавил:

по фото не очень понятно, если честно. а если к бриджу руку прижимаешь такой же эффект (фон пропадает) ? может ты сигнал с землей перепутал или реально сингл фонит?

Виктор Ильенко, Если дотронуться до бриджа рукой, исчезает? Тестер есть, чтобы прозвонить возможный неконтакт?

Станислав Эскеров, razorgolf, вроде разобрался. Подозреваю, что дело в шнуре, а точнее в джеке шнура. Когда дотрагиваешься до джека, то он попердывает, ну или шумит. Всунул я значит провод в гитару, а он издает такие звуки. Дотрагиваюсь я до джека или до контакта джека в темброблоке и все пропадает. Остается только фон от звучков. При этом на гитаре можно играть.

Станислав Эскеров, razorgolf, вроде разобрался. Подозреваю, что дело в шнуре, а точнее в джеке шнура. Когда дотрагиваешься до джека, то он попердывает, ну или шумит. Всунул я значит провод в гитару, а он издает такие звуки. Дотрагиваюсь я до джека или до контакта джека в темброблоке и все пропадает. Остается только фон от звучков. При этом на гитаре можно играть.

А к чему конденсатор припаян? С двух ракурсов видится одно и то же - ноги кондера вместе спаяны.

-Meloman-, ножки кондера не спаяны вместе. Расстояние между ними приличное, то просто на фото так видно. Припаян кондер от тона к звуку.

Ага, а то непонятно было.

гнездо трубочка сдохло вполне. где-то есть контакт, где его не должно быть
