А вот кто как считает, какая схема лучше?
1. Корпуса потенциометров посажены на экран, минусы схемы висячей звездой вместе с проводом экрана на массу джека.
2. Корпуса потенциометров изолированы от экрана, минусы схемы на корпуса, провод экрана тоже на корпус потенциометра.

LIS_NN, При громкости на максимум разницы нет. При средних положениях разница есть, особенно если включены оба датчика. Если будет от центра, то регуляторы получатся общими.

... и добавил:

Сергей Протопопов, Вариант 1, и земли собрать на корпусе одного из потов.

Кто придумал изолировать поты я не знаю, но вредительство страшное! Руки бы оторвать...

Сергей Протопопов, Да, именно туда - в общую звезду. можно в принципе и разделить, но большого смысла нет.

AZG, Пот, на котором земли собираются, тоже корпусом на экран замкнут?

Да, и это должно быть единственное место где соединяются звезда (сигнальные земли) и экран.

Сергей Протопопов, Я не AZG, но скажу, что в данном случае экран лучше не медный, а графитовый например. Нормальные металлические крышки датчиков специально делают из материала, имеющего большее электрическое сопротивление, чем медь. Иначе получается короткозамкнутый виток, который влияет на звук.
Хотя есть вариант и для меди. Надо сделать разрыв, чтобы этот виток не образовывался. Разрыв этот можно сделать вдоль середины катушек и до одного края крышки. на втором краю экран должен быть соединён.  Вот я как-то уже рисовал кому-то. Красным обозначен разрыв.

Ну и естественно, экран обязательно должен соединяться с землёй, иначе от него будет только вред.
И кстати в таком варианте дополнительного микрофонного эффекта не будет(будет только тот, что обусловлен самим датчиком).

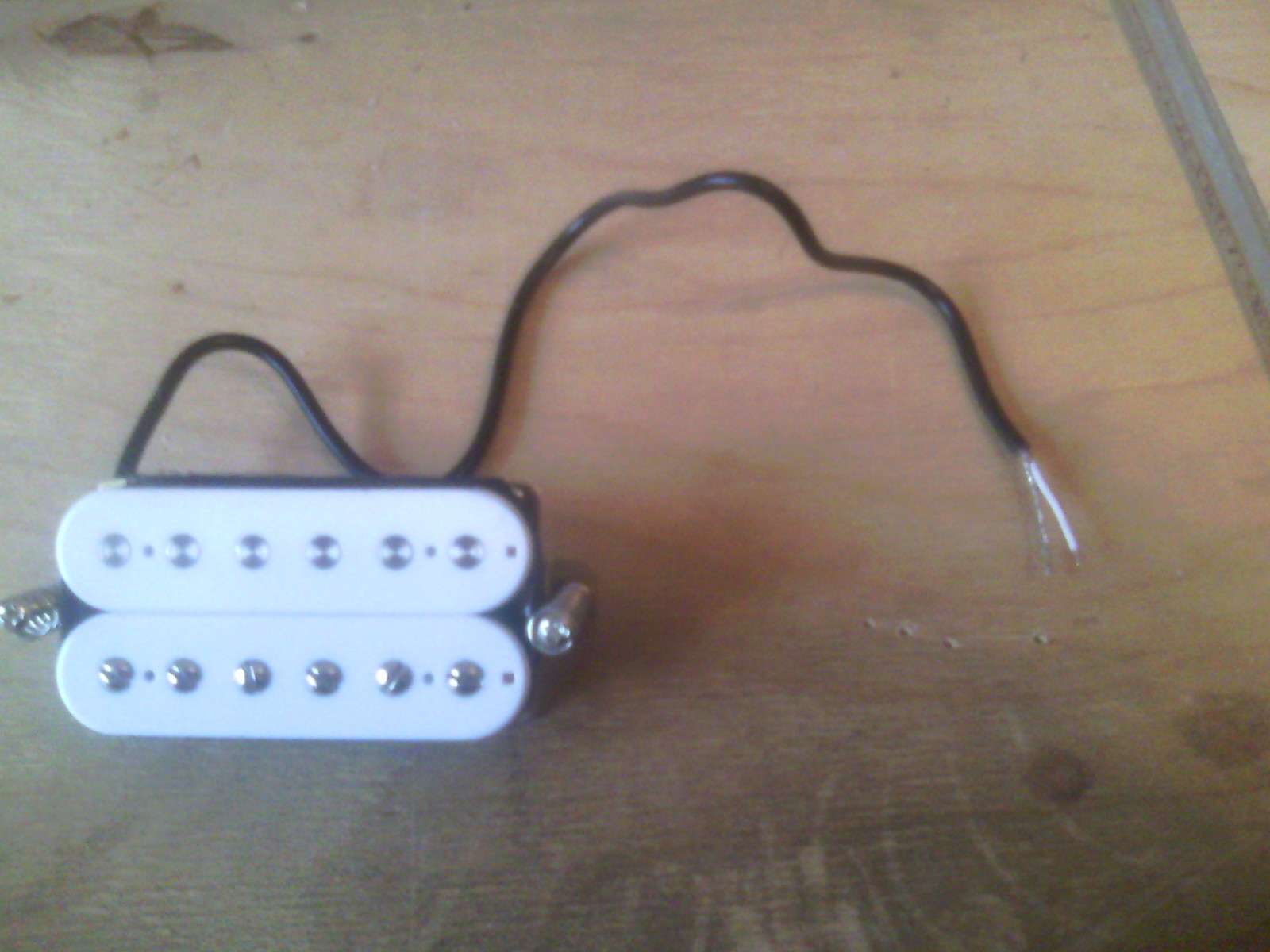

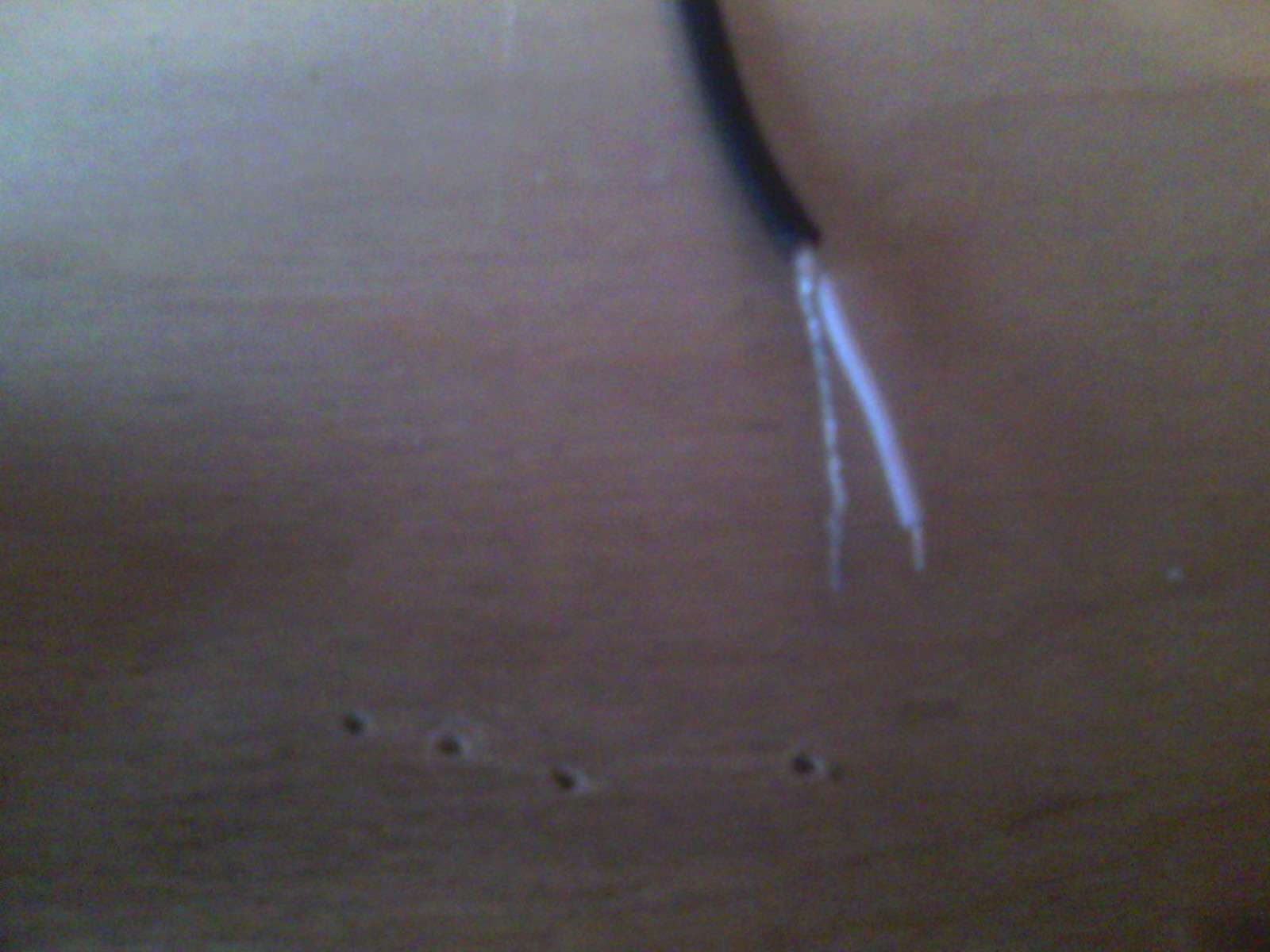

razorgolf, и AZG, спасибо вам за ответы. Скорее всего так и сделаю, т.е. закрою хамбакеры пластиковыми крышками с медным экраном поскольку планируется покупка чёрного в пару к уже стоящему белому, а металлические крышки не хочу ставить, чтобы не заморачиваться с парафином.... На данный момент пару белому составляет стоковый под металлической крышкой и разница в наличии фона заметна (под крышкой практически не фонит). Ну и надо полагать что провод от зкрана крышки запаивать в общую звезду минусов и экранов, так?

AZG, Кстати, а вот такая схема знакома?
https://guitarplayer.ru/index.php?topic=348299.new#new

... и добавил:

И ещё есть один вопросик, наверное не по данной теме, но ребята здесь вижу грамотные, может что и подскажете... Вообщем ситуация такая, гитара Washburn WI64 (Индонезия), корпус - краснуха с кленовым топом, гриф - краснуха, палисандр. Поставил в бридж Dimarzio Virtual PAF (DP197)- Алнико5; 230 мВ; Н/Ср/В - 6/6/5; 8,32 кОм). Выбираю пару в нек из 3-х вариантов:
1. Dimarzio Air Nоrton (DP193)- Алнико5; 270 мВ; Н/Ср/В - 6,5/7/5; 12.58 кОм
2. Dimarzio PAF Pro  (DP151)- Алнико5; 300 мВ; Н/Ср/В - 5/5/6; 8,4 кОм.
3. Dimarzio Air Classic Neck  (DP190)- Алнико5; 206 мВ; Н/Ср/В - 5.5/4.5/5.5; 8,34 кОм
Играем с бабаями каверы 70-80-х (Status Quo, Whitesnake, Sweet...) Короче. хочу винтажный перегруз, а на чистом близкий по звуку к нейлоновой акустике.
