Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1785 : Октября 30, 2015, 21:39:22 »
Цитировать
Vladimirzuz76, зависит от типа переключателя

вот такой на 5 положений я имею ввиду.



Оффлайн kfmut

  • Эксперт
  • *****
  • Сообщений: 1182
  • человек человеку - друг, а зомби зомби - зомби!!!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1786 : Октября 30, 2015, 23:37:47 »
хм-м, у сеймуров на сайте теперь целый онлайн конструктор на распайки :)

Vladimirzuz76,

Оффлайн Vladimirzuz76

  • Опытный
  • ****
  • Сообщений: 501
  • Strat Warmoth mahagon
    • фурнитура для галстуков
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1787 : Октября 31, 2015, 08:39:22 »
Спасибо большое! А переключатель имеется ввиду обыкновенный на пять позиций для страта? Как на фото постом выше?

Оффлайн kfmut

  • Эксперт
  • *****
  • Сообщений: 1182
  • человек человеку - друг, а зомби зомби - зомби!!!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1788 : Октября 31, 2015, 13:59:10 »
да

Оффлайн Vladimirzuz76

  • Опытный
  • ****
  • Сообщений: 501
  • Strat Warmoth mahagon
    • фурнитура для галстуков
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1789 : Ноября 01, 2015, 19:38:09 »
Цитировать
да

Спасибо за помощь!

Оффлайн BMT

  • Опытный
  • ****
  • Сообщений: 841
  • BMT - Tube Works
    • www.bmtamps.com.ua
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1790 : Ноября 02, 2015, 14:41:29 »
 Может кто мерял сопротивление катушек(имеются ввиду половинки) датчика  DIMARZIO DP159  EVOLUTION BRIDGE,одинаковые они или разные,если разные то какая величина каждой? Буду признателен за информацию.
« Последнее редактирование: Ноября 02, 2015, 14:43:19 от BMT »

Оффлайн Арсенiй Шолдра

  • Новичок
  • *
  • Сообщений: 53
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1791 : Ноября 03, 2015, 05:22:51 »
Господа, подскажите, пожалуйста, как спаять киллсвитч на трехпозиционном переключателе так, чтоб мьют происходил в среднем положении? Нужно лишнюю дырку в гитаре как-то с пользой употребить. Отсечки и параллельное включение катушек уже на пуш-пуллах есть...

Оффлайн OffyGhost

  • Частый посетитель
  • **
  • Сообщений: 248
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1792 : Ноября 03, 2015, 12:32:55 »
Как распаять такое чудо?

Вид сзади: нековый минихамб



На выходе - красный и зеленый спаян специально, чтобы его изолировать и оставить неподключенным?
Два черных провода (земля и оплетка) спаяны вместе и поместить на потенциометр, например?
Белый провод - горячий, его кинуть на тумблер вместо нека?

Оффлайн kfmut

  • Эксперт
  • *****
  • Сообщений: 1182
  • человек человеку - друг, а зомби зомби - зомби!!!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1793 : Ноября 03, 2015, 14:48:16 »
OffyGhost, правильно мыслишь ;)

Оффлайн SPI

  • Ветеран форума
  • ******
  • Сообщений: 5420
  • ибо нех
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1794 : Ноября 03, 2015, 15:30:24 »
Цитата: BMT от Ноября 02, 2015, 14:41:29
Может кто мерял сопротивление катушек(имеются ввиду половинки) датчика  DIMARZIO DP159  EVOLUTION BRIDGE,одинаковые они или разные,если разные то какая величина каждой? Буду признателен за информацию.
напиши в техподдержку димарзио письмо, отвечают оперативно. Судя что там два резонанса, дб разное сопротивление :)

Оффлайн OffyGhost

  • Частый посетитель
  • **
  • Сообщений: 248
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1795 : Ноября 03, 2015, 17:24:13 »
Цитата: kfmut от Ноября 03, 2015, 14:48:16
OffyGhost, правильно мыслишь ;)

Сомневался, завтра проверю. Просто у китайцев своя собственная раскраска проводов (какие были, такие и припаяли)

Оффлайн kfmut

  • Эксперт
  • *****
  • Сообщений: 1182
  • человек человеку - друг, а зомби зомби - зомби!!!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1796 : Ноября 03, 2015, 23:21:13 »
да там поди рабочий по паре сотен этих датчиков в день паяет на автомате, к самодеятельности на мой взгляд не располагает это  совсем ???

Оффлайн BMT

  • Опытный
  • ****
  • Сообщений: 841
  • BMT - Tube Works
    • www.bmtamps.com.ua
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1797 : Ноября 04, 2015, 14:47:56 »
Цитата: SPI от Ноября 03, 2015, 15:30:24
напиши в техподдержку димарзио письмо, отвечают оперативно. Судя что там два резонанса, дб разное сопротивление :)

 Спасибо за подсказку,попробую написать.

Оффлайн 5ta1n

  • Эксперт
  • *****
  • Сообщений: 1325
  • Enduro will eat you
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1798 : Ноября 05, 2015, 19:52:33 »

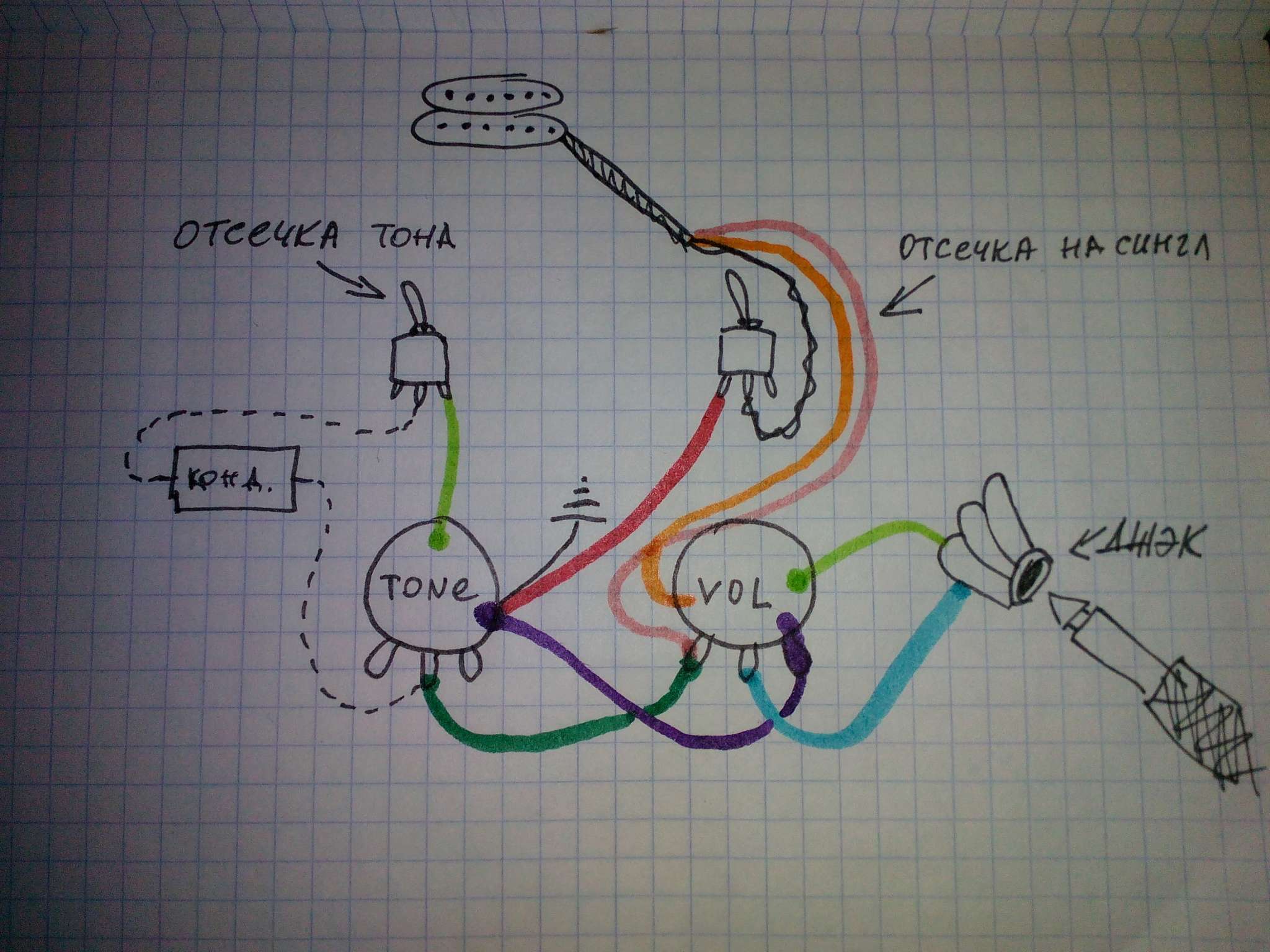

Братцы, помогите решить задачку ???
ДАНО: один хамб, громкость, тон, отсечка на сингл, отсечка на тон.
Все работает, кроме тона. Причем отсечка на тон функционирует на ура. Туплю второй вечер :pozor:

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92705
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #1799 : Ноября 05, 2015, 19:57:05 »
5ta1n, Конденсатор надо не к центральному выводу, а к правому.
