всем привет! помогите мозгу заработать ))

сижу туплю не знаю как свич на лп паять
есть 3 провода в оплетке 1 земля 2 сигнальных
и вот такой тумблер из поднебесной

ну что ж, боюсь, тебя накололи, в оплётке должно быть три сигнальных провода оплётку вешаешь на левое ухо, выхлоп на джек на пару средних контактов справа, сигнальные провода с громкостей на боковые контакты свитча расположенные так же справа

ну да выхлоп на джек
))
уже паяю

Господа, проэкзаменуйте гуманитария.
Это какбе схема блэктоп страта с ПРС-крутушкой.
Взлетит?

Evgeny Bolts, Прошу прощения, давно не появлялся, т к подпалил свой комп и соответственно был сильно занят. Если ещё актуально, то вот например http://www.guitarelectronics.com/product/WD2HH3T12_00/Guitar-Wiring-Diagam-w-2-Humbuckers3-Way-Toggle-Switch1-Volume2-Tones.html

ustr_ustr, На первый взгляд вроде всё нормально.

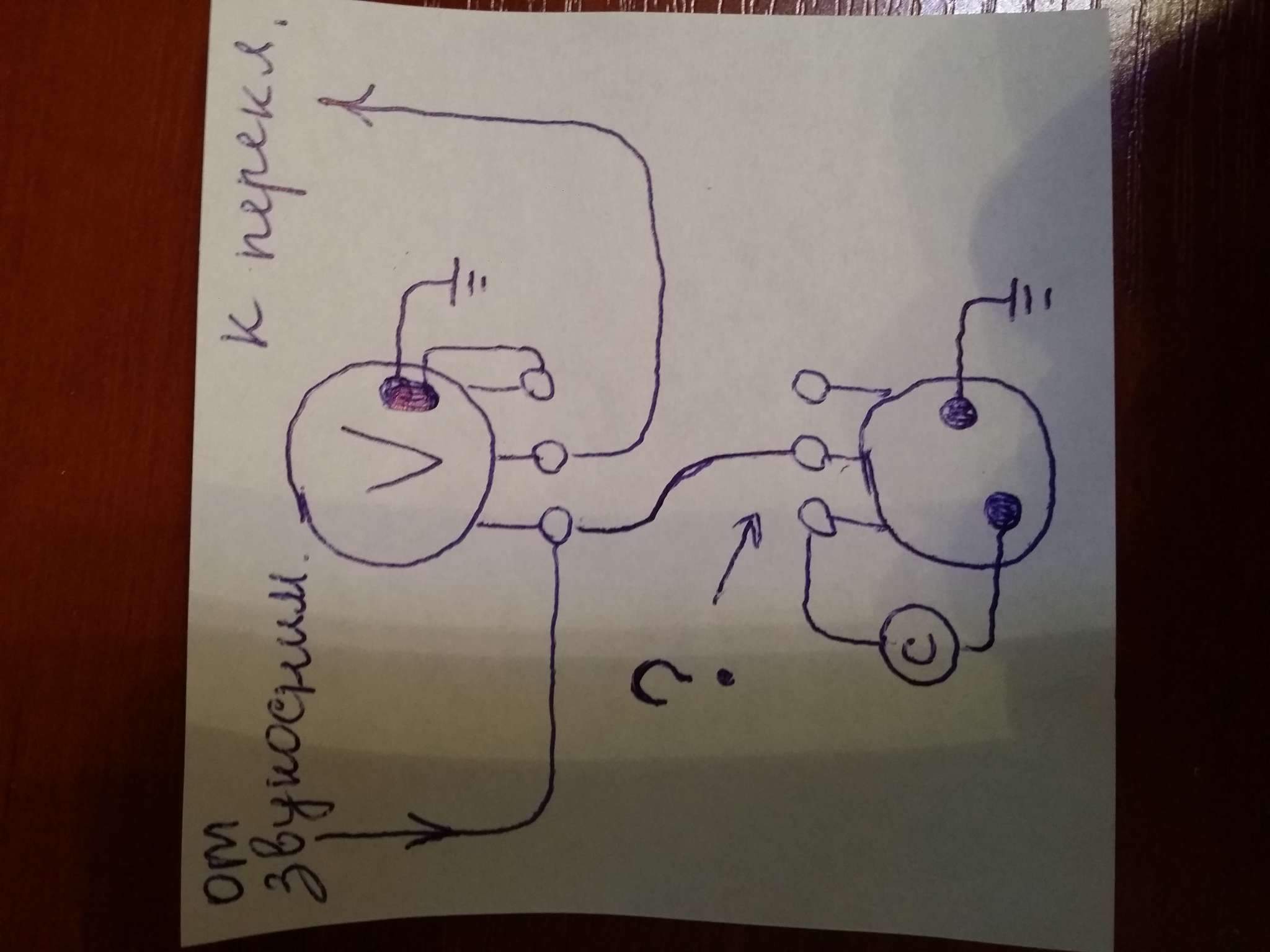

полость эканирована?
тогда провод без экрана

по схеме
если не экранировать - какой смысл менять на такое же...

ИМХО с одним только пятипозиционным выключателем такую схему не реализовать, придется добавить для отсечки пушпулл потенциометр. Тогда при помощи пушпулла будет включаться отсечка, а пятипозиционником уже будут реализовываться комбинации включений бридж или отсечка - (бридж или отсечка) и нек - нек. В этом случае будет универсальная схема, потому как в любой момент, независимо от комбинации включения звукоснимателей можно включать и выключать отсечку.
