Автор Тема: Гитарная электроника (датчики, распайка,...)  (Прочитано 689181 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Антон_988

  • Новичок
  • *
  • Сообщений: 21
  • Фа! Соль!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2040 : Мая 16, 2016, 10:43:07 »

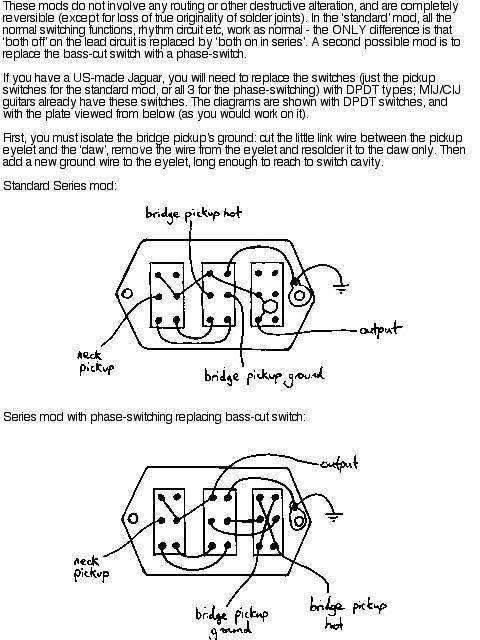

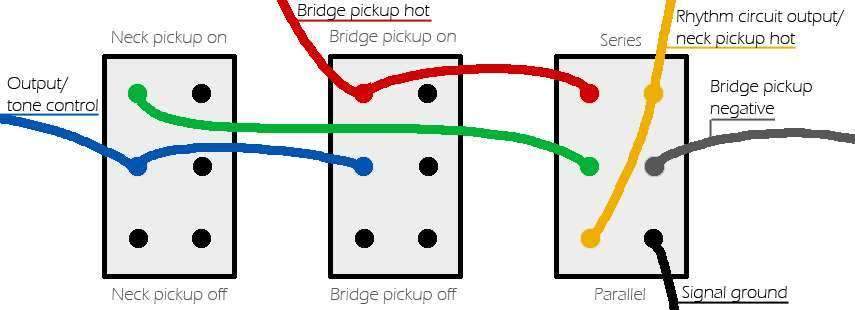

Нужна схема на 2 сингла тип JB и 3 тумблера on/on: включение/выключение нека, включение/выключение бриджа, параллельное/последовательное переключение датчиков. Нашел посредством гугла следующие схемы... Что-нибудь из этого будет работать?

Оффлайн White Rabbit

  • Опытный
  • ****
  • Сообщений: 626
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2041 : Мая 16, 2016, 21:32:17 »
AZG, Спасибо, а то собрался усилок на 100вт брать, и озадачился)

Оффлайн Антон_988

  • Новичок
  • *
  • Сообщений: 21
  • Фа! Соль!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2042 : Мая 17, 2016, 13:34:22 »
Титанический, нечеловеческий, колоссальный, катастрофически неподъемный труд - ткнуть пальцем...

Оффлайн URSA

  • Завсегдатай
  • ***
  • Сообщений: 338
  • Кто к нам с чем-зачем, тот от того и того!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2043 : Мая 20, 2016, 16:18:02 »
Комрады выручайте. В схемах я ничего не понимаю.

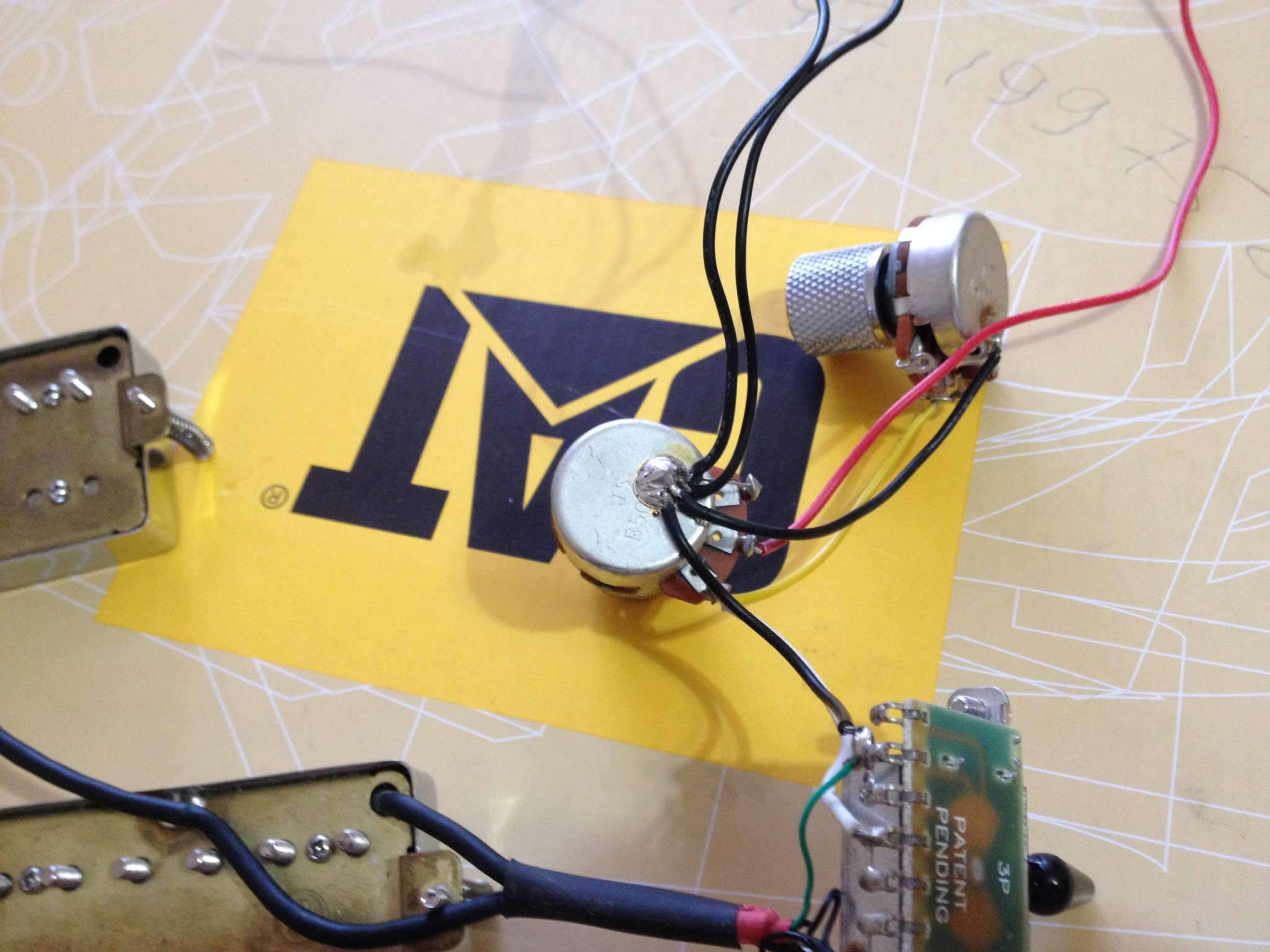

В общем имеется готовый сет в сборе:2118402-02118400-12118402-2
вопрос: какой из проводов куда паять? Черные к гнезду джека? Красный это земля? И как землю к бриджу подвести если бридж фиксированный?
переключатель 3х позиционный.
« Последнее редактирование: Мая 20, 2016, 16:19:44 от URSA »

Оффлайн Dokadoka

  • Эксперт
  • *****
  • Сообщений: 1531
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2044 : Мая 20, 2016, 16:24:57 »
Земля - чёрный. Красный провод - сигнальный. Один чёрный подключаем к бриджу, второй чёрный и красный  - на выходное гнездо.

Оффлайн URSA

  • Завсегдатай
  • ***
  • Сообщений: 338
  • Кто к нам с чем-зачем, тот от того и того!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2045 : Мая 20, 2016, 16:30:00 »
Цитата: Dokadoka от Мая 20, 2016, 16:24:57
Земля - чёрный. Красный провод - сигнальный. Один чёрный подключаем к бриджу, второй чёрный и красный  - на выходное гнездо.
Понял, спасибо. Вот как землю спрятать чтоб аккуратно было? Инструмент будет без пикгуарда.

Оффлайн Павлуха.УЗ

  • Частый посетитель
  • **
  • Сообщений: 221
  • Утомлённый солнцем.
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2046 : Мая 20, 2016, 18:10:51 »

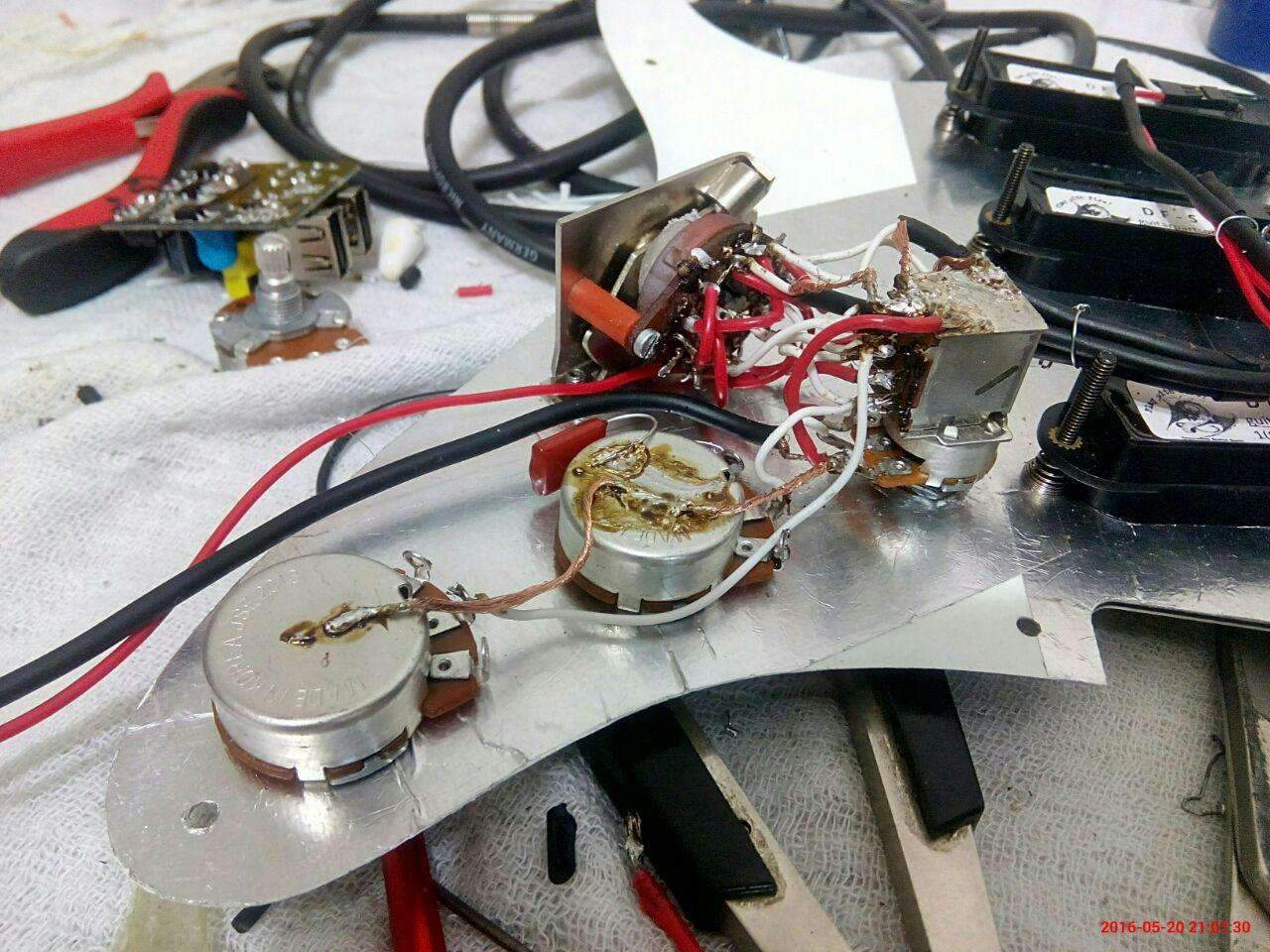

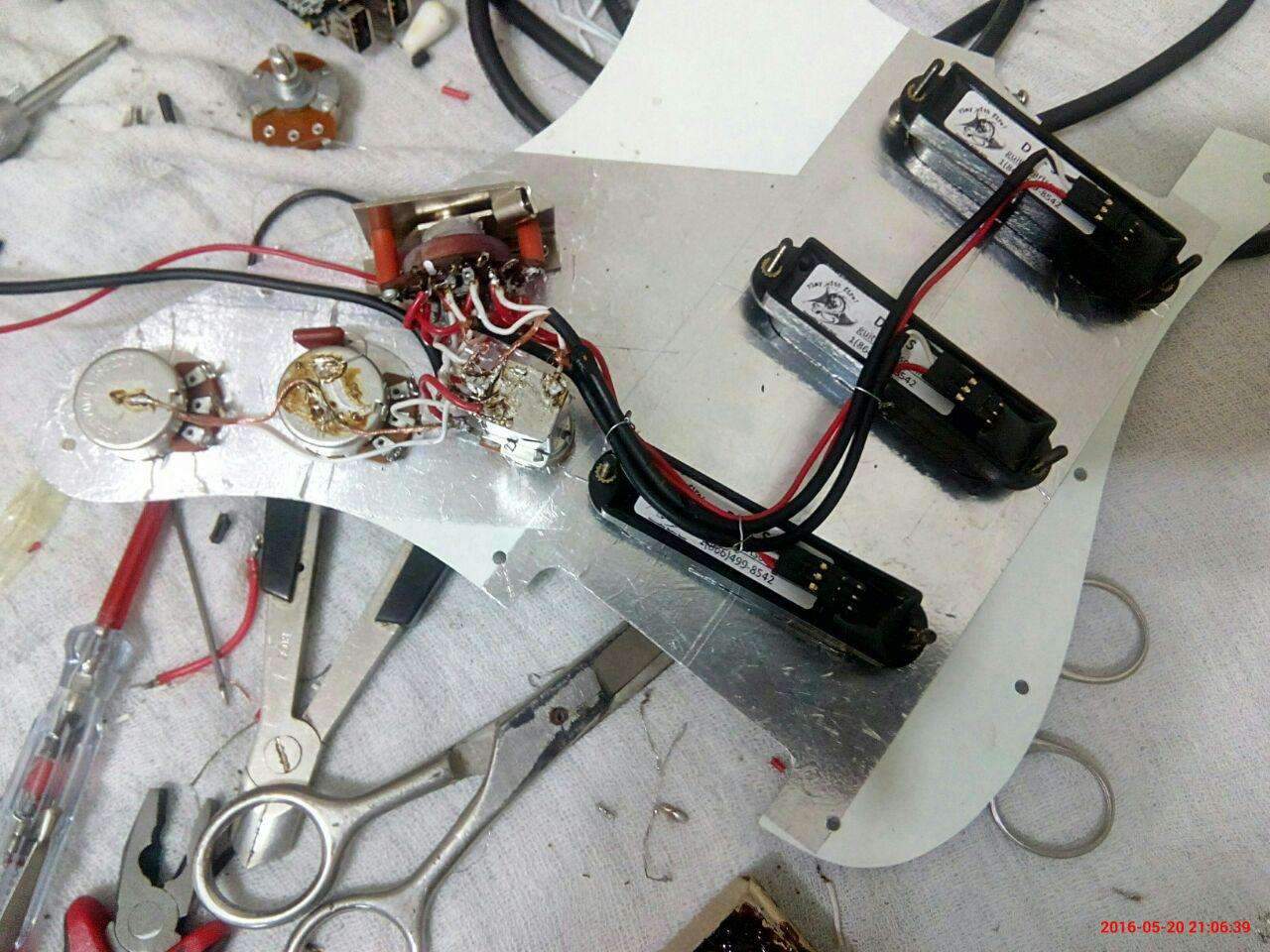

Ну вот, как-то так:


« Последнее редактирование: Мая 20, 2016, 18:13:16 от Павлуха.УЗ »

Оффлайн Иван Парфенов

  • Новичок
  • *
  • Сообщений: 46
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2047 : Июня 01, 2016, 10:30:29 »

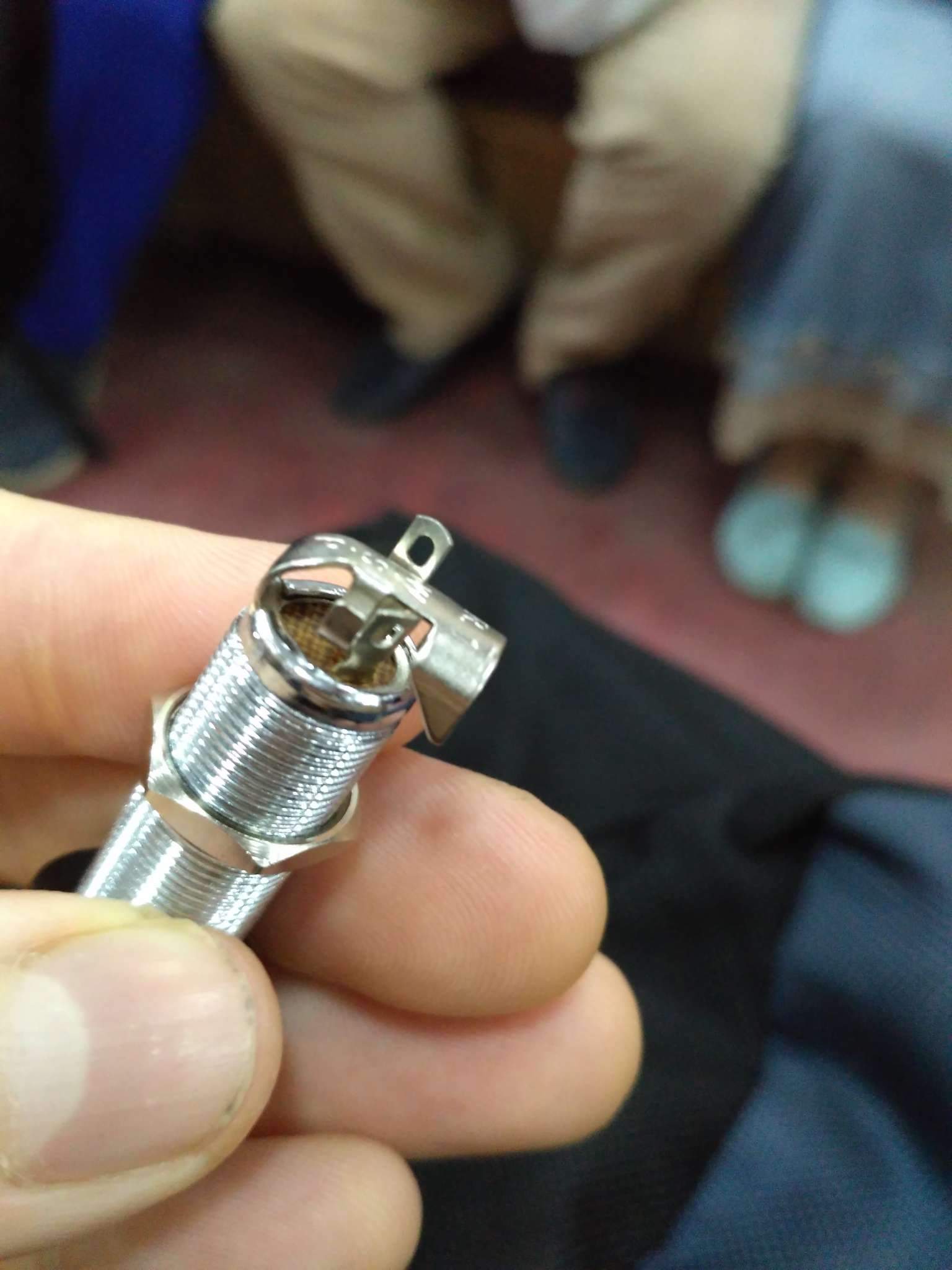

Можете подсказать, что тут к чему паять и зачем там 3 седла для пайки?

Оффлайн Barcel

  • Эксперт
  • *****
  • Сообщений: 1037
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2048 : Июня 01, 2016, 10:43:35 »
Цитата: Иван Парфенов от Июня 01, 2016, 10:30:29
Можете подсказать, что тут к чему паять и зачем там 3 седла для пайки?
Это случаем не Стерео?

Оффлайн Иван Парфенов

  • Новичок
  • *
  • Сообщений: 46
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2049 : Июня 01, 2016, 11:20:39 »

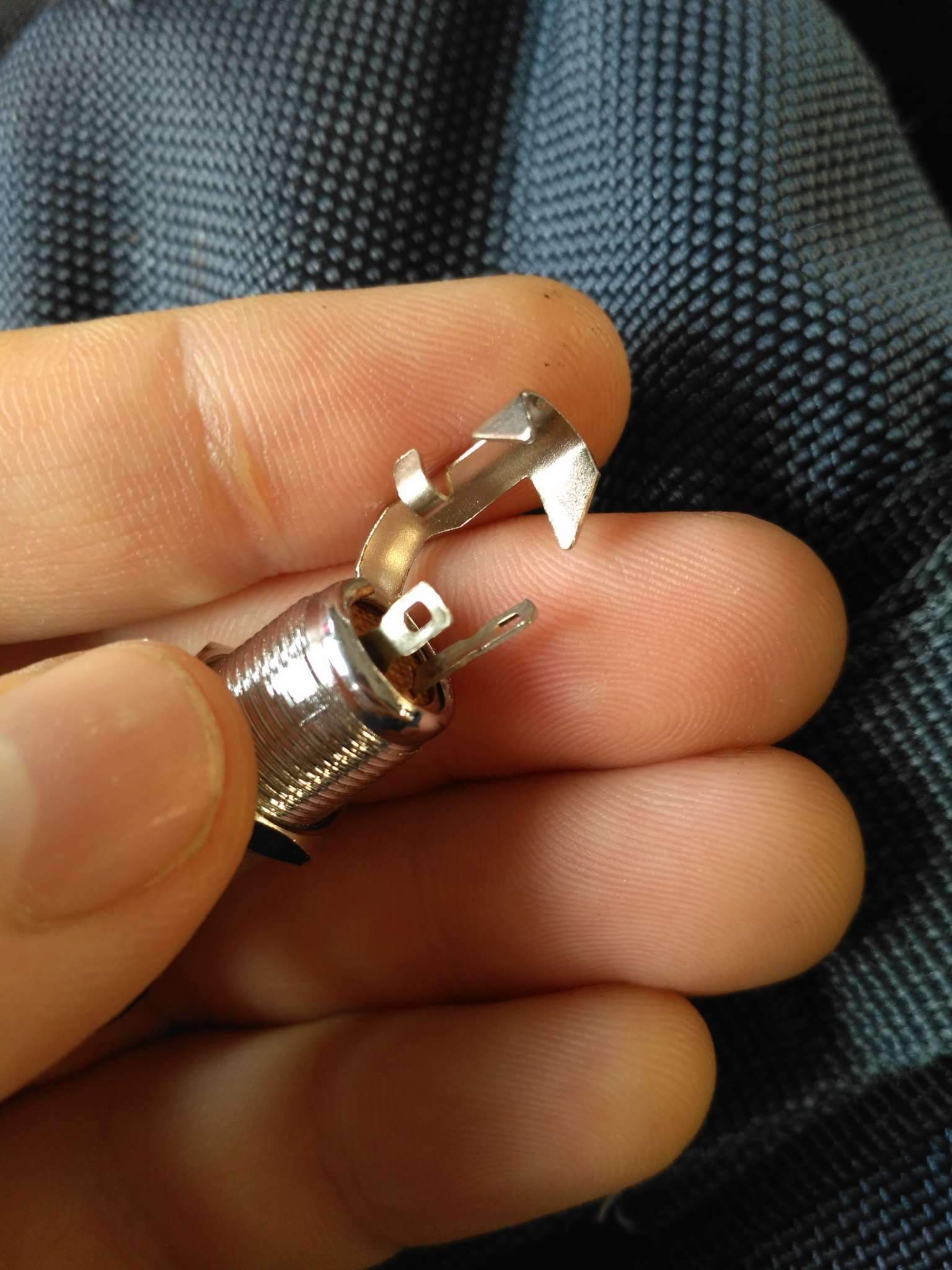

В магазине сказали, что моно. Может то чтобы провод прижимать или выход с корпуса чтобы на землю кинуть?

Оффлайн Barcel

  • Эксперт
  • *****
  • Сообщений: 1037
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2050 : Июня 01, 2016, 12:17:40 »
« Последнее редактирование: Июня 01, 2016, 12:25:57 от Barcel »

Оффлайн Иван Парфенов

  • Новичок
  • *
  • Сообщений: 46
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2051 : Июня 01, 2016, 13:05:30 »
А что там показывать? Обычный гитарный моно штекер, у которого два седла для пайки: землица – корпус и центральный сигнальный.  А ты показал стерео джек. Тот что я скинул называется PaxPhil LJ20 CR
« Последнее редактирование: Июня 01, 2016, 13:14:39 от Иван Парфенов »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10306
  • DIYng Fetus
    • http://cathar.ru
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2052 : Июня 01, 2016, 19:57:18 »
Иван Парфенов, берёшь мультиметр и проверяешь, где какой контакт.

Оффлайн Иван Парфенов

  • Новичок
  • *
  • Сообщений: 46
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2053 : Июня 01, 2016, 20:40:44 »
Да у меня его как и нету. Вот нашел такую фотку, следовательно это для заземления. Но зачем? http://www.guitar-parts.com/sites/default/files/imagecache/product_full/924c.jpg

Оффлайн aupi

  • Эксперт
  • *****
  • Сообщений: 1664
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2054 : Июня 02, 2016, 11:23:10 »
Цитата: Иван Парфенов от Июня 01, 2016, 11:20:39
В магазине сказали, что моно. Может то чтобы провод прижимать или выход с корпуса чтобы на землю кинуть?
Это чтоб на активе батарейка отключалась, когда джек не воткнут.
