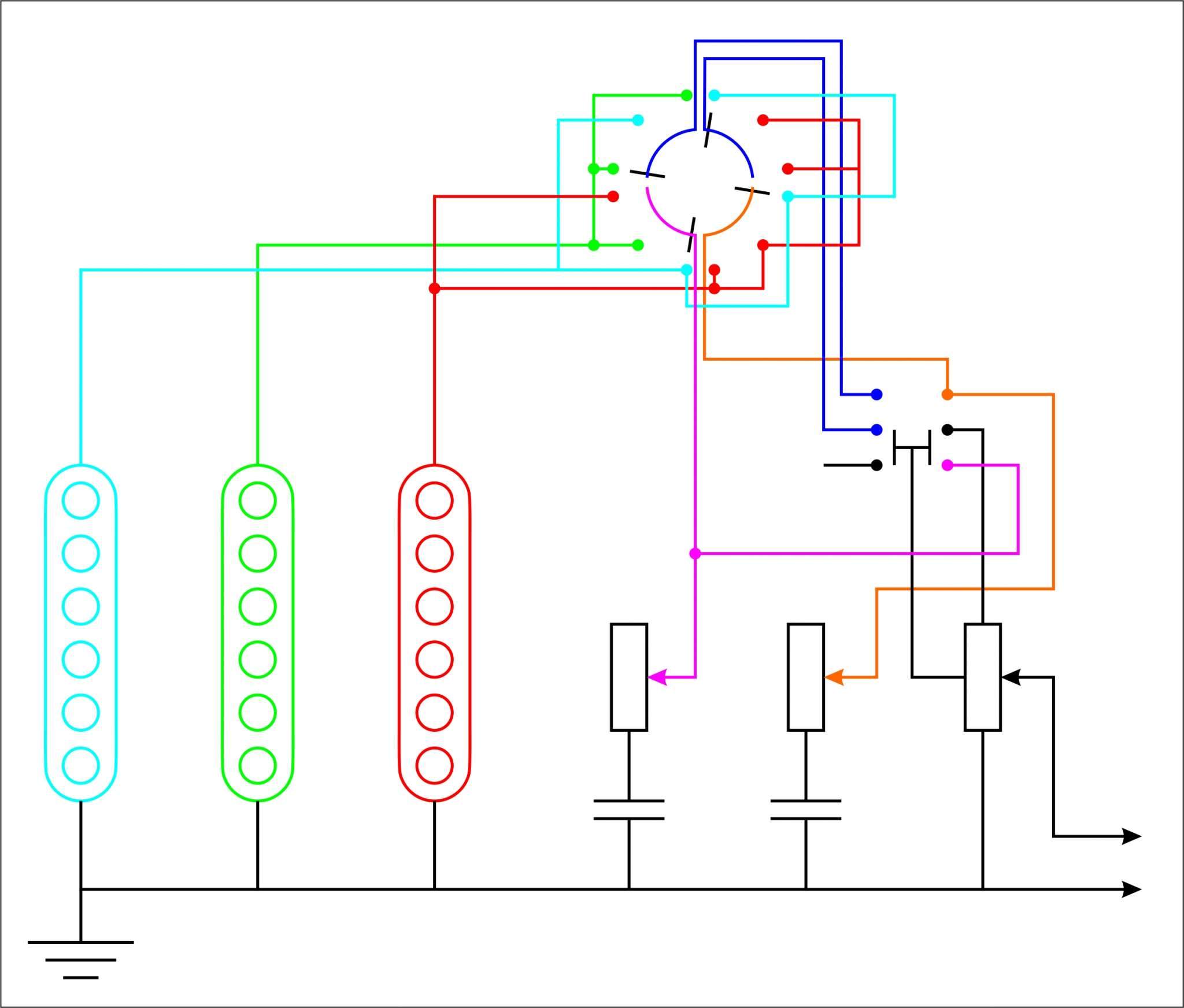

Дамы и господа, всем добрая ночь, сижу вот на работе и думаю о схеме распайки с двумя тонами и одной громкостью. И закралось у меня сомнение: 2 тона, каждый прикручен к своему датчику, но если включены оба датчика одновременно - то тон от любого из датчиков будет влиять на оба, т.к. сигнальные провода датчиков замкнутся и сигнал с обоих полетит через одну убавленную ручку тона в конденсатор и на землю... Таким образом получается не возможно получить одновременно яркий звук с одного датчика и приглушенный со второго.
Собственно вопрос: почему я ни разу не встречал схемы распайки гитары с 2мя тонами и диодами?
На скорую руку накидал на бумажке принципиальную схему (уж извините, камера на телефоне гумно, в паинте рисовать лень)
Кто что думает о подобных решениях? И почему они не используются?
... и добавил:для импортных в обозначении литера А - означает логарифмическую характеристику - сгодится для громкости, В - линейную - нужна для тембра.
Наоборот: Линейная характеристика на громкость, логарифмическая на тон.
Вообще тон ощутимо регулируется где-то в пределах 0-100кОм на потенциометре (навскидку), все остальные 150 на последних градусах поворота потенциометра для резкого увеличения сопротивления, и соответственно сохранения яркости инструмента. Если взять в пример стратовый потенциометр на 250кОм.
