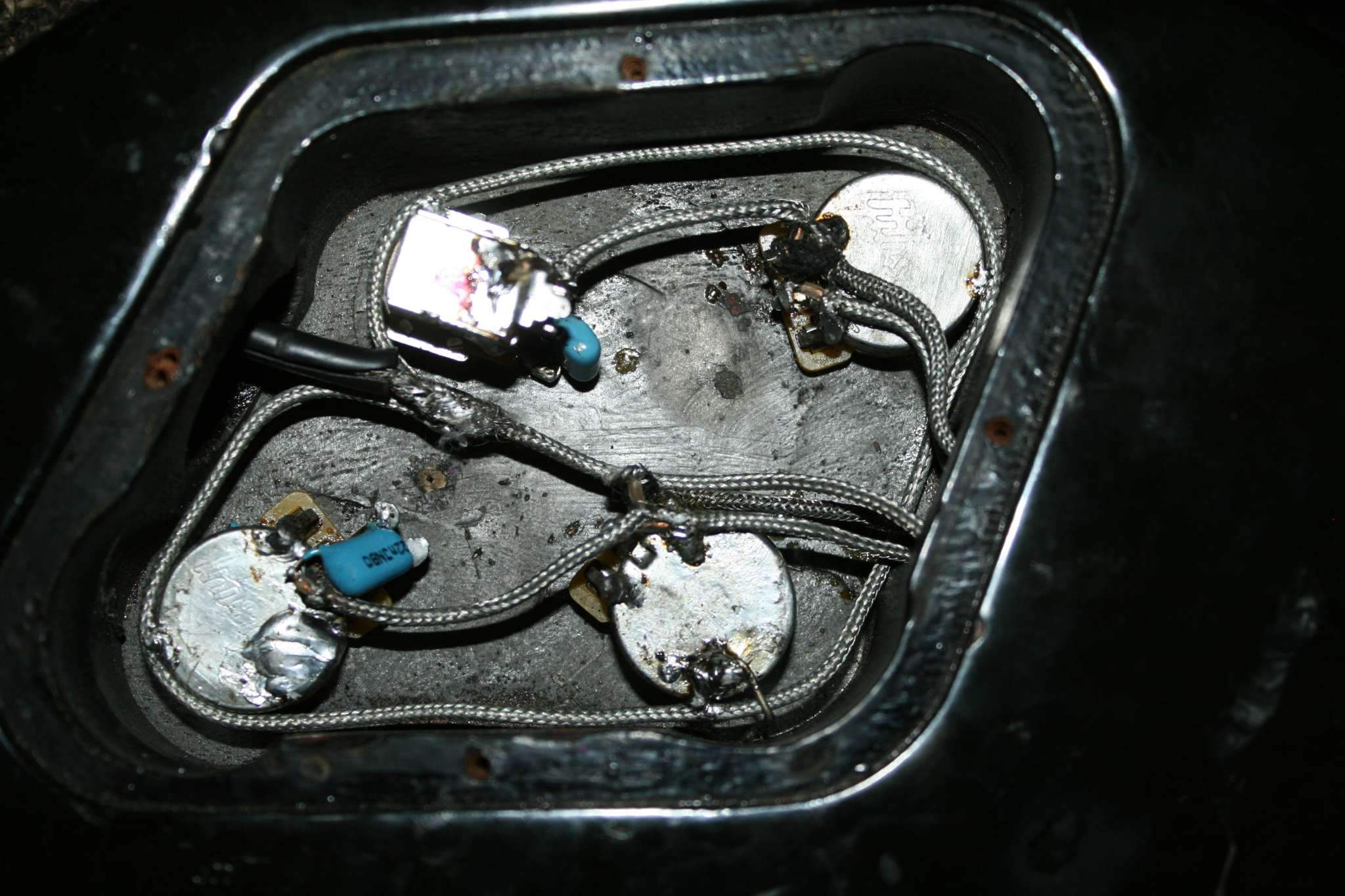

Реакция на струны от отсутствия экранировки. Земли все перепутаны. Этот провод судя по картинке замыкает часть громкости своим экраном.

потцы тона меж сбой попробуй заземлить.....типа звезда...и тестор тебе в помощь мож где закоротил...по ходу провод на бридж заземлен на одной паре...

петлю запаял.....да не правильно меж потами громкости.. буквой п надо......1гро 2 тем 3 тем 4 гром кондитер срезает верха у синглов одна емкость у хамов другая...вот.


... и добавил:

ну так по правилам нам далеко это земля в сети и фильтры т.п... мож поты кто то перегрел и это возможно...а наводок в сети дома нет? и это тоже фон..ээээ..успокойся и займись творчеством..как сказал Пушной все равно не кто этого не услышит)))))))...кроме тебя

заворот кишок))))...как ты будешь относится к своей гитаре так она отнесется к тебе....запаял как свинья жди хрюконья пердежа с фоном т.п )))))

... и добавил:

ты куда в тыкаешься то? комбарь или голова?

Ранее уже писал о проблеме подружить Seymour Duncan AHB-1 и EMG SA, так вот они как то сами собой подружились вр езультате всех экспериментов, но вскоре когда я регулировал высоту сеймура, что то щелкнуло и звук с него пропал датчиков пропал, там провода были припаяны прямо к контактным пложадкам, возможно что-то замкнуло, припаял на провод разъем, одел, все работает, но есть одна большая проблема! При сильной атаке, сеймур проваливается как буд-то отключается, потом возвращается в исходное положение, тоже самое и при постукивании по крышке отверткой, при сильном ударе, слышится громкий хлопок и потом на несколько секунд датчик исчезает из цепи, что это может быть?

Здравствуйте господа, возможно я не по адресу, поэтому сразу прошу прощения. Дело вот в чем,купил за копейки электрогитару,но в ней не работали 2 ручки тона. Решил вскрыть, думал все будет просто, но не тут то было) Вообщем, 2 хамбакера + сингл припаяны к корпусу тумблера, а к непосредственно отверстиям тумблера подключено так: красный хамбакер (1), красный сингл(2), белый хамбакер(3). Собственно от тумблера еще 3 провода отходит, (4) уходит на пот. громкости, (5) на пот. тона, (6) просто торчит) Самый верхний пот. тона (без конденсатора) уходит на корпус тумблера и все. Переключатель работает, но ручки тона мне просто необходимы. Просмотрел много схем h-s-h,но меня в тупик вводит то,что красный и белый провод хамбакера подключен к тумблеру. Надеюсь никого не обидел столь глупым вопросом, заранее спасибо!)
