Автор Тема: Гитарная электроника (датчики, распайка,...)  (Прочитано 576908 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Джон Фрущ

  • Новичок
  • *
  • Сообщений: 3
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2205 : Января 09, 2017, 15:02:17 »
Если не трудно, поподробнее пожалуйста, что именно (какой провод?)  :pozor:

Оффлайн Talis_Man

  • Завсегдатай
  • ***
  • Сообщений: 405
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2206 : Января 09, 2017, 17:05:02 »
Тож имею вопрос))). У меня пазы хамбакеров как и темброблок, экранированы графитом. И собственно в пазах имеются прикрученные к корпусу на контактах провода, которые выведены в темброблок на общее заземление. Так сделал когда то один мастер. Собственно нужны ли они вообще тут?!? (как и экранировка пазов датчиков), я бы эти два проводка вообще выбросил нафиг, если они бестолку стоят))).  А то я тут у Фокина взял звучки, хочу передалать всю коммутацию на гитаре переделать и больше в нее лазить, пока что не сдохнет.
« Последнее редактирование: Января 09, 2017, 17:09:01 от Talis_Man »

Оффлайн Валерий Ващенко

  • Опытный
  • ****
  • Сообщений: 834
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2207 : Января 09, 2017, 17:34:55 »
Talis_Man, - убери провода, графит тоже можно смыть растворителем, если он не залит сверху лаком, - хамбакер с экранированным проводом самодостаточное устройство и  не требует экранировки. Как впрочем и синглы.

Оффлайн Dokadoka

  • Эксперт
  • *****
  • Сообщений: 1531
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2208 : Января 09, 2017, 17:59:41 »
Валерий Ващенко! Ну, не надо так смело о синглах, не надо...

Оффлайн Валерий Ващенко

  • Опытный
  • ****
  • Сообщений: 834
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2209 : Января 09, 2017, 18:39:39 »
Dokadoka, - кусочка фольги на пигарде под резисторы и свитч - достаточно.  проверено временем и  практикой.

Оффлайн Dokadoka

  • Эксперт
  • *****
  • Сообщений: 1531
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2210 : Января 09, 2017, 22:12:00 »
 Валерий Ващенко! У каждого своя практика. Я предпочитаю качественную экранировку медной или алюминиевой фольгой по всем правилам. Мне так привычней.

Оффлайн Валерий Ващенко

  • Опытный
  • ****
  • Сообщений: 834
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2211 : Января 09, 2017, 22:47:10 »
Dokadoka,  -неужели ты думаешь, что я за свою практику не проходил весь этап загонов про " качественную экранировку медной или алюминиевой фольгой по всем правилам."?,  100 500 страниц описано про правильную экранировку, ну пусть будет один пост про то, что не нужно экранировать никакие датчики, никакие каналы, никакие карманы , если используются экранированные провода, и достаточно фольги на пикгарде страта, на телекастере достаточно штатного контролплейта, как это   делают на дорогих кастомшопах от фендер, и как это сделано на гитарах великих гитаристов, которые понимают в этом толк, и у которых гитары  гудят как паровоз, когда они не вовремя убирают громкость, на каких-то не очень ответственных видеороликах, да и на концертах бывает.

Оффлайн Dokadoka

  • Эксперт
  • *****
  • Сообщений: 1531
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2212 : Января 09, 2017, 22:54:08 »
Валерий! Не надо столько пара выпускать. Я высказал СВОЁ личное мнение, и никому его не собираюсь навязывать. Я написал, как делал, делаю, и буду делать. А Вы делайте, как считаете нужным. У каждого из нас свой опыт. Успехов в работе.

Оффлайн Talis_Man

  • Завсегдатай
  • ***
  • Сообщений: 405
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2213 : Января 09, 2017, 22:57:07 »
Talis_Man, - убери провода, графит тоже можно смыть растворителем, если он не залит сверху лаком, - хамбакер с экранированным проводом самодостаточное устройство и  не требует экранировки. Как впрочем и синглы.
Валерий, спасибо! Собственно догадывался, что они там не нужны.. только петли их проводов получались лишние...

Оффлайн Валерий Ващенко

  • Опытный
  • ****
  • Сообщений: 834
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2214 : Января 09, 2017, 23:00:36 »
Dokadoka,  - ну я тем более никому не навязываю, человек спросил - я ответил, может еще кому поможет.

Оффлайн Lugal Ki En

  • Новичок
  • *
  • Сообщений: 8
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2215 : Января 29, 2017, 21:10:07 »
Добрый вечер. Ребята помогите пожалуйста с распайкой данного сэта Dimarzio Drop Sonic +  Air Norton
Схема 2 хамба громкость и тон+пушпулл
 :rolleyes:
Мб кто то схематично поможет, ибо на сайте димарзио всё не просто, у теж же сеймуров нагляднее видно..(

Оффлайн Mendelson

  • Новичок
  • *
  • Сообщений: 59
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2216 : Января 29, 2017, 22:45:02 »

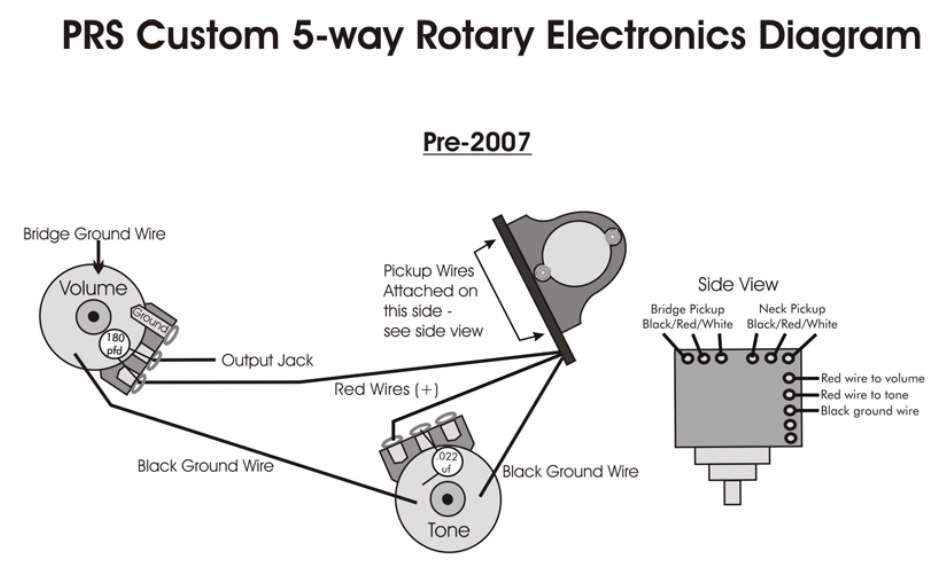

Датчики PRS Dragon ll.
Распаяно все по схеме
Внутри все экранировано.
В датчиках залит парафин.
С месяц назад появилась жуткая обратная связь на бриджевом датчике.
На неке все в поряде.

Вопрос: датчик уже всё или что-то можно сделать?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91799
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2217 : Января 29, 2017, 23:42:18 »
Mendelson, Попробовать распаять напрямую на гнездо. Если ОС остается, тогда парафинить датчик.

Оффлайн Валерий Ващенко

  • Опытный
  • ****
  • Сообщений: 834
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2218 : Января 29, 2017, 23:46:06 »
1. Фидбек и экранирование никак не связаны между собой.
2. Часто причиной заводки бывает плохо установленная крышка на датчик, крышку перед припоем надо хорошо обжать, между катушками и крышкой должен быть демпфер.
3. Если крышки на датчике нет, попробуй  снять датчик с гитары, и прогреть строительным феном, без фанатизма , чтобы не расплавить каркасы и изоляцию , может быть парафин протечет глубже и может быть это поможет. Поставить пожестче пружины. Не факт, что все это поможет, но в силу простоты способов - попробовать можно. Странно то, что это появилось со временем,  обычно датчики такими рождаются. Может быть у тебя появились новые девайсы в цепи, -  интенсивность фидбека отличается у разных приборов.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91799
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2219 : Января 29, 2017, 23:48:06 »
Валерий Ващенко, На самом деле такое как-раз со временем вылезает если было механическое воздействие на датчик и парафин внутри посыпался.
