Bulldozerrr, На одной моей гитаре была похожая проблема, творилась какая то чертовщина, прозвоны ничего не выявляли, был заменен датчик, отпаян переключатель и отсечка - в итоге оказалось что му чудит гнездо джека - вот как вообще можно было на него подумать

Джеки на кабеле нутрик, гнездо свитчкрафт американский.
Хотя надоть залезть посмотреть гнездо, может подзакисло. Изопропанол, ластик и все такое.

Таки полез опять в весло и кажется нашел причину трабла. При ранее осуществлявшихся неоднократных вмешательствах в потроха надломился провод идущий с центра земляной звезды (на корпусе потца тона бриджа) на землю выходного гнезда. Потянул провод, а он возьми и отвались. Заменил на новый провод (старого по длине не хватало). Все ол райт. Даже зазвучало весло по новому. Правильно зазвучало, а я уж думал датчики парашные.
Переклюк там стоит риальне олдовый готох. Ваще кул. Еще гибсон стайл с длинными контактами. Менять его на короткоконтактный новодел - это варварство. Глюкают то в основном современные скады короткоконтактные.

Схемы  в  принципе  одинаковые.  Делай  первую.  На  второй  земляной  перемычки  между  корпусами  потов  не  хватает.

... и добавил:

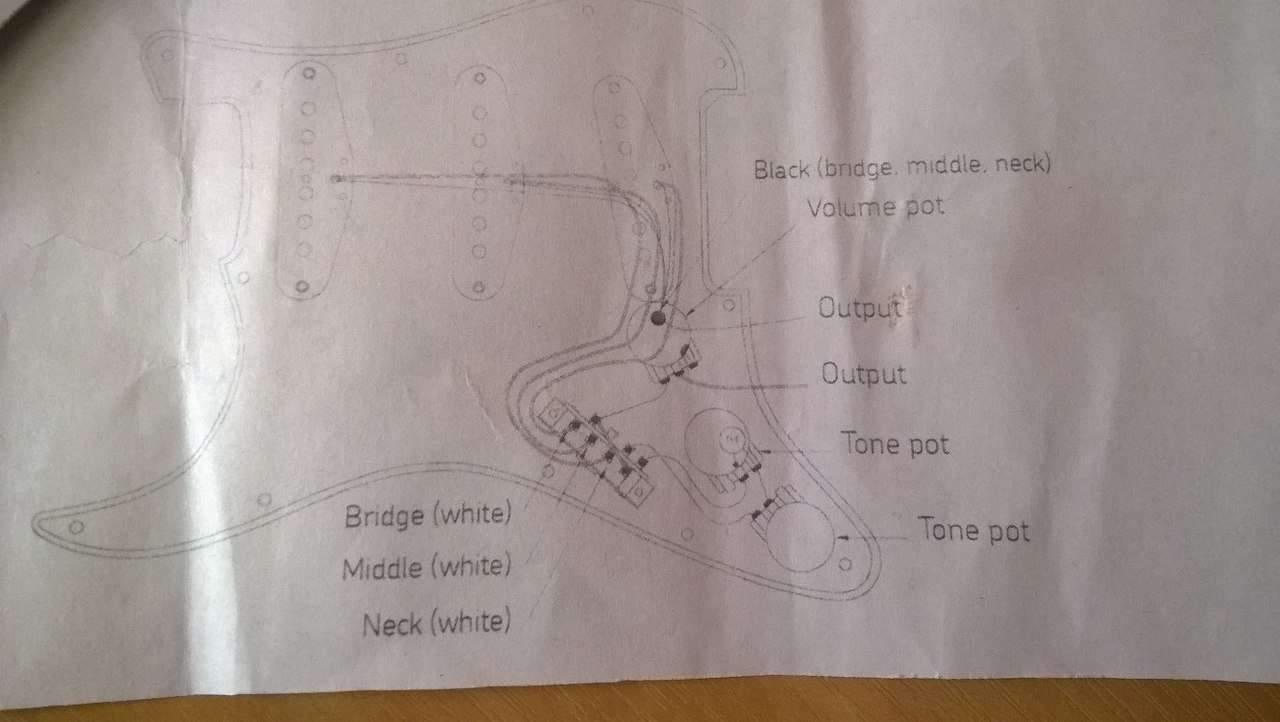

Хелп! Не получается распаять стратокастер. В крайних положениях переключателя стоит гул вместо звука. Датчики Приборы, хот кастом. Схема распайки на фото.. я так подозреваю, что во всем виноват свитч.. Может кто глянет какие коррективы надо внести в схему.

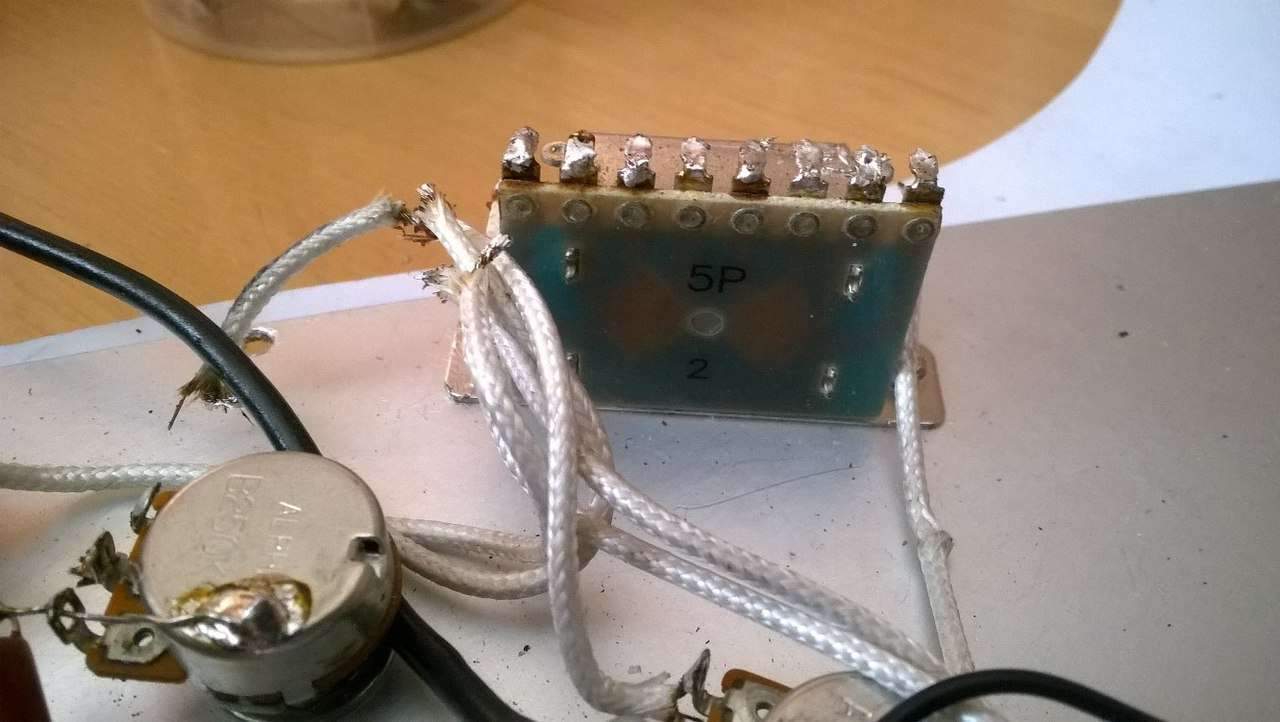

Talis_Man,  - у тебя разные переключатели на гитаре и на картинке. На гитаре два центральных это общие, а в стороны - группы. Исходя из этого скоррекируй схему распайки.

Александр Журавлёе, на лесполах принято заводить землю от стопбара - это короче путь к потенциометрам, и на ЛП часто бывают тонкие резьбовые шпильки на тюноматике, к которым будет проблематично подвести землю.

Ребят, перепаивал провода , решил вот отогнуть штуку, который закрепляет Джек на гитаре и оторвал ее. Как она называется ? Где купить можно ?

Спасибо большое за ссылочку
