Доброго дня,господа. Прикупил тут по случаю гитарку. Не бог весть какая,Yamaha Pacifica 012. Для занятий мне пойдёт. Прошлый владелец говорил,что экранировал и что то там пререпаивал. Собственно вопрос. Всё ли по схеме правильно и нафига тут та белая штука,которая припаивается прям к фольге? В электронике,тем более гитарной не силён от слова никак. Помогите разобраться. Может что куда перепаять,или изменить. Так то вроде звук есть,но опыта с гитарами нет. Мож не так это всё должно работать и звучать? Спасибо. Фотки прилагаются

никто не поделится схемкой?)
имеем: Страт, 5-way туда-сюда, два мини-хамбакера в неке и мидле, обычный хамб в бридже (все датчики сеймуры), имеется 1 пот 500К на громкость, 1 пот 250К на тон мидл, и 1 пот пуш-пулл на нек
Хочу: 1-бридж, 2-бридж+мидл, 3-мидл, 4-мидл+нек, 5-нек, возможность в любом режиме превратить хамб в сингл, на нековый например есть пушпул, на остальное могу запилить тумблеры, как нарисуете то и поставлю, не принципиально, простейшую схему классическую знаю, с отсечками плаваю, может есть альтруист который нарисует как что куда?)

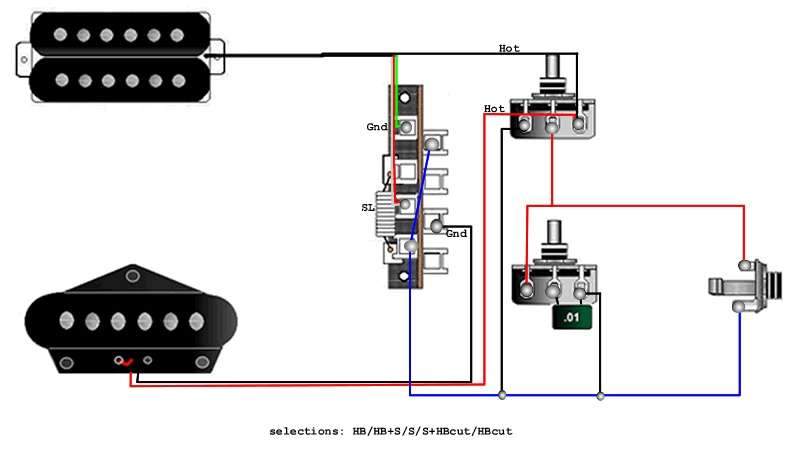

Получается распайка, как с синглами.
Если катушки в хамбах последовательно, то хамб, если соединение(красные кружки) посадить на землю, то будет одна катушка работать = отсечка

(нажмите чтобы показать/спрятать)

спасибо, получается на тумблеры повесить землю и красный с белым провода соответственно?)

Привет всем.
Собрал тут Йолана Галакси басс...
Заказал крутилки у америкосов, всё поставил.
Но громкость работет не линейно.
Сначала скачок вниз резкий, потом уже плавно до нуля.
Собрал всё по схеме.

Они разные для Vol и Tone. Логарифмические и линейные от угла поворота. Что за поты, какие буквы написаны? Прям американские? У разных стран может быть разная маркировка.

А вообще, чехи всегда славились крутилками со "скачком".  Так что считай ремонт трушным.

Так как положено, на громкость А, на тон В.
Крутилки отсюда: http://www.mlaval.com/

А куда втыкаешь Басс? Не в линию ли компа?

Если в нормальный инструментальный аппарат... ну тогда только поты местами поменять попробовать.

Не, не в комп. В пульт и в линию.
Попробую воткнуть в под.

Парни объясните плиз,на что цепляется,к чему припаивается земля ? Чет не могу вьехать  На тудасюдашку а затем на гнездо ?

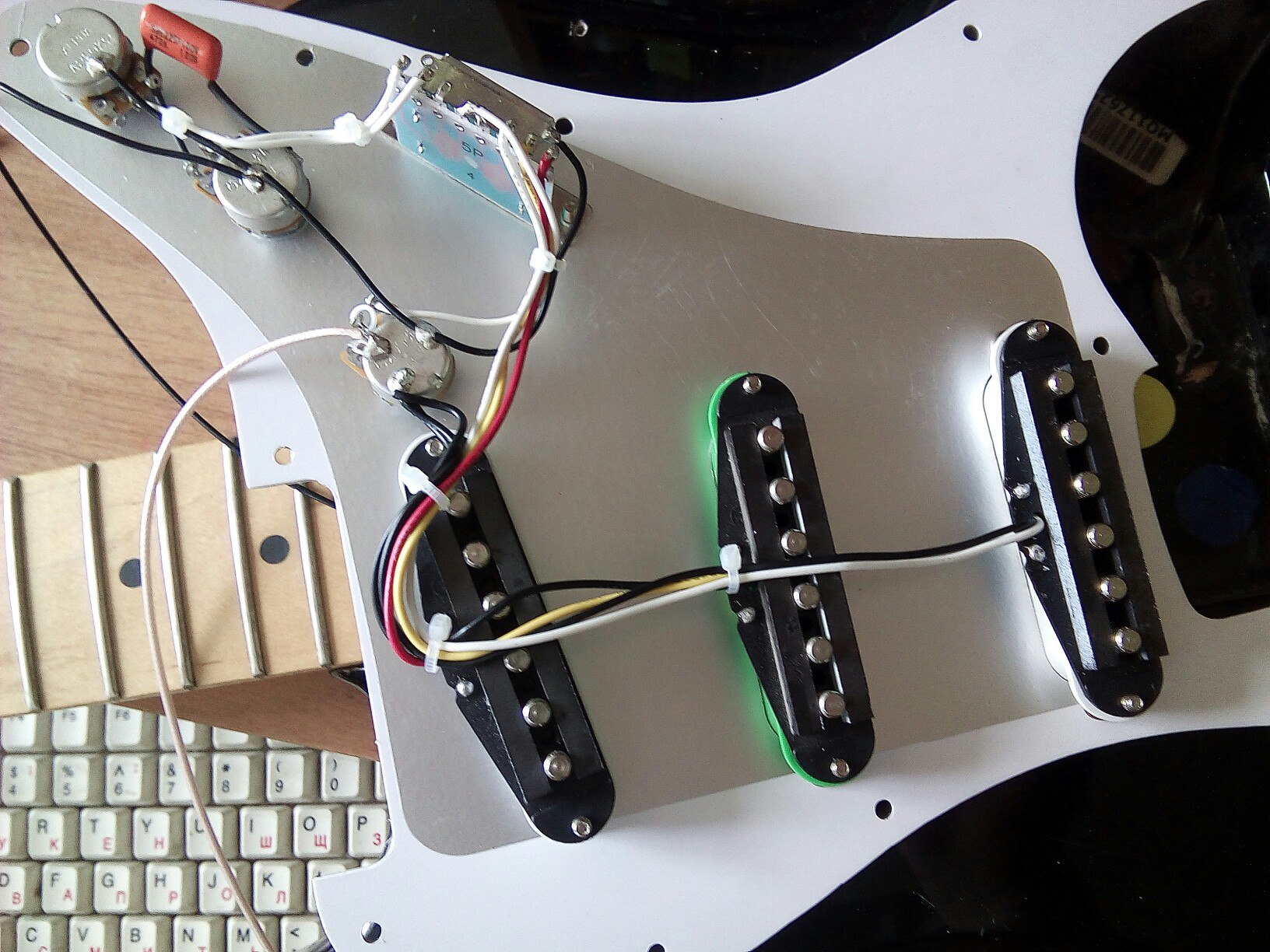

когда много верхов выдают синглы на страте, что не так спаял? Может ли так влиять не туда припаянный конденсатор зелененький? Просто смотрю он на разных гитарах по разному припаян (на разных потцах) и ещё и разных размеров.

... и добавил:

и вот на этой фото почему то нет звука.

правильно ли припаян провод идущий на джек?
