Припаять к проводам датчиков несколько дополнительных жил, и потом на каждую группу контактов переключателя их подсоеденить

Вот 6 мм Диаметр Вала 3P6T 3 Палуб Группа Канал Поворотный Переключатель
 http://s.aliexpress.com/3Mj6rQJR

Можно одним вариантом пожертвовать.

Вопрос, как это все будет выглядеть на схеме?

Вот 6 мм Диаметр Вала 3P6T 3 Палуб Группа Канал Поворотный Переключатель
 http://s.aliexpress.com/3Mj6rQJR

Можно одним вариантом пожертвовать.

Вопрос, как это все будет выглядеть на схеме?

Ну я бы отказался от варианта OFF, т.к. потенциометр громкости это делает в любом случае.  А схему бы разводил следующим образом: минусовой вывод бриджевого звучка на массу, остальные три - на центральные выводы галетника, каждый - на свою группу. А далее уже попозиционно разводить, в зависимости от того, что и в каком положении мы хотим получить. Рисовать дольше, чем паять))

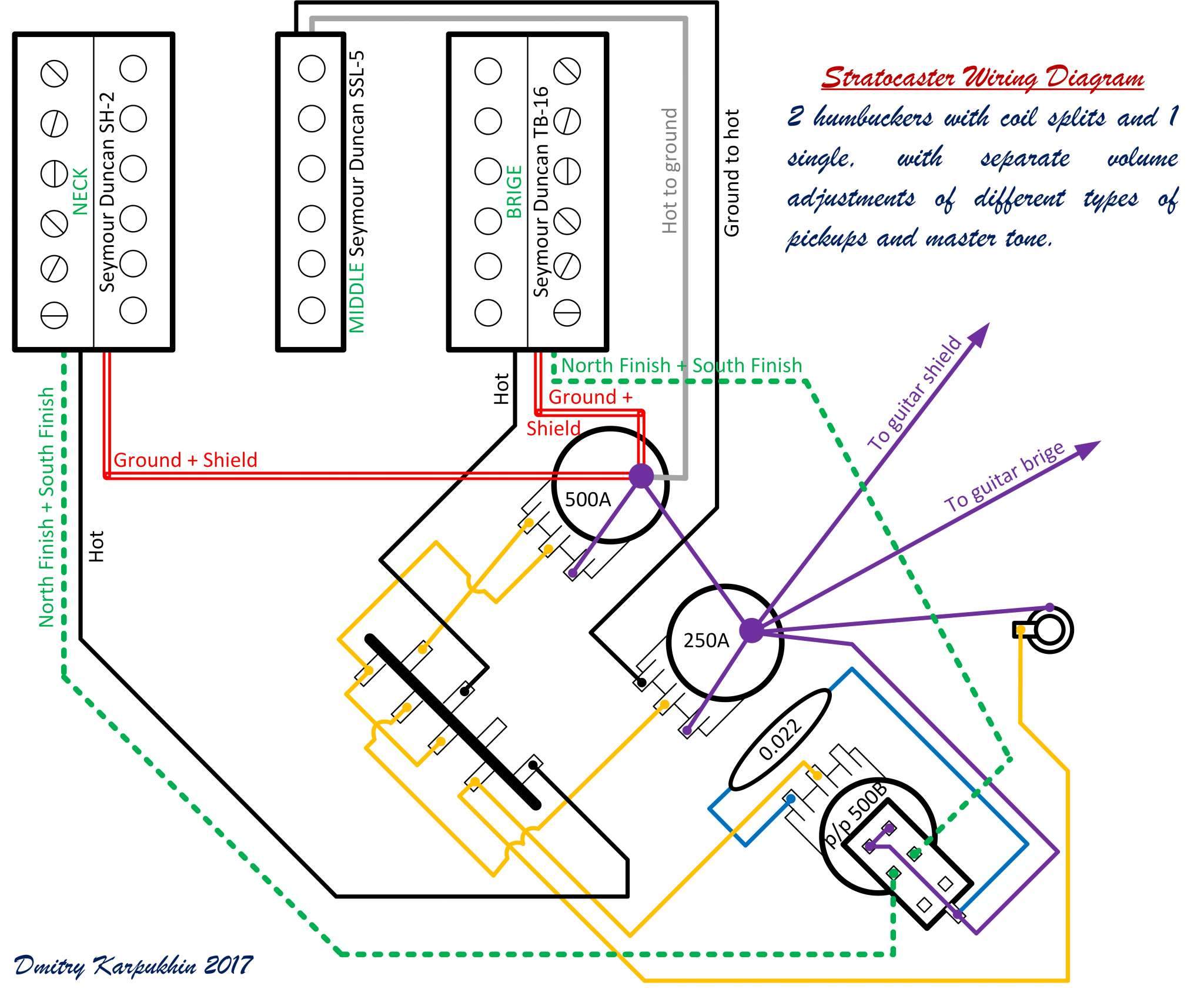

Всем привет! Хочу со временем проапгрейдить трехсингловый страт до HSH с отсечками и отдельными громкостями для хамбов и сингла. Набросал схемку, посмотрите, нормально всё, не накосячил?

ну что ж, Ну ты бы хоть сказал что хочешь получить то. А то без конечной цели можешь что угодно куда угодно паять.

Парни, кто может заочно помочь вылечить от фона Гибсон Спэшл? Купил, блин, на свою голову... весь могз, гад, выел уже...
Система такая: когда отпускаешь обе руки - пофанивает. Не то, чтобы конец света, но довольно хорошо слышно. И, что самое мерзкое,  когда опять касаешься любой металлической части (струны, бридж, джек) - касание сопровождается щелчком, и фон пропадает. Достал, подключил Хамер ХТ индонезийский - фона ноль, и разницы - есть руки на струнах или нет - тоже ноль.
Изначально распайка была, как всегда - на корпус соответствующего потенциометра экран провода от датчика, туда же загнутое левое ухо пота. Корпуса потов соединены (нэк - громкость - тони бридж - громкость - тон), и с бриджевого Тона уже уходил общий провод на джек, ну и сигнальный, соответственно, туда же (на джек) с тогл-свича. Перепахал всё: отделил левые уши потов от корпуса, соединил их звездой. Корпуса потов - отдельно своей звездой, все железки (корпус тогл-свича и бридж) - туда же, к корпусам потов, и уже с последнего пота - прямо на джек. Туда же, на джек, отдельным проводом - сигнальную землю. Результат - абсолютно тот же. Я просто зверею - у меня усилки -хайгейнеры молчат, вроде как понятие имею о разводке земли, а тут со сраной балалайкой не справлюсь
У кого есть время и терпение - пожалуйста, помогите в личке, чтобы тут не разводить дебаты. Просто пошаговая инструкция - откуда куда и каким проводом, если ещё и с объяснением почему - вообще будет супер   хотел сделать до субботы и забрать с собой в поездку, и застрял...

Дмитрий Карпухин,
Спасибо за отклик! Я ещё ночью подумал немного, почитал,кто как боролся с этим, и пришёл к выводу, что надо, походу, таки экранировать его...
Мой Хамер с завода экранирован графитом, потому и тихий.Больше вариантов я не вижу
