Автор Тема: Гитарная электроника (датчики, распайка,...)  (Прочитано 576951 раз)

0 Пользователей и 3 Гостей просматривают эту тему.

Оффлайн Папа-Карло

  • Эксперт
  • *****
  • Сообщений: 1526
  • атятя
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2460 : Декабря 23, 2017, 04:51:37 »
Ну если включить логику то не для красоты же сделали второй ряд сердечников. А иначе хватило бы и одного.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2461 : Декабря 23, 2017, 10:19:58 »
Да я и не против. Но логика разная может быть. Потому и хотел бы с оригиналом сравнить поведение.

Оффлайн Папа-Карло

  • Эксперт
  • *****
  • Сообщений: 1526
  • атятя
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2462 : Декабря 23, 2017, 11:06:38 »
А какая еще может быть логика?
Оставил клич в ветке бассистов, может кто простучит

Оффлайн Никита Стульников

  • Опытный
  • ****
  • Сообщений: 931
    • Мой п*здюк (проект)
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2463 : Декабря 27, 2017, 21:42:19 »
Папа-Карло, ну я играл примерно годик на активном басу, схемы его работы не знаю, т.к. не снимал крышку, только батарейки менял. но все сердечники хорошо простукивались отверткой

... и добавил:

https://www.skifmusic.ru/product/333123-traben-chaos-attack-4-black-burl-sale-bas-gitara-cvet-seryy загуглил. пишут преамп тут активный стоит. это как я понял звучки пассивные и после них уже преамп с эквалайзером/знак вопроса/
« Последнее редактирование: Декабря 27, 2017, 21:46:10 от Никита Стульников »

Оффлайн Папа-Карло

  • Эксперт
  • *****
  • Сообщений: 1526
  • атятя
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2464 : Декабря 28, 2017, 06:37:09 »

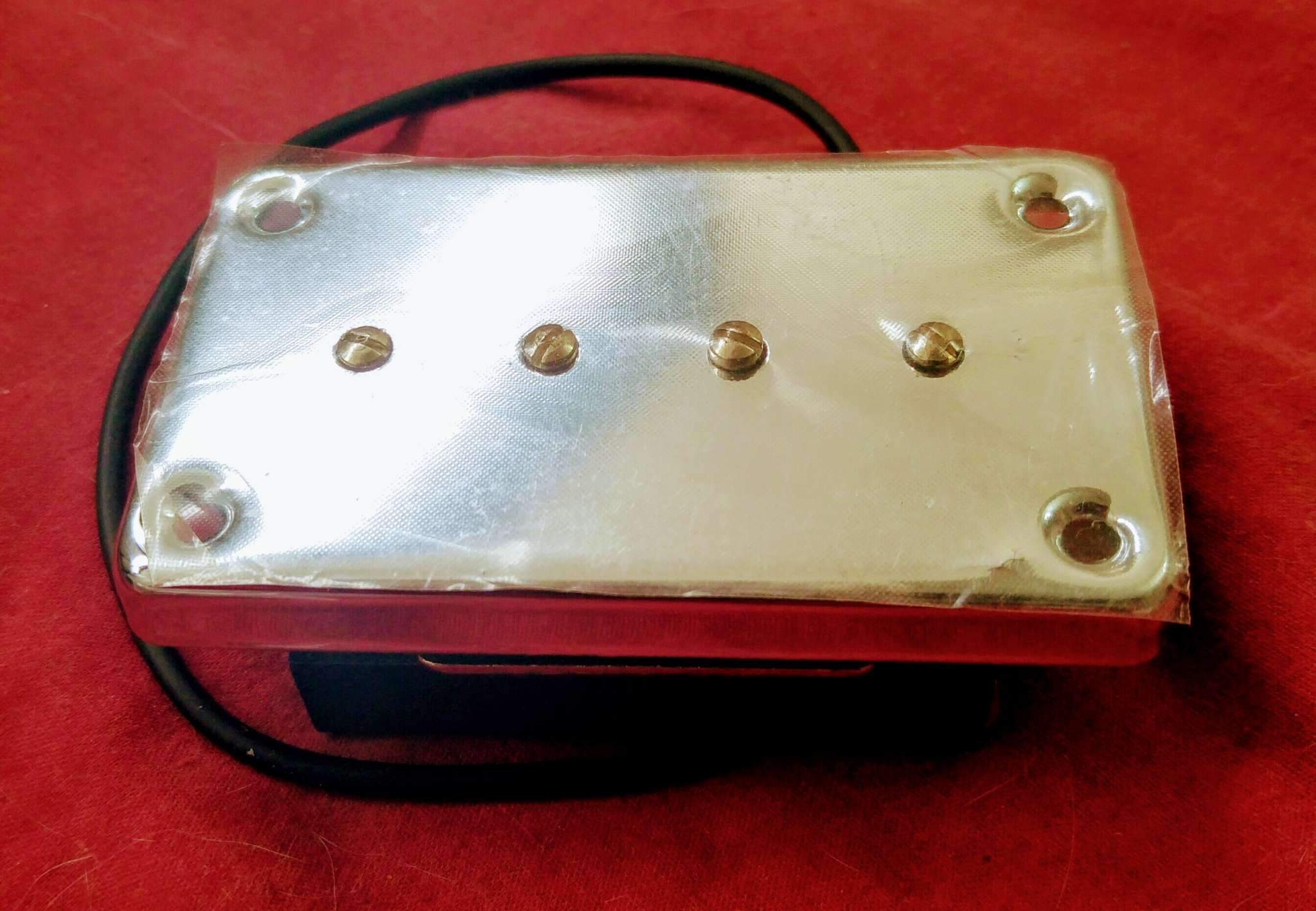

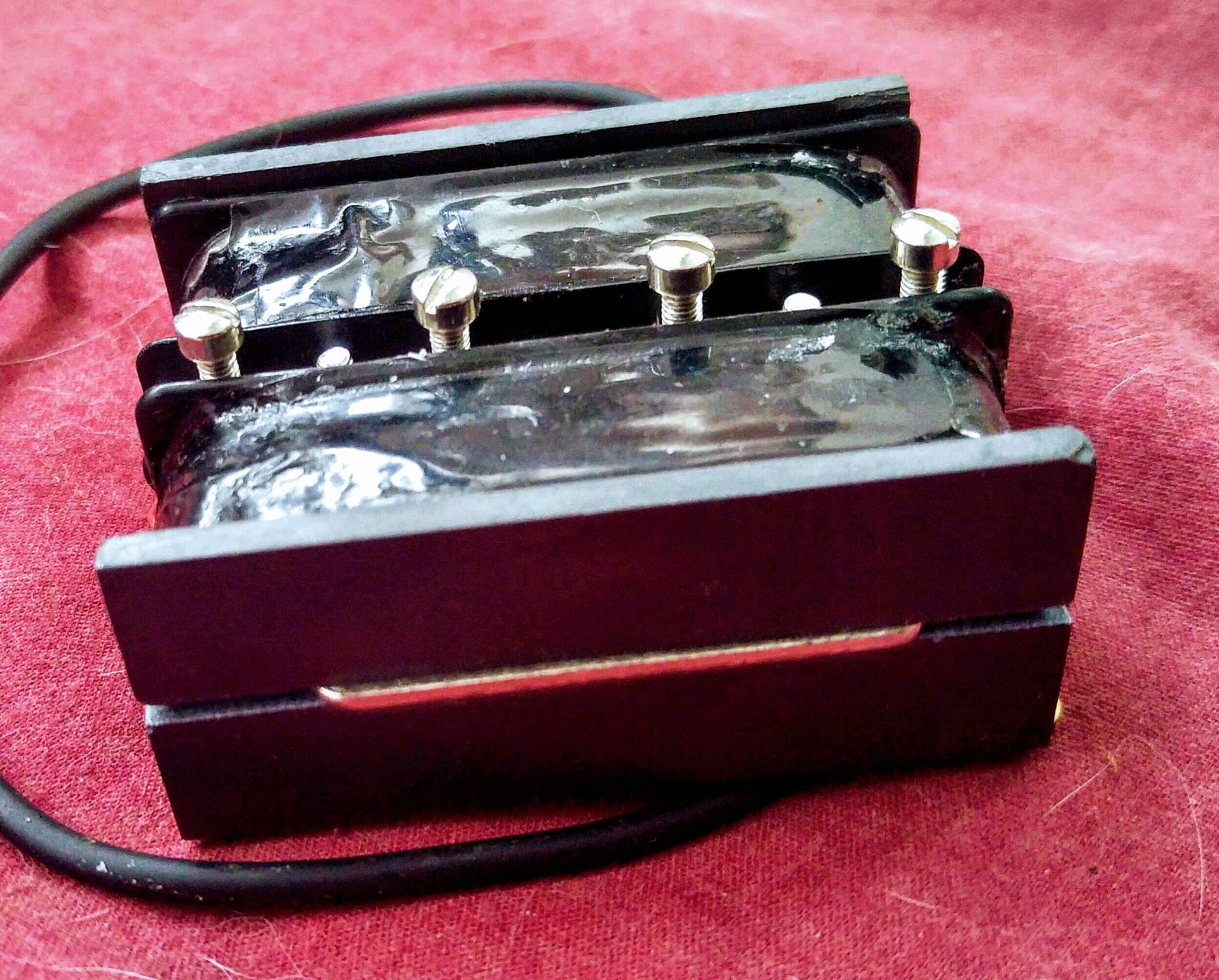

Ок, спсб, датчик 100 % косячный. Но китаец уже согласился на возврат денег. Да и написали мне что от такой схемы (низкоом + преамп) один лязг, звон и никакого баса. А мне то как раз наоборот нужно му-му и бу-бу по этому ограничусь одним вот таким клоном гибсона в неке (artec ebc4). Осталось дождатся приезда грифа и будем собирать.

Оффлайн Dubtennis

  • Новичок
  • *
  • Сообщений: 20
  • Хэй!)
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2465 : Января 09, 2018, 01:21:49 »
Кто нибудь знает, как правильно распаять Zvex Fuzz Factory в гитаре, как у Matt Bellamy из Muse, а также правильную распайку Fernandes Fsk401 Sustainer?

Оффлайн ну что ж

  • Живу на форуме
  • *******
  • Сообщений: 7172
  • Александр
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2466 : Января 26, 2018, 20:01:30 »
на этом страте чо к чему паять ?
видно обрезанные цветные провода на гнезде и поцах и куда паять землю?








Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91802
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2467 : Января 26, 2018, 20:50:25 »
На громкости белый к белому на гнезде. Синий к синему на гнезде. Черный с тремоло на корпус громкости.

Оффлайн ну что ж

  • Живу на форуме
  • *******
  • Сообщений: 7172
  • Александр
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2468 : Января 29, 2018, 22:23:13 »
На громкости белый к белому на гнезде. Синий к синему на гнезде. Черный с тремоло на корпус громкости.
а желтый на тоне обрезаный куда?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91802
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2469 : Января 29, 2018, 22:26:31 »
Это земля. Но у тебя черный провод на другой фотке. Можно их совместить.

Оффлайн ну что ж

  • Живу на форуме
  • *******
  • Сообщений: 7172
  • Александр
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2470 : Января 29, 2018, 22:28:47 »
Это земля. Но у тебя черный провод на другой фотке. Можно их совместить.
тон земля соединялся с корпусом громкости?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91802
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2471 : Января 29, 2018, 23:03:35 »
Нет, это куда-то наружу уходило. Бывает, что соединяют экран полости и землю бриджа.

Оффлайн Taiverus

  • Новичок
  • *
  • Сообщений: 14
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2472 : Января 30, 2018, 17:21:42 »
Ребяты, выручайте!
Не нашел специализированной темы, посему пишу сюда. Если уже где-то подобный вопрос поднимался, то тыкните носом или (модератор) перенесите вопрос туда.
Сигнал от гитары не идет.
У гитары два хамба, электроника активная (батарейку менял), громкость, тон, 3 туда-сюда.
Как обычно подключился через преамп, и тут появилась магия, на чистом звука вообще ни какого, а перегруз заработал как бустер, т.е. просто увеличилась громкость. Сначала начал грешить на преамп, проверил на гитаре с пассивкой, все хорошо. Убрал все жужжалки, подключил проблемную гитару на прямую в звуковую, - нет сигнала.
В чем может быть проблема, куда копать? Если нужно, могу фотки внутренностей гитары приклеить. Но ей всего год с не большим, покупалась новая из магазина, и на первый взгляд там все хорошо.

P.S. Да, понимаю, проще мастеру унести и он все в лучшем виде сделает, да только я живу далеко от более-менее цивилизованных городов, посему придется как-то своими руками ковырять.
Заранее благодарен за понимание и хоть какой-то совет!!
« Последнее редактирование: Января 30, 2018, 17:26:18 от Taiverus »

Оффлайн ну что ж

  • Живу на форуме
  • *******
  • Сообщений: 7172
  • Александр
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2473 : Января 31, 2018, 19:33:19 »
с мустанга нету звука только фон
удадось прозвонить бриджевый датчк в среднем положении бриджевого 3хпозиционника





нековый трех позиционник раздолбан в среднем положении не фиксирует и ваще он разобран был

... и добавил:

между громкостью и гнездов есть сигнал звонится
между громкостью белый провод и 3х позиционником белый провод есть сигнал


... и добавил:

бри джевый звонится прямо не выпаивая при среднем положении бриджевого 3х поз, а нековый обрыв
выпаял датчик - обрыв там
« Последнее редактирование: Января 31, 2018, 19:54:42 от ну что ж »

Оффлайн ну что ж

  • Живу на форуме
  • *******
  • Сообщений: 7172
  • Александр
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2474 : Февраля 05, 2018, 18:34:47 »

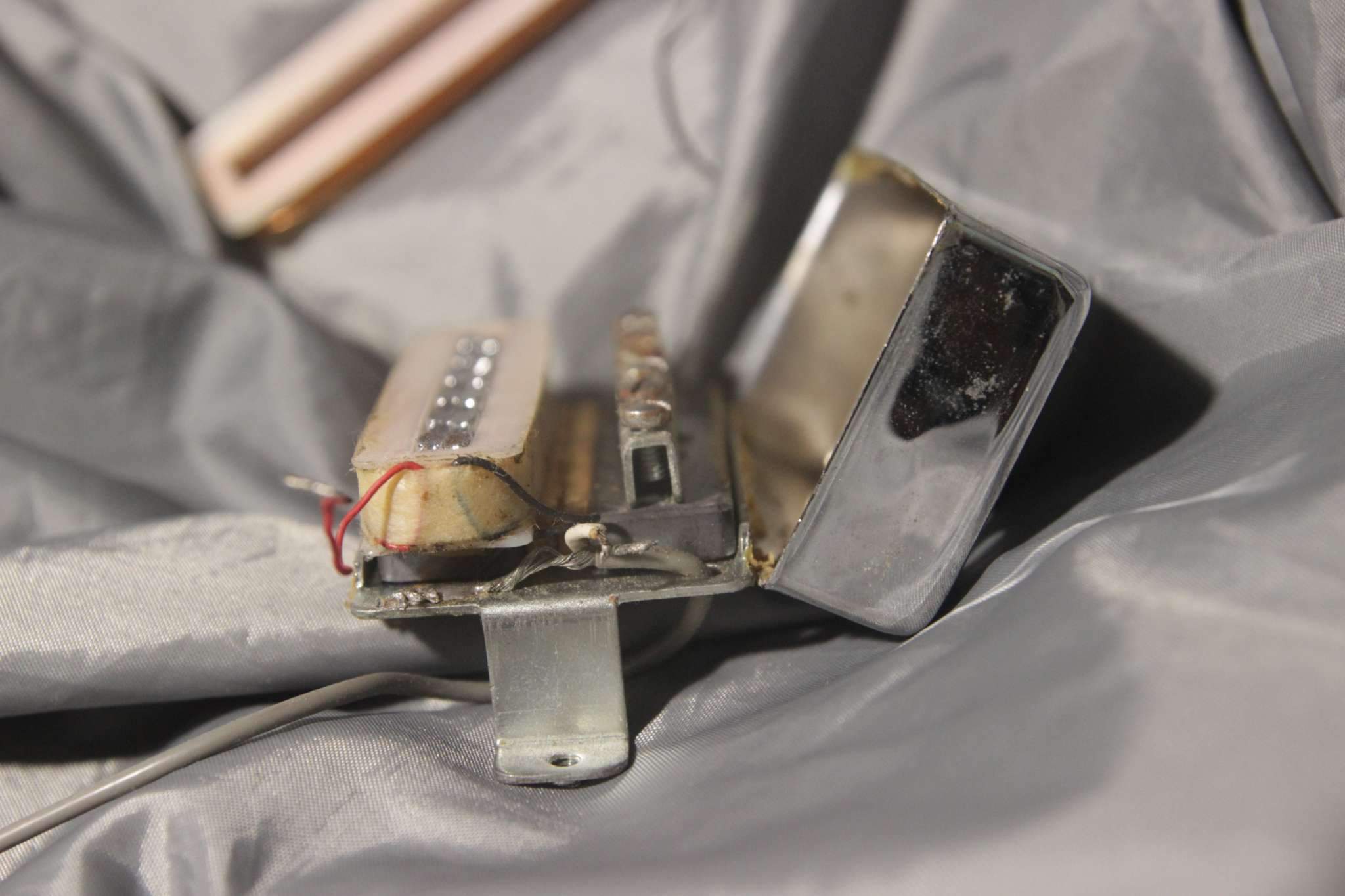

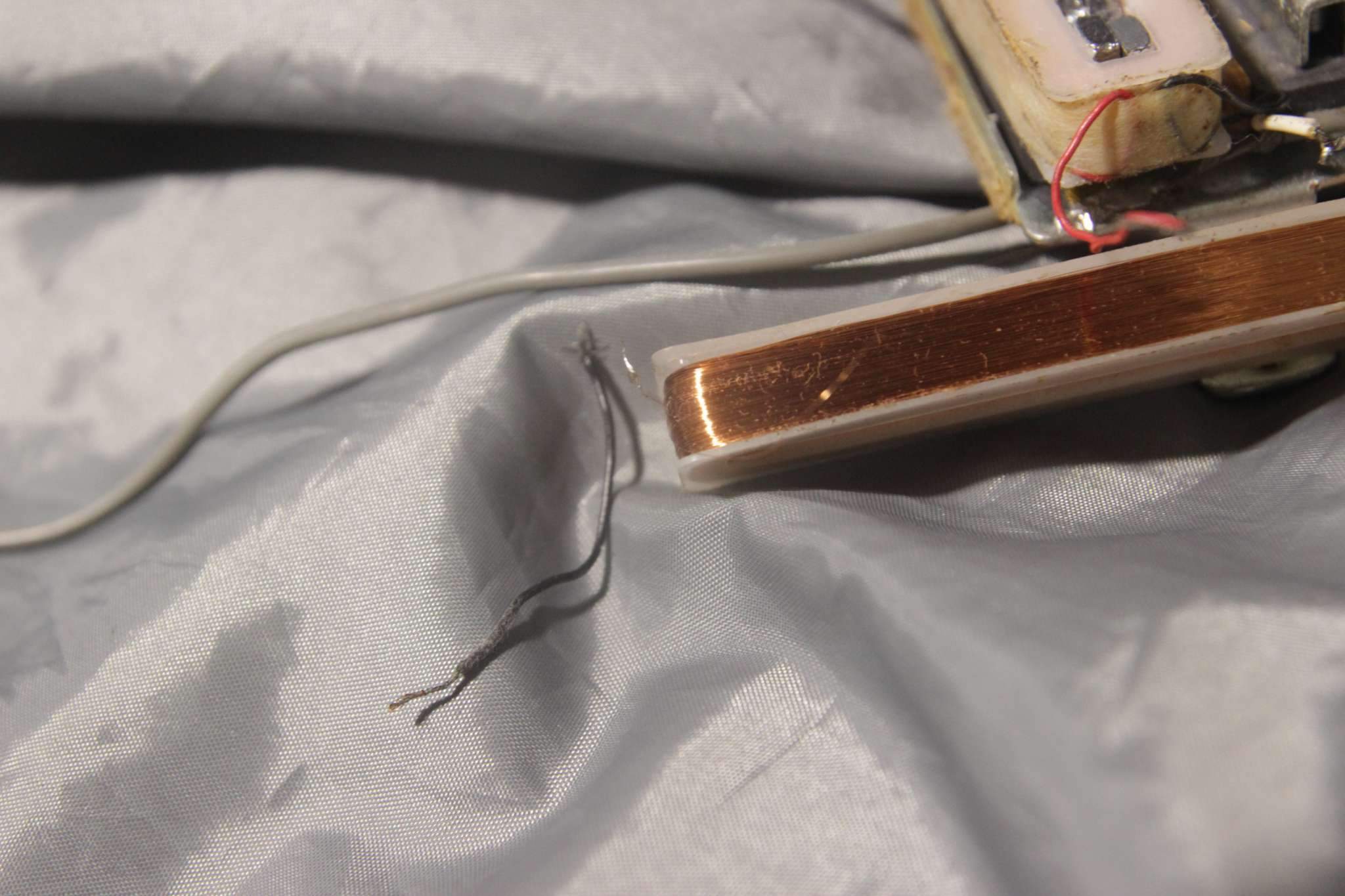

летом разобрал керамич датчик одна катушка с обрывом
а щас отмотал до обрыва
залудил концы на катушке между ними звонится где то 3,5 килоом
но забыл как собирать
куда был подпаян черный проводок на начало?
и чо к чему паять чтоб получить полноценый хамбакер без отсечки
