Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2730 : Декабря 13, 2018, 05:24:59 »
Цитата: sv.dudnik от Декабря 12, 2018, 19:49:43
Ну в стандартном отсечку не получиться, не хватит контактов. А здесь отсечка с неком есть, только в крайнем положении, в среднем нек, в другом крайнем бридж.
Не вижу отсечку. В первом положении оба звучка,во втором нек ,в третьем хамб. Отсечка где?

... и добавил:

Цитата: AZG от Декабря 12, 2018, 19:29:56
Gibson ST, Да рассказывать долго. Там снимается одна пластина с донора (коих у меня целая коробка) и одна изоляционная пластина. Ну и ставится сбоку на одну из групп или на обе если надо. Там надо подогнуть так, чтобы подвижный контакт четко коммутировался с доп пластиной. Получаем одну или две переключающих секции.
А действительно. Я сначала не врубился.
Там же две пары контактов, замкнутых в среднем положении. Добавляя пластины,можно и на два хамба отсечку сделать.
« Последнее редактирование: Декабря 13, 2018, 05:37:53 от Gibson ST »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90199
  • Репутация: +9965/-1414
  • Санкт-Петербург
    • AZG CUSTOM
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2731 : Декабря 13, 2018, 10:05:14 »
Цитата: Gibson ST от Декабря 13, 2018, 05:24:59
А действительно. Я сначала не врубился.
Там же две пары контактов, замкнутых в среднем положении. Добавляя пластины,можно и на два хамба отсечку сделать.

ну там не все так прозрачно получается, но все же...

Оффлайн sv.dudnik

  • Завсегдатай
  • ***
  • Сообщений: 323
  • Репутация: +37/-7
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2732 : Декабря 13, 2018, 14:00:39 »
Цитата: Gibson ST от Декабря 13, 2018, 05:24:59
Не вижу отсечку. В первом положении оба звучка,во втором нек ,в третьем хамб. Отсечка где?


В первом положении не весь хамбасик подключен, а проводочичек от точечки соединения катушечек (ХАМБ СР). Так понятненько?

Оффлайн Gibson ST

  • Опытный
  • ****
  • Сообщений: 853
  • Репутация: +268/-5
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2733 : Декабря 13, 2018, 15:22:25 »
Цитата: sv.dudnik от Декабря 13, 2018, 14:00:39
В первом положении не весь хамбасик подключен, а проводочичек от точечки соединения катушечек (ХАМБ СР). Так понятненько?
Ааа! Не понял сначала,что за хамб ср.
Точно.

Оффлайн sv.dudnik

  • Завсегдатай
  • ***
  • Сообщений: 323
  • Репутация: +37/-7
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2734 : Декабря 13, 2018, 20:11:54 »
Тут надо не забыть, чтобы катушки нека и подключенной одной катушки хамба были в противофазе. Я бы подумал как их включить последовательно для усиления сигнала.

Оффлайн Гаврил Романов

  • Новичок
  • *
  • Сообщений: 12
  • Репутация: +0/-0
  • Новичок
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2735 : Января 03, 2019, 19:02:21 »
Приветствую всех! Прошу подсказать опытного мастера в Москве, который может распаять сложную схему распайки звукоснимателей. Нужно чтоб все было аккуратно, сделаны отсечки и чтоб было минимум фона. Буду в Москве с 9 по 14 января

Оффлайн ну что ж

  • Ветеран форума
  • ******
  • Сообщений: 6927
  • Репутация: +863/-29
  • Александр
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2736 : Января 09, 2019, 17:55:51 »
Всем привет! Подскажите как  эту схему перепаять на три ручки- 2 Волюм 1 тон
По лп схеме чтоб все шло



« Последнее редактирование: Января 09, 2019, 18:26:22 от ну что ж »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2737 : Января 09, 2019, 19:57:32 »

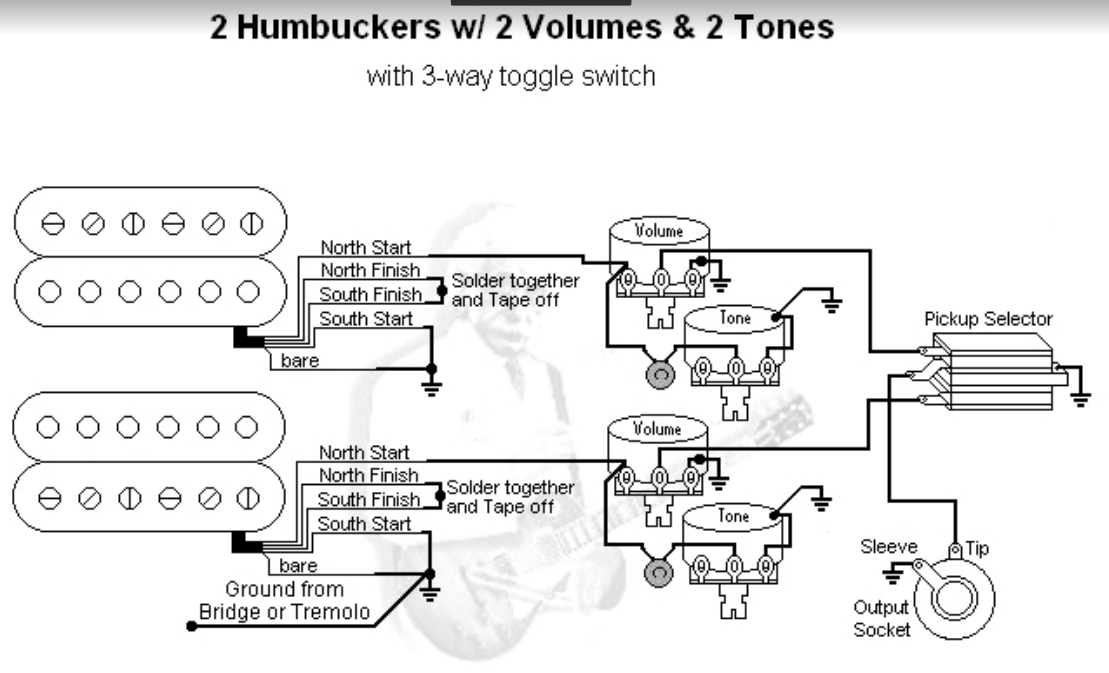

ну что ж, по простому = отчекрыживаете провода потов тона от громкостей и один такой проводок вешаете на провод идущий к гнезду

https://www.seymourduncan.com/wp-content/uploads/2015/05/2H_2TS_3G_2V_1T.jpg

Оффлайн ну что ж

  • Ветеран форума
  • ******
  • Сообщений: 6927
  • Репутация: +863/-29
  • Александр
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2738 : Января 10, 2019, 02:53:33 »
Цитата: Dying Fetus от Января 09, 2019, 19:57:32
ну что ж, по простому = отчекрыживаете провода потов тона от громкостей и один такой проводок вешаете на провод идущий к гнезду

https://www.seymourduncan.com/wp-content/uploads/2015/05/2H_2TS_3G_2V_1T.jpg
который куда?

Оффлайн Gibson ST

  • Опытный
  • ****
  • Сообщений: 853
  • Репутация: +268/-5
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2739 : Января 10, 2019, 07:58:33 »
Цитата: ну что ж от Января 10, 2019, 02:53:33
который куда?
Да просто отрежь один тон и всё. Это потенциометр,на котором кондёр припаян.

Оффлайн ну что ж

  • Ветеран форума
  • ******
  • Сообщений: 6927
  • Репутация: +863/-29
  • Александр
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2740 : Января 10, 2019, 10:05:07 »
Цитата: Gibson ST от Января 10, 2019, 07:58:33
Да просто отрежь один тон и всё. Это потенциометр,на котором кондёр припаян.
я знаю схему понимаю что тоновые с кондрерами
куда девать обрезок сингальный с землей?

Оффлайн Gibson ST

  • Опытный
  • ****
  • Сообщений: 853
  • Репутация: +268/-5
  • GuitarPlayer.Ru fan!
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2741 : Января 10, 2019, 10:09:35 »
Под корень отрежь тон от громкости.

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2742 : Января 10, 2019, 11:05:30 »
ну что ж,


Оффлайн ну что ж

  • Ветеран форума
  • ******
  • Сообщений: 6927
  • Репутация: +863/-29
  • Александр
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2743 : Января 10, 2019, 12:13:02 »
Цитата: Dying Fetus от Января 10, 2019, 11:05:30
ну что ж,


а в чём разница отрезать поц и сделать посыл проводов? белый вариант при нём тон работает на оба датчика?

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #2744 : Января 11, 2019, 09:37:24 »

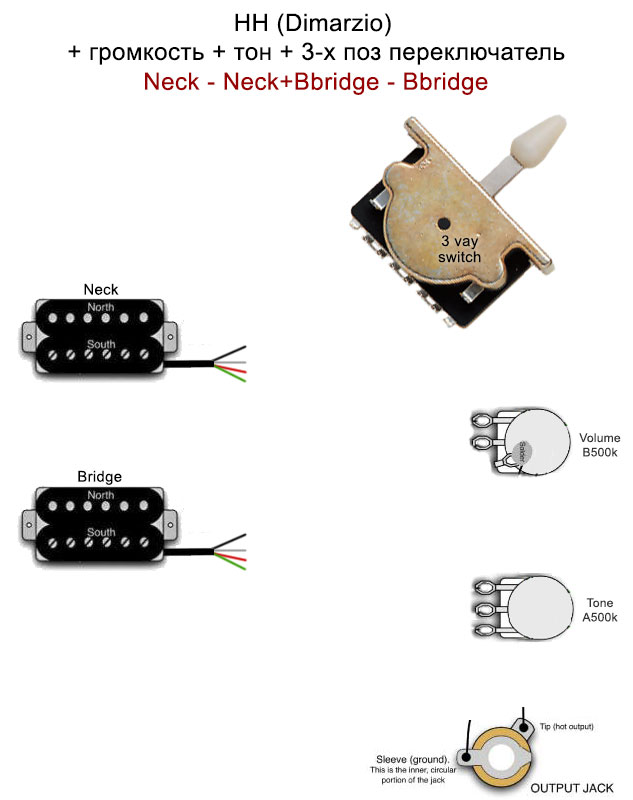

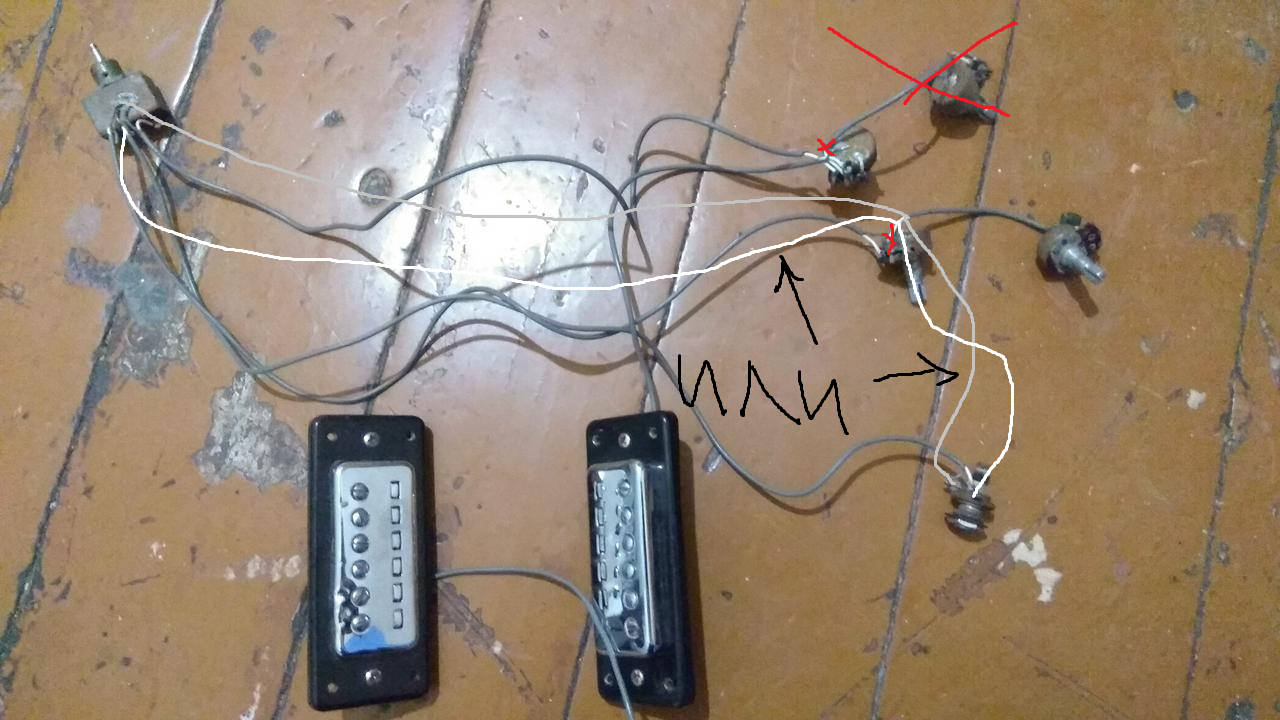

ну что ж, провода до пота тона состоят из двух жил. одна серая = экран, вторая белая - жила.
у меня нарисованы два места подключения пота тона.
левое к тумблеру, правое к гнезду.
работать будут одинаково на два датчика.

это выбор ПАР проводов, а не просто проводов :7:
