Автор Тема: Гитарная электроника (датчики, распайка,...)  (Прочитано 538194 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Pribora

  • Частый посетитель
  • **
  • Сообщений: 136
  • Репутация: +7/-1
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #285 : Апреля 01, 2011, 10:24:27 »
Купил б.у. Fender samarium cobalt, где можно посмотреть варианты подключения S1?
Еще интересно откуда выводы идут, 3 провода, с каждой катушки или с разных точек намотки?
Хочу понять в каком случае какой звук будет.
Поиск по google yandex fender.com guitarplayer результатов не дал, мануалов и схем нигде нет, может у кого завалялся мануал от коробочной версии?
« Последнее редактирование: Ноября 01, 2015, 23:31:10 от Pribora »

Оффлайн Saratan

  • Опытный
  • ****
  • Сообщений: 699
  • Репутация: +57/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #286 : Апреля 01, 2011, 16:18:23 »

Оффлайн Pribora

  • Частый посетитель
  • **
  • Сообщений: 136
  • Репутация: +7/-1
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #287 : Апреля 01, 2011, 17:10:52 »
Цитата: Saratan от Апреля 01, 2011, 16:18:23
http://support.fender.com/service_diagrams/stratocaster/011-2024803A_SISD.pdf
От чтото типа того...
Спасибо, дома посмотрю, через поиск ничего не найти.

Оффлайн Saratan

  • Опытный
  • ****
  • Сообщений: 699
  • Репутация: +57/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #288 : Апреля 01, 2011, 18:26:29 »
Там вапще распайки всех моделей стратов е...
http://www.fender.com/en-RU/support/articles/stratocaster-service-diagrams

Оффлайн bigboy

  • Новичок
  • *
  • Сообщений: 6
  • Репутация: +0/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #289 : Апреля 01, 2011, 20:43:19 »
Прошу помочь с распайкой  что имеется: 2-ва звучка (рельсовые) , переключатель обычный тумблер с 3 -мя позициями  ( 6 контактов) , переменное сопротивление (3 контакта)
от звучков выходит 4 провода (белый , красный, зеленый, черный ну и экран) . Гитара мастеровая .

Оффлайн Picasso

  • Новичок
  • *
  • Сообщений: 29
  • Репутация: +0/-0
  • Котэ какбэ ловит
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #290 : Апреля 02, 2011, 05:57:15 »
Листал и ГП, и Гитаризм, и ГТЛаб.
Поскольку по физике у меня тройка, а с инженерного факультета отчислили еще 3 года назад, задам вопрос здесь:

Так КАК ВСЕ-ТАКИ развести землю в гитаре?

Давайте разберем на примере страта.

Вот схема с сеймурдункана.

Если гитару экранировать в согласии со статьей о тихом стратокастере, получим вот что ("земля звездой"):


желтое кольцо - клемма, которая надевается на один из резисторов.
Весь пикгард у нас экранирован.

Все верно разведено?
А то я читал о каких-то сигнальных землях и тд и тп., что что-то с чем-то нельзя смешивать...

И еще подскажите пожалуйста, какой провод лучше пустить на гнездо:
- жила в экране (2 контакта, сигнал на жилу, землю на экран),
- две жилы в экране (3 контакта, сигнал, ясно, на жилу, а землю на экран и вторую жилу. Читал, что таким образом можно и провода гитарные паять, которые к усилителю идут, но при этом с какого-то конца одна из жил соединена с экраном, а с какого-то - нет. Или нефиг гтлаб читать было?)
- два по одной жиле (ну все и так ясно)

Заранее спасибо всем.

Оффлайн Saratan

  • Опытный
  • ****
  • Сообщений: 699
  • Репутация: +57/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #291 : Апреля 02, 2011, 14:58:00 »
Цитата: bigboy от Апреля 01, 2011, 20:43:19
Прошу помочь с распайкой  что имеется: 2-ва звучка (рельсовые) , переключатель обычный тумблер с 3 -мя позициями  ( 6 контактов) , переменное сопротивление (3 контакта)
от звучков выходит 4 провода (белый , красный, зеленый, черный ну и экран) . Гитара мастеровая .

Чьего производства звукачи та?
http://guitarplayer.ru/index.php?topic=146254.msg3572071#msg3572071 как мы видим на рисунке вот тут - цветовое кодирование у разных производителей разное.

... и добавил:

Picasso, Лично я всё паяю как на первой твоей схеме - на пот громкости... У меня сейчас квартира малофонящая - даже на синглы наводки очень терпимые.
« Последнее редактирование: Апреля 02, 2011, 14:59:50 от Saratan »

Оффлайн bigboy

  • Новичок
  • *
  • Сообщений: 6
  • Репутация: +0/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #292 : Апреля 02, 2011, 15:27:47 »
Цитата: Saratan от Апреля 02, 2011, 14:58:00
Чьего производства звукачи та?
http://guitarplayer.ru/index.php?topic=146254.msg3572071#msg3572071 как мы видим на рисунке вот тут - цветовое кодирование у разных производителей разное.

... и добавил:

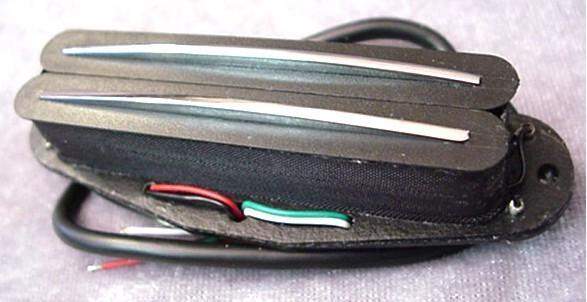

звучек вот такой BLACK TWIN BAR ELECTRIC GUITAR PICKUP
http://guitarplayer.ru/attach/146254-362521.jpg
« Последнее редактирование: Апреля 02, 2011, 15:33:24 от bigboy »

Оффлайн Pribora

  • Частый посетитель
  • **
  • Сообщений: 136
  • Репутация: +7/-1
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #293 : Апреля 02, 2011, 16:27:23 »
Цитата: bigboy от Апреля 02, 2011, 15:27:47
звучек вот такой BLACK TWIN BAR ELECTRIC GUITAR PICKUP
http://guitarplayer.ru/attach/146254-362521.jpg
4 провода, по два на катушку.
Пожирнее звук - черный с белым замыкаем, зеленый с оплеткой на землю, красный на выход.
Параллельное соединение пописклявее звук, замыкаем черный зеленый и оплетку и на землю, замыкаем белый плюс красный и на выход.
Варианты с переключателем здесь посмотрите - http://www.dimarzio.com//media/diagrams/4Conductor.pdf

Оффлайн bigboy

  • Новичок
  • *
  • Сообщений: 6
  • Репутация: +0/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #294 : Апреля 02, 2011, 16:33:17 »
Pribora, Pribora,
Цитата: bigboy от Апреля 02, 2011, 15:27:47
звучек вот такой BLACK TWIN BAR ELECTRIC GUITAR PICKUP
http://guitarplayer.ru/attach/146254-362521.jpg
большое спасибо , скажи пожалуйста а этот а вместе с этим звучком  ну в итоге я не знаю как их распаять на переключателе "п2т-13" вместе с переменным сопротивлением
« Последнее редактирование: Апреля 02, 2011, 16:45:13 от bigboy »

Оффлайн Pribora

  • Частый посетитель
  • **
  • Сообщений: 136
  • Репутация: +7/-1
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #295 : Апреля 02, 2011, 17:19:26 »
Цитата: bigboy от Апреля 02, 2011, 16:33:17
Pribora, Pribora, большое спасибо , скажи пожалуйста а этот а вместе с этим звучком  ну в итоге я не знаю как их распаять на переключателе "п2т-13" вместе с переменным сопротивлением

Предположу что при группе контактов например:
1 2 3
_ _ _
_ _ _
4 5 6

123 абсолютно работают также как и 456 так что можно использовать любую сторону.
Самый простейший способ будет такой
один звукосниматель сигнальный провод на 1-й
второй звукосниматель сигнальный на 3-й
С второго контакта провод идет на левый контакт потенциометра (если его перевернуть крутилкой вниз и ножками к себе)
С центрального контакта потенциометра провод пойдет на выход
Правый контакт потенциометра замыкается с корпусом потенциометра.
Так же на корпус припаиваются земля от звукоснимателей, т.е. те группы проводов которые замыкаются с оплеткой (см выше).
От корпуса так же идет провод на землю гнезда (джек) и заземление на фурнитуру инструмента.

Как то так.

Оффлайн bigboy

  • Новичок
  • *
  • Сообщений: 6
  • Репутация: +0/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #296 : Апреля 03, 2011, 19:12:54 »

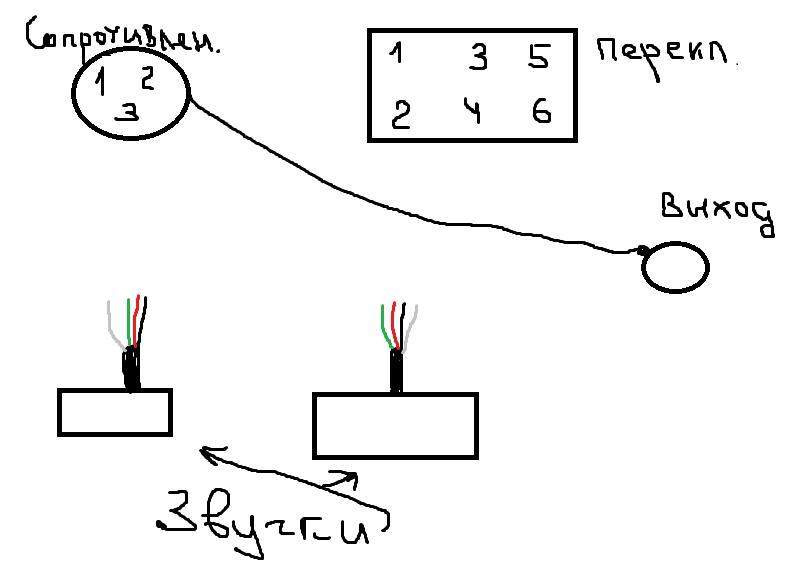

что то я не очень понял. я новичек в этом,  плиз покажите наглядно и я незнаю что такое потенциометр , у меня преключатель П2Т-13 ( rel.by/pdf/p2t.pdf ) , обичное переменно сопротивление , и все ну и гитара само собой , объясните вот у переключателя 6 ног
1  3  5

2  4  6     +     Сопротивление 3 ноги  одна на землю , ну так вот и нефига не пойму куда че паять , буду благодарен если даже нарисуете , очень прошу помощи

Оффлайн Pribora

  • Частый посетитель
  • **
  • Сообщений: 136
  • Репутация: +7/-1
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #297 : Апреля 03, 2011, 19:29:30 »
Тогда 135 вместо 123, потенциометр это и есть переменное сопротивление.
Остальное остается без изменений.

Цитата: bigboy от Апреля 03, 2011, 19:12:54
что то я не очень понял. я новичек в этом,  плиз покажите наглядно и я незнаю что такое потенциометр , у меня преключатель П2Т-13 ( rel.by/pdf/p2t.pdf ) , обичное переменно сопротивление , и все ну и гитара само собой , объясните вот у переключателя 6 ног
1  3  5

2  4  6     +     Сопротивление 3 ноги  одна на землю , ну так вот и нефига не пойму куда че паять , буду благодарен если даже нарисуете , очень прошу помощи

Оффлайн bigboy

  • Новичок
  • *
  • Сообщений: 6
  • Репутация: +0/-0
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #298 : Апреля 03, 2011, 21:47:10 »
Громадное тебе спасибо, но вот один вопрос , а сигнальный провод это какой? СКАЖИ какаие провода зеленый или красный или черный или белый  за ранее спасибо

Оффлайн Pribora

  • Частый посетитель
  • **
  • Сообщений: 136
  • Репутация: +7/-1
Re: Гитарная электроника (датчики, распайка,...)
« Ответ #299 : Апреля 04, 2011, 06:42:13 »
Цитата: bigboy от Апреля 03, 2011, 21:47:10
Громадное тебе спасибо, но вот один вопрос , а сигнальный провод это какой? СКАЖИ какаие провода зеленый или красный или черный или белый  за ранее спасибо
Мой первый пост вам адресованный посмотрите.
