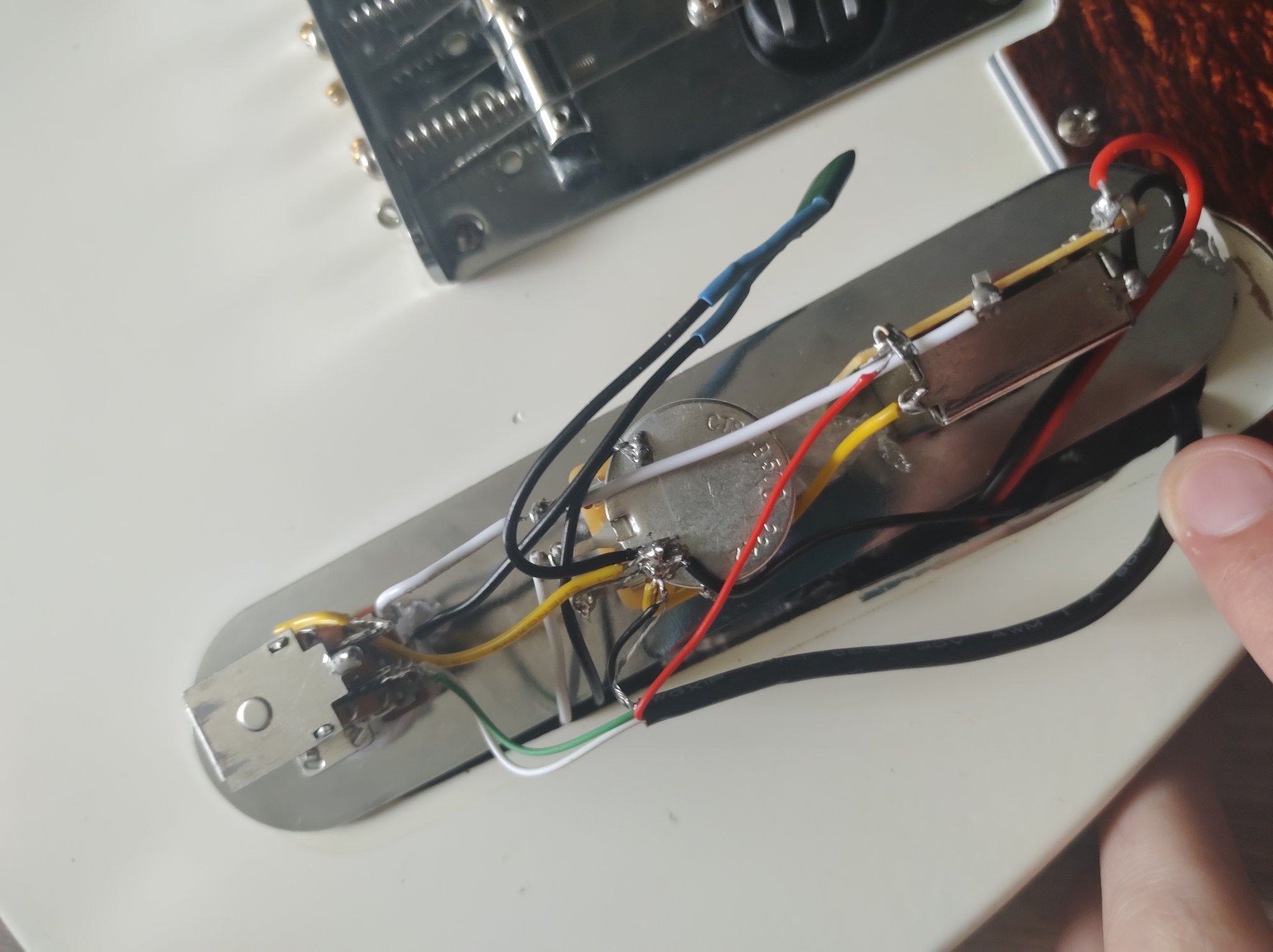

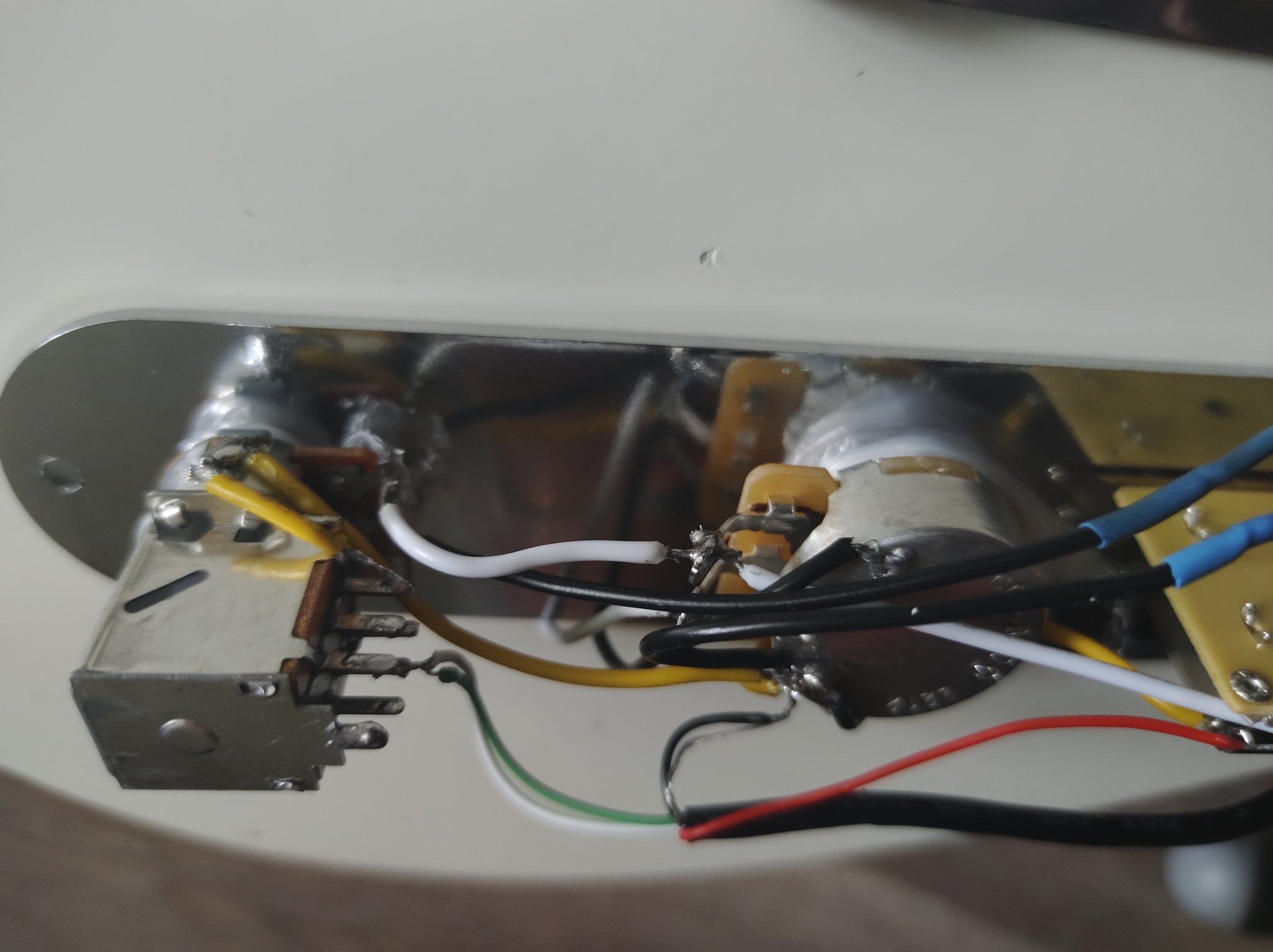

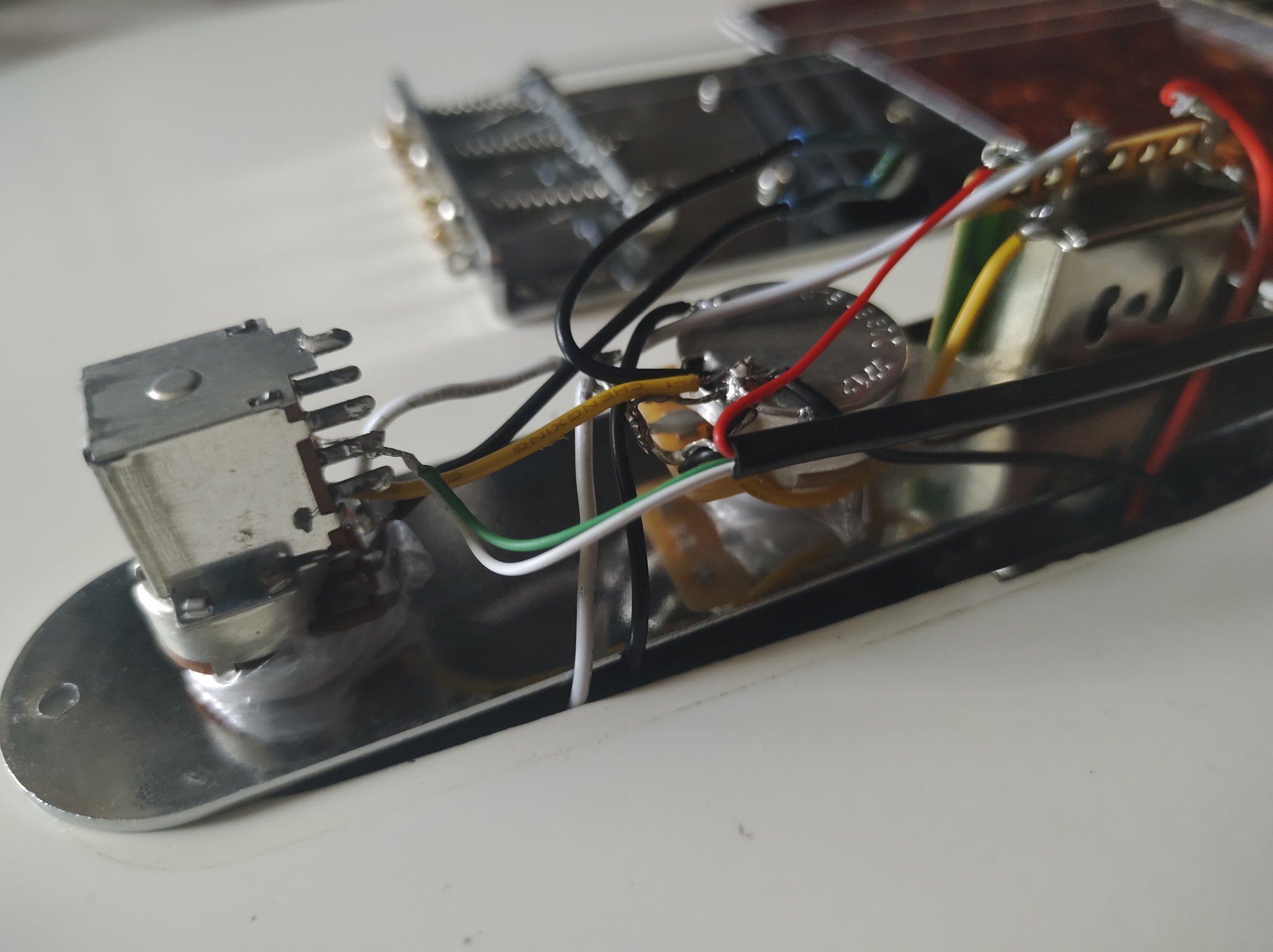

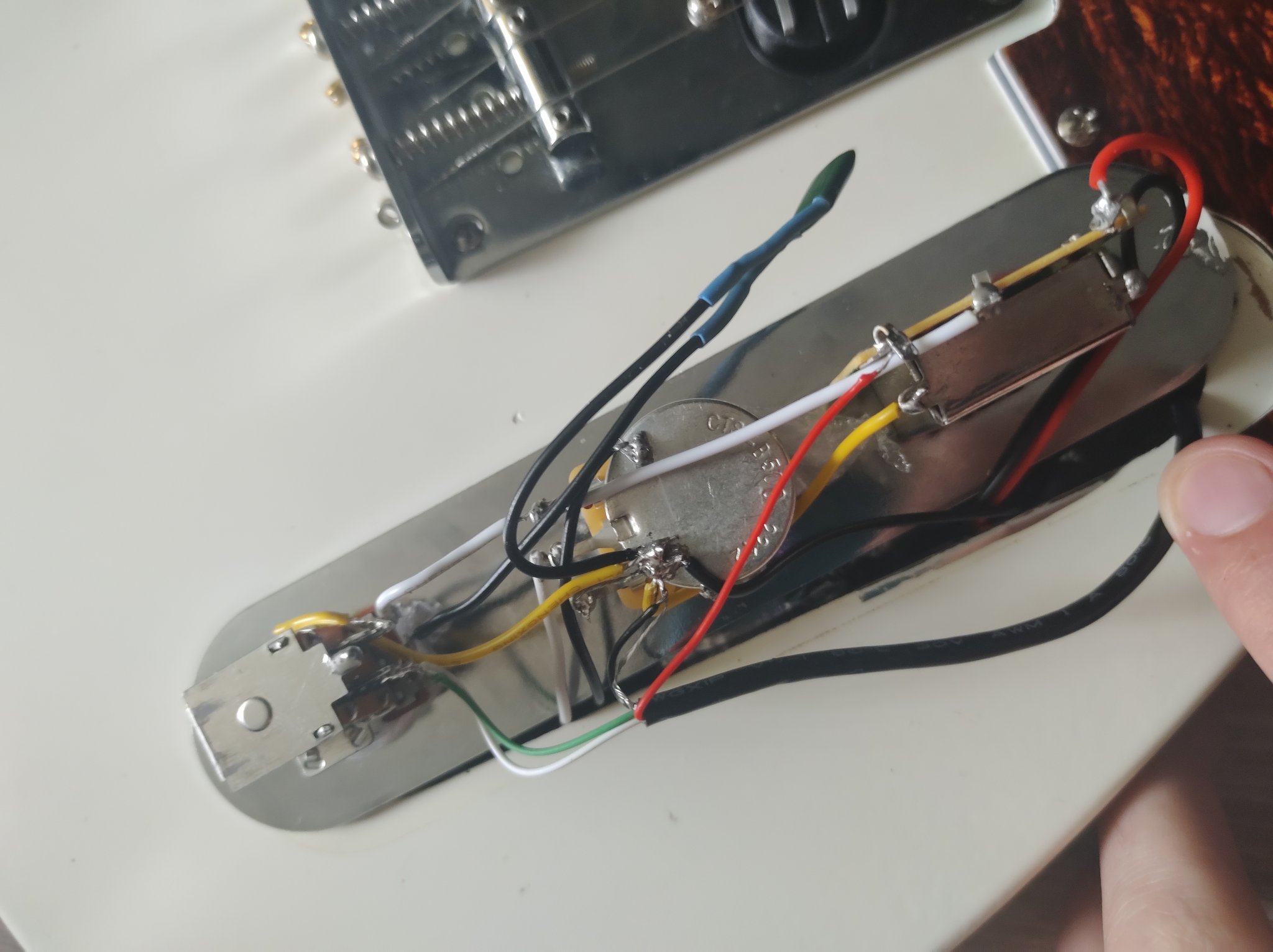

Demetry, распаял датчик ты верно, но хреново - сопли и холодная пайка. Это нужно перепаять нормально хорошим паяльником. Или качай скилл на обрезках проводов или отдай мастеру. Если паяльник без регулятора мощности, то при низком навыке нормально спаять не получится. И ещё - на потце отсечки есть земляная клемма, провода на ней не вижу - из-за этого будет фонить. И ошибка - на потце отсечки у тебя провода запаяны на разные группы контактов (их там две, по три клеммы параллельно), потому и не пашет. Перекинь жёлтый провод на соседний контакт, чтобы был на одной линии с бело зелёным. И с корпуса тона перенеси на клемму землю, к ней легче подпаяться

modus2000, замерять потцы нужно вне схемы. В противном случае будет влияние остальных элементов цепи и 500 кОм там не будет

... и добавил:

По поводу замены - работает - не трогай. Разве только любопытства ради и есть лишние деньги

Deserdhood, нашёл на али распиновку белката  Белый сигнал, красный и зелёный отсечка, чёрный земля

Deserdhood, у тебя этот стук распространяется на весь датчик и даже если стучишь по отсеченной рельсе, звук все равно будет. Собери все и поиграй просто, без отвёрток

Оригинальный способ проверки

Если вообще звука нет или фон постоянный, тогда и есть смысл простукивать на разобранной схеме. А отличить одна катушка работает или две на рельсе можно только при нормальном подключении. Равно как и отследить проблемы с фазировкой или просадку сигнала на землю

Приветствую всех,
Подскажите а потенциометры могут менять номинал от старости или от перегрева при пайке?

На моих написано А500К и В500К но тестер показывает 360 кОм, оба одинаковые, тестер проверил на другой гитаре там показывает 500 как положено. Вот думаю стоит их менять может это так и было задумано?  Звук гитары в принципе нравится

гитара Squier Affinity Jazzmaster HH

Пока всё работает нормально - лучше не трогать.
Потцы мерял в отпаянном виде ?

... и добавил:

Тоже самое  ничего не поменялось.
Может я проверяю неправильно? Я легонько постукиваю металлической палочкой сначала по одной рельсе, а затем по другой. По идее от отключенной рельсы звука вообще не должно быть или он должен быть минимальным?

Мультиметр есть ? Померяй чё там проводки показывают.  Поскольку хамбы это одна магнитная система - то звучать будет куда там не стучи. На слух отсечка должна давать просадку по громкости в 2 раза на струнах и нерабочая половина даёт глуховатый звук при простукивании.

Да, звук глуховатый и получается. Просто при первом положении переключателя с бриджа звука нет вообще. А так получается, что всё спаяно нормально? Если да, то ничего менять и не буду пока что.

P.S. Спасибо за ответ. И так же спасибо всем тем, кто до этого мне помогал.

Вы не пробовали емкость поставить 0.022.Конденсатор 0.22 я видел в схеме с активами.А у вас 0.47.Верх не режет?
