Но мне то предлагают с другим переключателем картинку
 и без принципиальной схемы

Там написано - стандартный 5-позиционный переключатель. Схему переключения можно в интернете найти.

Там написано - стандартный 5-позиционный переключатель. Схему переключения можно в интернете найти.

что значит "стандартный"? 5поз переключатель, в моем понимании- на каждый из 5 положений с общим должен соединяться один из 5 контактов

У меня НН, Мидла нет

Здрасте всем. Есть у меня китайский ноунейм страт, который я перелопатил практически полностью. Сейчас на нем стоят два квадрельсовых хамбакера с али. Распаивал я их на серию-сингл-параллель на 3pdt-свитчи. Но захотелось мне еще вкорячить расфазу и мастер серия-параллель. Свитчи датчиков и селектора работают корректно. Проблема заключается в следующем. Расфазу я подрубил к бриджу, поэтому при перекидывании звучок самовычитается и слышно только какой-то незначительный цокот в верхнем спектре частот. Цель была в том, чтобы сделать расфаз для двух датчиков при одновременной работе. Далее, мастер S-P я распаивал на пуш-пуш громкости. Для некового положения селектора при нажатии пуша не происходит ничего, в среднем положении мясца прибавляется только у нека, а бридж как будто наоборот, становится тише, ну и в бриджевом положении мясцо работает только для бриджа.

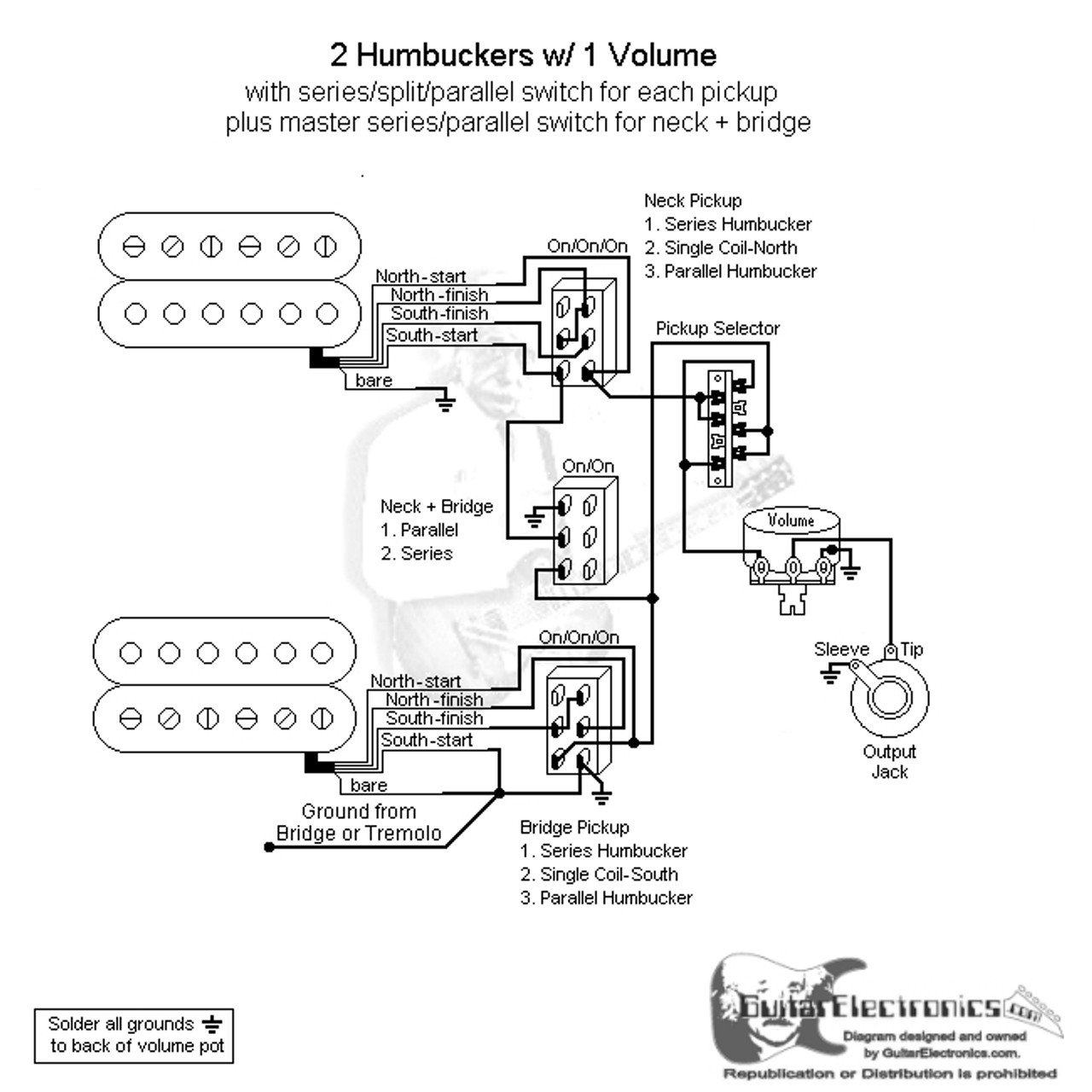

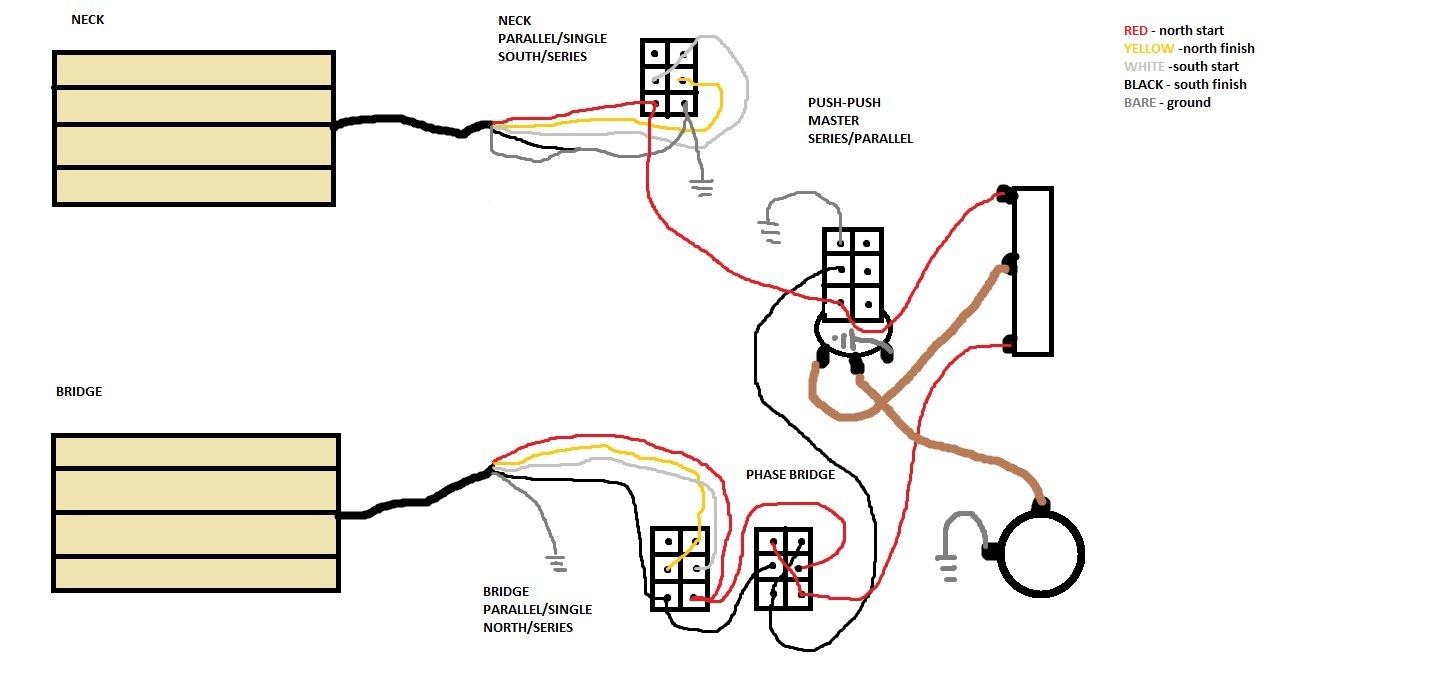

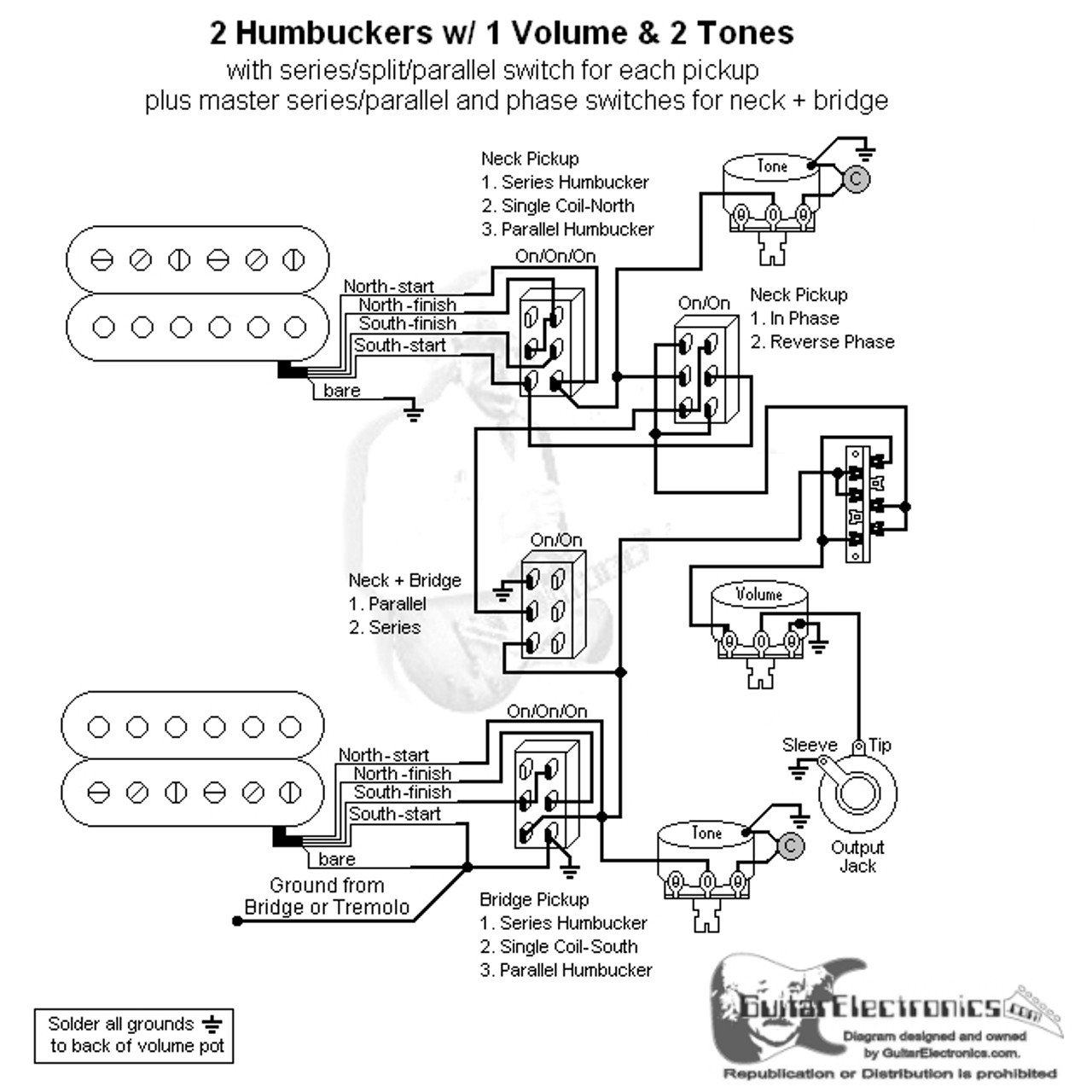

Прилагаю схемы, на которой основывался и свою собственную, как оно распаяно сейчас. Помогите плиз любым советом

Приветствую ! Помогите пожалуйста с распайкой .
...

Лучше купить какой-нибудь универсальный переключатель типа Shaller Megaswitch.
А вообще сначала поискать подобное подключение среди типовых схем и типовых переключателей (у тех же Megaswitch есть брошюрка с типовыми схемами для их переключателей).
Если ничего подобного нет, то нарисовать схему, чтобы понять, хватит ли четырёх групп Shaller Megaswitch M. А то может придётся ещё пушпулы добавлять.

Прикольный вариант ещё - повернуть оба звукоснимателя на 180 градусов и внешние катушки станут внутренними. А для параллельного подключения - пушпул

Не проще ли просто концы обмоток поменчять местами? Северную с южной

Кому как.
Для поворота звучков достаточно отвертки и навыка ей пользоваться. С перепайкой по неопытности можно сильно начудить.

Не только с паяльником, часто лезут паять, не понимая электротехнику.
В данном случае рецепт "концы обмоток поменять местами. Северную с южной" не каждый поймет. Две обмотки в датчике, у каждой по два конца...
В данном случае надо поменять местами красный и черный провода у каждого датчика.
При этом, чтобы параллельный режим некового сохранился, придётся ещё поменять у него белый и зеленый местами.
(речь идёт про их соединение с переключателем)

А вот чтобы параллельный режим убрать, достаточно зеленый и белый провода соединить и посадить на один из контактов переключателя, там где сейчас белый. Лучше проверить, что в четвертом положении на нём земля.
Схемку переключателя вот такую нашёл, цвета проводов другие, но разобраться можно, четвертое положение соответствует NM на схеме.

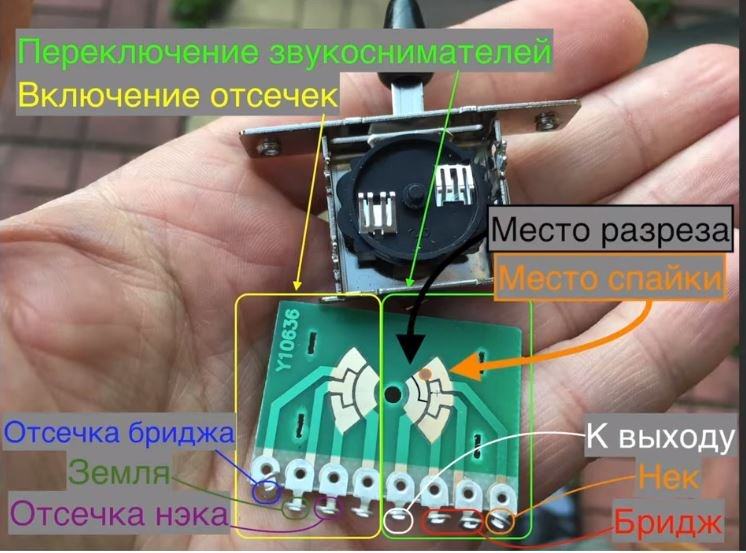

может кого заинтересует. Советую применить не один, а два тумблера (по одному на каждый з/с). На схеме тупо "располовинить" имеющийся на 2 отдельных части. Получится куча вариантов работы катушек


... и добавил:

p.s. я на обычных хамбах с отсечкой такую схему делал, всё работает
