Всем привет. Я задавал вопрос в своей теме, но повторю здесь, ибо там ответа нет - понятно, кому неинтересно, тот ту тему давно игнорируют Может, здесь больше повезет.

Вопрос касается подключения активного звукоснимателя EMG 81 TW. В отличие от обычного EMG 81, этот звукосниматель имеет режим псевдо-отсечки. И выходной его разъем не трехконтактный как у EMG 81, а контактов этих там аж семь.
Чтобы реализовать отсечку, полагается использовать пуш-пулл потенциометр на 25 кОм, распаянный специальным образом на плату с разъемами для "квик-коннекта". И такой пуш-пулл в сборе с платой я что-то не могу найти: видел пару лотов на ебее, но это не вариант.
а) Не видел ли кто-нибудь такого пуш-пулла в каком-то более доступном месте, на Али например? Я найти не смог...
б) Пуш-пулл на 25 кОм без квик-коннекта найти можно, но чтобы его распаять нужно знать распиновку выходного разъема самого звукоснимателя. Может кто-нибудь подсказать?
Была вот такая тема: https://guitarplayer.ru/equipment-others/raspajka-emg-81tw-89/ , в ней во втором посте ссылка на рисунок с требуемой распайкой. Но на этом рисунке цвета проводов от датчика не совпадают с цветами проводов, указанных в официальном мануале https://www.emgpickups.com/pub/media/Mageants/8/1/81tw_0230-0118re.pdf , поэтому такой схемой я воспользоваться не могу.

А сам официальный мануал предусматривает только подключение с квик-коннектом, поэтому для пайки он как бы и бесполезен. Печаль.

AZG, спасибо, стало все понятно! В старом мануале, хоть и не указана распиновка, подписаны цвета проводов так же точно, как и в новом! Там только не хватает красного провода, но с ним как раз все понятно, это питание. Помогли!

И за это спасибо - хотя возможно я бы додумался. А может и нет - хорошо что вы на это внимание обратили.
Если не ошибаюсь, такая схема включения потенциометра как в приведенном вами мануале, называется vintage, в то время как предлагаемая вами - modern.
В варианте vintage при убавлении громкости на минимум, получается, сигнальный выход отделен от земли сопротивлением потенциометра, 25 кОм - то есть привет шумы. А еще активный выход датчика замкнут на землю - это наверное ему не очень полезно. И еще я читал, только поленился вникнуть в физику процесса (самопозор), что при регулировке громкости в такой схеме будут заодно и подрезаться ВЧ.
А в предложенном вами варианте всех этих недостатков нет. Конечно, паять нужно именно так!

Достался вот такой сет. есть мысли какие это датчики?

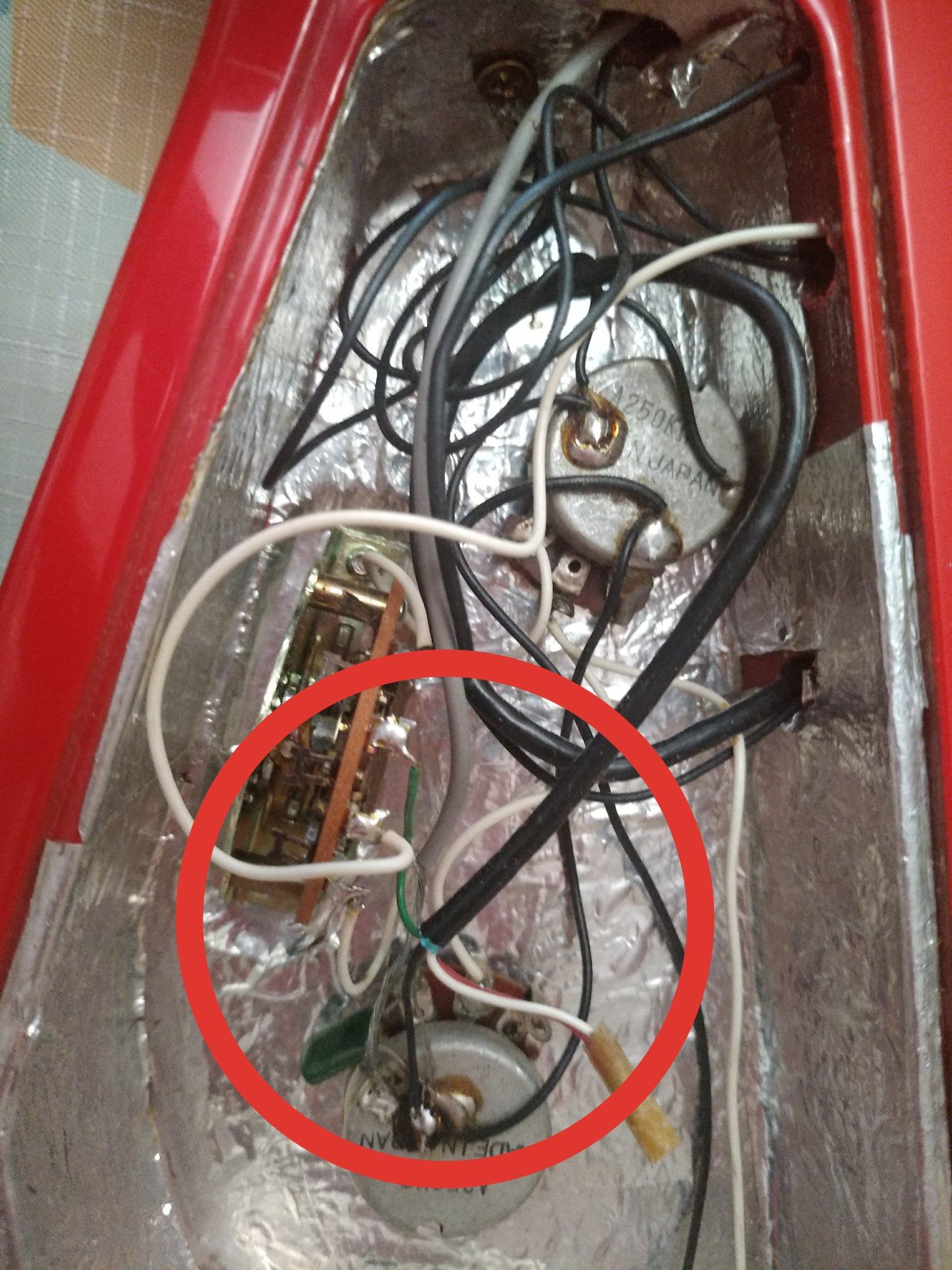

Всем привет, подскажите пожалуйста у Сеймуровских датчиков насколько я знаю зелёный провод всегда на землю паяется, а на моей - чёрный на земле. Вроде работает всё. Нужно ли перепаять?

Всем привет, подскажите пожалуйста у Сеймуровских датчиков насколько я знаю зелёный провод всегда на землю паяется, а на моей - чёрный на земле. Вроде работает всё. Нужно ли перепаять?

Если устраивает, как работает, то ничего не трогайте. И крышку не открывайте Зачем , если всё нормально?
А если серьёзно, то зависит от схемы. В типовых сеймуровских схемах - да, как вы и сказали. А тут нам не известно, что там за датчики, кроме этого хамбакера. Возможно, всё собрано так с учетом фаз остальных датчиков.

Влияют-ли потенциометры на звук?

если припаяны, то да, а так - нет

Ручку громкости крутишь - меняется громкость звука, ручку тембра крутишь - меняется тембр звука. То есть влияют.
Жена при этом как орала, так и орёт, хоть крути потенциометры, хоть не крути. То есть не влияют.

Или постарайтесь конкретизировать свой вопрос.

Пофиг. Главное номиналы
