Привет! Поставил на страт вертикальный хамбакер dimarzio hs3. Звук хороший, но в позиции средний сингл + хамбакер, hs3 практически не слышно. Паял провода в места стокового сингла (Красный +, белый и черный заизолированы вместе, зеленый + оголенный земля). Переключатель обычный "импортный" 5ти позиционник(1- нек, 2- нек+средний, 3-средний, 4-средний+бридж, 5-бридж).

Еще странно, что на сайте димарзио в схеме моего звукоснимателя 4 провода, на моем их 5 (5й земля, 2е фото), но возможно его подпаял предыдущий владелец.

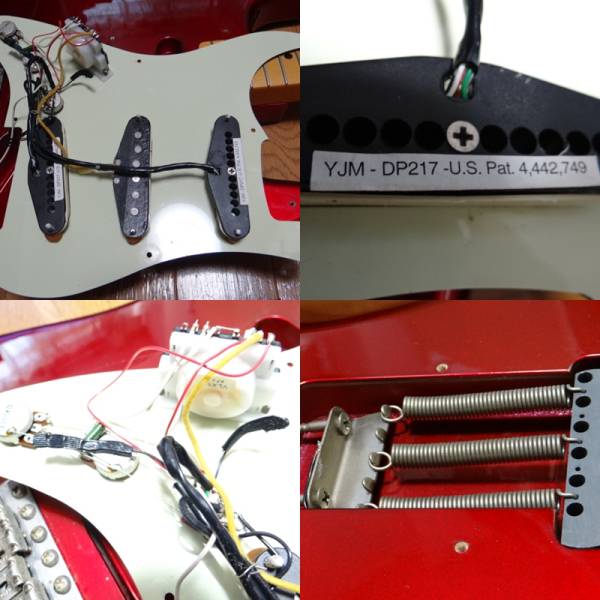

Так на схеме не hs-3. Слабый выхлоп у него. Япошка поставил на страт. Мне не зашло.

Выхлоп у него нормальный, но почему то в связке с средним синглом звук совсем тихий, практически не слышно.

По мне 93 - это слабый выхлоп.

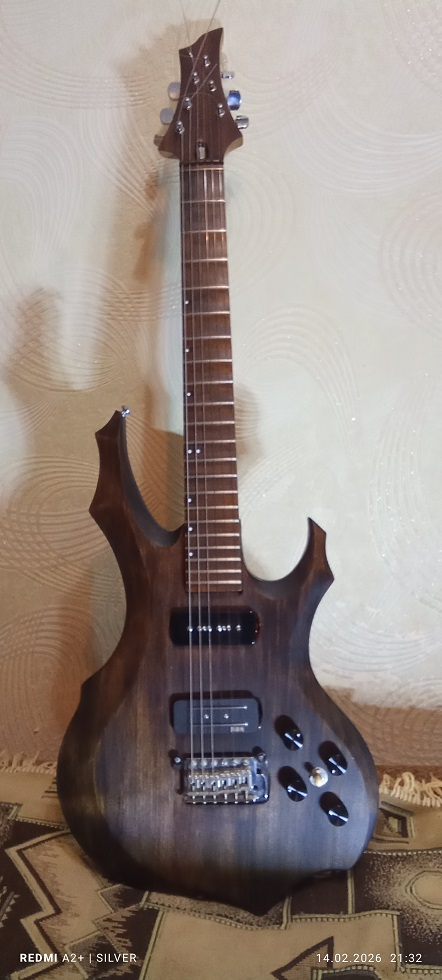

Здравствуйте Уважаемые Форумчане .Хотел поделиться  схемой распайки звукоснимателей к которой я пришёл, и она мне очень зашла.Может кому то пригодится.Из особенностей схемы ,это разделение цепей экранов и сигнальной земли,что улучшает защиту от наводок и не создает земляных петель. Отсечка хамбакера делается не закорачиванием одной из катушек хамбакера ,что я считаю в корне неправильным,а её разрывом .Это при наличии общего для двух катушек магнитопровода ведёт к увеличению выхлопа.Схема уже распаяна на моей гитаре ,все работает.Единственный минус ,когда оба датчика включены последовательно и оба датчика подключены на выход ,в некоторых положениях регуляторов громкости НЕК и Бридж получается очень странное звучание ,но может кому то и зайдет. Схема отличается от схемы Джимми потому ,что у него независимая регулировка уровней Нека и Бриджа,а тут зависимая. Пока все Пуш-Пулы утоплены - схема работает как обычный Les Paul.Пуш- Пулами можно сделать отсечку катушки хамбакера бриджа,переворот фазы P90 в неке ,включить хамбакер и P90 между собой последовательно или параллельно или всё это  разных вариациях.Можно также включить или выключить регулятор тембра НЧ ,как в Ягуарах.Гитара у меня самопальная ,дека -тополь ,гриф -береза ,накладка -дуб.Немного ещё бука,красного дерева и ольхи.Родная, с привычной древесины.

... и добавил:

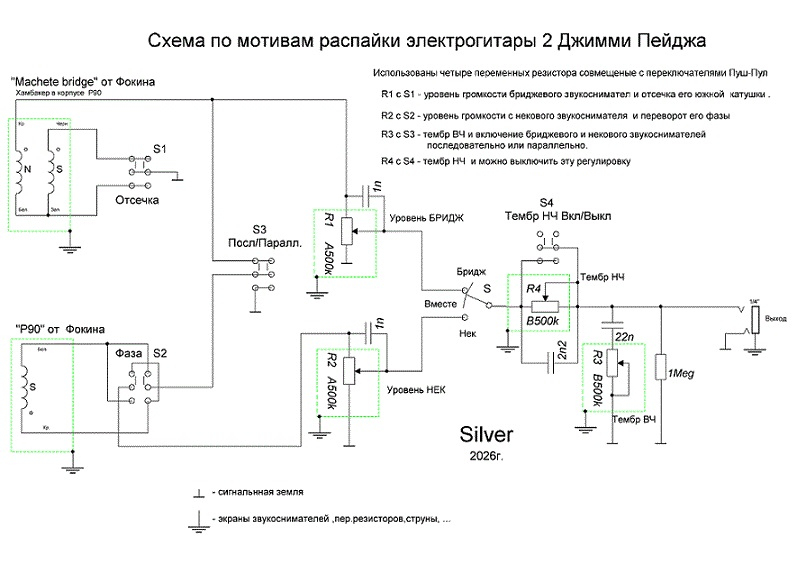

Постараюсь все же саму то  схему добавить,с первого раза не получилось.Не привык пока.Извиняйте.

... и добавил:

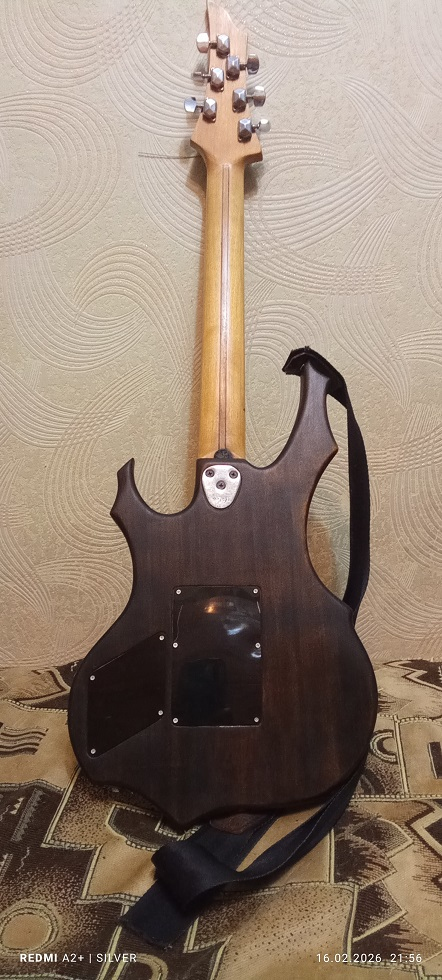

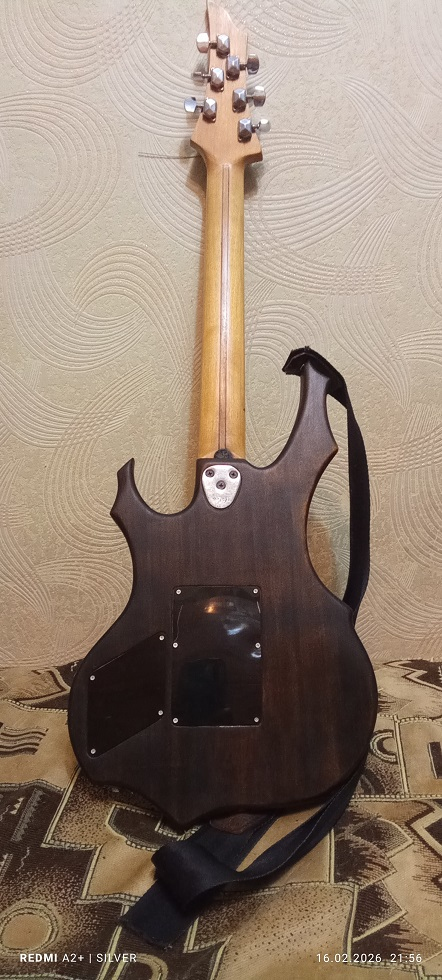

Ещё фото с тыла.

Смотря с какого регулятора идут провода на Джек.Если на выходной разъем идут провода с регулятора громкости,то провода на регулятор тона можно просто откусить.Опять же ,что такое на максимум тона?Вам нужно ,чтобы звук был без высоких частот ,максимально глухой.Или наоборот ,чтобы регулятор тона вообще не воздействовал на звук звукоснимателя.Если первый вариант ,то придется параллельно выходу установить конденсатор 22-47 nF (тот, что стоит последовательно с Вашим  регулятором тона).Если второй вариант ,то исключить из схемы и конденсатор и переменный резистор.Можно кстати откусить или выпаять одну ножку конденсатора и послушать ,что получилось.Если все нормально ,больше ничего и не трогать.Если не то получилось,восстановить назад и выложить все же фото распайки.

Да,они соединяются на гнезде выхода. .Если подключите гитару обычным гитарным кабелем ( моно) в комбик или в примочку ,то они соединяются на экране кабеля,и будет всё нормально,но на сам кабель наводки останутся.Если подключете к балансному входу звуковой карты или микшеру,трёх проводным кабелем будет ещё лучше.Можно сделать шнур с тремя контактами(стерео) для подключения в гитару ,и двумя контактами (моно)для подключения куда угодно,и на этом моновском Джеке уже соединить сигнальную землю и экран,тоже неплохо будет.
 Хамбакер это  две катушки на общем магнитопроводе.Как трансформатор.Если мы закорачиваем одну обмотку трансформатора,на второй тоже ток растет  и выбивает пробку или автомат.В датчике конечно  большое сопротивление обмоток 6-15 кОм и сильно подсаживать сигнал при отсечке не будет.Но так как две обмотки связаны через общую магнитную систему,закорачивая одну обмотку вы уменьшает напряжение другой.Это равносильно тому ,что на рабочую обмотку подключить параллельно резистор на 10 кОм - и напряжение упадет и добротность.Зачем это делать,если можно одну обмотку разорвать и оставить ее за землёй,чтобы она не фонила.И тогда точно,все будет хорошо,и выхлоп будет максимально возможный.

Видимо противофаза получилась со средним. Надо сигнал с землей местами поменять. Зеленый провод на переключатель, красный с голым на землю.

Спасибо, попробую

... и добавил:

[/quote]

Видимо противофаза получилась со средним. Надо сигнал с землей местами поменять. Зеленый провод на переключатель, красный с голым на землю.

Не помогло, в противофазе и с отсечной звук не меняется. Пробовал напрямую подключать к клеммам нека и мидла, результат один. Может быть вертикальных хамб просто так работает странно?

Для Dmitriy Tsoy.А стоит ли вообще делать отсечку хамкенселлера?
   В хамбакерах,понятно,сигнал снимается с двух точек струны.Катушки включены в противофазе ,но за счет разного направления магнитного поля -полезный сигнал ,наведенный колебаниями струн суммируется ,а фон (наводки ) -компенсируются.Если отключаем одну катушку ,получаем съём с одной точки струны и звучание приближенно напоминает звук сингла.Понятно,что за счет П-образного магнитопровода ,со второй точки сигнал все равно снимается ,но он уже гораздо меньше по амплитуде.При отсечке ,получаем некий (почти сингл) без фоноподавления ,но тембр звучания гитары довольно сильно поменяется и многим это нравится.
 В хамкенселлере сигнал снимается с одной точки струны.У него тоже две катушки .Одна ,которая ближе к струнам ,снимает с них сигнал  .Вторая ,включенная противофазно,и используется только для подавления наводок.Она сделана так ,чтобы принимать по минимуму сигнал колебаний струн(но полностью это сделать невозможно).Звук более похож на звук сингла,так как колебания струн снимаются в одной точке(в отличии от хамбакера) ,и без наводок.Если мы отключим противофоновую катушку в хамкенселлере, при отсечке,получим просто обычный сингл без фоноподавления.Если отсечем катушку ,которая ближе к струнам ,то вообще получим только  фон с очень слабым звуком.Если первый вариант ,еще как то может кому то пригодится ,то второй уж точно никому не нужен.
  Вот если поменять фазу   хамкенселлера по отношению к другому звукоснимателю,стоящему в другой позиции  ,то возможно звук получится хороший.Но это можно услышать только при подключении этих двух звукосимателей параллельно или последовательно.
   Мне кажется у Вас в самом звукоснимателе катушки неправильно подключены (возможно бывший  хазяин ,что то намудрил),и из за этого очень тихий сигнал и не давит фон.Попробуйте на одной из катушек звукоснимателя концы местами поменять и послушайте. Все же выводы катушек выведены,там делов на пять минут.

... и добавил:

https://rutube.ru/video/55ee6adb7633dd0f37eff8cf30e987a9/?r=a.    Может как то  поможет.
 Звучит то неплохо https://rutube.ru/video/d66aa95ac3523245f3850833fbf14408/?r=a

Почитал за HS-3 ,довольно специфический датчик ,сопротивление аж 23 кОм.Хочется помочь,но вживую я  с таким звукоснимателем дела не имел.Такая вот мысль возникла.C заводского  HS-3 выходят четыре провода.У Вас пять.Кто то сделал экран и вывел его пятым проводом.Если этот экран сделан им неправильно ,то получается короткозамкнутый виток ,который уменьшает выхлоп.Проверить бы не помешало ,что там сделано  внутри,но это БОЛЬШОЙ РИСК -можно при разборке звукоснимателя повредить тонкий обмоточный провод катушек.Особенно если экран делался фольгой самоклейкой ,или использовались какие то клея для приклейки фольги.Многие делают ошибку,применяют цианокрилатные клеи.Я сам когда то испортил так катушку. Они при попадании на лак обмоточного провода растворяют его и катушка или совсем  закорачивает,или появляются короткозамкнутые витки.Совет прозвоните звукосниматель обычным китайским тестером,сопротивление должно быть около 23 кОм.Это конечно не выявит короткозамкнутые витки ,но хоть какая то информация будет.
