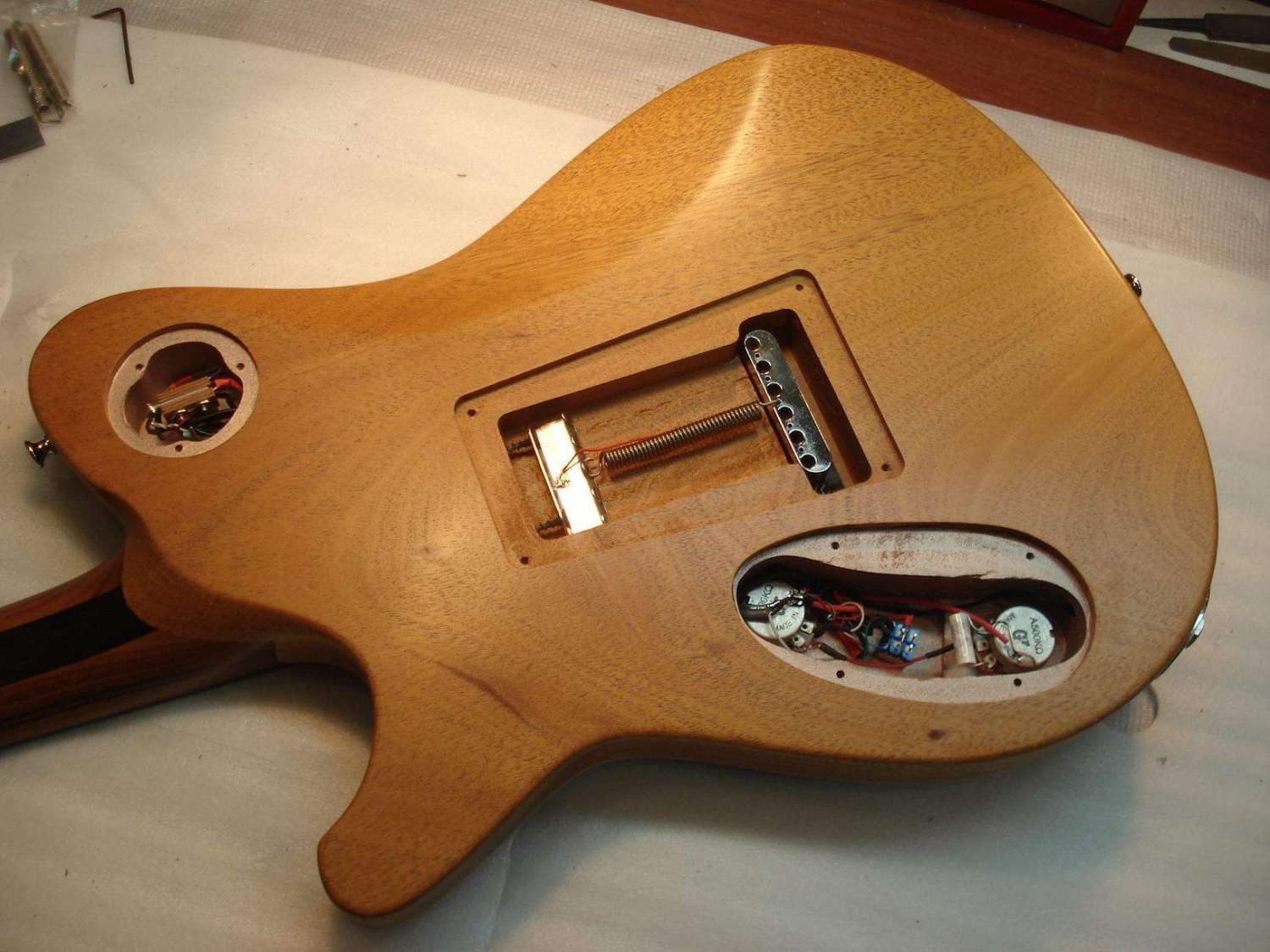

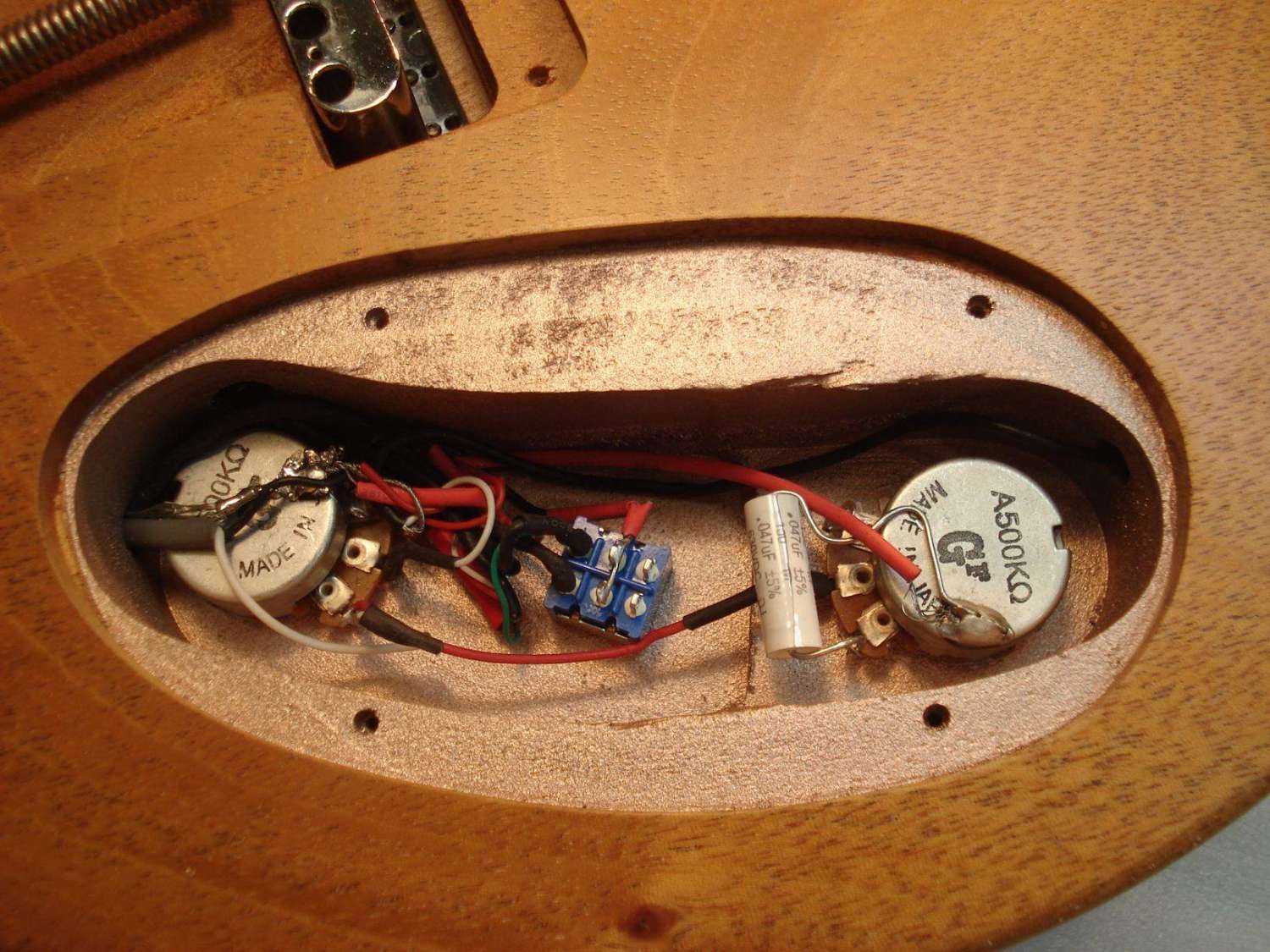

1) не похоже на хорошо прогретое место. Просто совсем не похоже.
2) какая красивая неизолированая борода...
3) это вообще что такое? неужели так уж необходимо что бы болтающаяся земля для бриджа вскорости переломилась и отпала? К тому же она не туда идёт куда надо бы, см. (4).
4) почему сигнальная земля на тембр идёт через экран?? мало того что там до десятка ом сопротивление, так ещё и со временем окислится контакт экрана и корпуса.
5) не косяк, а так, недочётик: надо бы закоротить крайний и центральный выводы, что бы когда резистор сработается меньше шебуршало.
Ну и интересно заизолирован входной(нижний по фото) контакт громкости, но по этому фото плохо видно. Если всё так как кажется - то смысл термоусадки в этом месте вообще непонятен.
Для каких нибудь пионЭров лопоухих конечно и так сойдёт, но для серьёзного инструмента - совсем не дело.
