Help! Помогите с распайкой!!!
« : Января 30, 2013, 22:01:55 »
Привет! Такая вот загвоздка, если кто поможет, очень буду благодарен.
Заказал для джазбаса звукосниматели seymour duncan hot stacks. Распайку на сайте нашёл. Хот стэки, как мы видим, с 5 проводками.
Я хочу, чтоб была единая ручка громкости, чтоб в паузах и когда не играешь - одним движением гитару выключил и всё. А на джазбасах, если кто не в курсе, 3 крутилки - тон и отдельная громкость для бриджа и для нека.
Так вот, друзья, как бы мне сделать, чтоб первая крутилка - мастер вольюм, остальные две регулировали так же громкость соответствующих звукоснимателей? Ручка тона не нужна.
Заранее спасибо всем откликнувшимся.

Оффлайн levsha-kzn

  • Ветеран форума
  • ******
  • Сообщений: 5927
    • http://vk.com/levsha_kzn
Re: Help! Помогите с распайкой!!!
« Ответ #1 : Января 30, 2013, 22:19:12 »
Поставь тумблер :D

... и добавил:

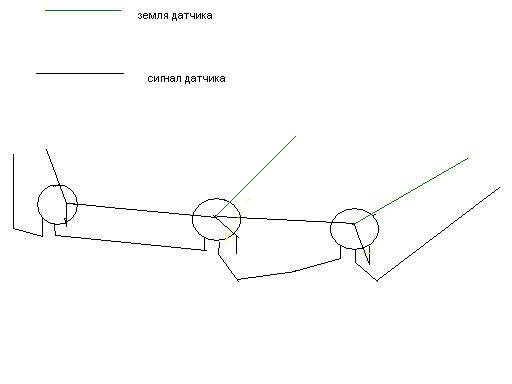

Если паялбник в руках держал- поймешь

... и добавил:

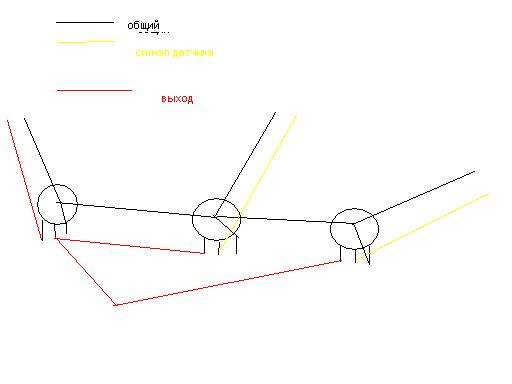

Ну в твоем случае так. Красный с белым вместе. ;)
« Последнее редактирование: Января 31, 2013, 09:24:29 от levsha-kzn »

Оффлайн kfmut

  • Эксперт
  • *****
  • Сообщений: 1182
  • человек человеку - друг, а зомби зомби - зомби!!!
Re: Help! Помогите с распайкой!!!
« Ответ #2 : Января 31, 2013, 00:35:55 »
в целях самообразования спрошу, как дожна выглядеть такая регулировка - типа я накинул громкости на неке, а мастер автоматом понизил общую громкость? чем не устраивает схема с блендом http://cdn.seymourduncan.com/pdfs/support/schematics/jazz_bass_blend.pdf ?

Оффлайн Petrovich-111 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 197
  • GuitarPlayer.Ru fan!
Re: Help! Помогите с распайкой!!!
« Ответ #3 : Января 31, 2013, 05:50:49 »
Мастер волюм нужен для мютирования инструмента. У меня было много басов и обычных электрогитар, и я привык в паузах между песнями убирать громкость. Крутилочку одним движением на минимум - ррраз, гитару на стоечку и всё.
И впервые за 15 лет занятий музыкой появился настоящий джазбас, где миксуются звукосниматели.
Кстати, киллсвич - это же кнопочка для выключения звука? может, её поставить?  А щелчка не будет при нажатии?
Бленд - это переключатель? 3-хпозиционный?

Оффлайн Vlad_7602

  • Ветеран форума
  • ******
  • Сообщений: 3326
Re: Help! Помогите с распайкой!!!
« Ответ #4 : Января 31, 2013, 07:43:35 »
Petrovich-111, киллсвитч придётся держать нажатым всю паузу  ;D

Оффлайн Alex Shade

  • Ветеран форума
  • ******
  • Сообщений: 6608
  • Volume и разум
    • Alex Shade Sound Laboratory
Re: Help! Помогите с распайкой!!!
« Ответ #5 : Января 31, 2013, 08:34:00 »
Petrovich-111, бленд - это потенциометр, которым ты выбираешь, в какой пропорции смешивается звук, идущий от каждого из двух датчиков.
Я уже достаточно поигрался с жабой, чтобы понять: хочешь классический звук джаз-басса - лучше два пота громкости, чем один бленд. С блендом все ок, но работает (и звучит) немного не так.
Как реализовать вариант первого поста? Просто! Отпаиваешь и убираешь потенциометр тона. Ставишь вместо него пот громкости. В принципе, пойдет 500кА, но я бы лично поставил 1МА - но это мои личные вкусы. По аналогии с первыми потами нижнюю ногу пота землишь об корпус, со средней ноги пота проводок на сигнальный лепесток джека, а оставшуюся ногу соединяешь с уже соединенными между собой аналогичными ногами имеющихся потов громкости каждого датчика. Все, профит. =)

Оффлайн Voffkin

  • Частый посетитель
  • **
  • Сообщений: 148
Re: Help! Помогите с распайкой!!!
« Ответ #6 : Января 31, 2013, 10:49:36 »
Пуш пул можеш поставить вместо одного пота оставив распайку как есть

Оффлайн Petrovich-111 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 197
  • GuitarPlayer.Ru fan!
Re: Help! Помогите с распайкой!!!
« Ответ #7 : Января 31, 2013, 11:06:57 »
Alex Shade, скажи, а обязательно ли ставить потенциометр на 500? Те, которые уже стоят, переназначить можно ли? Там 3 одинаковых потенциометра по 250.

Оффлайн kfmut

  • Эксперт
  • *****
  • Сообщений: 1182
  • человек человеку - друг, а зомби зомби - зомби!!!
Re: Help! Помогите с распайкой!!!
« Ответ #8 : Января 31, 2013, 12:12:08 »
Petrovich-111, часто потц на тоне имеет линейную характеристику изменения сопротивления(тип В, так называемый), а на громкость ставят с логарифмической(тип А, audio taper), это связано с восприятием изменения громкости звука ухом. На самих потцах должна быть маркировка типа, но на попробовать можно любой использовать. А вот по номиналу потца тоже интересно было бы послушать Alex Shade, в теории там, вроде как, при большем номинале меньший диапазон высоких частот сливается на землю даже при закрытом потце, а на практике я замену для p-датчика 500к на 250к не услышал :hmmm:, слышимый результат дала другая ёмкость конденсатора на тоне...

Цитата: Alex Shade
...хочешь классический звук джаз-басса - лучше два пота громкости, чем один бленд. С блендом все ок, но работает (и звучит) немного не так...

понятно, спасибо! :)

Оффлайн -[KoS]-

  • Эксперт
  • *****
  • Сообщений: 1752
  • Пингвин - птица гордая, пока не пнёшь, не полетит
    • Инстаграм с продаваемым инструментом и стаффом
Re: Help! Помогите с распайкой!!!
« Ответ #9 : Февраля 02, 2013, 16:20:27 »
Немного не в тему лезу,но новую создавать не хочу. ДЛя Ежей можно ставить на 500 кОм потцы или именно паспортные 25 кОм должны стоять?
