Добрый вечер всем!

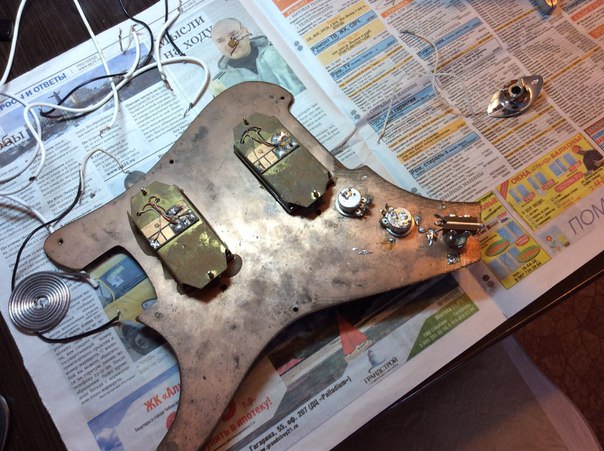

На днях решил поменять потенциометры на гитаре Orfeus solo(болгарка),
да и трёх позиционный переключатель.
Все распаял, начал собирать и вспомнил что не записал какие провода куда поять
Кто знает, хелп.

и кстати да, звукосниматели стоят от Diamant(советский)


Попробовал эту схему, звук есть тихий и фонит жутко, когда дергаешь струну

попробуйте вот эту схему:


Если потцы у Вас не 500ки, а 250ки, то кондер берите 0,023мкФ, общий вид схемы тот же, разница лишь в количестве высоких и низких частот (при более высоком сопротивлении меньше высоких). Данная схема испробована мной при перепайке Урала под 2 хамба LH-150, очень хорошая читаемость, достаточно много высоких на бриджевом (практически федор! ), хороший густой перегруз при включении двух датчиков, хороший акустический клин на неке.
