после длительного музицирования понял, что мало мне звуков.
появилась идея задействовать 2 типа переключателей: стандартный трёшный туда-сюда и пятипозиционный галетник (у меня в гитарах только 3 отверстия, как на ПРС)
вот только такой вопрос появляется, как трёшку, пятёрку и ручку громкости вместе задействовать?
хочу получить на выходе такую штуку:

3-хпозиционник отвечает за переключение 2-хамбов (нек, нек+бридж, бридж - стандартно, в общем)
громкость, собственно, общая громкость

на галетнике такая штука (по положениям):
1. стандартное подключение хамбов
2. отсекается только катушка некового хамба (бриджевый остаётся в послед. подключении катушек)
3. отсекаются катушки на нековом и бриджевом вместе
4. параллельное включение только некового
5. пусто или противофаза пусть будет (не знаю, что на эту позицию повесить. заодно услышу, что за оно)
в итоге получается эдакий varitone как на lucille...

если такое реально, то объясните, как всё это спаять?
спасибо

Попробуй вот это http://www.stewmac.com/shop/Electronics,_pickups/Components:_Switches_and_knobs/Free-Way_Pickup_Switch.html

уже видел. не то немного. по ссылке штука всего лишь альтернатива пуш-пула

Ты написал, что у тебя всего три отверстия, как у PRS...
В одно ставишь этот свитч, и на ручку тона/громкости ставишь пуш-пул для противофазы/смены катушек, когда датчик в режиме хамбакера
По моему у тебя будут доступны, как раз все перечисленные варианты и даже больше.

отдельно-то будут)
но ведь прикол в том, что мне нужно именно мною описанные комбинации...
грубо говоря, перед началом песни выстраиваешь на ротари позицию, а во время игры без проблем переключаешь трёшку...
если делать через пуш-пулы и free-way, то задолбаюсь переключателями щёлкать

всё думаю и думаю. уже даже пришёл к варианту поставить трёшку для управлениями хамбами, минисвитч на 3 позиции для управления нековым хамбом (последовательно/отсечка/параллельно) и в громкости пуш-пул на отсечку бриджевого. но всё равно щёлкать много придётся... например, для включания только отсечек обоих хамбов нужно будет
1) на трёшке постаить в среднее положение
2) на минисвитче тожев среднее
3) поднять пуш-пул.
вот таких действий, а точнее их количества, и хочу избежать

Мысль только одна, найди схему Gibson B.B. King Lucille, и скопируй.

Мысль только одна, найди схему Gibson B.B. King Lucille, и скопируй.

в varitone изменение звука, как мне известно, осуществляется не через вариации подключения катушек звучков, а через дополнительные резисторы... как-то так
а насчёт данной схемы, которую я хотел получить, пришли к мнению, что она не реализуема.

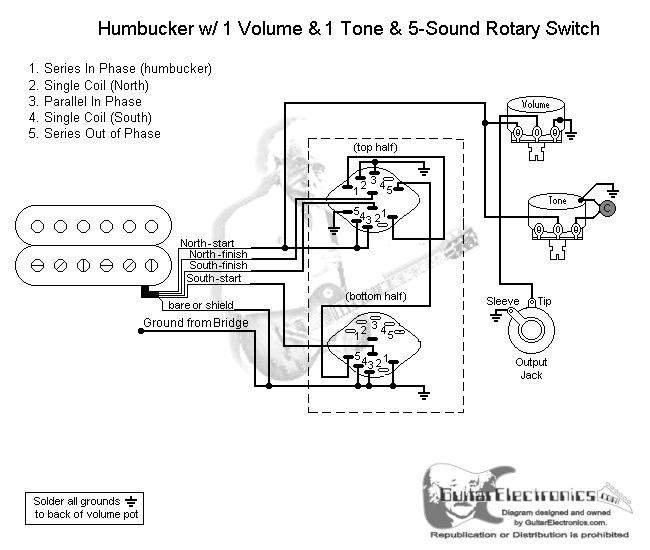

в итоге буду паять просто галетник с тоном и громкостью с такими вариациями:
1. бридж последовательно
2. отсечка нек
3. отсечка нек + отсечка бридж параллельно (как я понял, эта комбинация без шумов)
4. нек параллельно
5. нек последовательно или же нек последоватетльно+ последовательно с ним бридж с отсечкой

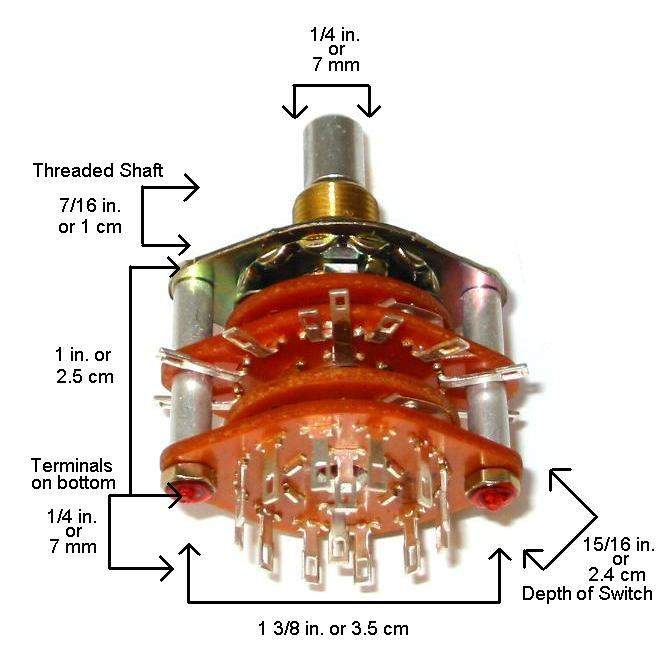

можно использовать поворотный переключатель на 5 или 6 позиций

так про него родимого разговор и шёл)

учтите одну деталь, когда будете ставить такой rotary - сейчас все они производства китая. я сменил два таких (ровно два и заказывал). через неделю использования начинают дико глючить...
вам оно надо
