Продолжаю отчет.
Вчера вечером, в одном месте чесалось сделать еще что-то, начал делать инкрустацию. Все что было под руками, и в большом количестве - искусственный камень (акриловая плита) Слышал что из него делают порожки для гитар, так почему бы не попробовать?
Попросил соло-гитариста, нарисовавшего лого группы, сделать упрощенный вариант. Пару часов и все готово:
Пока резал "камень" пополам получил травму из за невнимательности + состояния аффекта

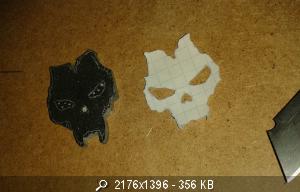

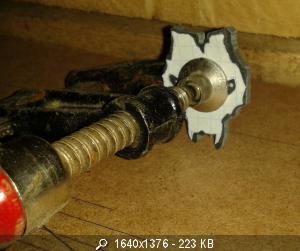

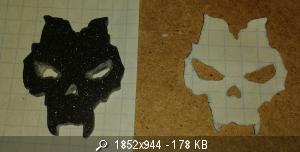

ОСТОРОЖНО, УБЕРИТЕ ДЕТЕЙ ОТ МОНИТОРА!Дальше несколько часов операций шлиф.машиной, электронапильником, полировочной машинкой, наконец напильником и надфилями. Вот что имеем:
... и добавил:Apathy, Не дрейфь
А так вообще
Теперь что сделал за сегодня:
На свежую голову разобрался в чем была беда с декой. Проверял кучу раз, правильно масштабирован был шаблон или нет, и результат всегда был положительный. Решил посмотреть на фото самой гитары ( да, я знаю это
). Прототипом деки является вот эта штуковина:
Насчитал на ней семь струн, в то время как на чертеже был указан карман под стандартный шестиструнный гриф. Видать те ребята, которые заклепали шаблон, попросту масштабировали его под шестиструнку, отталкиваясь только от размеров кармана! Соответственно и дека уменьшилась вместе с ним.

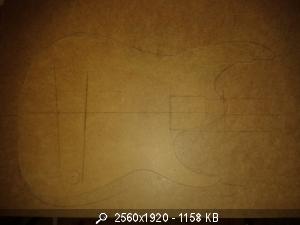

Плюнув на такое гиблое дело, вместе со всеми чертежами, перерисовал с монитора ( да-да прикладывал несколько A4 и обводил
) размеры будущей деки по фото. Рога специально сделал более утолщенными, захотелось и все тут

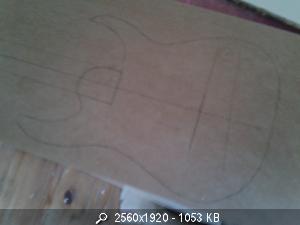

Сверху положил первую деку, да это был бы
если бы не обратил внимание. Карман уменьшил под шестиструнный гриф:

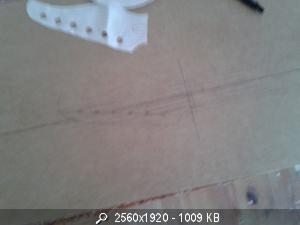

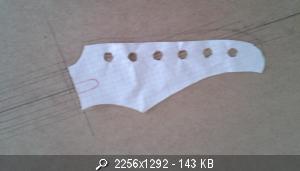

Далее нарисовал сам гриф вид сверху и вид сбоку. Фоток забыл сделать, прошу прощения

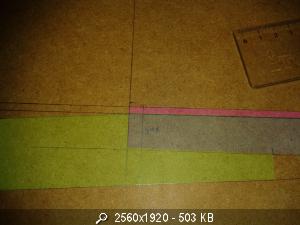

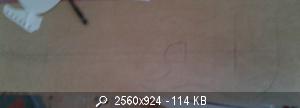

Пришлось рисовать гитару в масштабе, вид сбоку т.к. чертежей нет и небыло. Так даже интересней... Мензура не совпала всего на 2мм, от расчетных. Просто подвину том чуть дальше
Кстати, на счет него: из за того, что гитара будет с меньшей мензурой, чем задумывалась, придется смещать том на сантиметр дальше от грифа. Жесть:

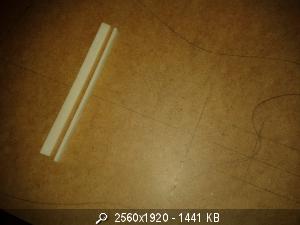

Планочка на ребре - законное место, планка лежит - новое.
Важно: Имеет ли смысл сдвигать звучек ближе к тому, или же лучше ему быть на своем месте на деке?... и добавил:дальше:

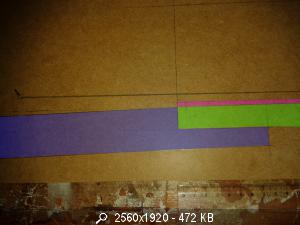

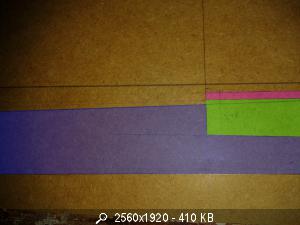

Возник вопрос как решить вопрос стыковки пятки и деки. Думаю тут будет ясно:
Зеленое корпус, синее - гриф. Можно ли так вклеивать? Повторюсь, в гитаростроении человек недалекий, могу упустить самые банальные вещи.
Устав порядком от моделирования в масштабе взялся доделать вклейку на 12-й лад.

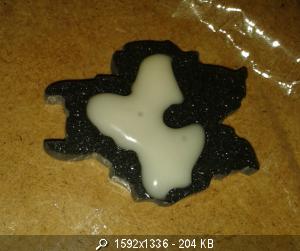

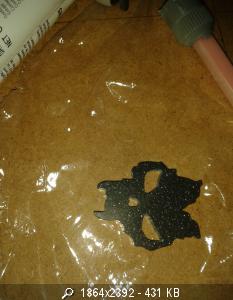

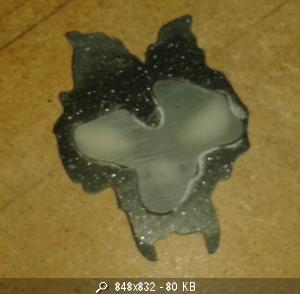

Допилил маленьким надфилем, заполнил "дырку носа" и глазницы подкрашенной эпоксидкой:
