Решил сделать новый корпус для джекса. Солид воркс осваивал с нуля.

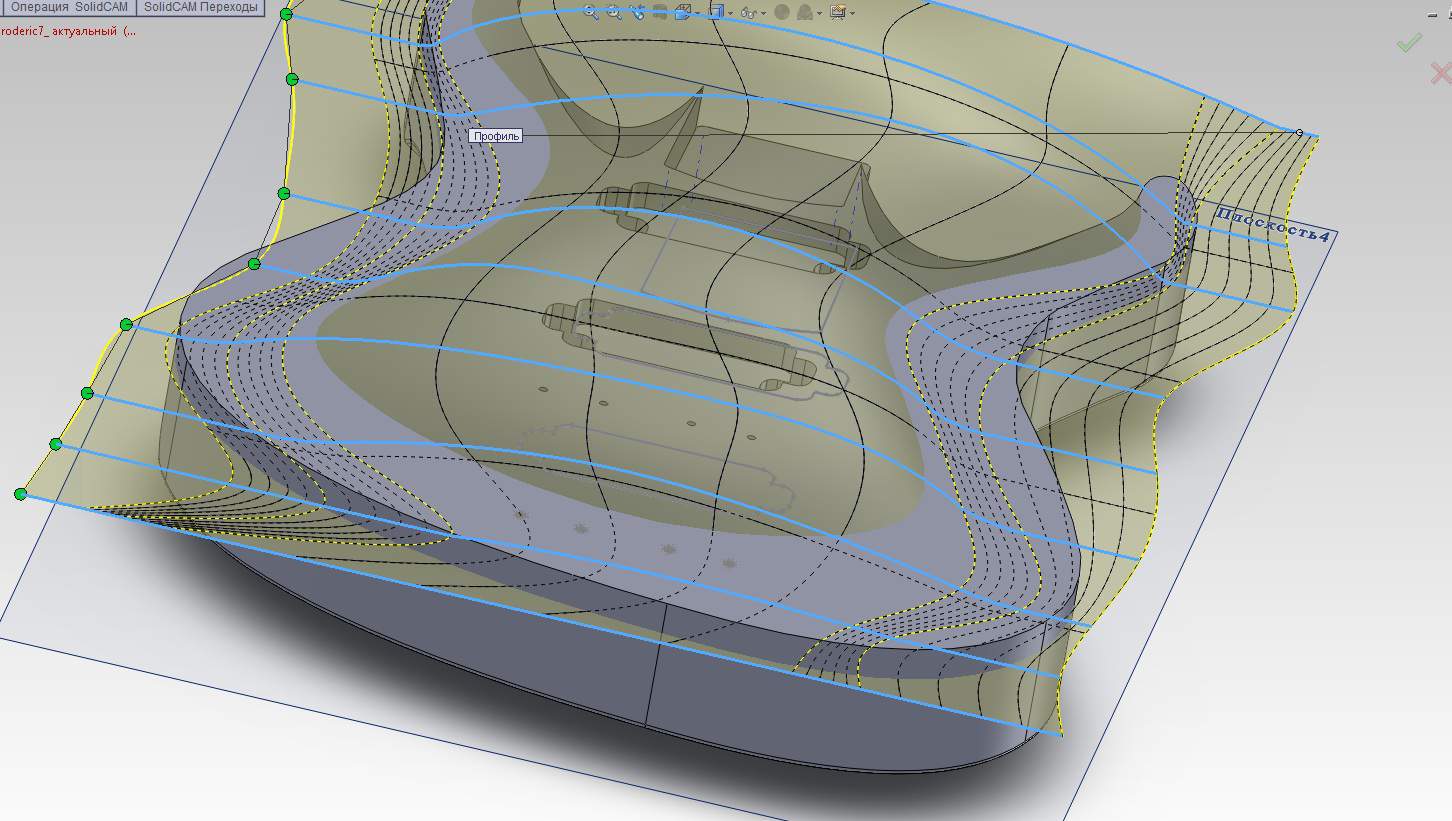

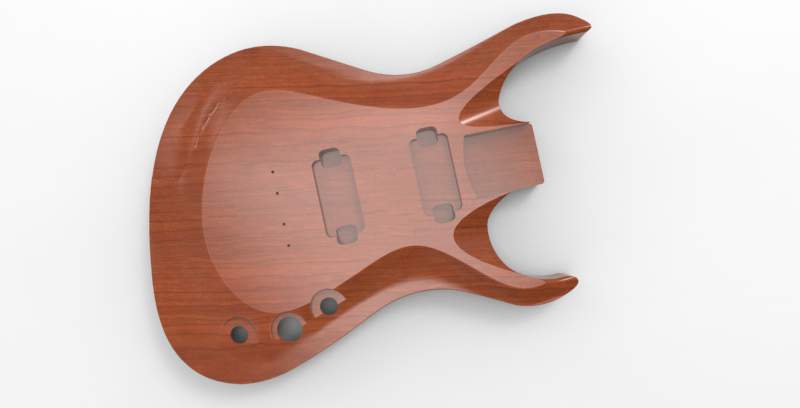

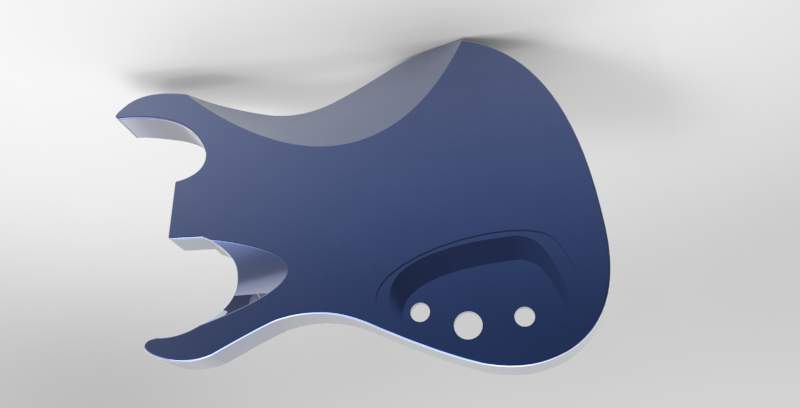

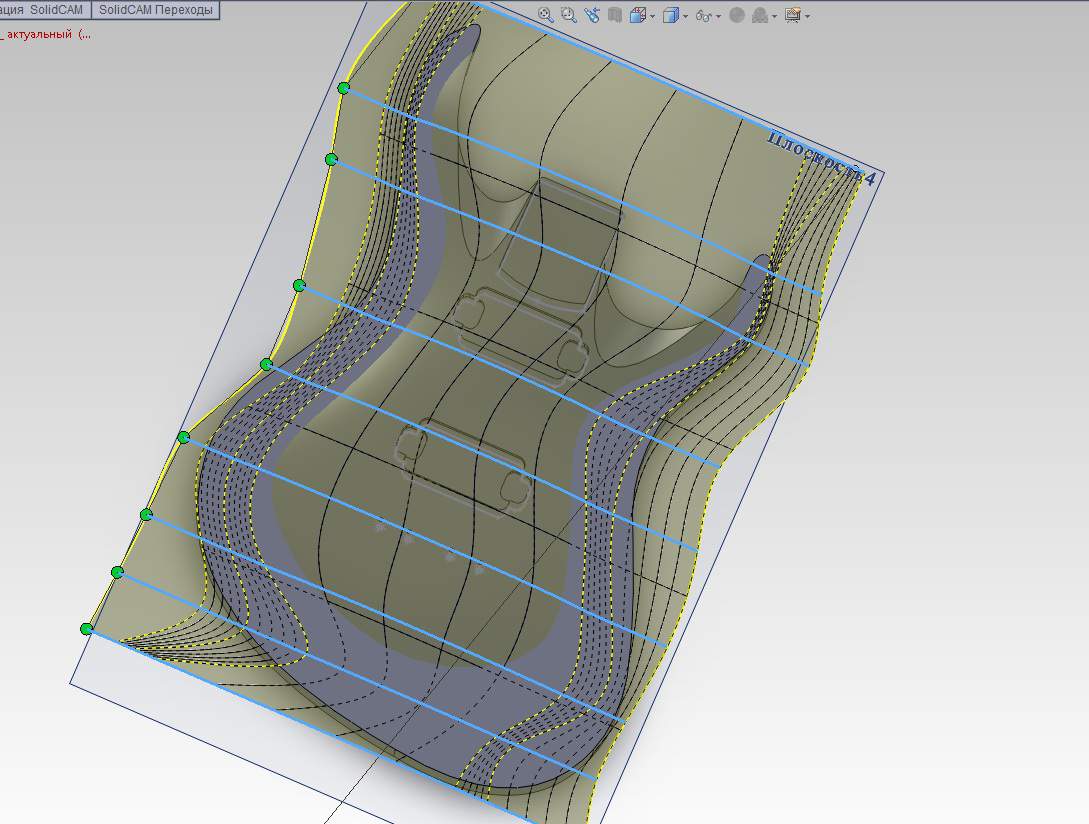

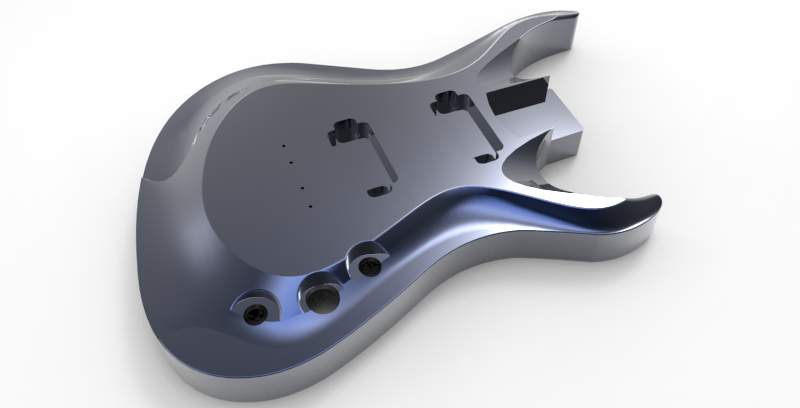

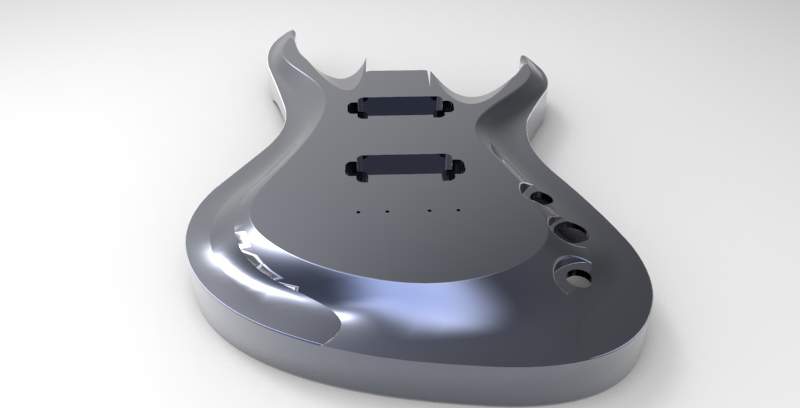

Сделал модель нового корпуса в SolidWorks с соблюдением размеров. Все норм. Дело дошло до арктопа. Делал его методом "срез по сечениям". В общем не плохо, но появляется какойто артефакт, и не совсем понятно как с ним бороться.
Смущает непонятная фигня, в виде кривой полоски на плоскости в задней части гитары. И как эта фигня может отразиться на процессе фрезеровки.
В добавок есть моменты которые хотел бы уточнить. Надеюсь тут есть соображающие)
Скрины прилогаю.

Ты бы исходную геометрию показал бы(профили и направляющие), рендеры здесь не к месту, по "зебре" косяки надо смотреть. На первый взгляд у тебя не хватает промежуточного сечения как раз в месте получившейся складки. Но КМК здесь было бы более правильно лофтить профиль "обечайки" в профиль топа по направляющим, задающим форму среза.

я пытался и по сетке смотреть, и по уровню точек на направляющих сечениях. При этом солидкаму пофиг на это, на симуляторе вырезает.

Но КМК здесь было бы более правильно лофтить профиль "обечайки" в профиль топа по направляющим, задающим форму среза.

это я не понял к сожалению

... и добавил:

ухх, со "складкой" разобрался. Проблема была в одном сечении, и обнаружилась только при большом увеличении.

круто!

Платон Есенин, сложные формы проще всего делать моделированием в поверхностях, при этом солид позволяет легко сочетать твердотельное моделирование и моделирование поверхностями, надо пользоваться   Чтобы освоить эту тему, КМК проще всего взять какой-нить туториал для Rhinoceros 3d и повторить в солиде.

... и добавил:

...можно будет из этого джексона годный инструмент сделать при этом не дорого)

это если не учитывать стоимость своего труда

При работе с сечениями что поверхности, что твердотел, очень желательно чтобы количество опорных точек в сечениях совпадали. Тогда будет меньше ненужных перегибов.
При невозможности использования одинакового количества точек в сечениях - эскизах, можно попробовать преобразовать эскизы в сплайн.





Примерно так.
