Автор Тема: Как распаять электронику если у звучка 5 проводов?  (Прочитано 534 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Aboba 2005 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 138
  • GuitarPlayer.Ru fan!
Как распаять электронику если у звучка 5 проводов?
« : Октября 06, 2023, 12:48:18 »
Звучки паленые емг хз, с них идет 5 проводов. Переклбчатель 3 позиционный

... и добавил:

пожалуйста помогите, гитара стоит дешевле похода к мастеру, поэтомк только сам

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 10209
  • Atypique
Re: Как распаять электронику если у звучка 5 проводов?
« Ответ #1 : Октября 06, 2023, 14:14:55 »
« Последнее редактирование: Октября 06, 2023, 14:22:43 от Geezer »

Оффлайн Aboba 2005 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 138
  • GuitarPlayer.Ru fan!
Re: Как распаять электронику если у звучка 5 проводов?
« Ответ #2 : Октября 06, 2023, 15:45:51 »
У меня не система где не надо паять, у меня именно обычная электроника

... и добавил:



... и добавил:



... и добавил:

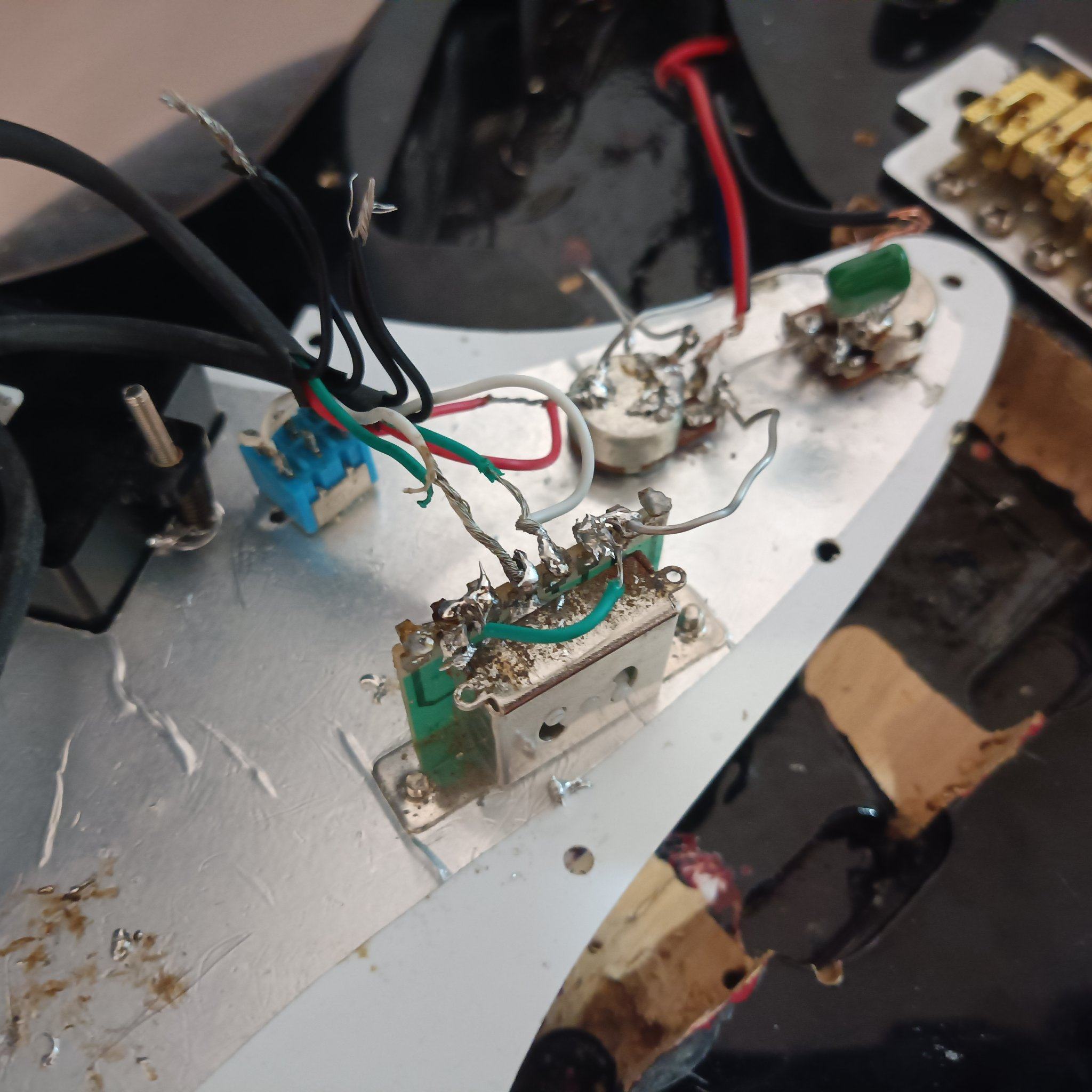

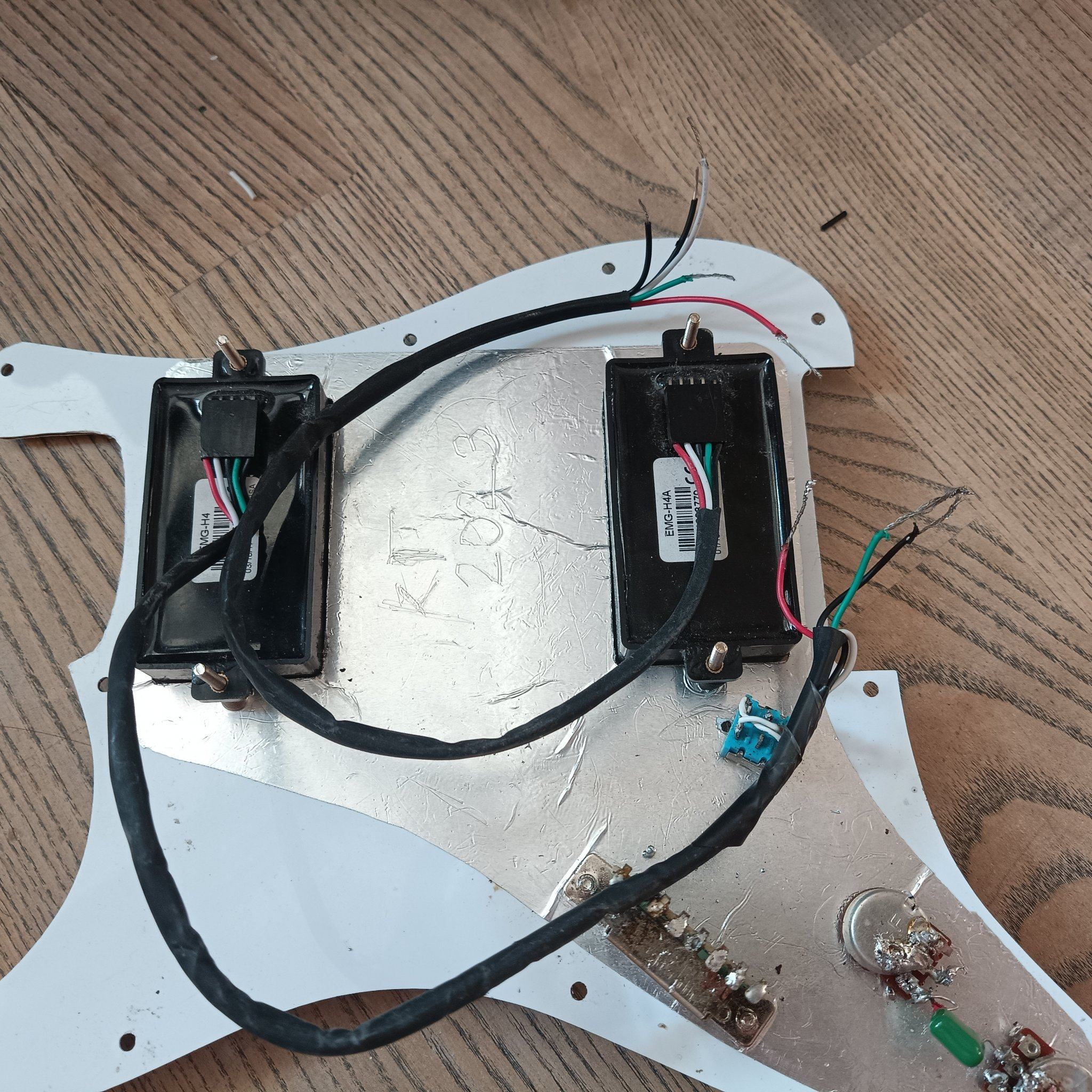

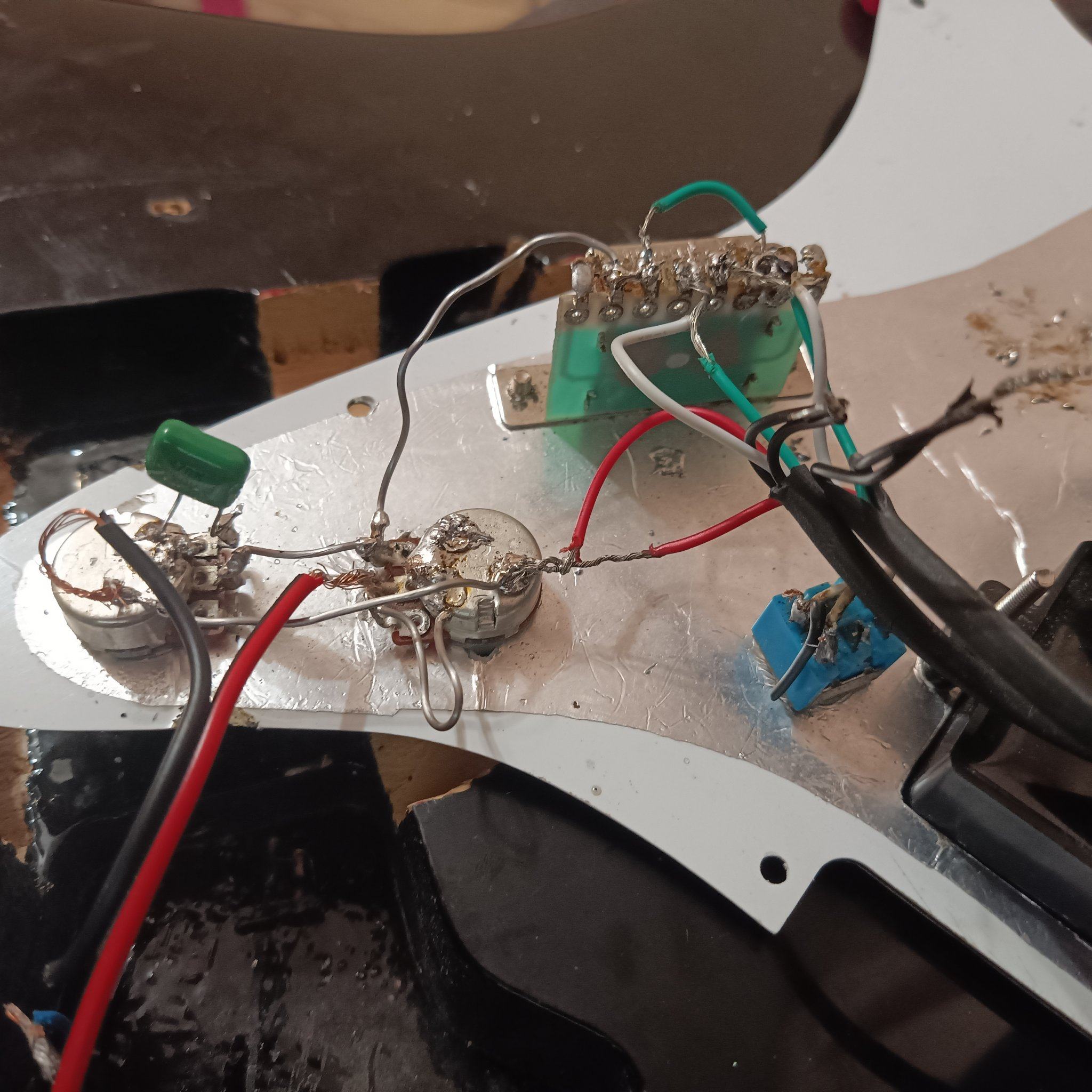

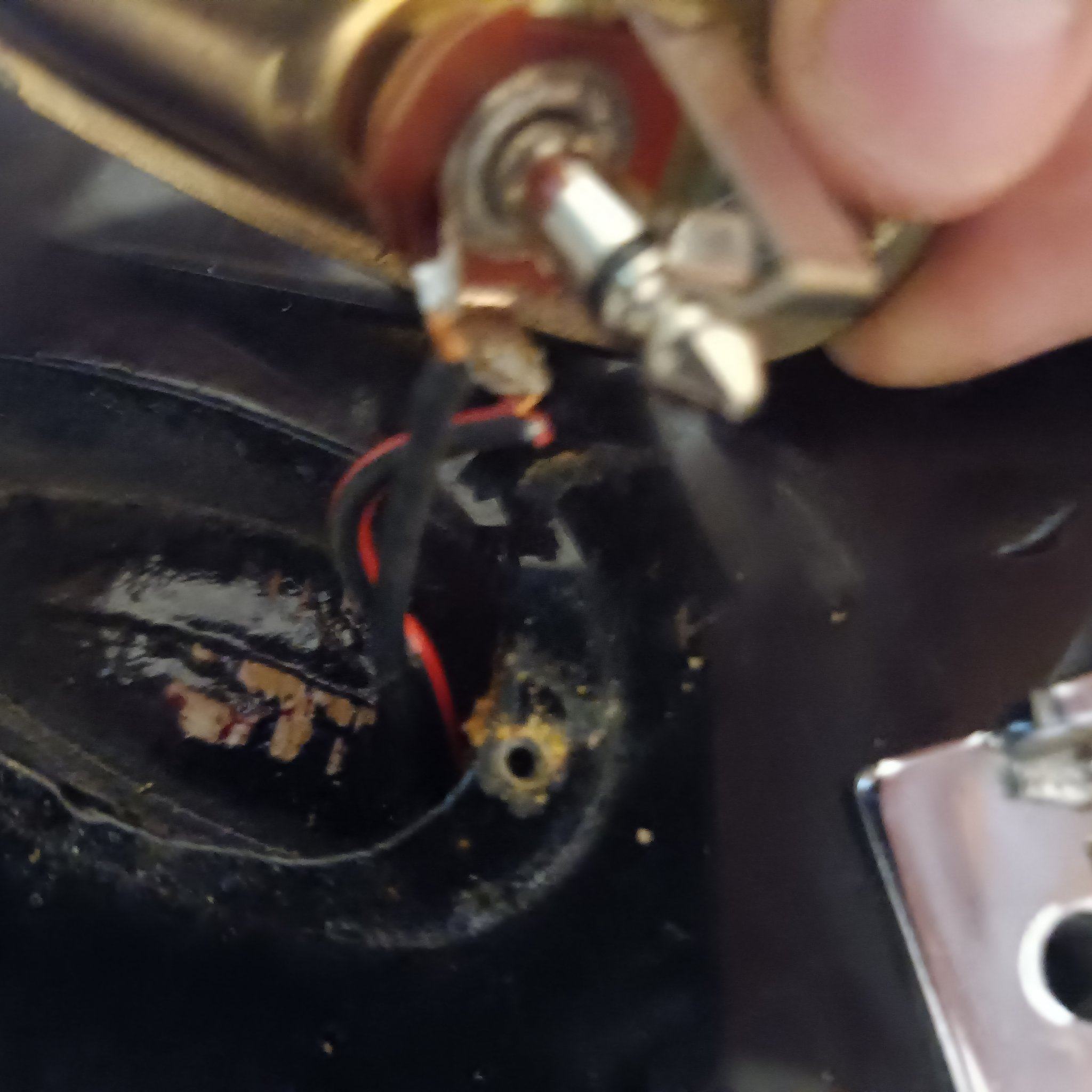

Союирал вот так напрямую подлючая каждый звучек отдельно к гнезду и они работали (как на последнем фото)

... и добавил:

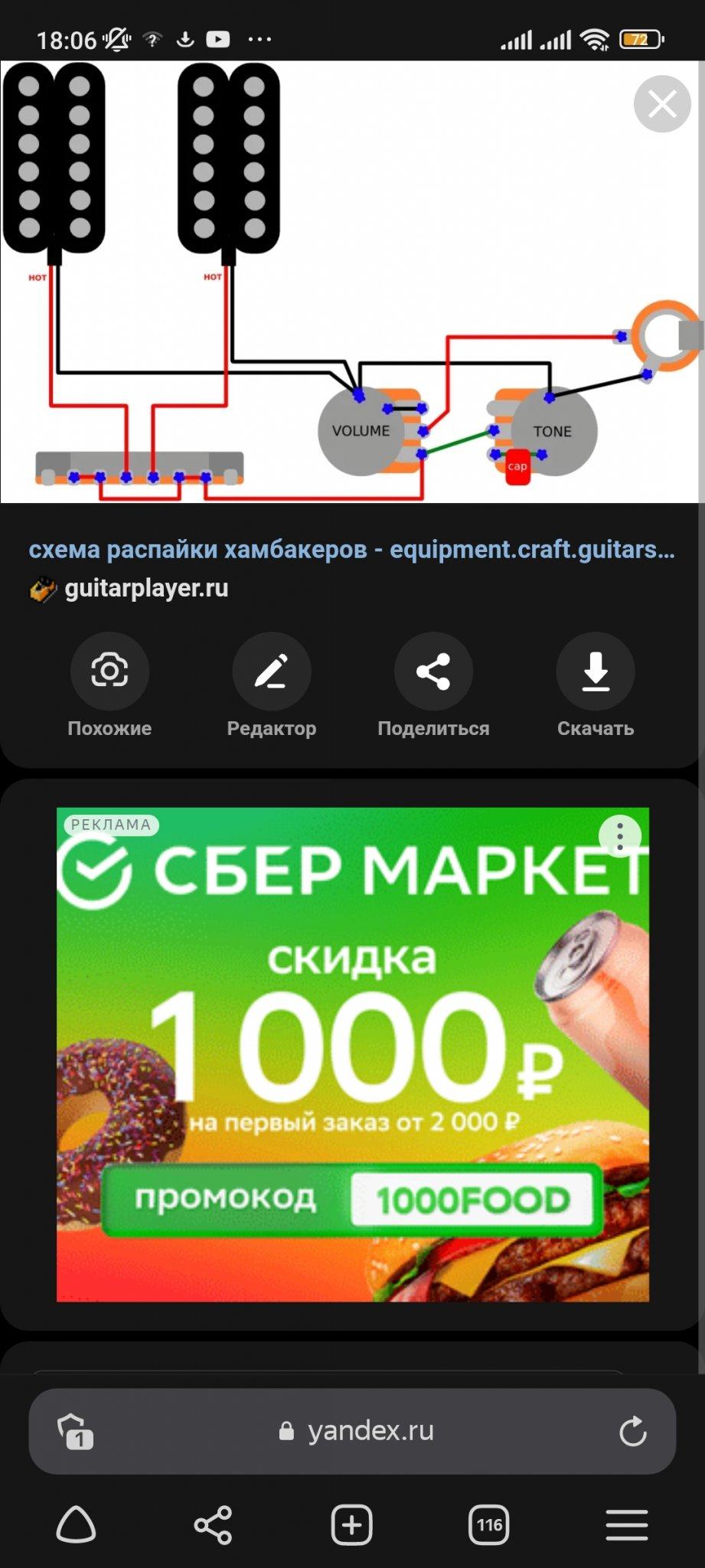

делал по этой схеме, звука нет только фон

... и добавил:

https://youtu.be/yWd-UtF9Md4?si=IDYj8jF6ZyiAQXy6
« Последнее редактирование: Октября 06, 2023, 17:47:06 от Aboba 2005 »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 10209
  • Atypique
Re: Как распаять электронику если у звучка 5 проводов?
« Ответ #3 : Октября 06, 2023, 22:39:43 »
В документе pdf написано:
чёрный и белый соединяем вместе (и изолируем от монтажа)
зелёный и экран - на массу
красный - сигнальный.

Оффлайн Aboba 2005 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 138
  • GuitarPlayer.Ru fan!
Re: Как распаять электронику если у звучка 5 проводов?
« Ответ #4 : Октября 07, 2023, 07:58:15 »

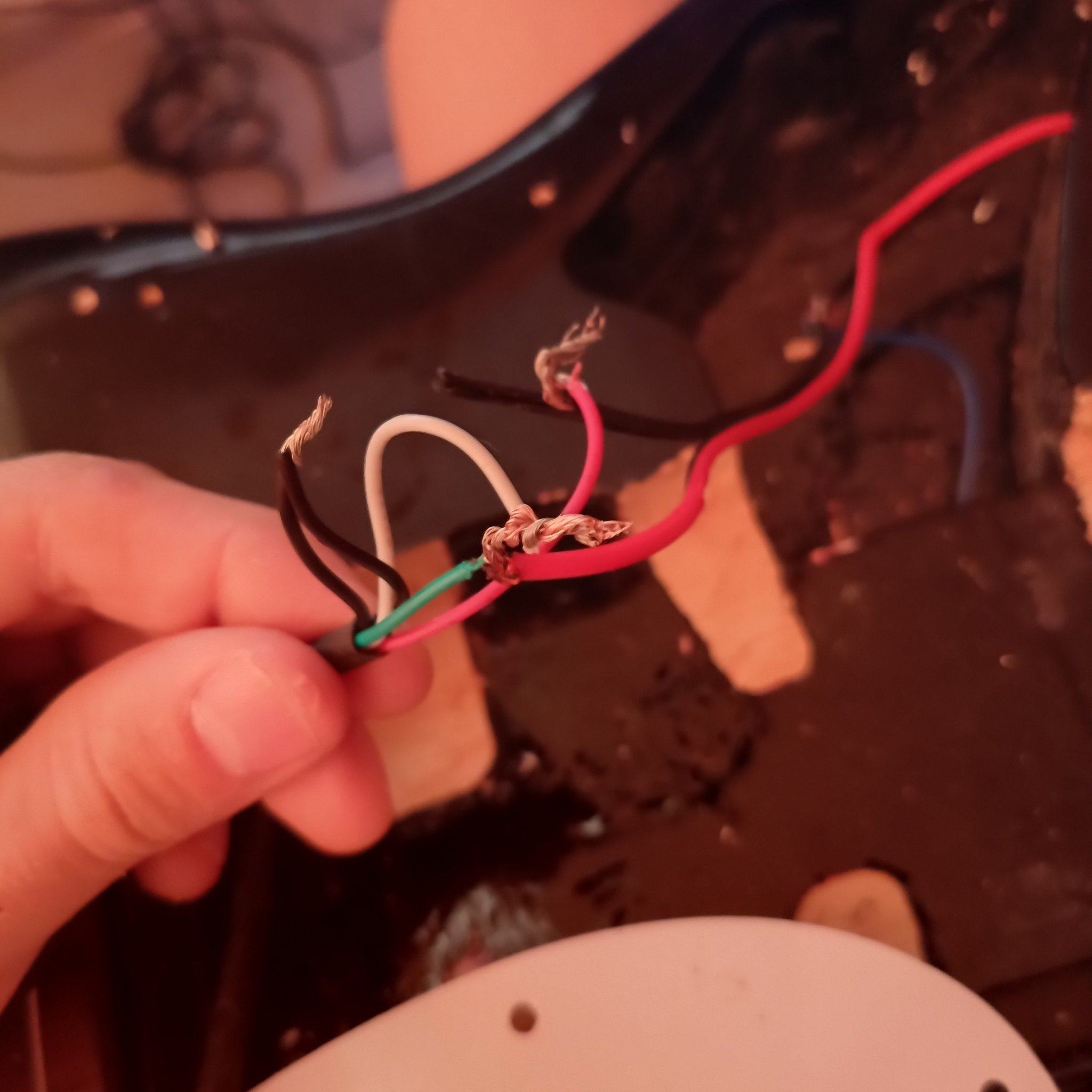

у меня 2 черных...

... и добавил:

куда зеленый вообще подлючать? с красным и землей понятно
« Последнее редактирование: Октября 07, 2023, 08:00:27 от Aboba 2005 »

Оффлайн Макс Н.

  • Эксперт
  • *****
  • Сообщений: 1317
  • Корёжитель ЧХ
Re: Как распаять электронику если у звучка 5 проводов?
« Ответ #5 : Октября 07, 2023, 09:39:11 »
Aboba 2005,
Это активы или пассивы ?
Если пассивы, то прозвонить и потом соображать.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 10209
  • Atypique
Re: Как распаять электронику если у звучка 5 проводов?
« Ответ #6 : Октября 07, 2023, 10:01:37 »
http://www.sonic.net/~emgman/pdf/hzhum2.pdf

Здесь всё предельно ясно рассказано и показано :)

Оффлайн Aboba 2005 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 138
  • GuitarPlayer.Ru fan!
Re: Как распаять электронику если у звучка 5 проводов?
« Ответ #7 : Октября 07, 2023, 13:55:17 »
Цитата: Макс Н. от Октября 07, 2023, 09:39:11
Aboba 2005,
Это активы или пассивы ?
Если пассивы, то прозвонить и потом соображать.
мультиметра нет( на днях куплю. но на фото выше я прикладыаал звучек на прямую к гнезду и там видно в какой комбинации проводов звук есть

... и добавил:

Цитата: Geezer от Октября 07, 2023, 10:01:37
http://www.sonic.net/~emgman/pdf/hzhum2.pdf

Здесь всё предельно ясно рассказано и показано :)
только у меня 2 черных провода
« Последнее редактирование: Октября 07, 2023, 14:26:10 от Aboba 2005 »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 10209
  • Atypique
Re: Как распаять электронику если у звучка 5 проводов?
« Ответ #8 : Октября 07, 2023, 19:09:21 »
Цитировать
мультиметра нет( на днях куплю

Мультиметр дома необходим - он даёт однозначные ответы на многие вопросы.
Китайские DT830B ошеломляюще дёшевы и продаются повсюду.
