Ч_П_У!!!  Дешево и сердито. Причем фрезеровать только накладку. При качании грифа (режинструмента) по ексцентрикам получаем разную толщину самой накладки (в торце особенно видно), причем там где радиус меньше - там толщина накладки тоже меньше остается. При построении 3Д модели можно сформировать пов-сть с одинаковой толщиной накладки (с торцевой стороны) и при этом с одинаковой высотой в "холке". Такую накладку "выстрогают" за 30-40 мин (в черновую).
+ Можна сделать накладку (в месте с грифом) ассиметричной относительно 3 или 4 струны (для компенсации толщин струн, особенно актуально для 7-8 и прочих гуслей где калибры под 90 применяются.
В среднем берут 10 у.е. за час работы такого ЧПУ станка.

10 баксафф за спрофилированную накладку (возможно даже с пазами под лады, если есть фреза 0,5 мм) - если это повод для рыдания, то приблуда для получения мультирадиуса (ексцентриковая) обойдется приблизительно столько же. Если бы у Вас был намаханый скил
руцами это сделать - то этого топика бы не было(я так полагаю).

Какое сооружение???

1. берем 10 баксов ->> приходим туда где уже есть ЧПУ - >> даем заготовку и 3Д модель накладки - >> заплатиv 10 баксов и радуемся жизни.
2. Покупаем фанеру ->> берем 10 баксоф ->> приходим туда где уже есть ЧПУ ->> даем раскрой фанеры чтоб собрать ексцентрикувую приблуду для получения конических тел (с регклировкой плоскости усечения конуса - она должна быть наклонная) ->> собираем ее - >> и делаем добяки многа накладкафф - >> радуемся жизни.
В любом случае в бюджете +/- 10 баксафф,  нада обладать навыками работы со средствами проэктирования и моделирования. Иначе к мастеру и платим скока он скажет.

... и добавил:

Пока склипал сибе гитару я ->> разобрался как их делают - >> освоил поверхностное и твердотельное моделирование ->> освоил КАМ систему (мастеркам если уж быть конкретнее) ->> спроэктировал и собрал ЧПУ с рабочим столом 2750*1750*150(продал его потом столярам).
Если совсем тяжко - могу помочь ее отмоделировать (накладку) - с моделью пойдете и выпиляете сибе сколько захочете. Но только помогу - то есть не сделаю за Вас, а подсоблю как разобраться и сделать самостоятельно.

посмотрите на "тытруба" - там есть такая "качеля" где каждая сторона со своей длинной (и регулируется) проворачиваешь - резаешь. Есть где лента наждачная крутится - есть где просто проворачиваешь и руцами наждачиж.


... и добавил:


https://www.youtube.com/watch?v=J-hWWDKaZts
типа токой - только каждая сторона по высоте регулируется отдельно - и можна без фрезера - а только наждачкой др*чить

... и добавил:


https://www.youtube.com/watch?v=T2NOFadrtKY
вот понятнее - и перевернуть вверх ногами и др*ч*ть-дроч*ть-др*чить

... и добавил:

ексцентрик - это когда не соосность - делаем конус и получаем мультирадиус

Appobbappokabbok,

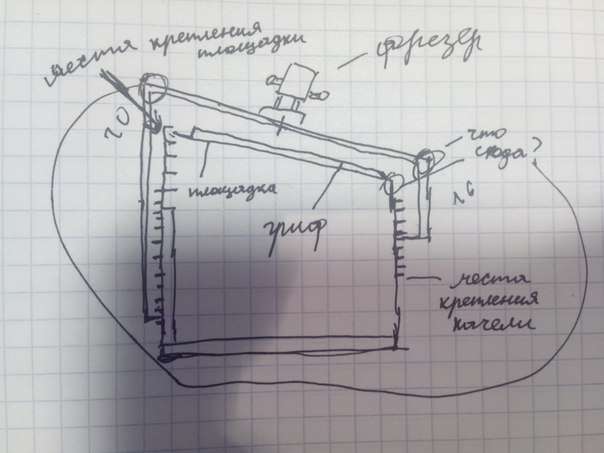

спасибо. А как можно сделать так, чтобы можно было разный радиус ставить? К примеру 16-20 или 12-16. Ведь наклон у них будет разный. Есть ли такая возможность? Есть мысли сделать основание (туда где крепится гриф) подвижным. Сделал небольшую схему. "Что сюда?" (отмечены кружочкаии) это и есть то, что я только что озвучил. Туда нужно что-то подвижное поставить (шарнир?", но при этом чтобы в этих местах не было никаких люфтов.
P.S. Рисовать я не умею, главное суть.

Я извиняюсь за глупый вопрос, а в чем собственно прикол мультирадиуса?
