Максим Дубровских, сфотографируй коннектор, который на трёхпозиционник идёт в собранном виде, с подключенными датчтками

ещё раз. Сфоткай пожалуйста

Размонтируй всю схему, проверь все элементы и собери все правильно.
Это не быстро, но с предсказуемо хорошим результатом.

Подозреваю, что в исходной схеме проблема была с регулятором тона. Если он один, то должен быть после трехпозиционного переключателя и перед общим выходом.
А здесь они взяли схему от леспола, где индивидуальные тоны стоят до переключателя, убрали один из тонов, и к оставшемуся подпаяли второй звукосниматель.

... и добавил:

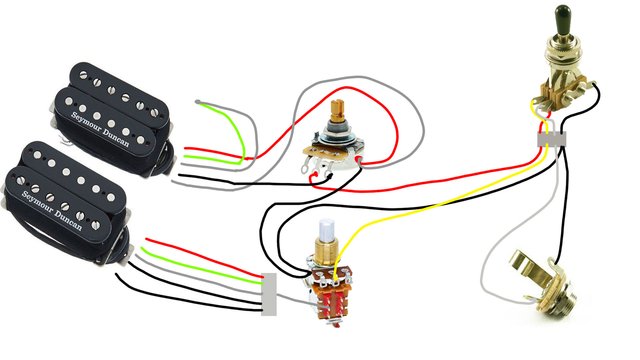

Убрал 1 пуш пул и вместо тон контрола сделал громкость некового звучка

Типы переменников могут быть разными для тона и громкости, проверьте на всякий случай.
Часто встречается на громкости B500k (линейный), а на тоне A500k (логарифмический).

Отчет по итогу:
Звук просто преобразился больше чем я ожидал, в бридже сильно лучше стал звук читаемее и на отсечке вообще звонкий как фендер звучит ярко и звон струн слышно,вау...
Раньше стояли звучки: бридж это epiphone hothb8b и в неке ноунейм без каких либо обозначений...
Звук был глуховатый и низастый очень много низа, еще потому как гитара из красного дерева, не хватало верхов и среза бубнящих, сейчас же с новыми звучками вообще пушка, ушел излишний бубнеж и появилась читаемость! Ну а от отсечки вообще не ожидал такого эффекта, понравилось)

Ну и не без косяков)

Все таки в оригинале было правильно распиновано, тем самым что я сменил провода красный и белый, поменялись позиции, теперь осечка в дефолтном положении а при отсечке играет весь звукосниматель... Хотя при замере в отсечке 7ом а в дефолтном 14ом, хз как так получается.... буду переделывать этот косяк...
Ну и то что с ручкой нека намудрил не знаю что, но звучит на выкрученом в ноль как с убавленым гейном, мне так даже больше нравится, оставлю так

Ну, что ж, наверное можно поздравить, что результат понравился. Хоть всё и не без приключений получилось.
Я сам китайских Сейморов не слышал, да и к американским без особого пиитета - какие-то модели нравятся, но большинство не особо зашло.
За читаемостью давно не гонюсь, мне её в большинстве случаев и так хватает, а если не хватает, то не проблема ручки покрутить на усилке или педальку добавить, или ещё что.
Старые эпифоновские датчики были мутноваты, но самим деревяхам порой не хватало тела в звуке, поэтому они, бывало, компенсировали друг друга

Спасибо за участие, что тоже пытался разобраться в этой кривой китайской схеме...
Мне главное звук в миксе что бы сидел хорошо, а в живую не играю, так что эти звукосниматели хорошо подошли, плюс отсечка дала возможность избежать покупки фендера
