admi · « : Декабря 18, 2012, 21:16:28 »

Всем Мира и добра! Наверное пришло время и мне объединить все мои работы в одной теме. Кое какие, сделанные мной, гитары я уже выкладывал в craft.guitars

https://guitarplayer.ru/index.php?topic=226739.0
https://guitarplayer.ru/index.php?topic=212406.msg4577198#msg4577198
https://guitarplayer.ru/index.php?topic=217935.new#new
https://guitarplayer.ru/index.php?topic=222226.0

Если будет интерес, можно посмотреть!
Решил начать свою ветку с обзора изготовления Stratokastera.

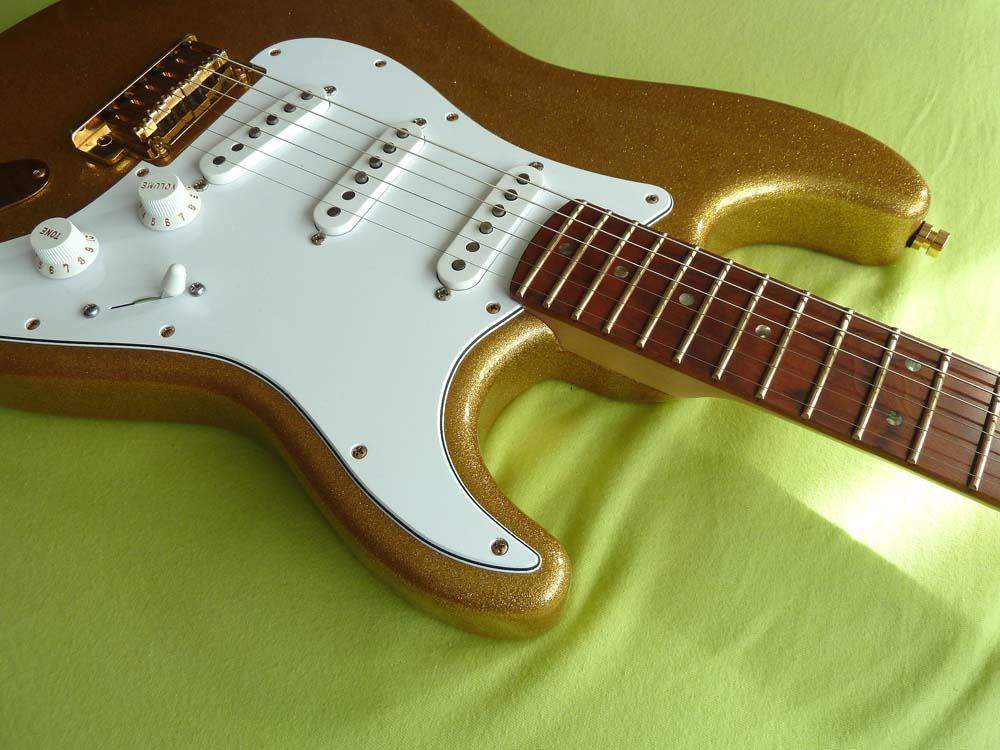

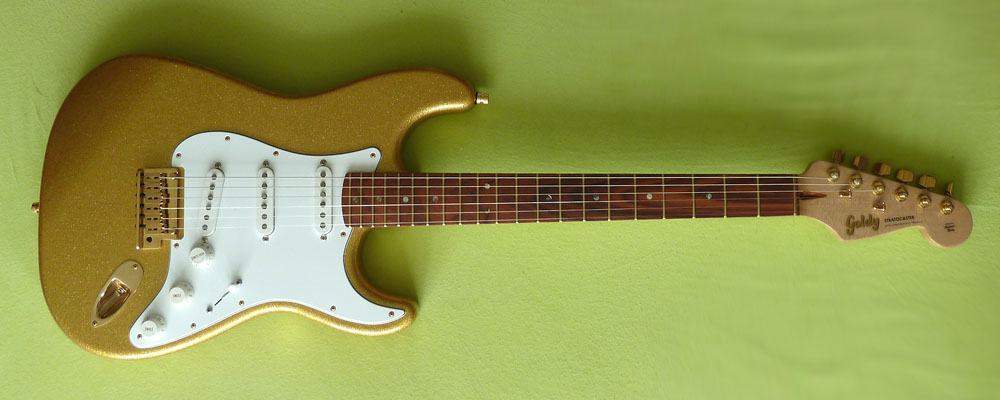

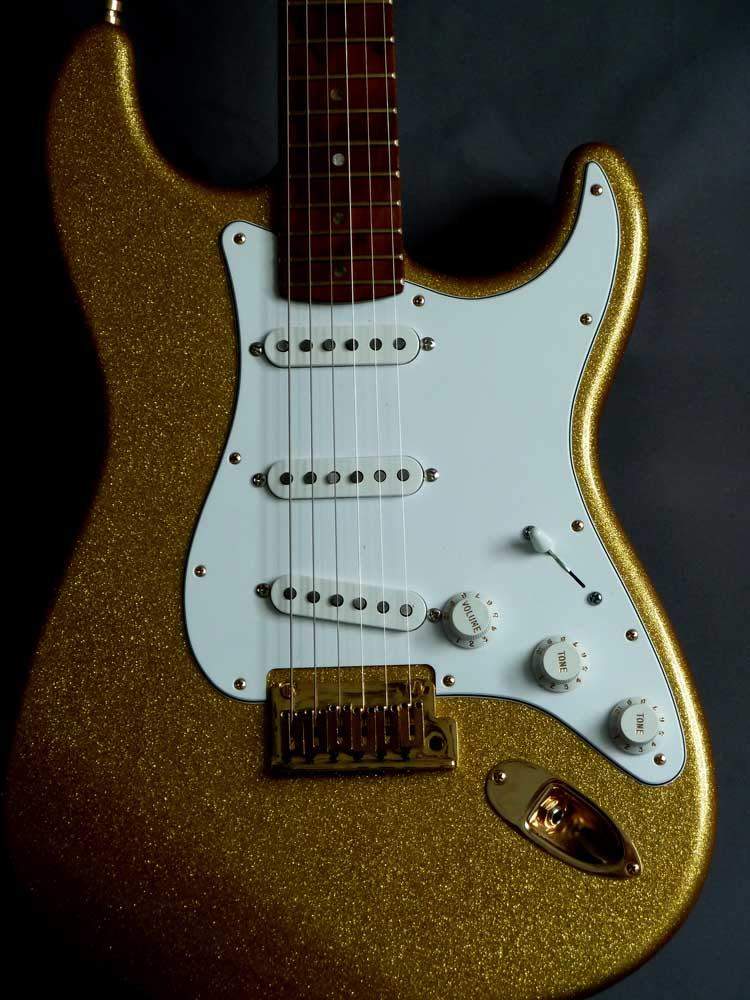

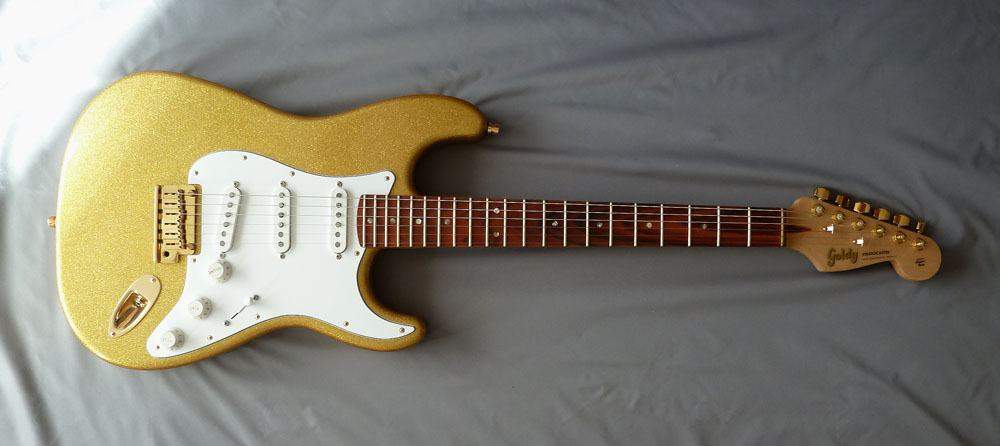

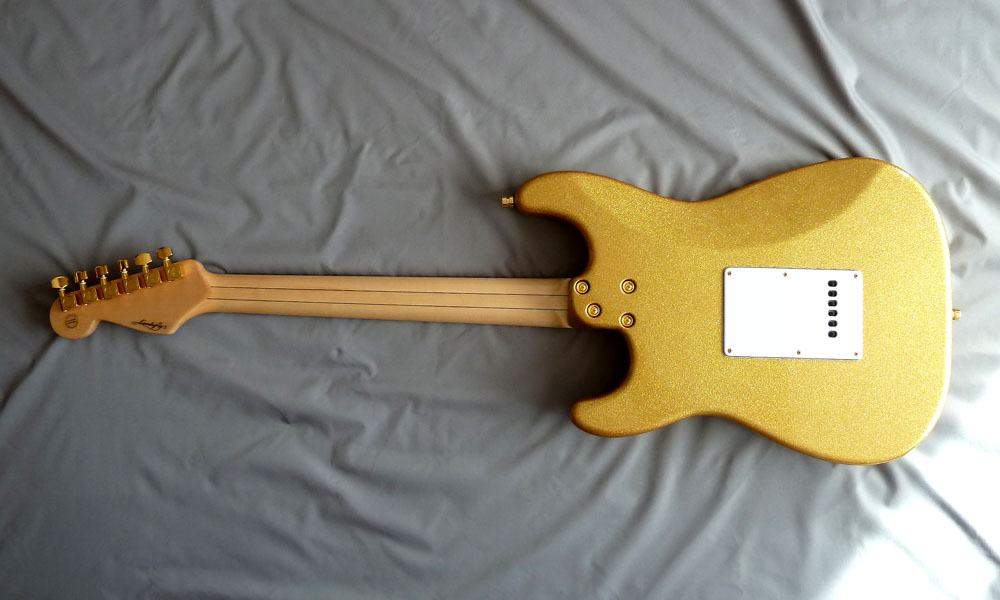

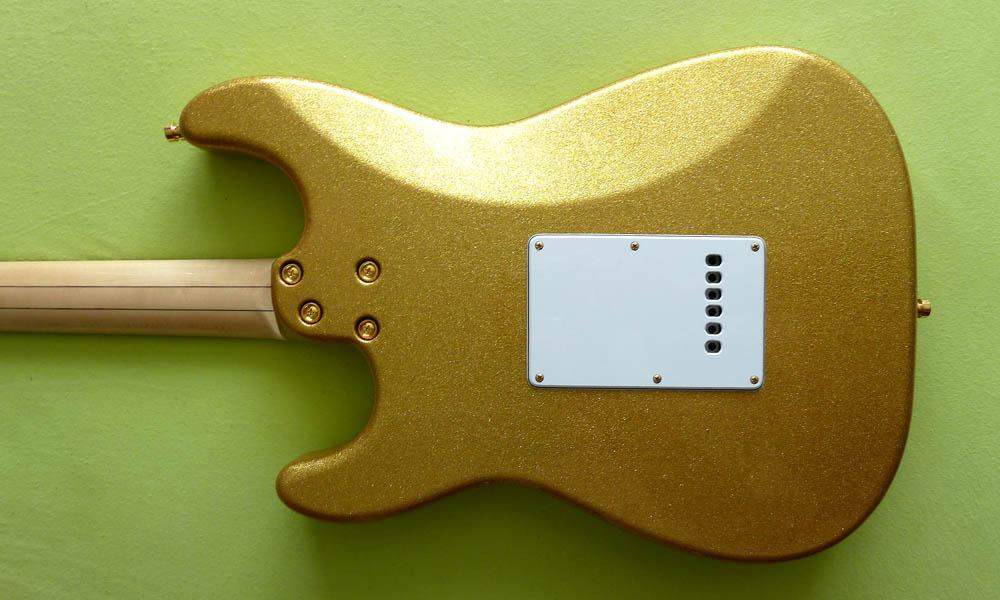

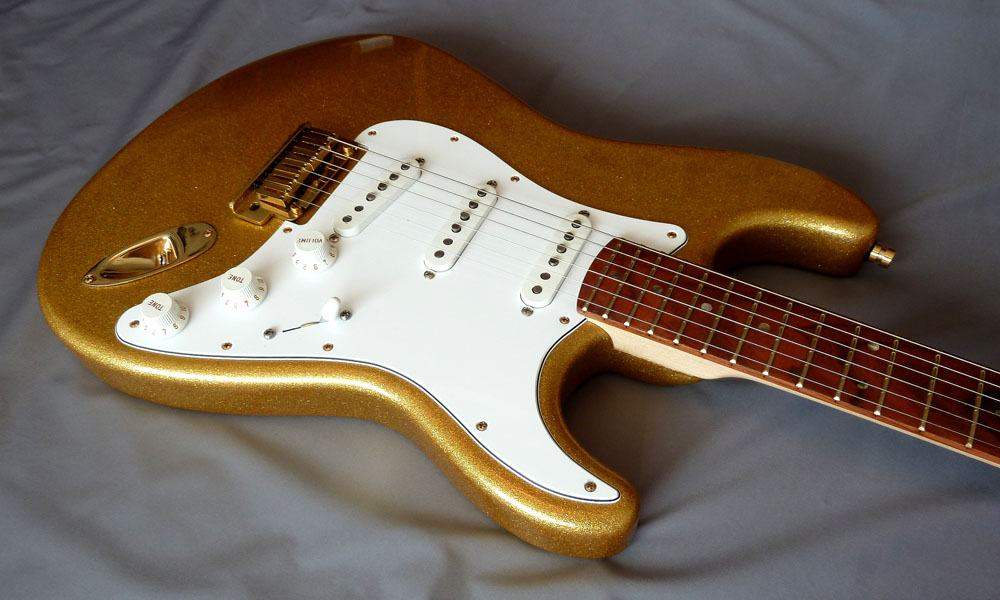

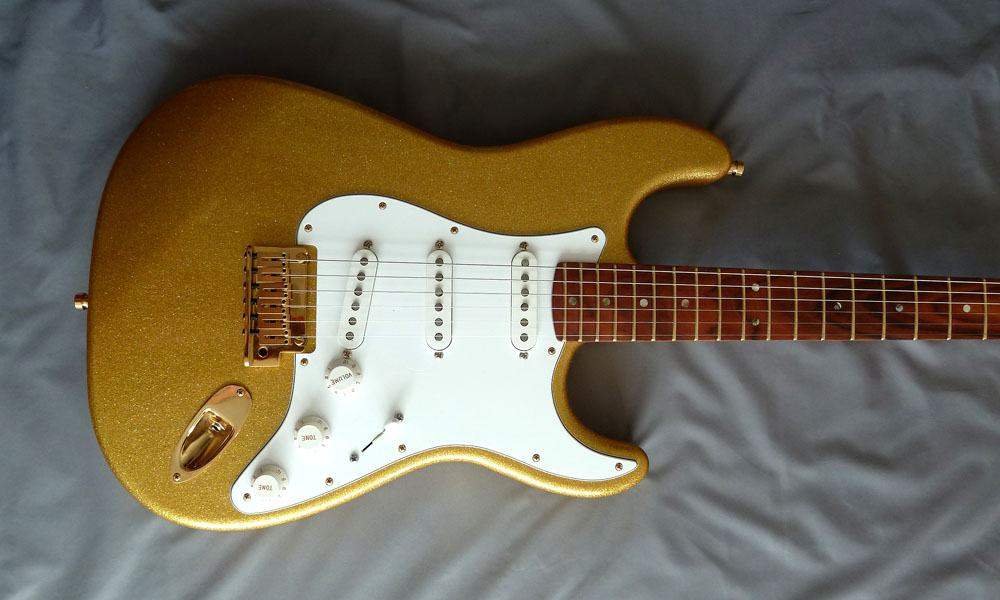

Проект "Goldy Stratocaster" (гитара сделана на заказ, поэтому вкратце)

Спецификация:
Боди (корпус) - ольха в форме Stratocaster Standart
Гриф - кленовый, пятислойный переклей ( к-в-к-в-к ) где "в" венге толщиной 1 мм
Накладка грифа - палисандр с маркерами из натурального перламутра
Фурнитура USA - цвет позолота ( тремоло, колки, гнездо и т.п.)
Звукосниматели - Custom Shop Texas Special Strat ( ваще убойные!!!) USA

И так начнем. Вообще работа над тем или иным инструментом начинается сначала со сбора информации. Хорошо если подобный инструмент уже делался или есть подробные чертежи. Но как правило гитару заказывают в том случае, когда музыканта уже не устраивают в полной мере серийные инструменты. Когда замена звукоснимателей не решает проблему...

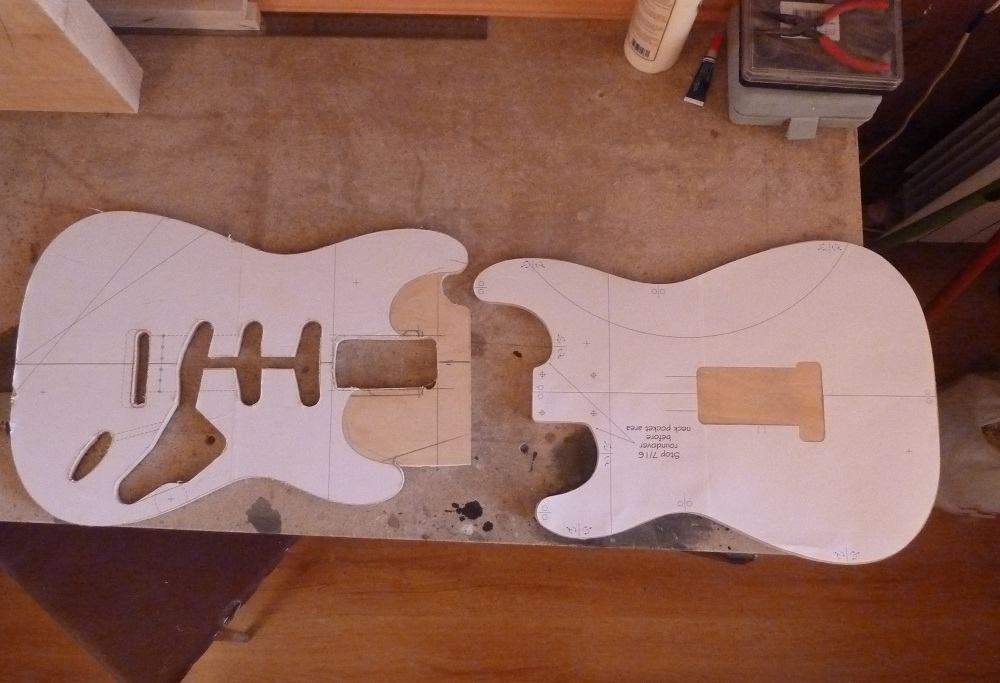

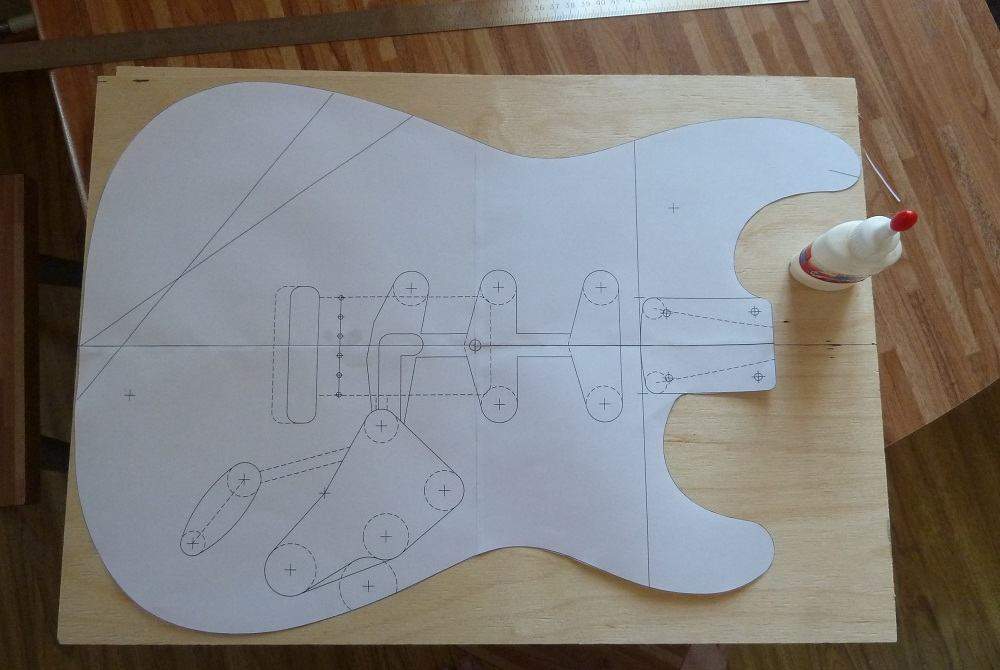

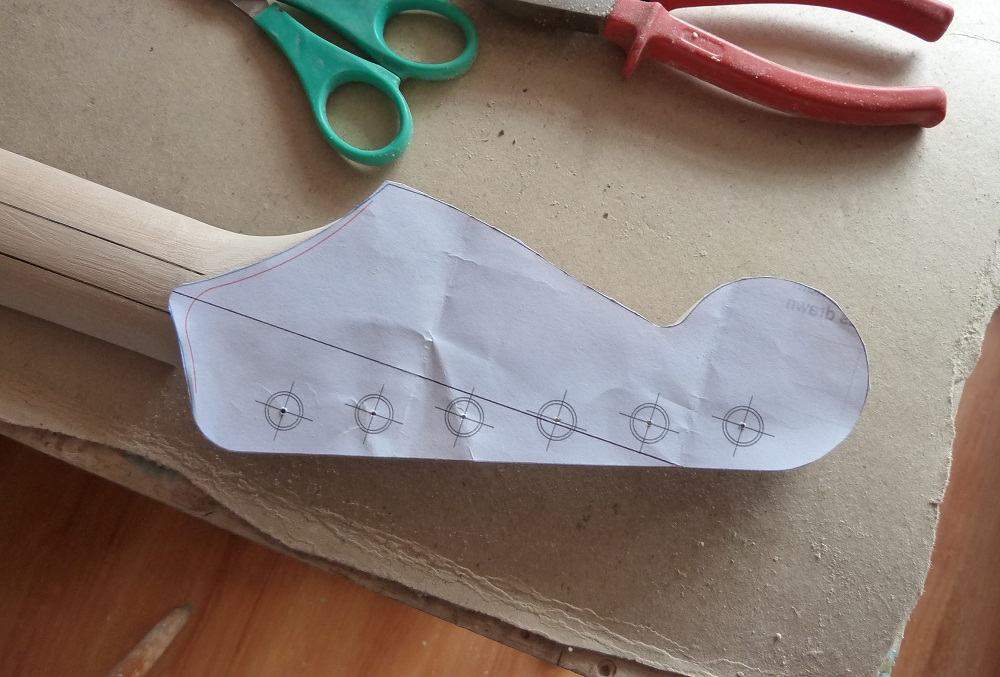

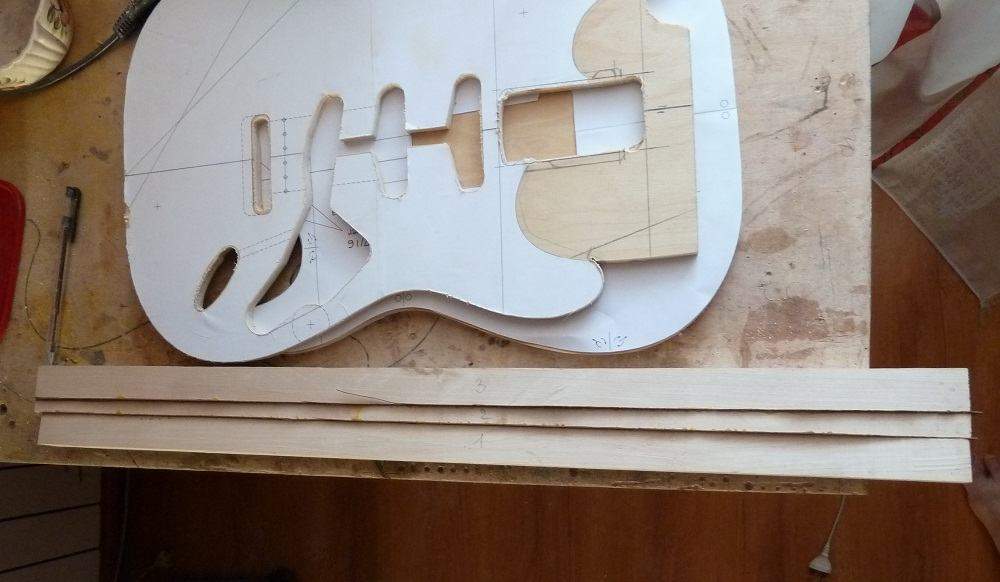

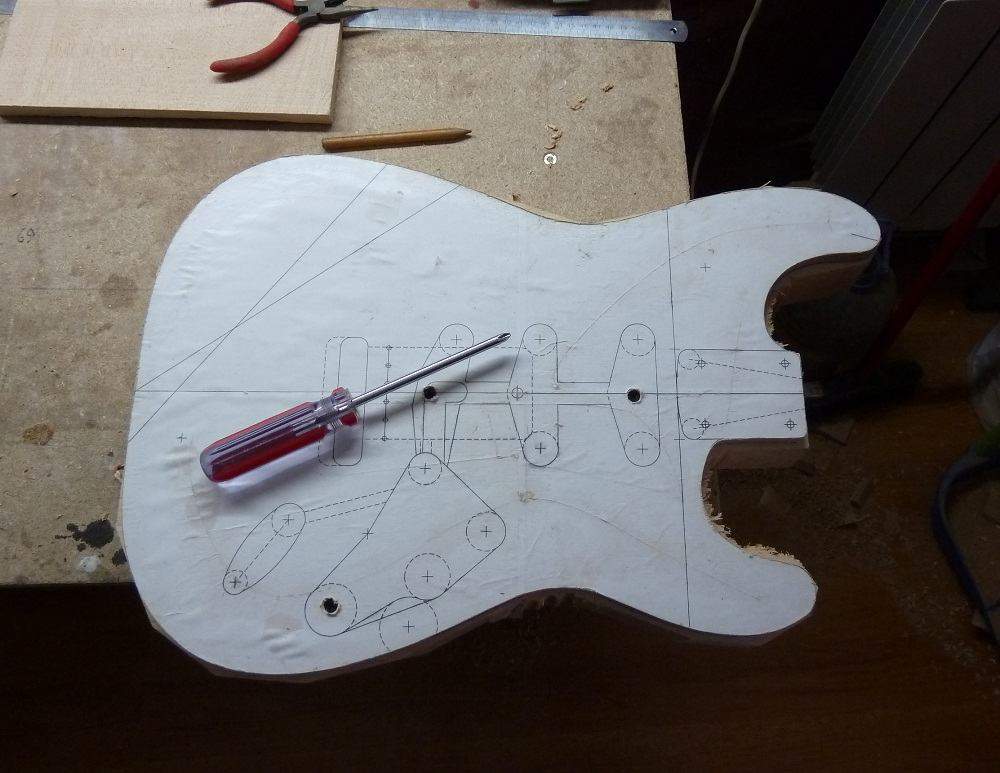

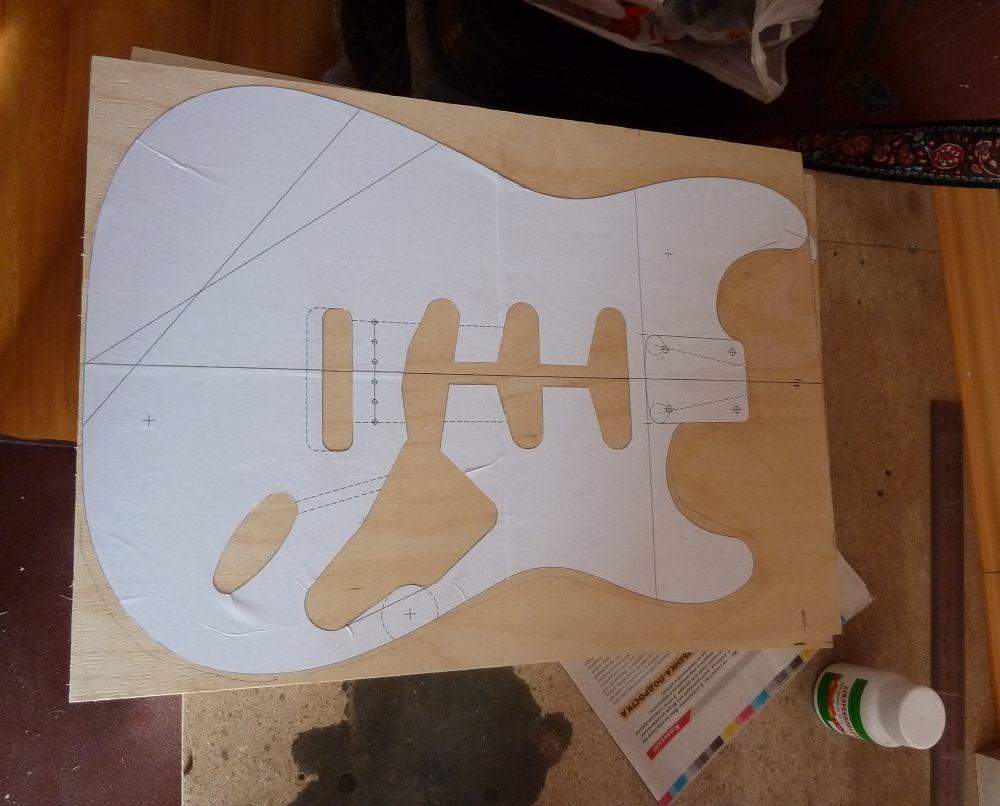

Делаю шаблоны, простая печать на принтере, клею...готовлю задел на будущее, шаблон всегда пригодится для следующих гитар

... и добавил:

Многие работы ведутся параллельно.

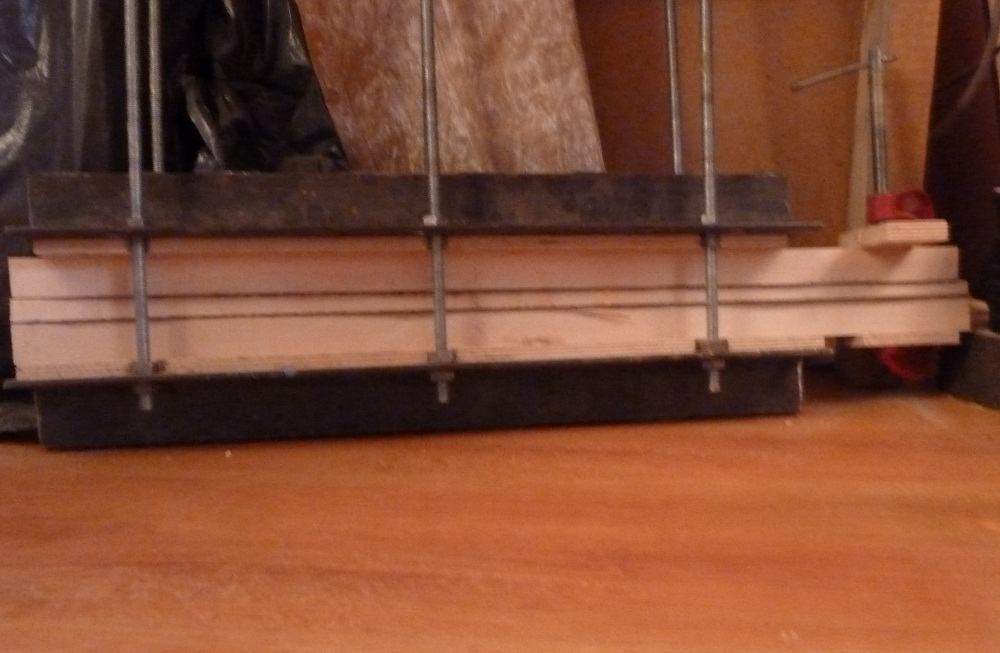

Делаем гриф, из тонких палочек клеим переклей: три кленовых брусочка разного распила и направления, и полоски венге.

Antiscium · « **Ответ #1 :** Декабря 18, 2012, 22:09:17 »

admi, интересно, давай продолжение!

aupi · « **Ответ #2 :** Декабря 18, 2012, 22:16:20 »

Подпишусь

admi · « **Ответ #3 :** Декабря 19, 2012, 05:11:56 »

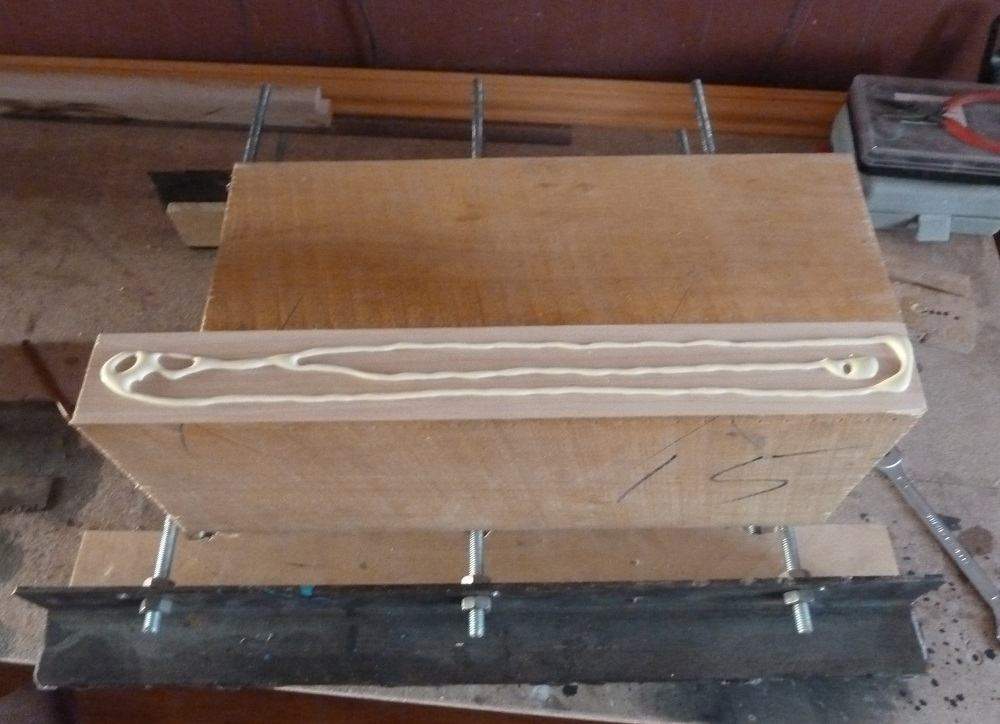

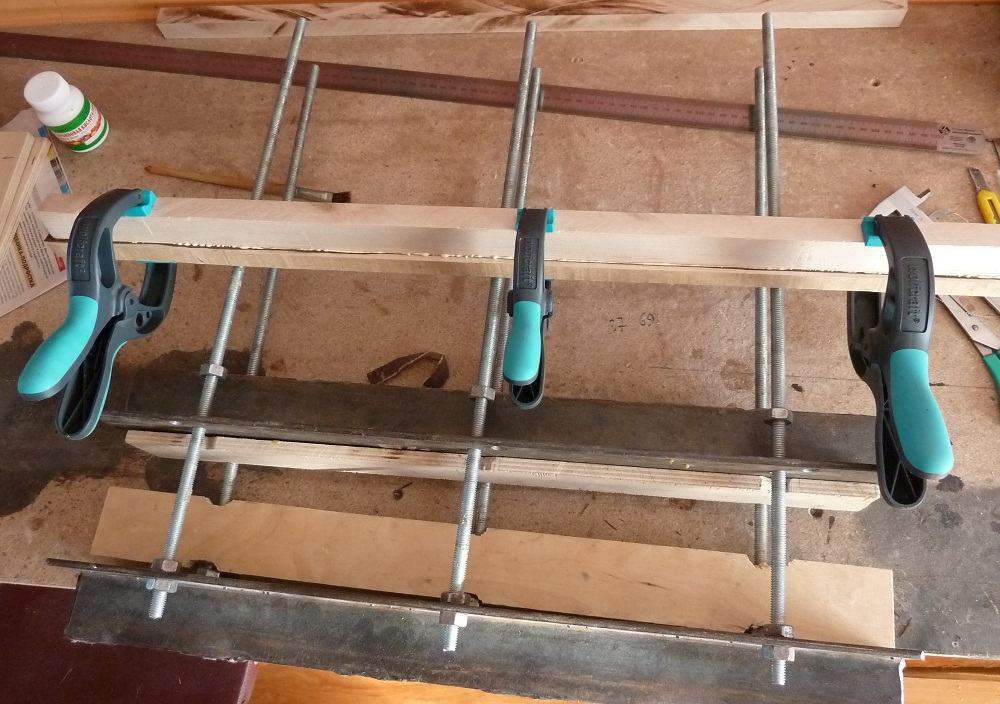

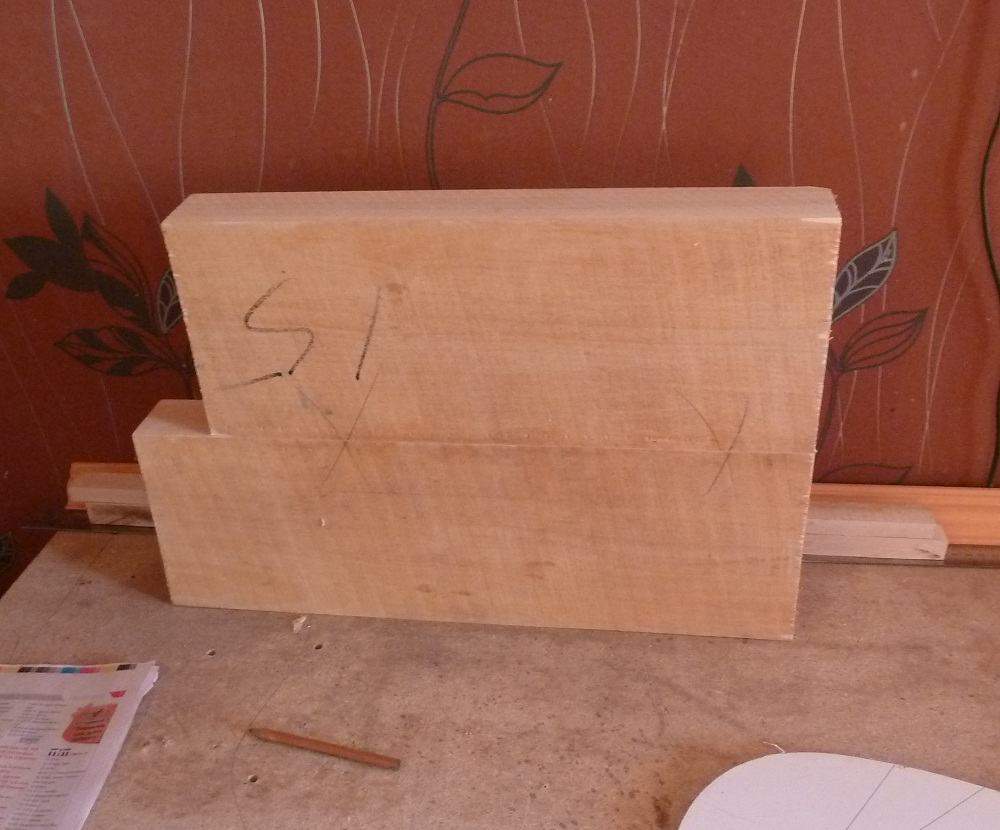

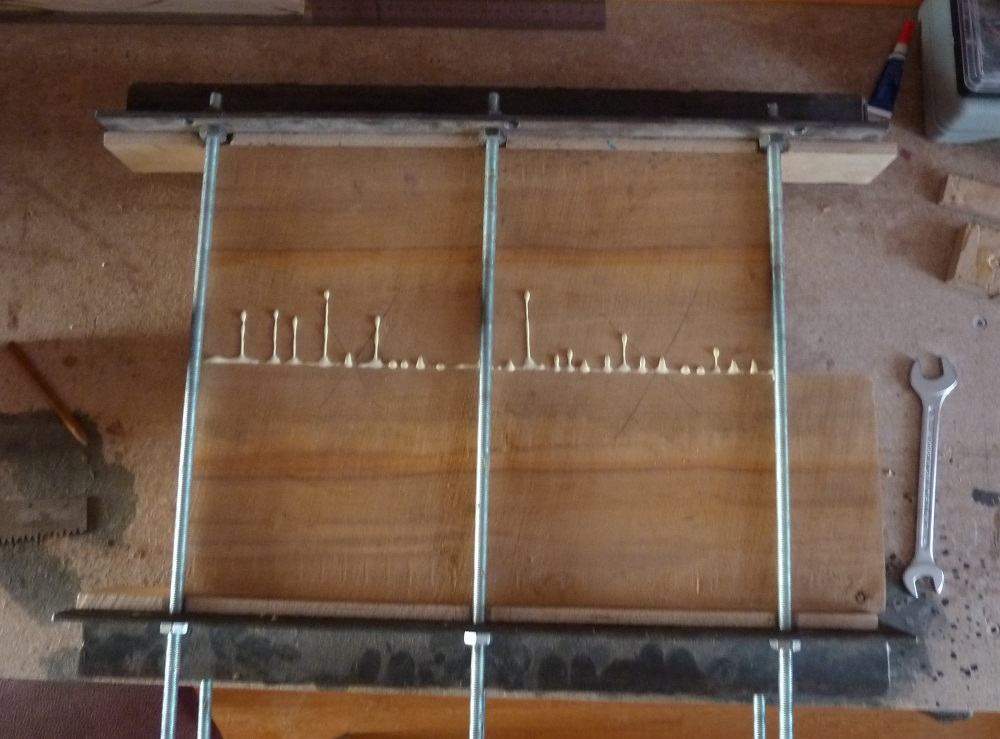

Продолжаю. Заранее подготовленные бланки ольхи примеряю по выкройке, и склеиваю. Очень сильно сжимаю с помощью вот такого приспособления. Вы его уже видели при склейке грифа.

Коротко наверное не получится, картинок много

если надоест, скажете.

ralex81 · « **Ответ #4 :** Декабря 19, 2012, 12:35:11 »

афтар, жги исче

как сказал Дядька вовка: "картинки мы любим"

admi · « **Ответ #5 :** Декабря 19, 2012, 16:59:36 »

ОК!

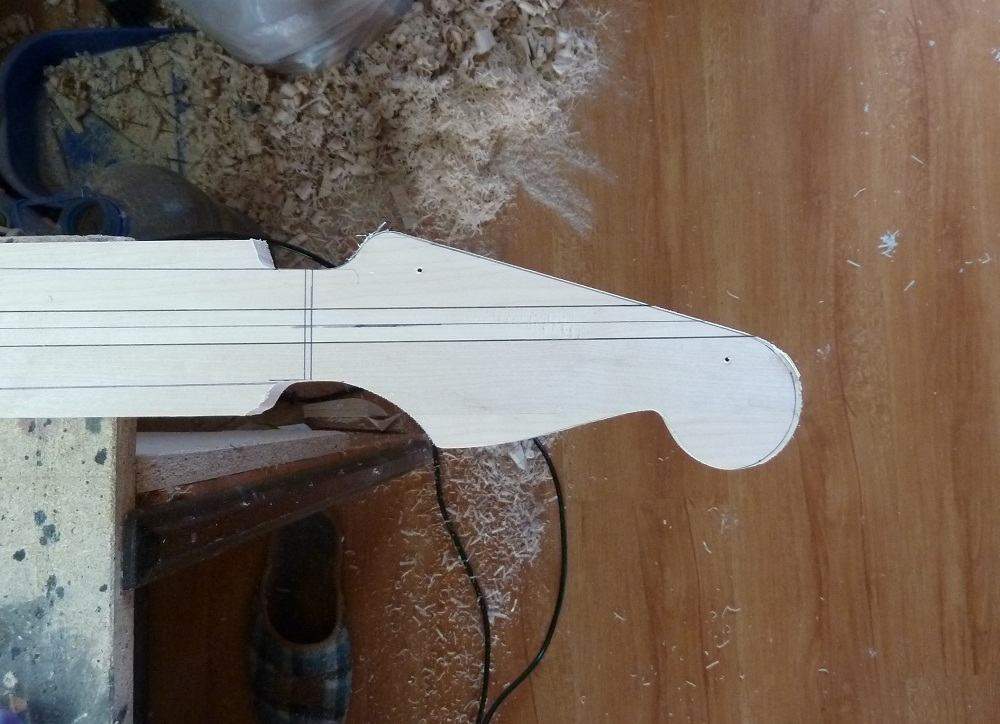

Пока происходит процесс склейки топа, занимаюсь грифом. И вот уже голова грифа обкатана. И раз уж я делаю custom, то немного красивостей. Заранее заготовленную красивую тонкую досочку 3 мм приклеиваю на заднюю часть головы. Потом доведу ее толщину до нужного размера.

... и добавил:

... и добавил:

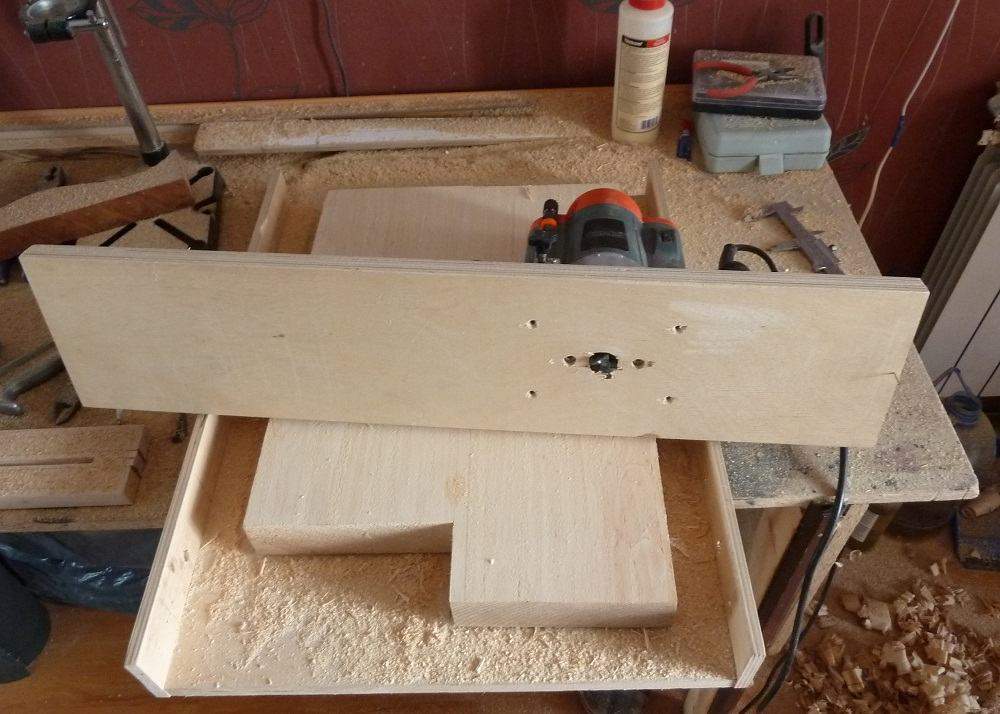

Тем временем калибрую боди, сейчас толщина заготовки 50 мм, нужно сделать 45 мм. Это не хитрое приспособление позволяет сделать корпус ровным с параллельными сторонами. На производстве эта операция делается на рейсмусе.

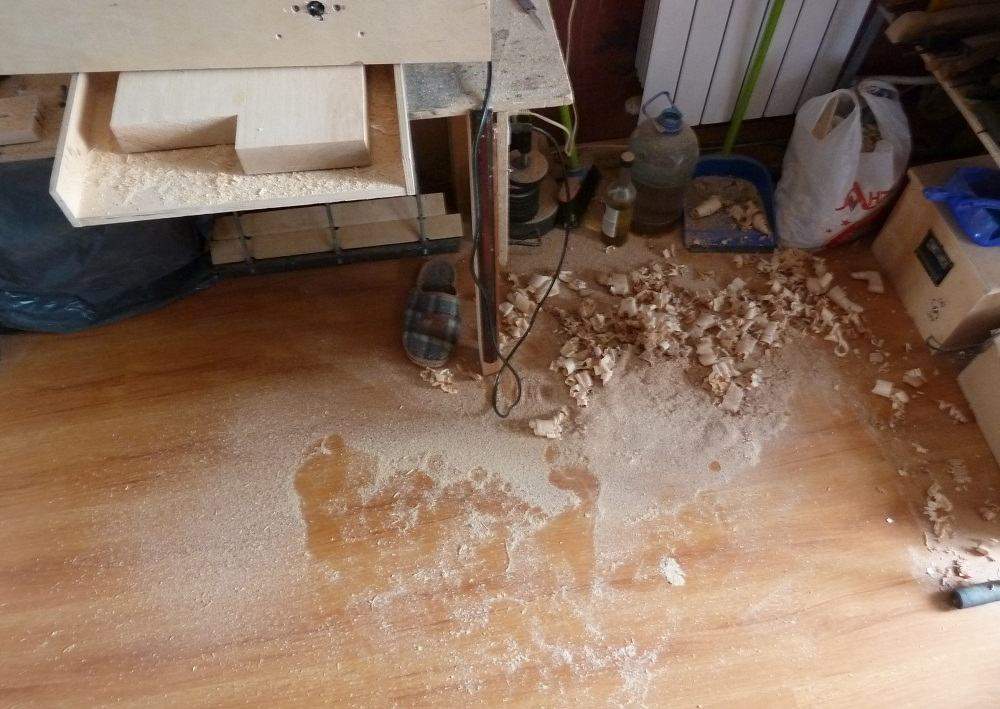

И вот, что дома творится!

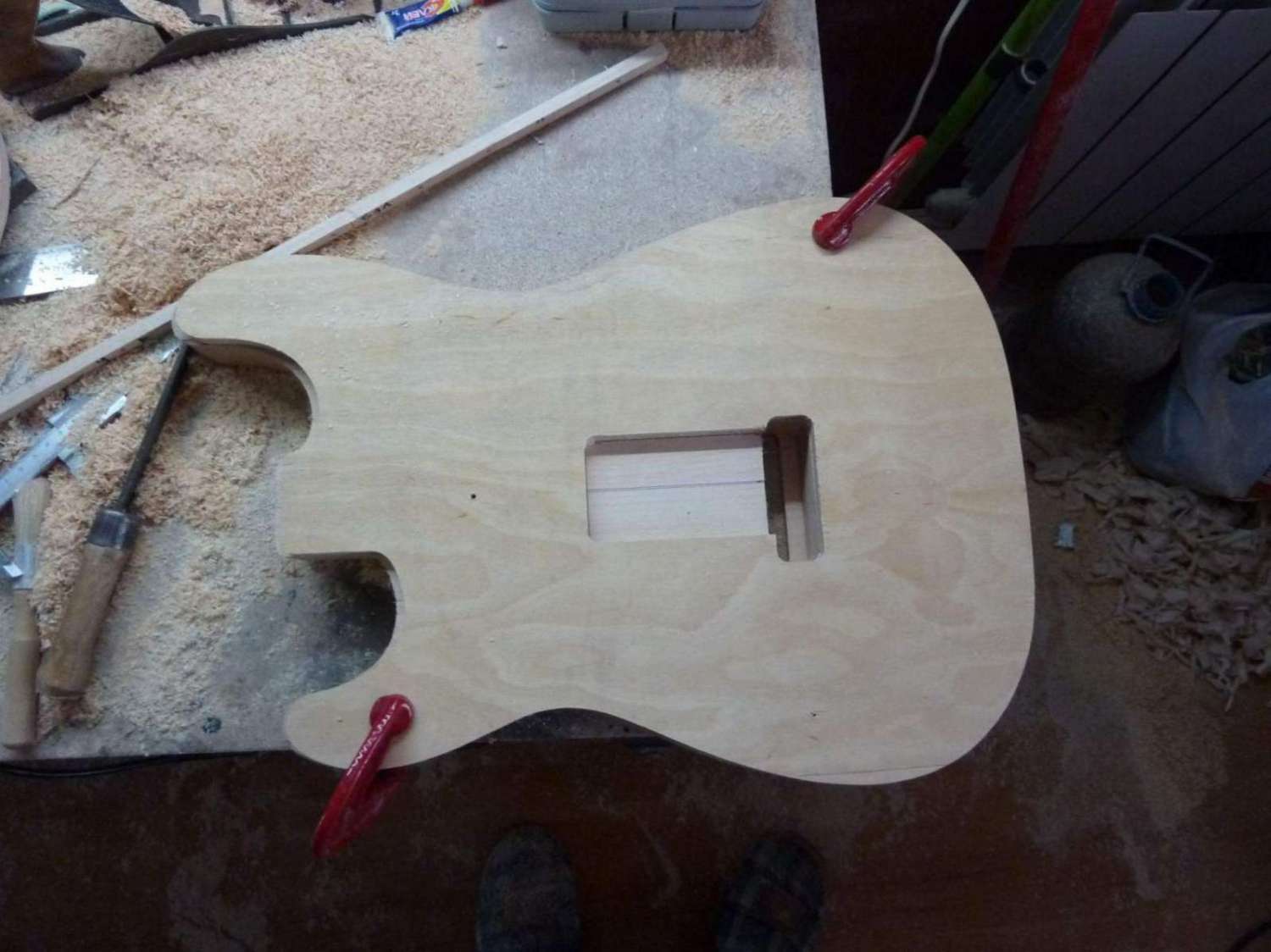

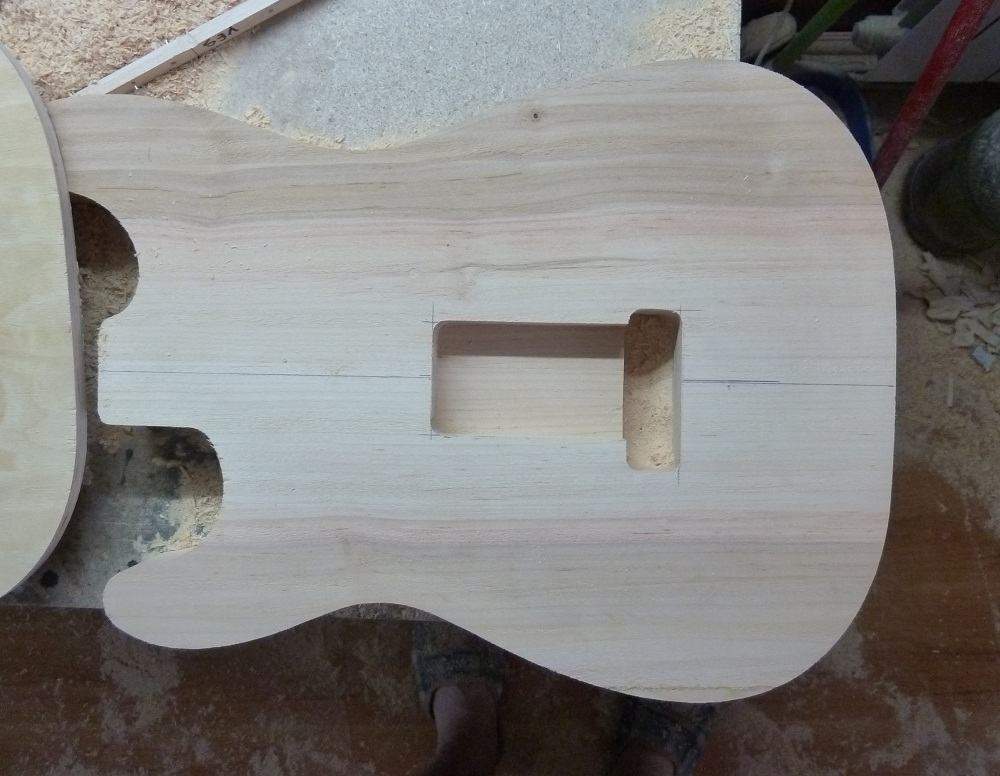

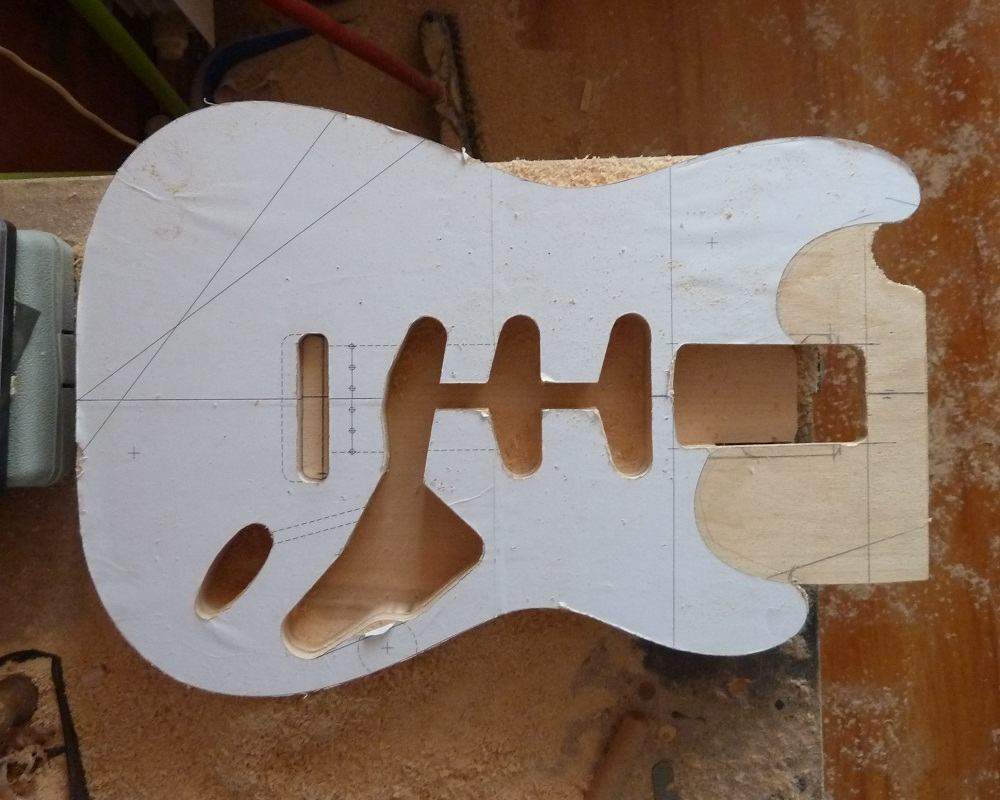

Корпус гитары вогнали в размер по толщине. Электролобзиком, с запасом обрезаем лишнее, оставляя 5-6 мм запаса. Прикручиваю заранее подготовленный шаблон и обгоняю контур с помощью ручного фрейзера.

admi · « **Ответ #6 :** Декабря 21, 2012, 20:34:40 »

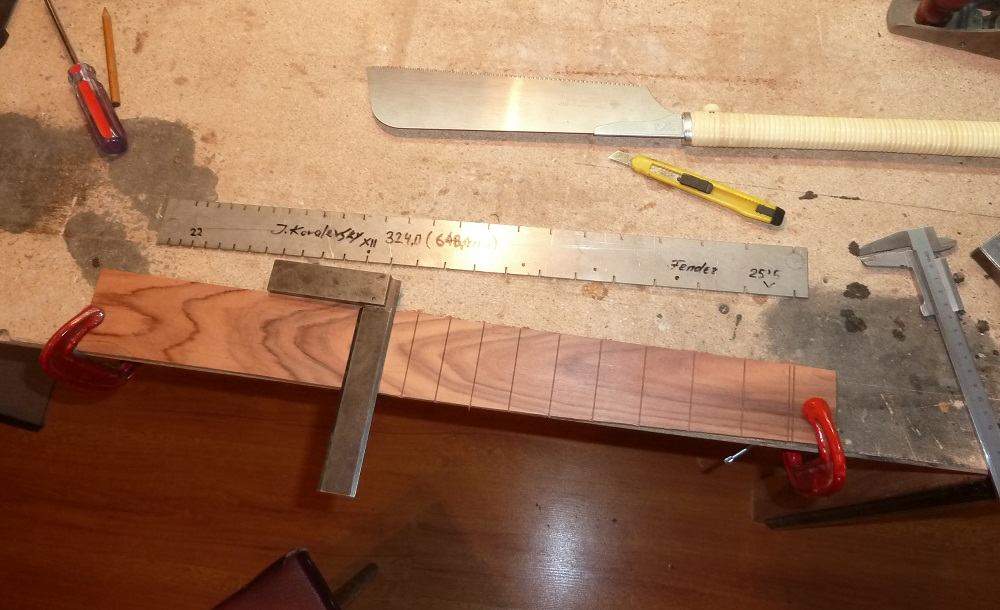

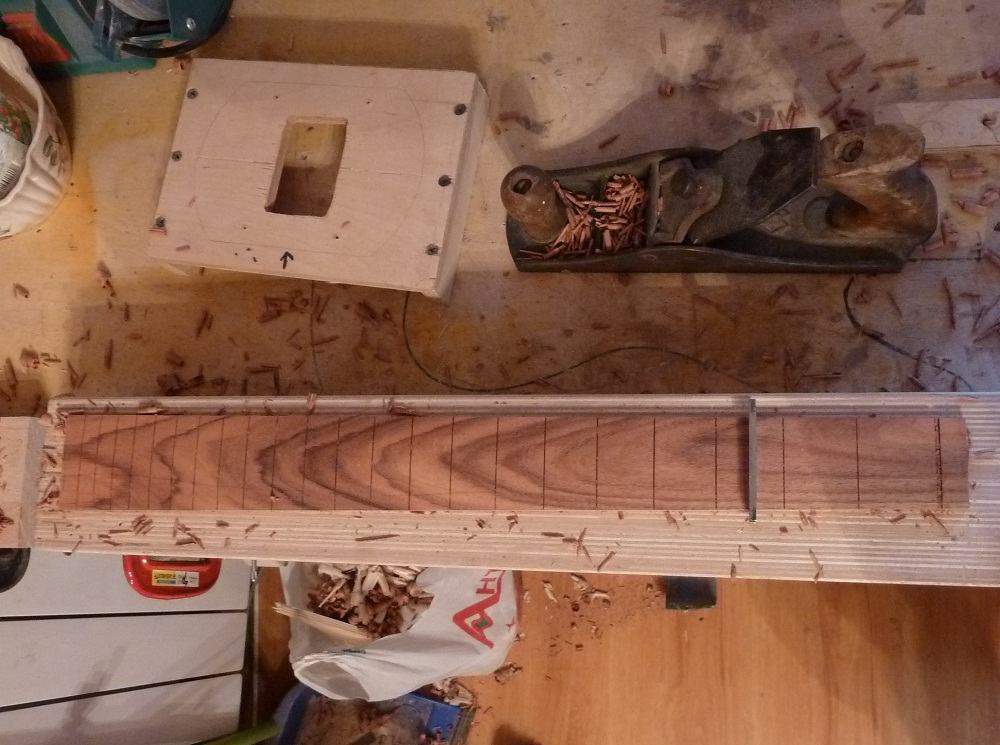

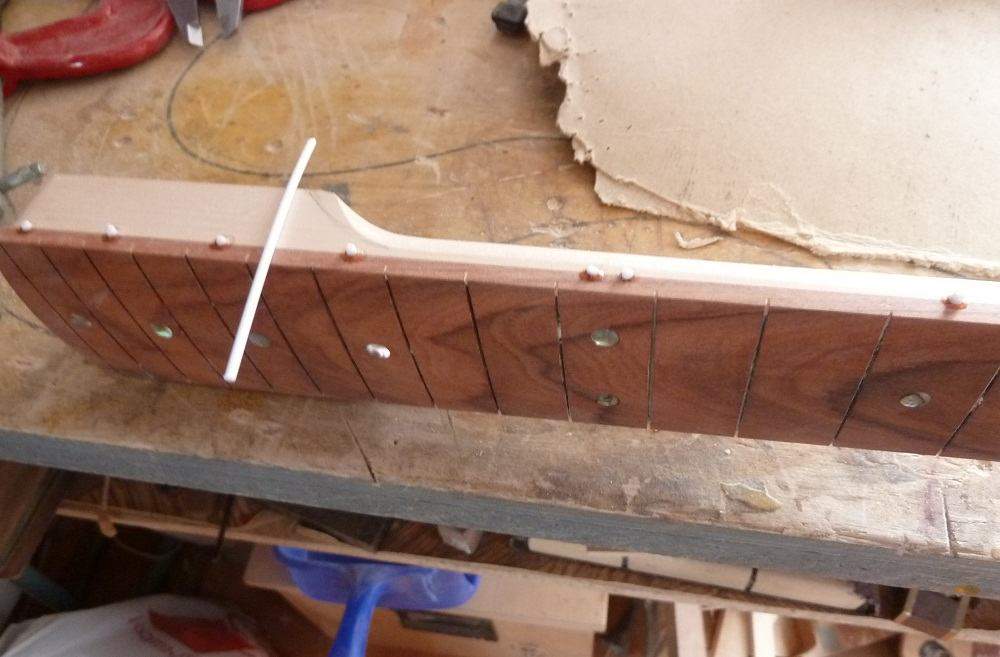

Готовлю накладку на гриф. Решено сделать ее из палисандра. Сначала выравнивается один из торцов, потом с помощью специальной линейки размечаю мензуру и прорезаю пазы для ладов.

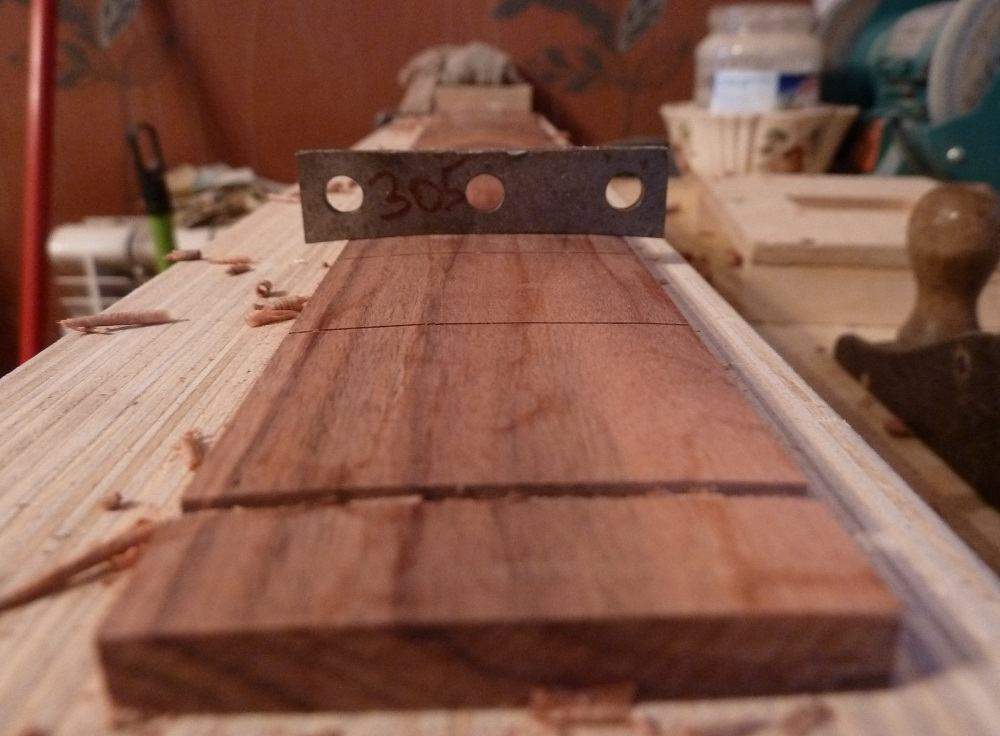

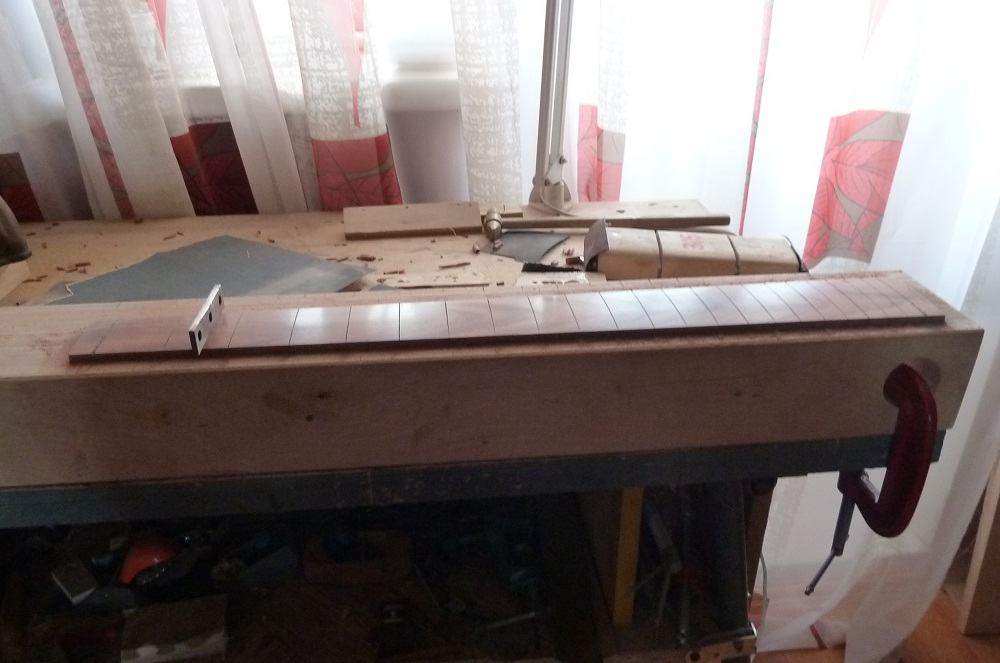

Следующая операция, радиус грифа. На данном инструменте он составит 305 мм. Сначала рубанком снимаем приблизительно, замеряя шаблоном, чтоб не снять лишнее. Потом профильным бруском с наждачкой.

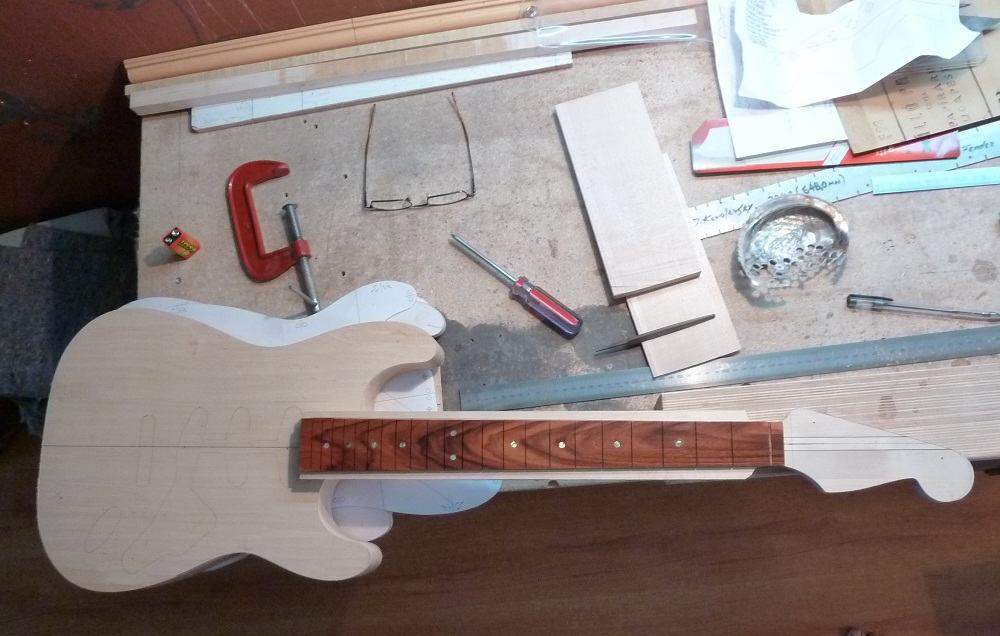

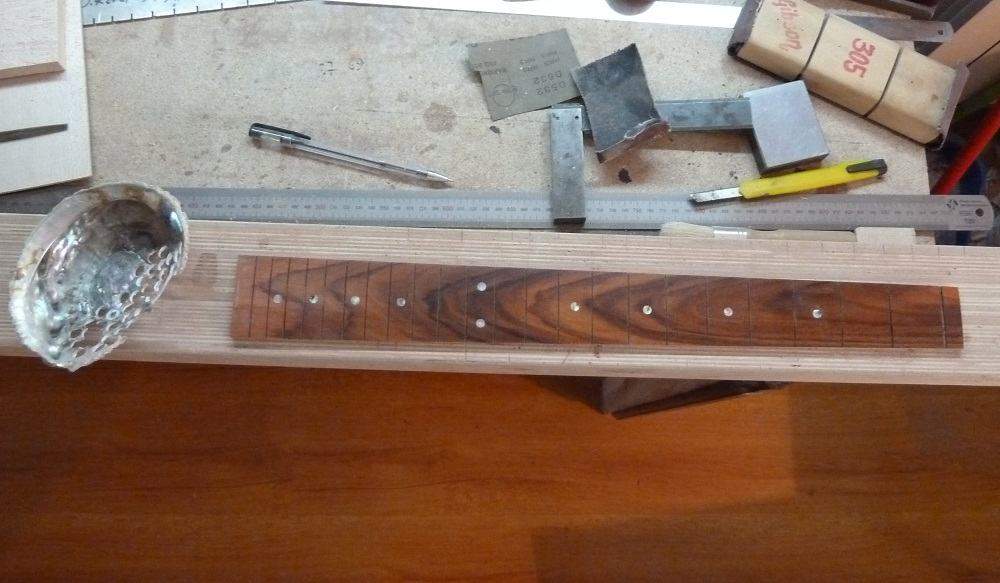

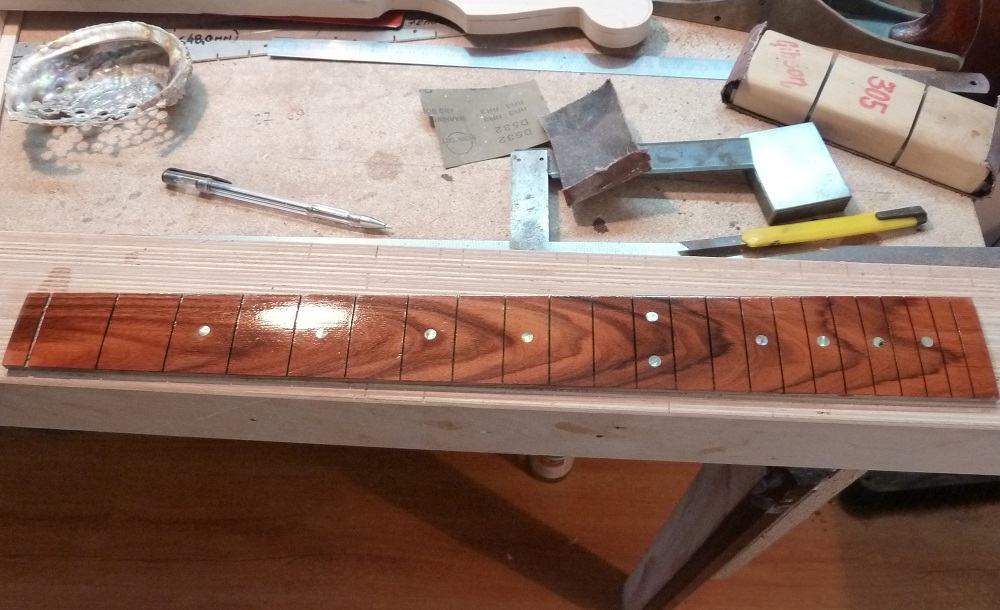

Ну и наводим красоту! Ставим перламутровые точки (маркеры). Пропитываю лимонным маслом. И вот первая прикидка, становится похоже на гитару!

Antiscium · « **Ответ #7 :** Декабря 21, 2012, 20:53:09 »

admi, чем вырезаешь перламутр, трубчатое сверло? На палисандре дикий косослой, но красивый конечно.

admi · « **Ответ #8 :** Декабря 21, 2012, 21:00:35 »

Да, режу трубчатым сверлом, получается примерно 5,2 мм. Но нашел сверло с тонкой стенкой (еще не пробовал) там по больше диаметр получится. Разные производители сверл по разному делают.
Да, красота победила. (про палисандр)

... и добавил:

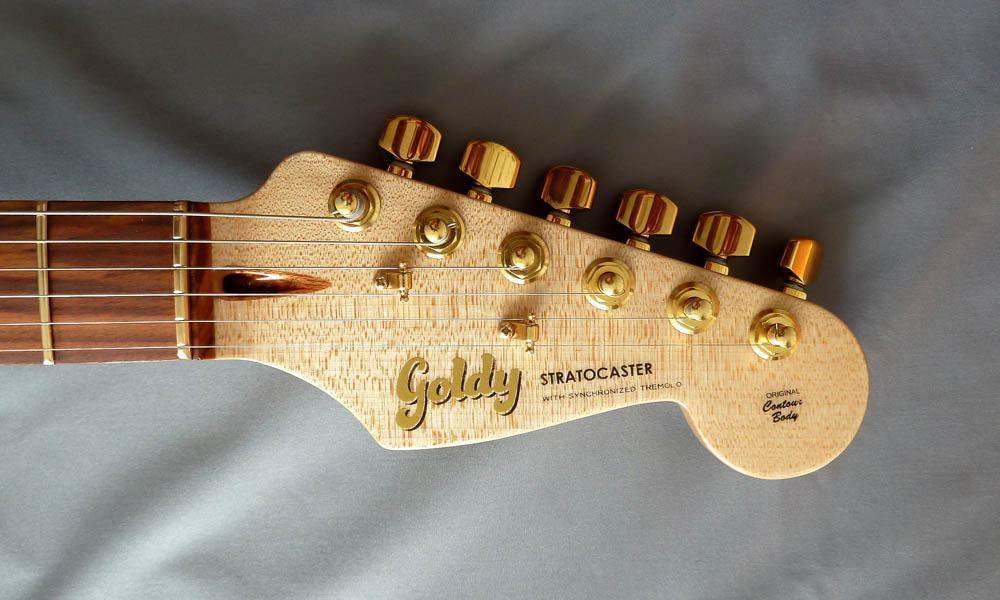

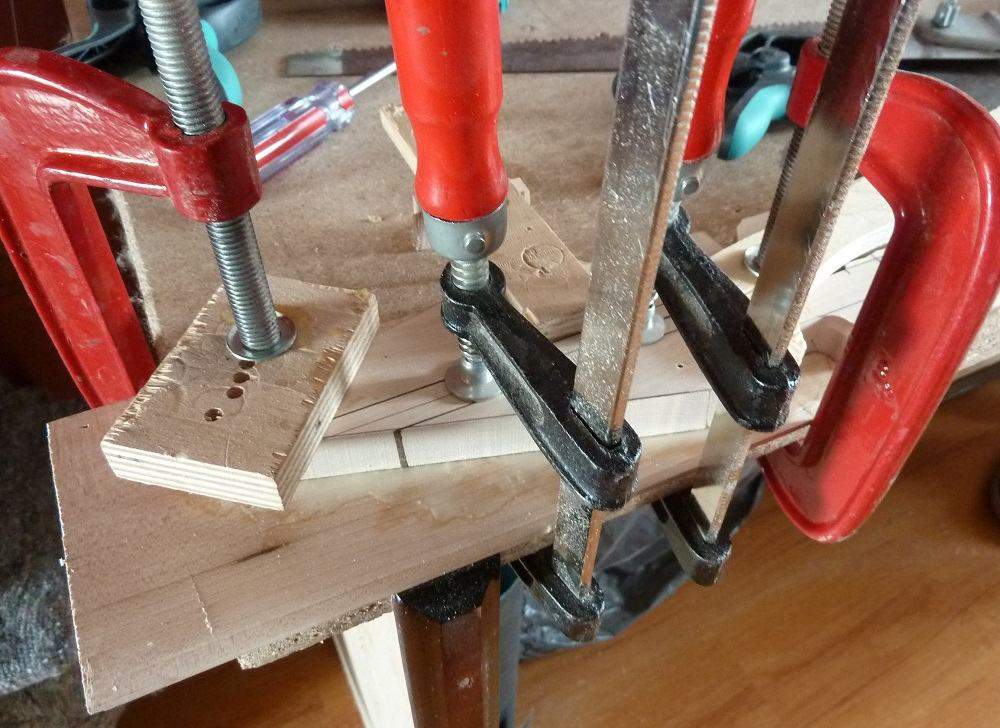

Продолжу. Что бы голова грифа выглядела однородной, наклеиваю тонкий, заранее загнутый массив кленовой досочки, как говорят с сахарком

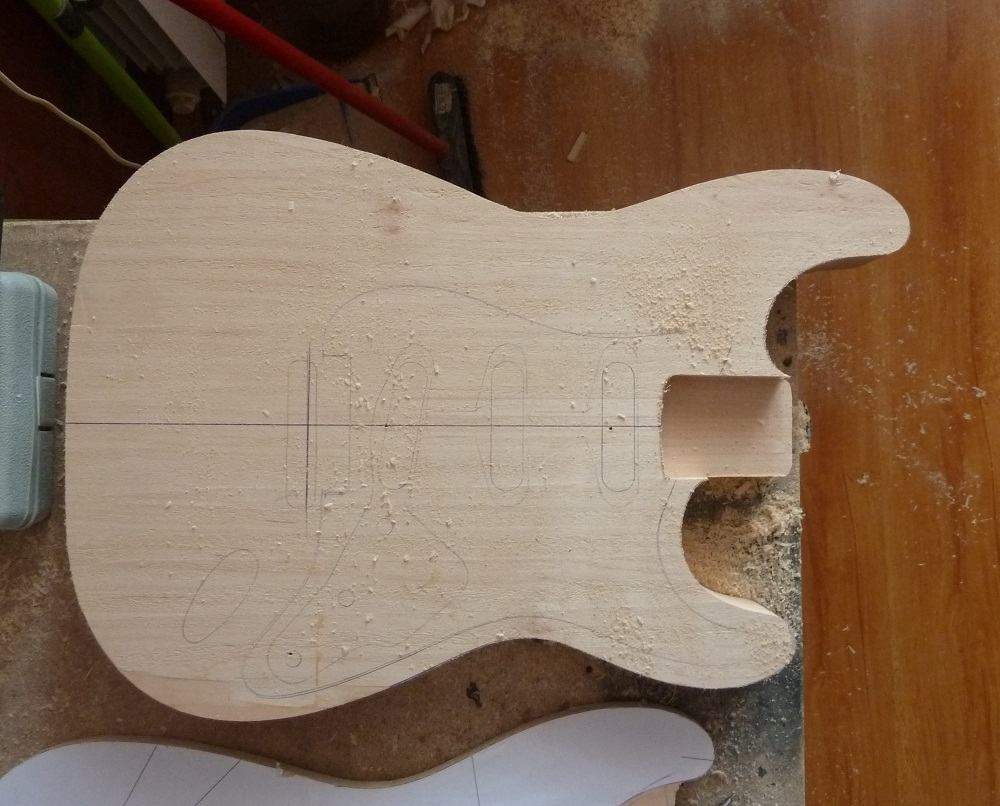

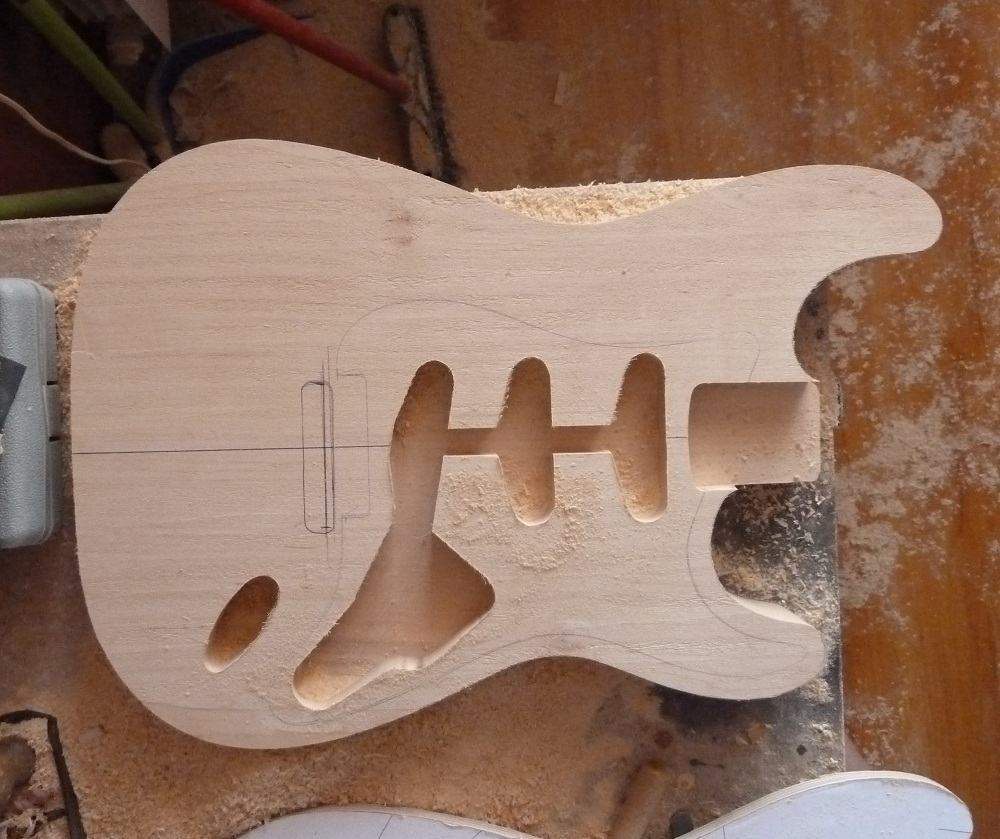

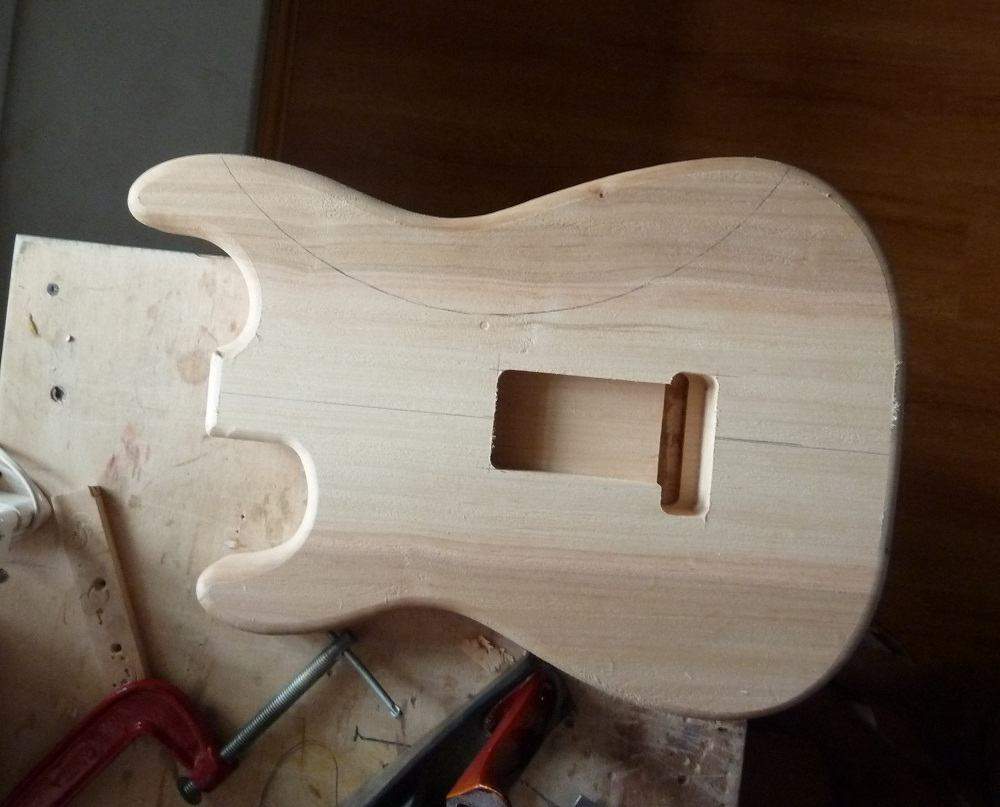

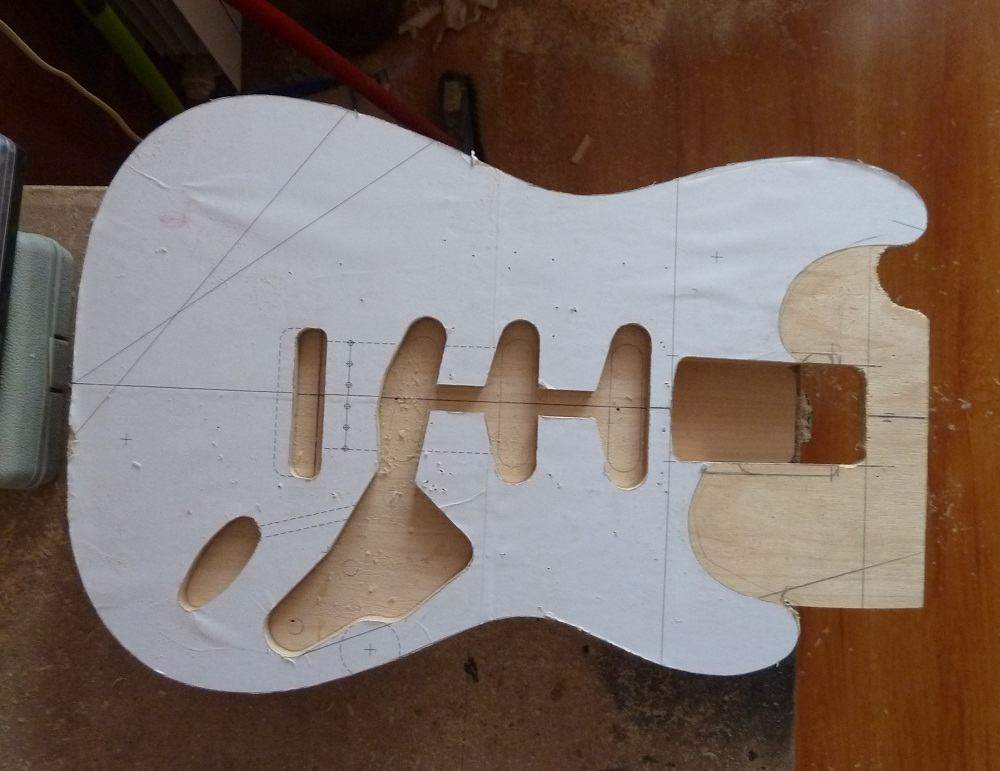

Следующим этапом,пока клеится гриф, занимаюсь выборкой мест под гриф, звукосниматели, темброблок и гнездо. Для этого беру заранее приготовленный шаблон и обгонной фрезой делаю эту операцию.

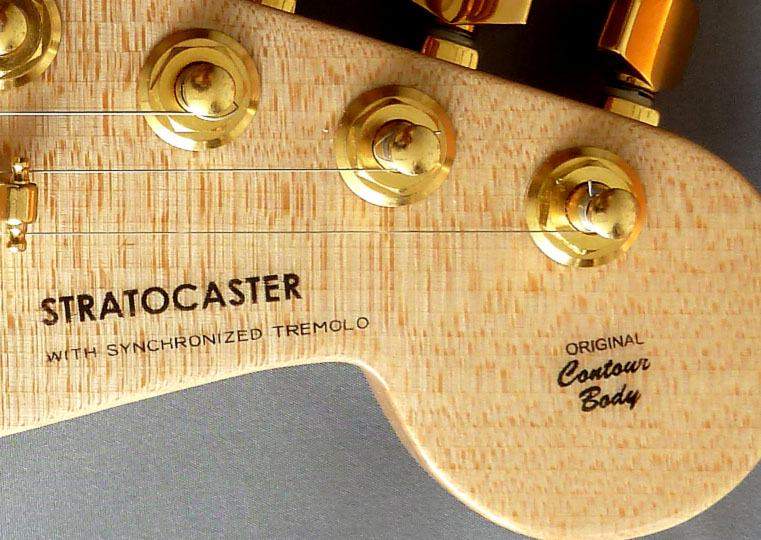

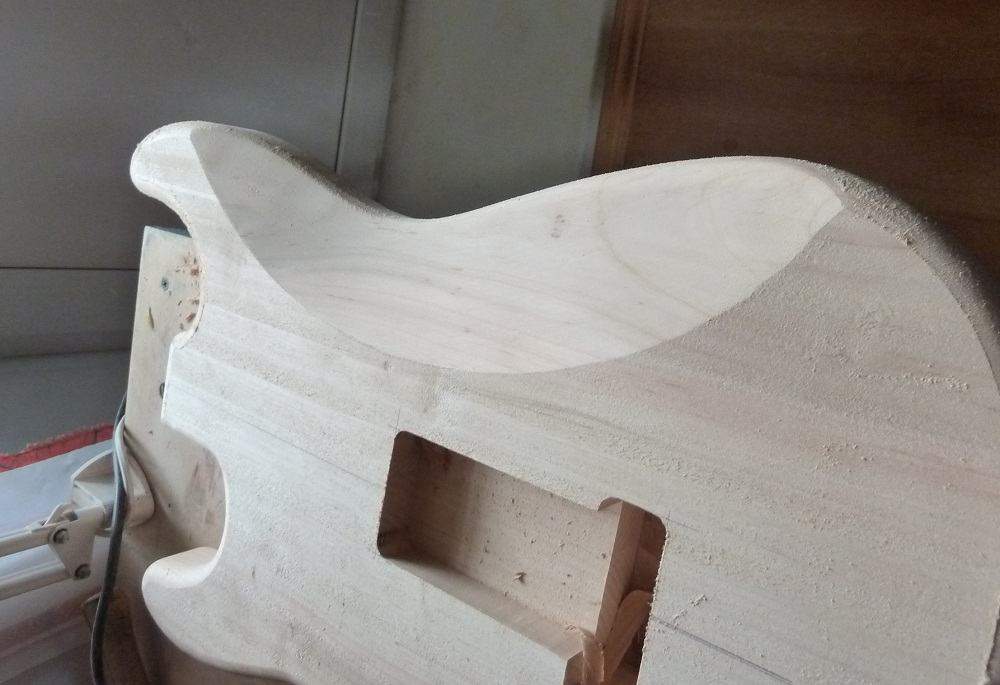

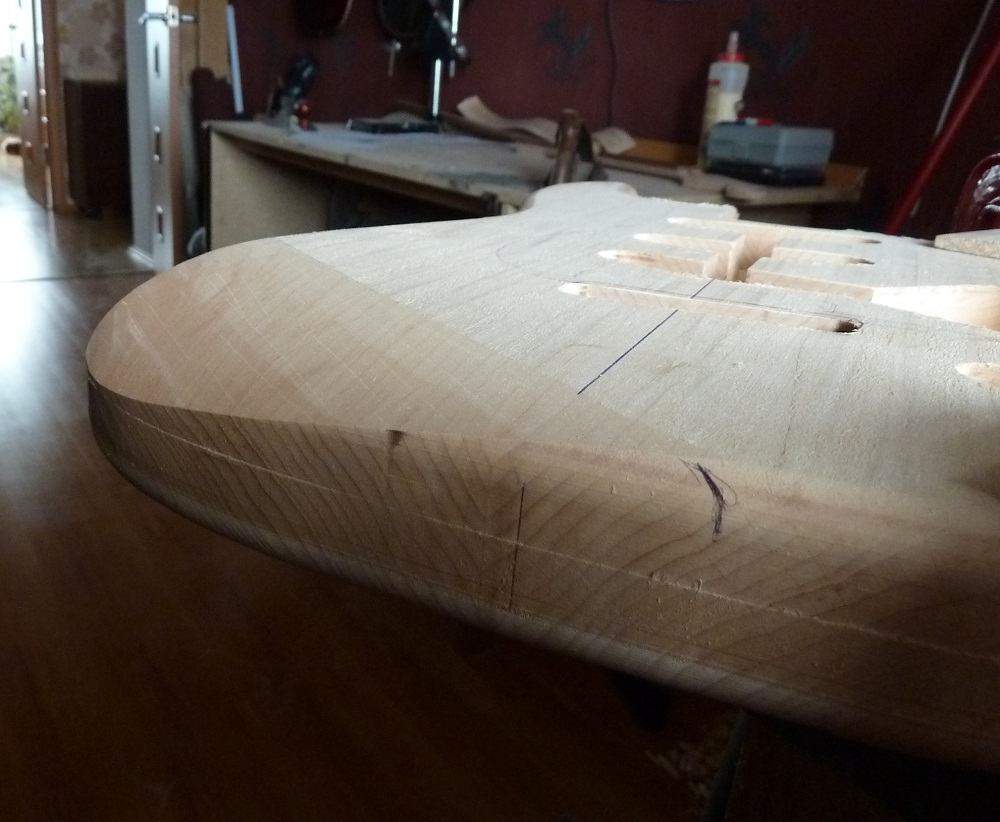

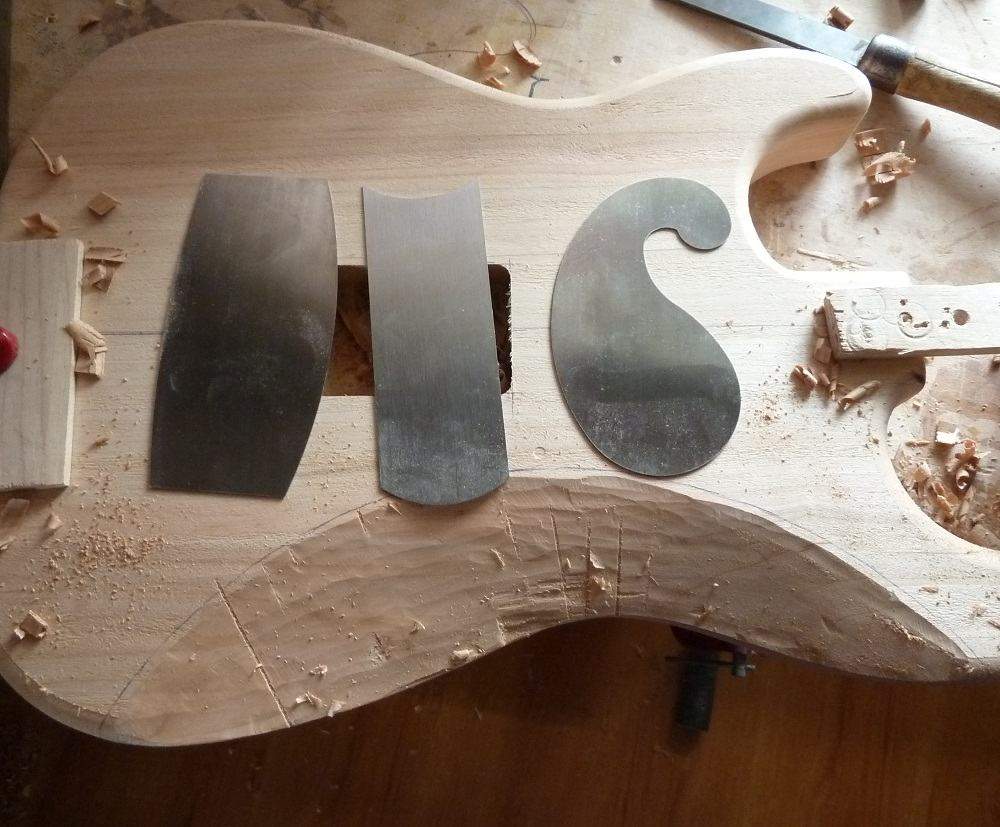

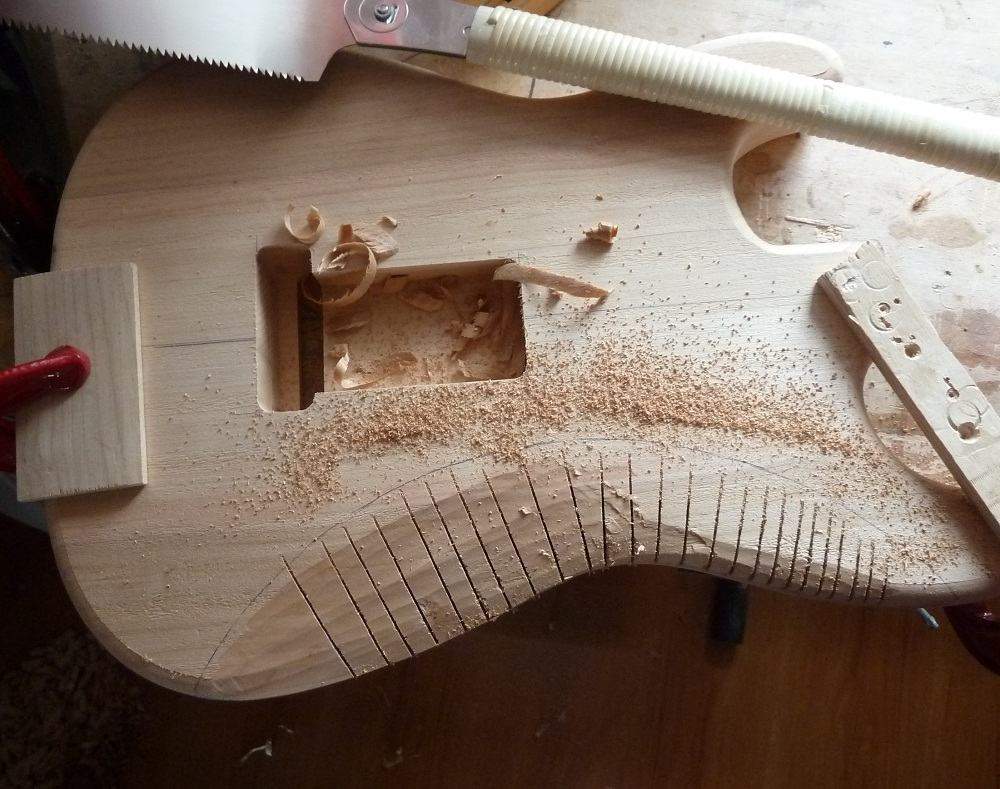

Следующее действие подтвердит надпись на грифе Original Countur Body, то есть делаю скосы под руку, ребра...

Алексей Е · « **Ответ #9 :** Декабря 21, 2012, 22:06:26 »

жуть что у тебя в дому творится. соседи по трубам не стучат? я фрезерю на балконе и ещё пылесос стараюсь сразу подключать, чтоб не летело куда попало. а ещё я не сторонник выводить радиус на накладке до её приклейки ко грифу.

admi

Да, дома бывает жуть. Но у меня отдельная комната, в которой не сплю. И времени операция фрезеровки занимает 15-20 минут в день, не долго короче. Горе когда евроремонтом соседи по 8 часов в день занимаются

Конечно самый верный вариант- мастерская, и все больше к этому склоняюсь. Это, думаю, будет в недалеком будущем.

Противоречий вроде бы нет, делать радиус накладки до или после приклейки к грифу, видимо мне так удобней. Перед посадкой ладов, все детально проверяется, если есть какие-то сомнения, то прохожу бруском еще раз. А маслице - это для фото сессии

Продолжаю.

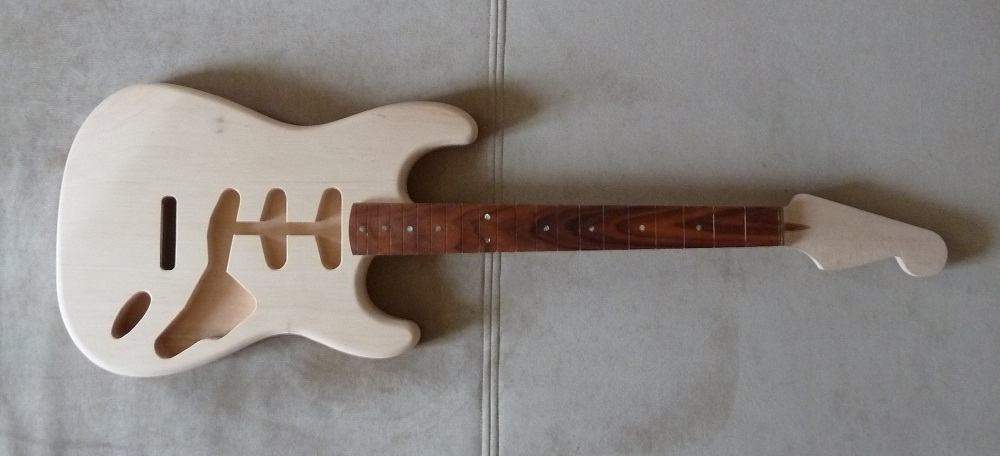

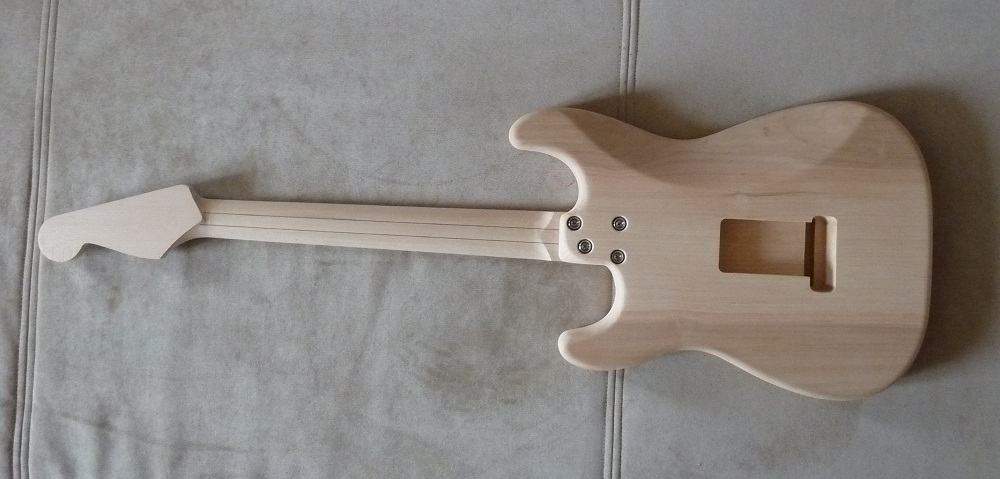

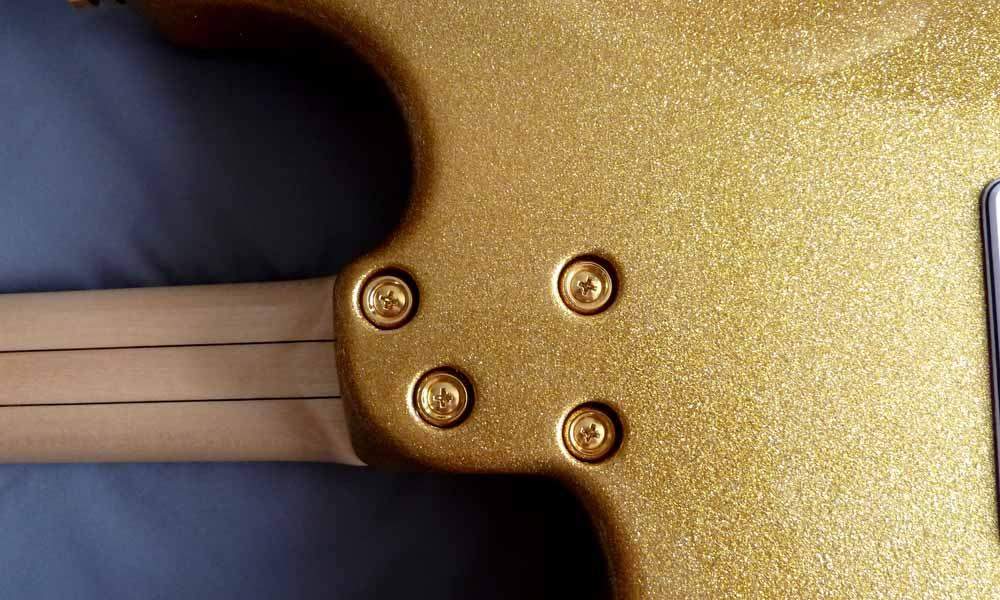

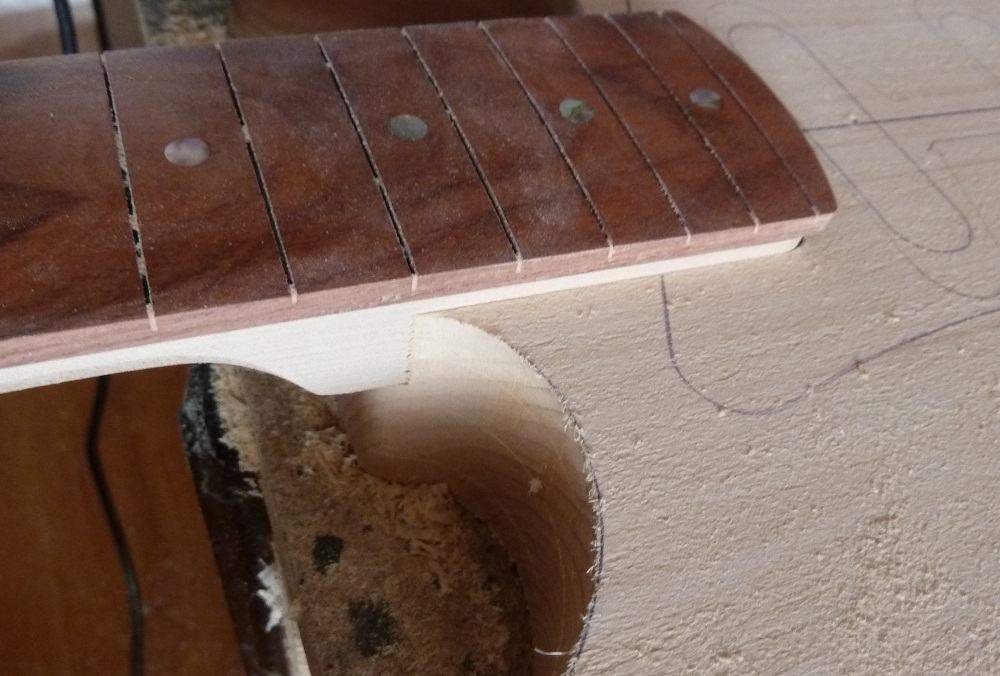

И опять прикидка, уже со сборкой. Смотрю сопряжения грифа и боди, проверяю "на ощупь" гриф.

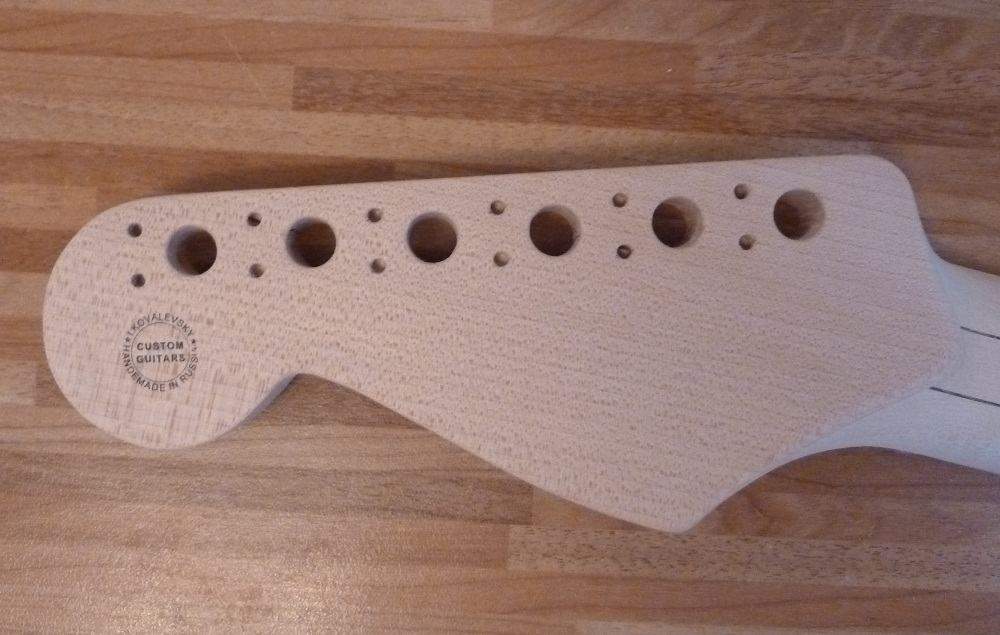

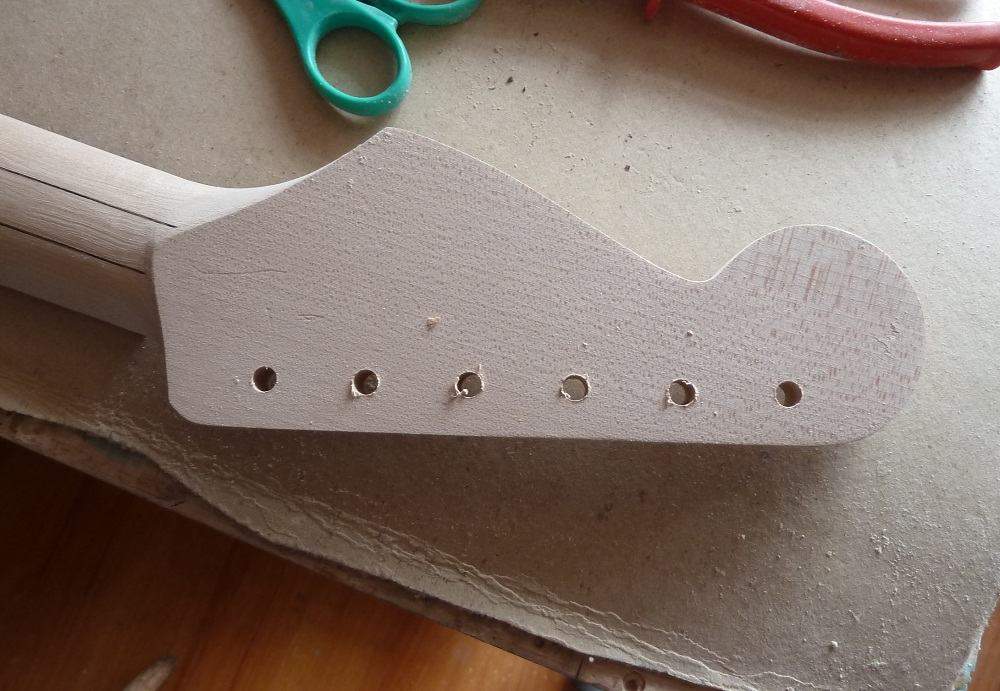

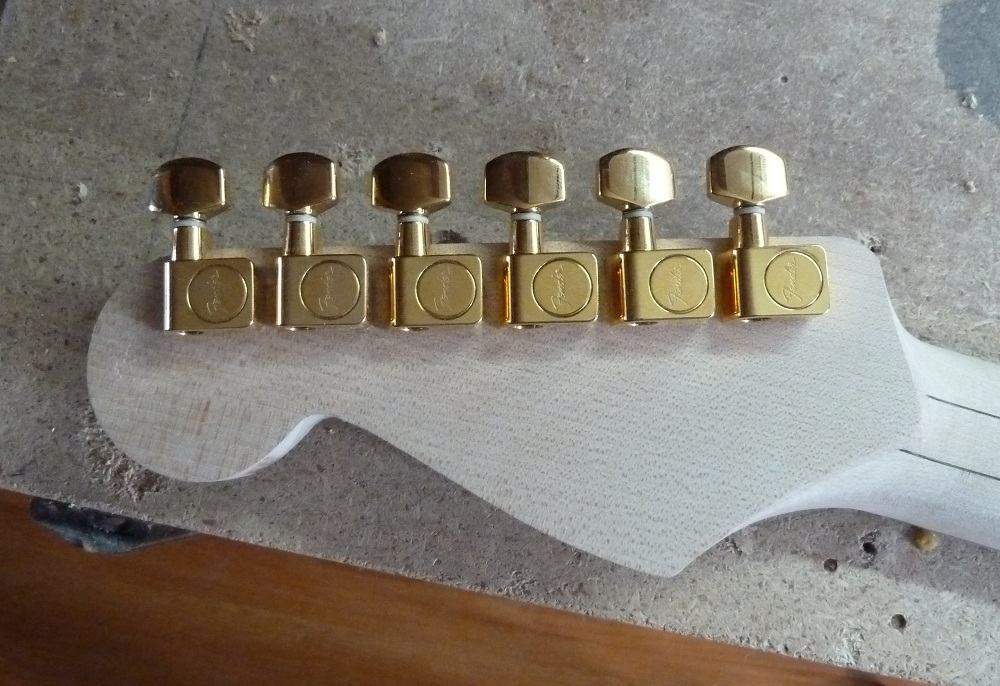

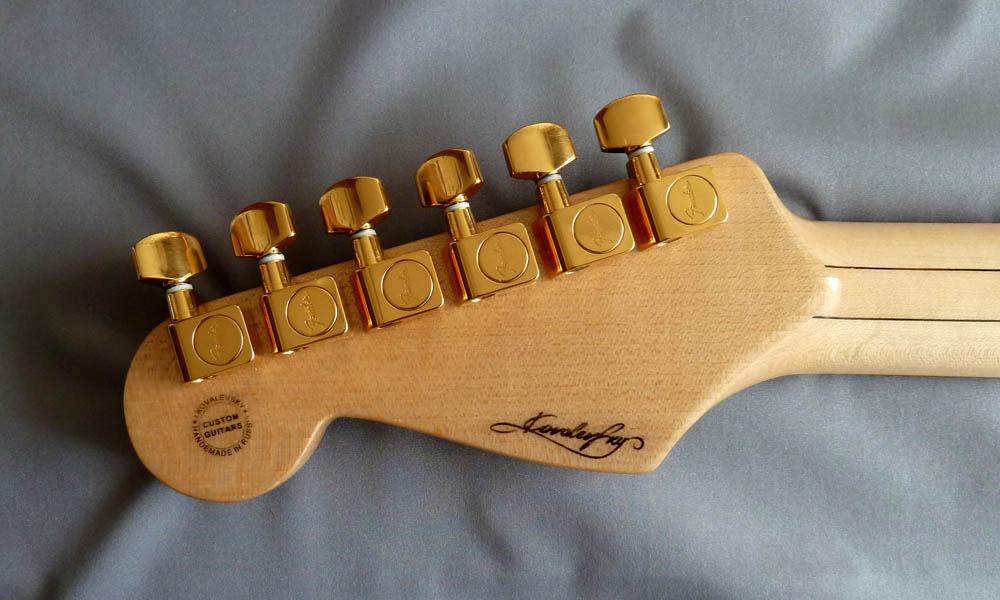

Разбираю и работаю с грифом. Делаю торцовые маркеры, сверлю отверстия для колок.

Dark-Syberia

подпишусь

admi

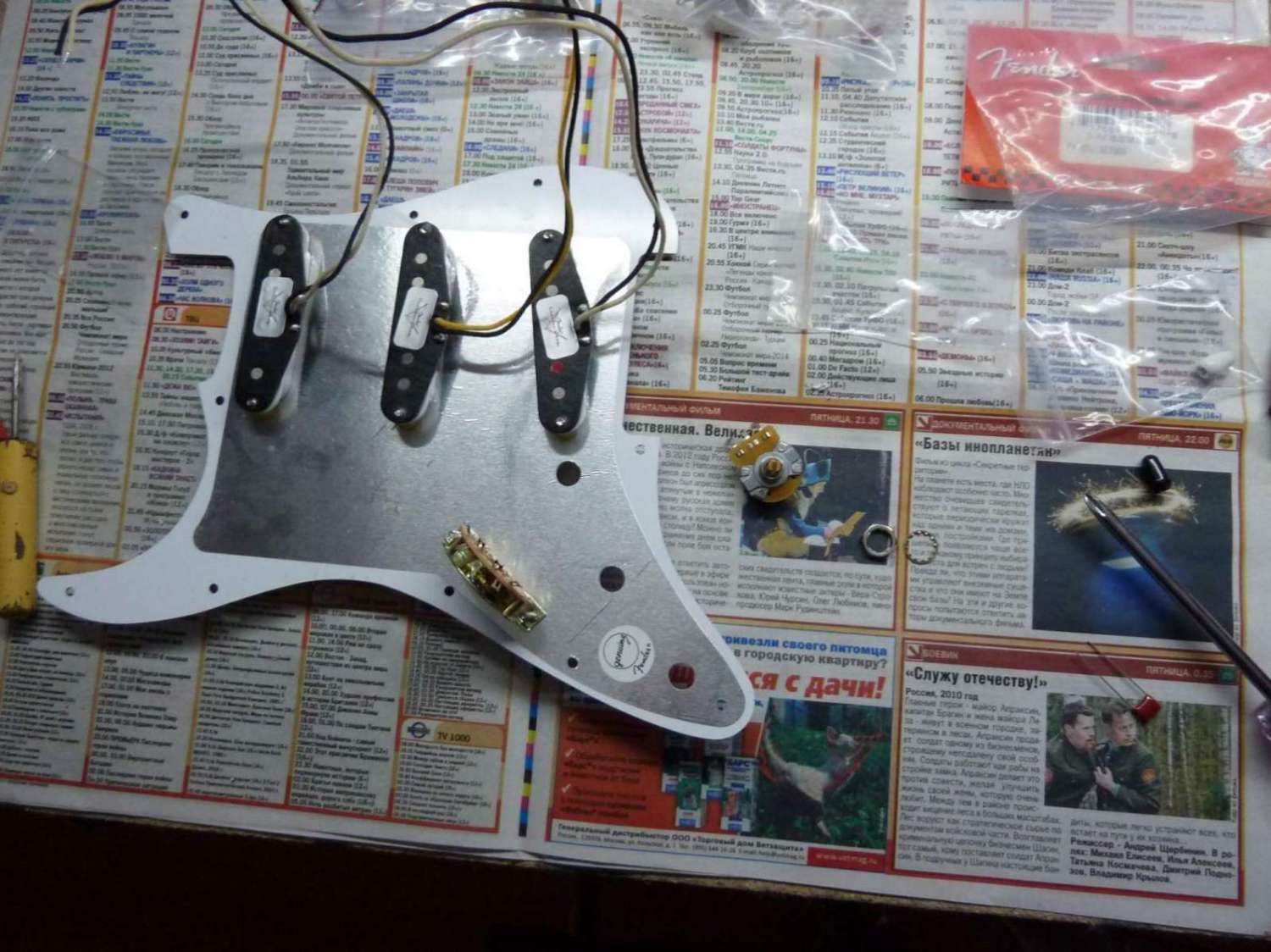

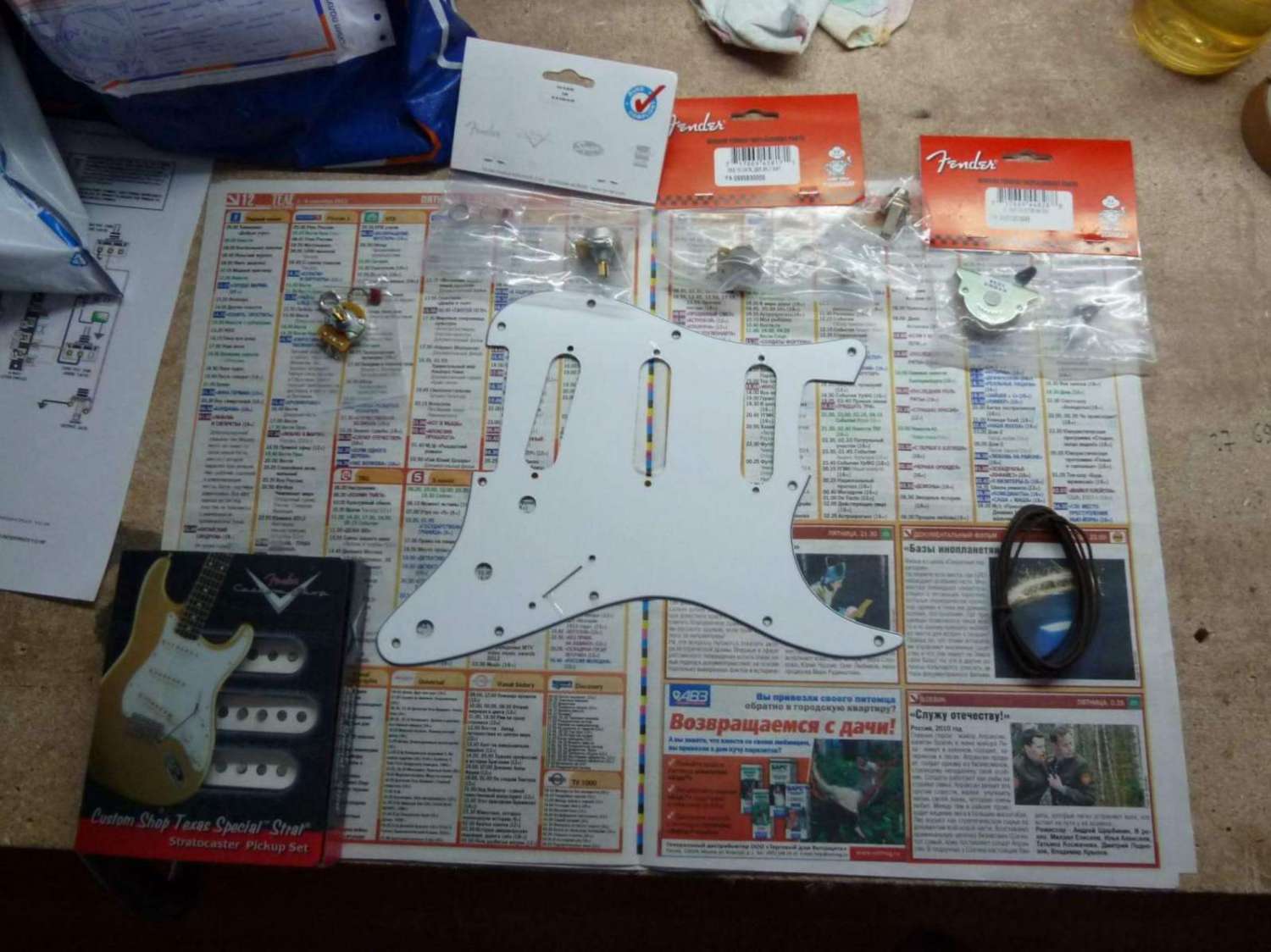

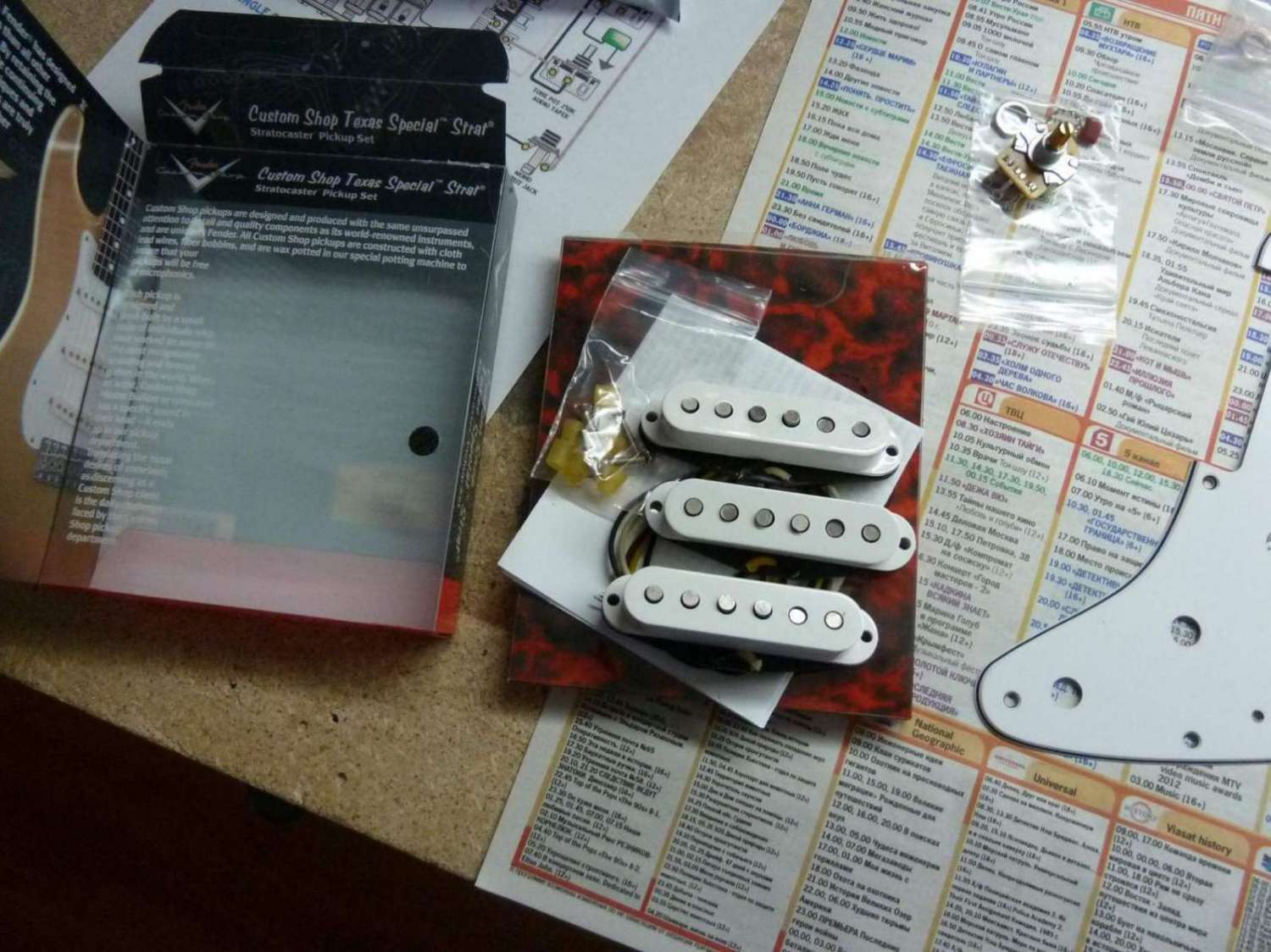

Немного фоток по электронике. Как не помянешь добрым словом Лео Фендена, хорошую гитару придумал, проста в монтаже электроники, все монтируется на пикгарде.
