Продолжаем столярное мракобесие
Приехала посылка с деревом на гриф и лады:
фото совсем уг, по дереву - клен + клен, шпон ореха и в довесок рейка (вроде как тоже из ореха).
Так же прибыли 8ми струнные звучки из Китая, о них позже.
Вернемся к грифу.
1. Разметив параллельно сторонам бланка осевую и контур грифа и т.п., используя боковой упор отфрезеровал полости под усиление и анкер.
2. Карбоновый прут в местном авиамодельном магазине удалось найти только размера 2х12х1000 мм., поэтому отпилил его по кускам длиной 260мм (от 7го лада и в пятку хватит) и распилил пополам вдоль. Болгарка отрезным кругом как по маслу режет, но пыли летит куча.
3. Посадив на эпоксидку "сэндвич" из карбоновых полосок, выровнял их по высоте, прикрыл от греха подальше слоем скотча и обогнал контур грифа. Перо по шаблону, боковые стороны при помощи алюминиевых направляющих.
4. Снял лишнюю толщину с бланка (с тыльной стороны и вывел толщину пера) и приклеил накладку. Это дело осталось за кадром, т.к. был вечер, я устал, да еще к этому один
буйный "товарищ" пытался то ли разведать местность на предмет что бы
спи..украсть, то ли просто не допил таблеток, в общем мне предстала картина мужика, который полез на дерево за моим дачным забором, и с него он лупился на мой участок пытаясь меня позвать за каким то лешим. Цель визита товарищ так и не смог озвучить и скрылся в неизвестном направлении...
Ну и от усталости накосил при приклейке накладки, без фото особо не буду расписывать, косяк устранимый, благо с запасом снимал контур (накладка на 1мм сдвинулась от боковой стороны грифа
).
-----------------------------------------------------------------------------------------------------------------------------------------
p.s. знаю, что гриф после каждой операции по строганию надо "вылёживать" по несколько дней, а то и больше, поэтому сразу прошу прощения у опытных мастеров, которые увидят сплошные нарушения этого техпроцесса в моём исполнении. Но справедливости ради скажу, что два предыдущих грифа, которые я строгал за пару тройку дней вполне себе живы и ровные. Но делать так как я никому не советую, лучше слушать мастеров
... и добавил:
Ну и от усталости накосил при приклейке накладки, без фото особо не буду расписывать, косяк устранимый, благо с запасом снимал контур (накладка на 1мм сдвинулась от боковой стороны грифа ).
Не теряя времени исправил косяк, предварительно перемерив ширину грифа. Сфрезеровал лишнего и получил тот размер, который отчертил на чертеже.

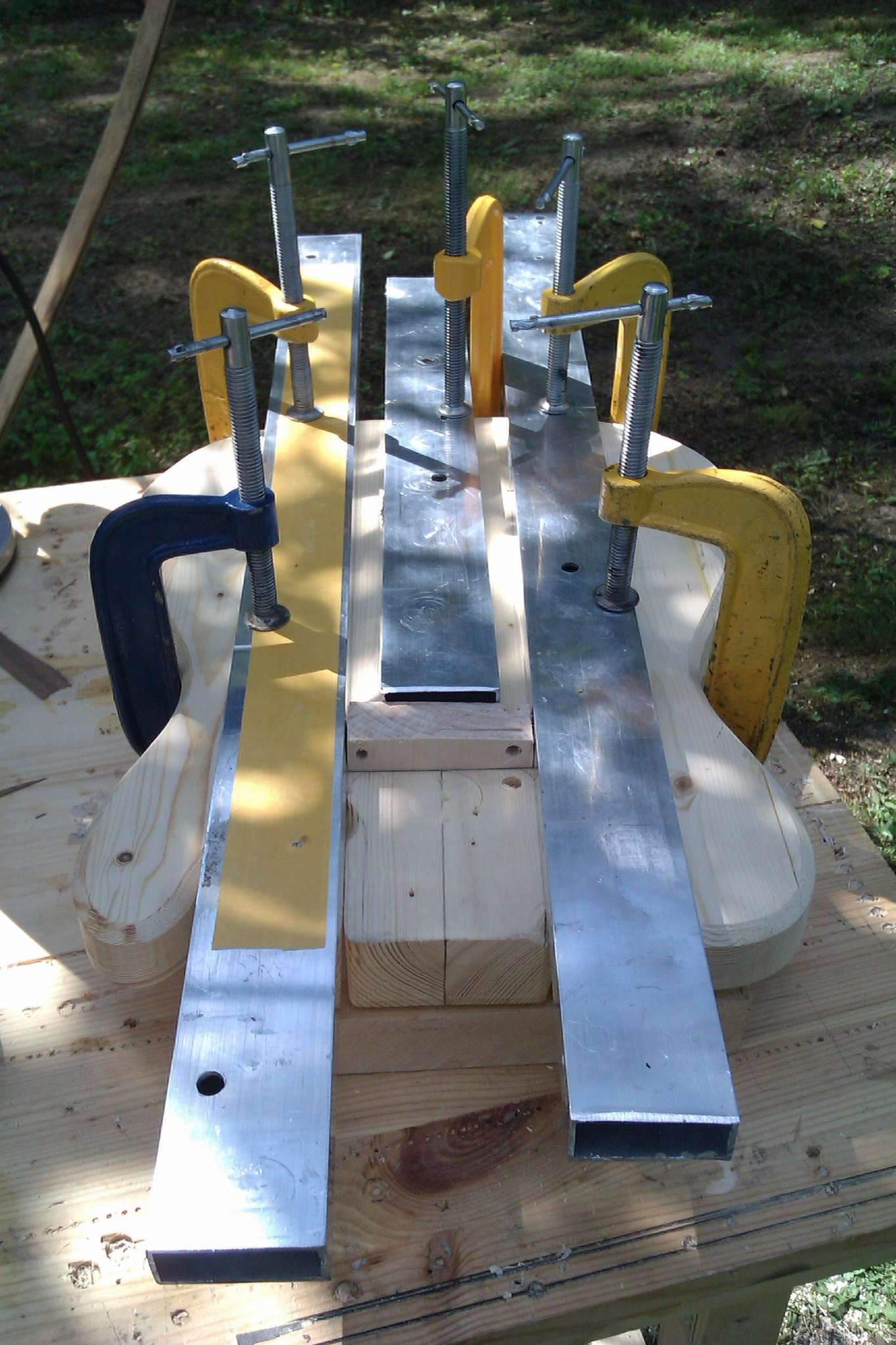

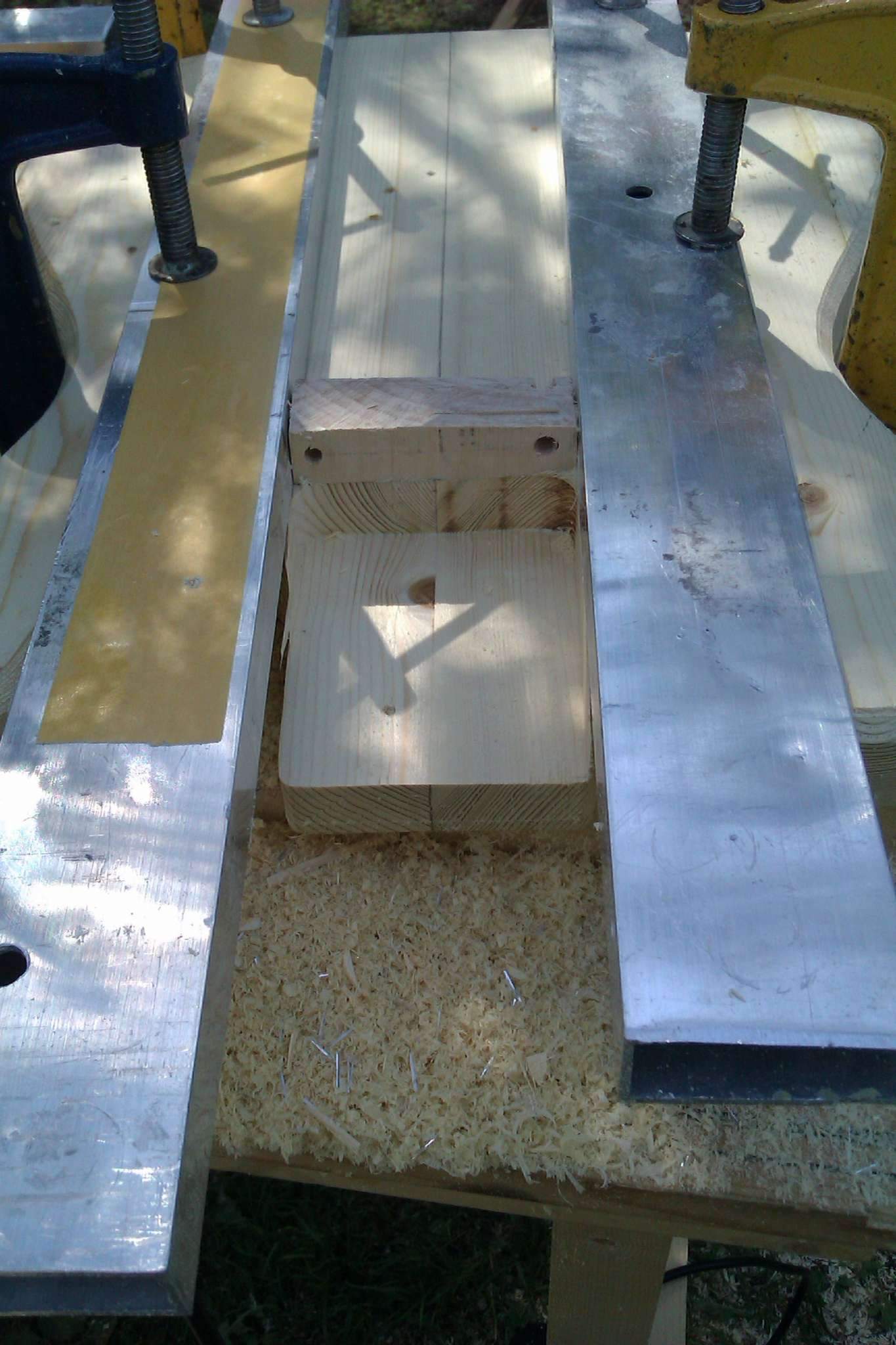

После по 3м направляющим выпилил карман грифа:
фото внизу

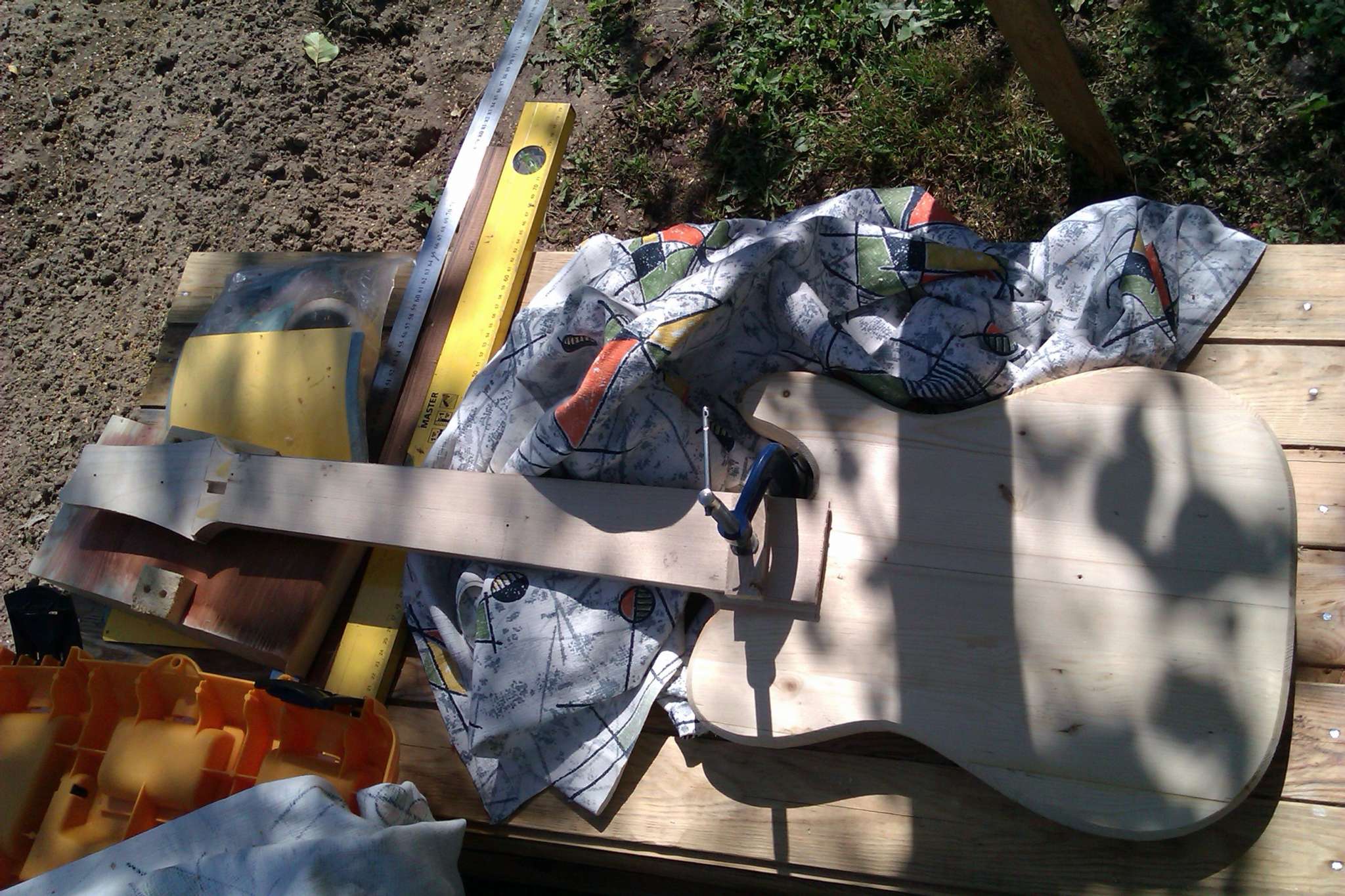

Гриф сидит плотно, без люфтов.
фото внизу

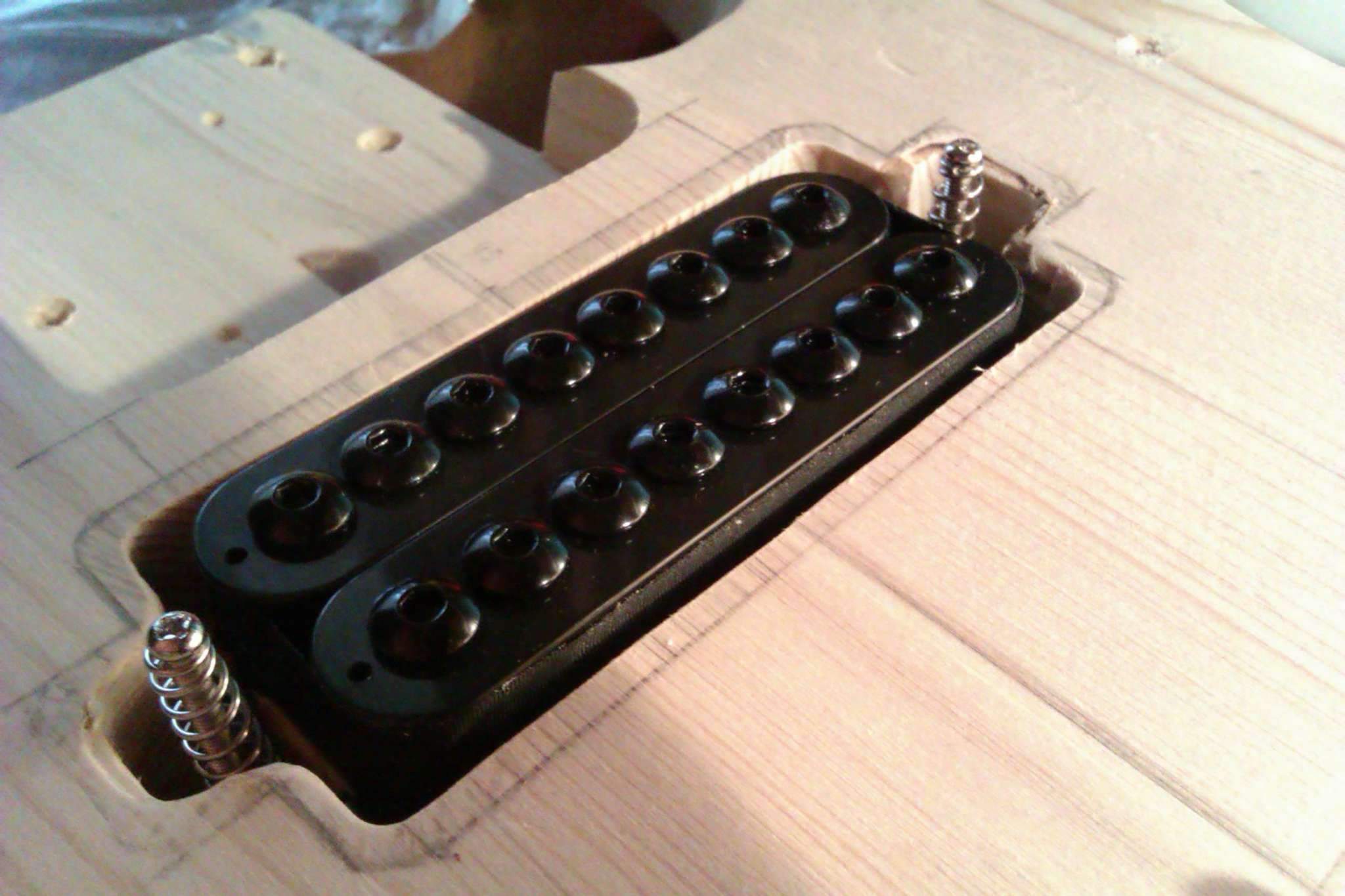

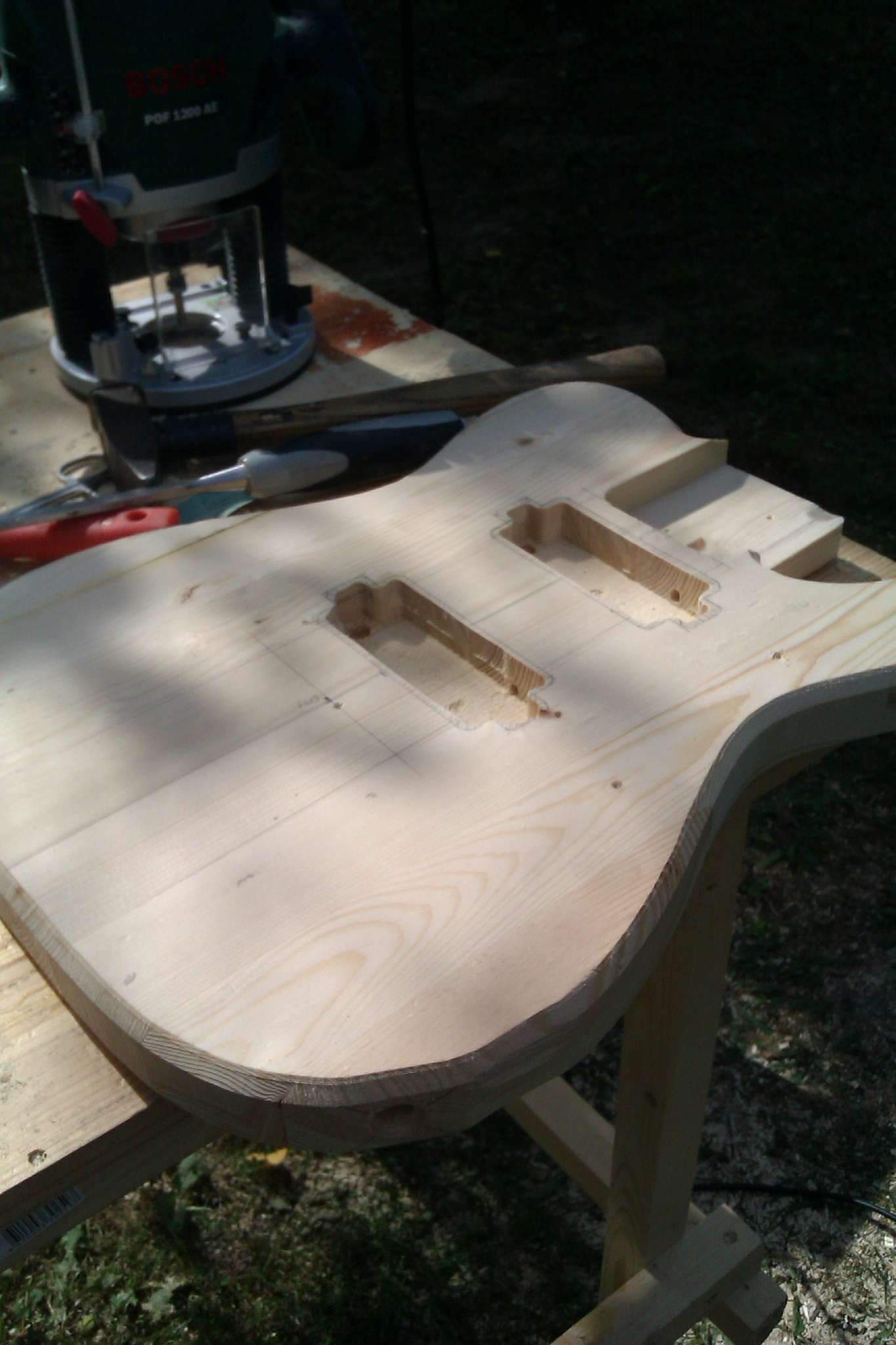

Ну и после этого сделал полости под звучки, которые китайцы сделали одинаковыми по габаритным размерам. Но расстояние между сердечниками бриджа и нэка разное и более-менее правильное. Немного зазевался при фрезеровке полости бриджевого датчика, в итоге махнул лишнего в районе мест крепления, благо это дело закроется рамкой.
фото внизу
