Что то сегодня я забыл отснять процесс выборки тембрблока, хотя кому он нужен - полость как полость. Сделал большой тембрблок, т.к. думаю неплохо бы установить и нековый звукосниматель, соответственно будет нужен 5ти позиционник, ручка тона, помимо громкости и т.п.
Карман под гриф делал по трем направляющим, ничего нового, ту которая была с торца увело малость, на фото процесс правки.
За кадром осталось задание угла установки грифа. Опишу словами - т.к. бридж ТОМ, то гриф надо наклонять. Мне было очень лень делать карман с наклоном, делать шаблон, выравнивать всё это.
В общем угол будет задаваться скосом пятки грифа. Заранее на чертеже прикинул размеры, отметил на дереве линиями и при помощи фрейзмуса, калибровочного бруска, установленного в определенном месте и пары прижимов снял скос на пятке.
Теперь из фрезерных работ осталась только выборка полостей под звукосниматели.
По прошествии нескольких месяцев гитаростроительный процесс очнулся и... опять заснул.

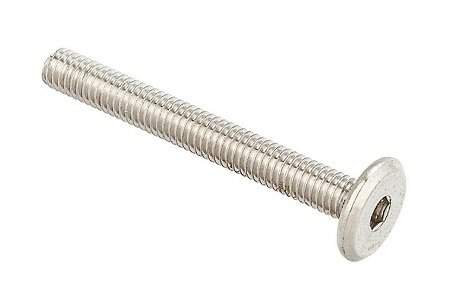

В общем решил я сей баритон сделать безголовым, купил на али для этого соответствующую фурнитуру. Про качество судить рано, ибо в рабочих условиях не испытано, но омрачило покупку отсутствие крепежных болтов на станины для каждого из бриджей. Вопрос решен на половину - подходят винты с мелкой резьбой для крепления материнских плат, надо только переделать шляпку на меньший диаметр.
С переделкой вылезли следующие нюансы:
- перо грифа у меня по конструкции фендера, соответственно надо будет убирать скругление на перо и доклеивать брусок клёна под верхние зажимы для струн.
- угол наклона грифа под ТОМ для этих бриджей не подходит, соответственно он тоже будет изменяться
- тембрблок выходит за пределы планируемого контура, соответственно часть выемки подлежит заклейке и дальнейшей перефрезеровке.
В общем как то так.
