Ну отлично выглядит. Толщина какая будет?
Где выгрызло? У пятки грифа?

Всем здрасте!

Давно ничего не выкладывал. Выдернули на работу, 2 месяца жил не своей жизнью.
В общем, форма деки готова, шлифанул после фрезера и отложил в сторону, т.к., дальнейшие действия с ней уже требуют грифа, ну и всего остального.

Так вот. Пару лет назад, значит, решил я помочь нашим нерадивым коммунальным службам, и выполнить за них их же работу. Выражалось это тем, что прибрал немного в одной из городских окраин, убрав с территории упавший клён! Несколько брёвен себе взял, естественно (с этой целью и надрывался, собственно). По дурости наколол и спалил в буржуйке почти весь, аж сердце кровью обливалось, насколько он был хорош  Ну, и одно брёвнышко распустил цепной пилой на несколько досок, ради эксперимента. Одна ушла на накладку для предыдущего инструмента, с отходами, естественно.

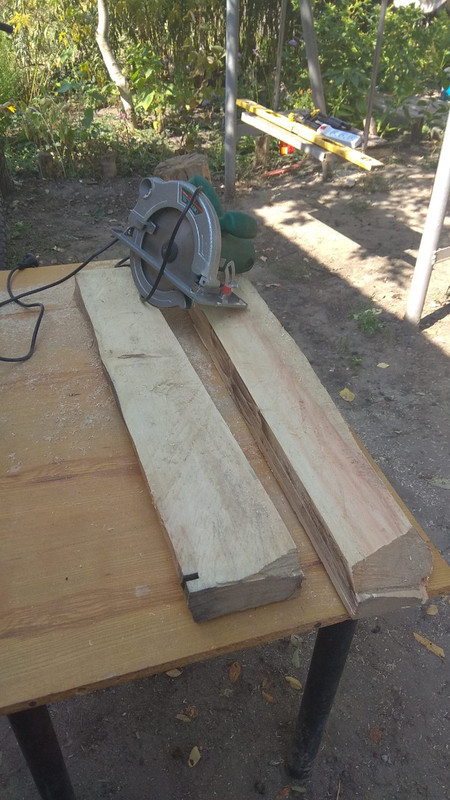

Сегодня решил выстрогать из оставшейся доски гриф для новой гитары. А доска ента, как на зло, ни то, ни сё. Хрен что выкроишь.
В общем, потратил полдня на пилилки-строгалки, и понял, что заготовки для грифа с цельной головой не видать мне, как свинье неба
Путём долгих размышлений, матов, молитв всем святым, используя 2 циркулярки, фрезер, электрорубанок и фрейзмус, взяв совета и благословения в телефонном режиме у добрейшего форумчанина с ником DJENT, превозмогая неутолимую жопоболь и адские страдания, с Божьей помощью, к вечеру всё же получил заветные 3 брусочка для переклея, идеально подогнанных для склейки. Ну и не медля решил сразу склеить, чего уж там. Ествественно, заготовка вышла толщиной 25 мм, для дальнейшего приклеивания головы грифа.

Вот теперь сижу и чухаю репу по поводу приклеивания головы. Мультимензур жеж, т.е., скосы у первой и шестой струн не одинаковые, а с разными углами (для того, чтоб плоскость головы получилась ровной), ну вы поняли, думаю.

Ну то ладно, вот фоты результатов сегодняшней работы:

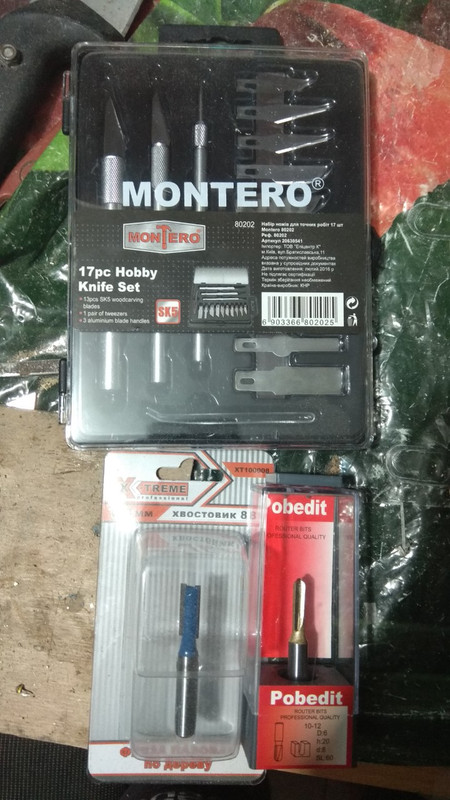

Ну и, пользуясь случаем, похвастаюсь ништяками, как же без этого!

 - Набор ножей для точной резки. Взял для вырезания трафаретов и резьбы узоров по накладке под инкрустацию. Благо, резьбу по дереву несколько лет преподавали в школе на трудах. Если что, осилю!!

 - Фреза 8 мм с хвостовиком 8 мм. Для фрезеровки ниш. Попытка уйти от подшипника, а идти по шаблону прямо хвостовиком. Ещё не пробовал, но думаю, что всё будет ок - не я первый.
 - Фреза 6 мм галтельная полукруглая. Собственно, для выборки ниши под карбоновый пруток 6 мм.

А правда, как? Я теперь и сам над этой мыслью залип...

Пока хз. Размышляю над этим. Вот думается, что будет быстрее: смоделировать в каде или потренероваться на кошках в реале на какой-нибудь сосновой заготовке

Вообще, имею удивительную способность ванговать на подобные темы. Это конечно лучше, чем не предвидя взяться делать и напороться на нежданчик, но блин, ночью хочется спать, а не размышлять о высоких материях

Вот в прошлый раз с толщиной накладки по незнанию напоролся, и в итоге пришёл к мультирадиусу, но там проще было промоделировать в автокаде, не нужно было 3д модель рисовать

По поводу пера даже не знаю. Предполагаю, что нужно либо скосы на обеих частях под склейку делать под разными углами, что при склейке ответных частей нивелируется, либо клеить с запасом по толщине и выводить шлифовкой. Ни то ни другое доверия не внушает.
Вот если бы подсказал кто-то из опытных, было б круто.

AntonVIP, Чаще производители дурью не маятся и делают стандартный гриф и треугольник на накладке.

Что за треугольник? Это типа, стандартная прямая накладка, в которой под углом стоит порожек? Если да, то это не моё. Не очень оно и эстетично. Мне хочется, чтоб накладка имела форму трапеции, с границами по порожку и последнему ладу

Именно так. И если обыграть красиво (а это возможно), то будет выглядеть куда эстетичнее кривой головы. Миша сейчас делает такой инструмент и все получается нормально.

А как именно обыграть? Убрать этот треугольник остатка накладки? Или делать голову по фендеровскому типу без скоса? Вот фендеровскую точно не хочу. Скос - обязательное требование

AntonVIP, вот тут пара роликов, где мужики делают мультимензурный гриф со скосом, который тебе нужен:


https://www.youtube.com/watch?v=PNdgjQaxpPI


https://www.youtube.com/watch?v=RldT9dGllxU&t=340s

С приклейкой башки они не заморачиваются, угол выводят после.

но блин, ночью хочется спать, а не размышлять о высоких материях

Сам такой. Всю прошедшую ночь просидел над звукоснимателем P90, вернее над его предполагаемой конструкцией )))

AZG, ну таки буду делать скос прямой. А возможно ли сделать в этом случае накладку не прямую, до границы скоса, а трапецевидную? Ну не нравится мне ентот треугольник! Или же делать прямую, и треугольник уводить в скругление? Или же сточить потом накладку по плоскости головы и закрасить в цвет пера?

А тут или так или этак. В любом случае будет какая-то кривизна. Угол есть, значит будет что-то не туда. Треугольник изначально многим не нравится, а как сделаешь по человечески, то все ОК и никаких проблем. Я тебе говорю - есть опыт.

Во втором ролике просто гениальное решение!
Он просто сместил одну направляющую на сторону треугольника и получил нужный угол. Как я сам не додумался....
