можешь оставить один регулятор громкости, один регулятор тона, переключатель, найти конденсатор
и сделать по схеме по ссылке
http://www.seymourduncan.ru/new/s/3singles1vol1tone1switch.jpg
все земли соберешь на крышке регулятора громкости
единственное что тебе надо понять - это как работает твой переключатель

Я плохо в этом разбираюсь, что вы имеете в виду под словом "земли"?

изображения размыты, но вроде от звукоснимателей у вас идут провода в оплетке, центральная жила - сигнал, оплетка - земля, на картинке она обозначена черным проводом от звукоснимателя и кончается схематическим обозначением заземления, такие же штуки нарисованы и рядом с регуляторами и разъемом, вот всех их надо спаять вместе на крышке регулятора громкости
вот картинку нашел
http://www.tdpri.com/forum/attachments/tele-technical/15544d1223802786t-shs-tele-shs-1-tone-jpg

А какой лучше конденсатор? А то у меня полно этого хлама...

насчет этого я совсем не в курсе, главное не электролитический)
где-то здесь на форуме видел что кто-то разные конденсаторы сравнивал по звуку
а номинал конденсатора на картинках был

Всё спаял нифига не работает .

Не забудь что датчики разные: у среднего сердечники намагничены в противоположную сторону.

Изначально на этой гитаре насколько я помню были три крутилки, три движковых переключателя и один тумблероподобный переключатель на 3 положения.
1. Тумблер переключал "бридж/бридж+нэк/нэк"
2. Первый движок добавлял к текущему состоянию  средний датчик
3. Второй движок включал режим "банджо" (это они его так называли ) - по сути последовательно на выход включался конденсатор по моему что то около 0.01-0.05 мкф.
4. Третий движок "тишина" (mute) - коротил выход на землю.
5. Первая крутилка - громкость.
6. Вторая крутилка - громкость в режиме банджо.
7. Третья крутилка -тон (по классической схеме с конденсатором)

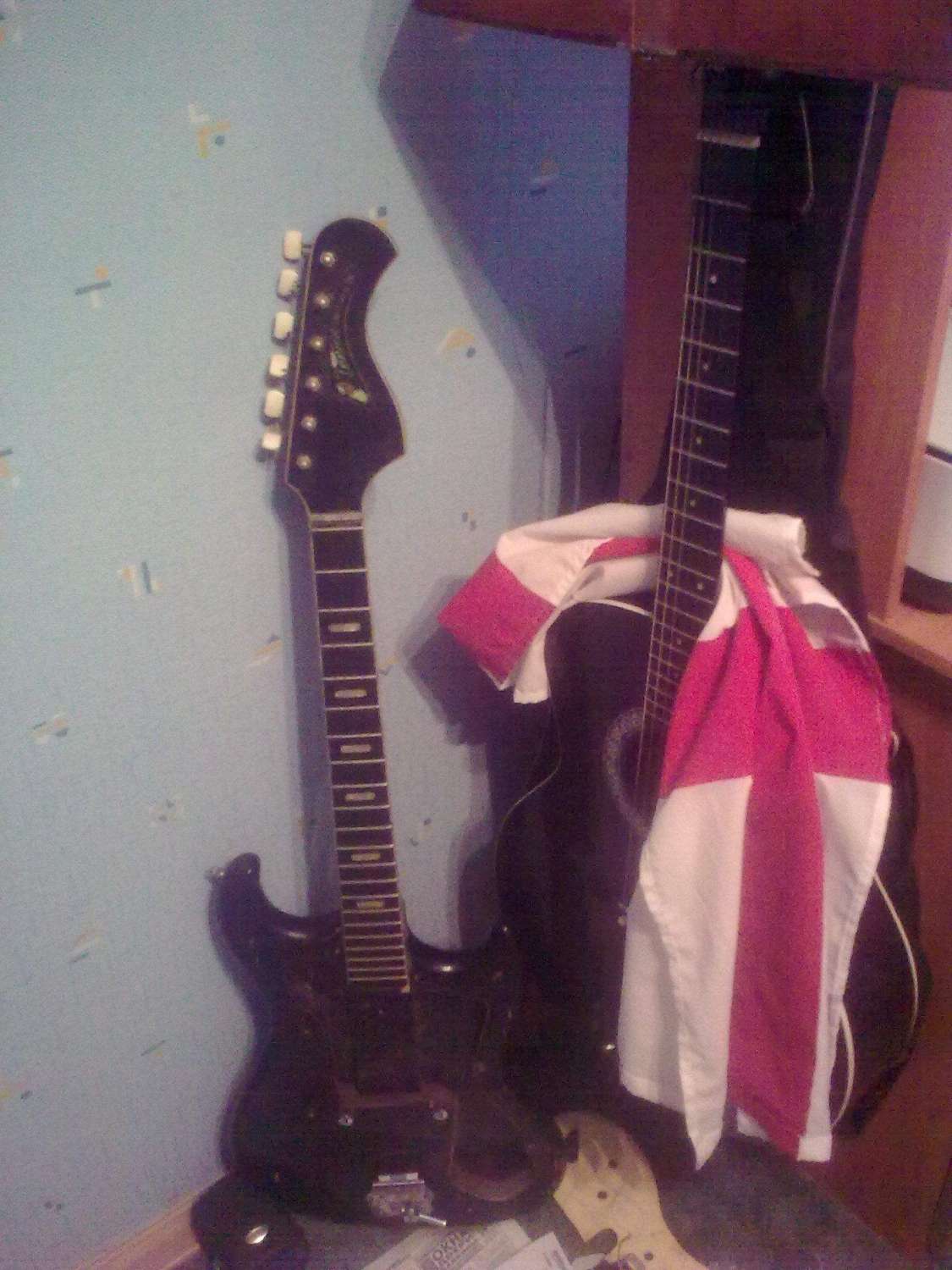

Кстати, не вижу на фото бриджа, только струнодержатель...
