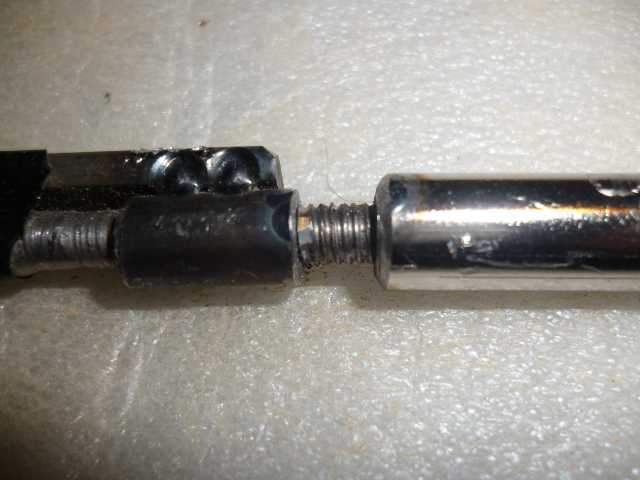

На фото - обычный анкер двойного действия. Он отлично работает в обе стороны.

... и добавил:

Устанавливается плоской пластиной к накладке грифа. При затягивании по часовой стрелке прут с резьбой укорачивается и выгибает плоскую пластину вверх, таким образом "разгибая" гриф.

... и добавил:

На фото, похоже, левосторонняя резьба, тогда схема работает наоборот - при кручении гайки против часовой стрелки гриф разгибается.

... и добавил:

Нет! Резьба нормальная. Обычный анкер двойного действия, и даже гайка к втулке не "прихвачена", как бывает в бракованных анкерах.

[Автор удалил свое сообщение по неизвестной причине]

rebrov, ну ты прям метеорит!!! ))))))) Ещё нужны рекомендации (смотрю, ты там резьбу малёхо коцнул)?

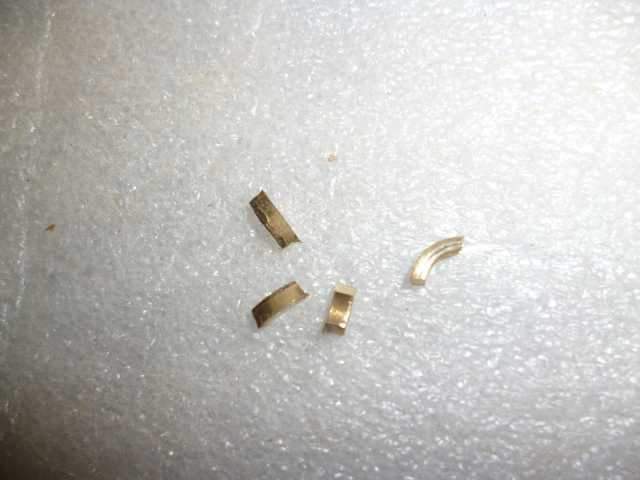

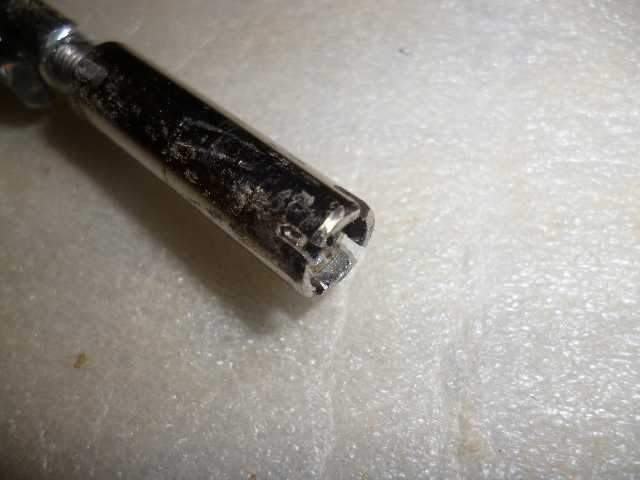

rebrov, обзови её упорным подшипником скольжения , который упирался во внутренний фланец стакана, который ты распилил..... а можно было высверлить или сточить не разрушая этой хренотени, теперь ужЕ не нужной! ))))))))))))

Анкер сделан вынимающимся. и переворачивающимся https://guitarplayer.ru/index.php?topic=222212.msg5705486#msg5705486

Спасибо тем, кто знал
и поделился знаньем.
Я всё, что смог, сломал,
но выполнил заданье.

Можно закрывать тему.https://guitarplayer.ru/Smileys/classic/smiley.gif

Надо было сразу начинать действия производить и на форум. А то я по мастерам пошёл, а они все как один - снимать накладку со всеми вытекающими.

Постараюсь в ближайшее время. Фотоаппарат дочка забрала...

... и добавил:

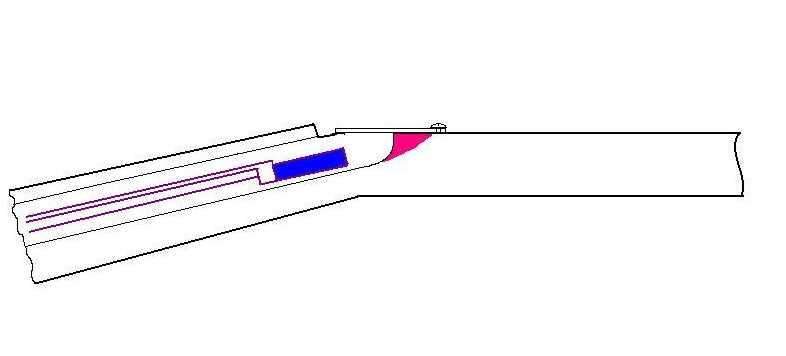

Фотоаппарат ко мне не вернулся. Поэтому по мере возможности нарисовал "чертёж". Типа вид сбоку, осевой разрез. Красным обозначено выфрезерованное дерево.
