Спаяй одними проводами потом другими послушай и поймешь разницу.Я всегда паяю с винтажным с армейской аппаратуры провод с экраном. Звучит  как рояль.Не фона не писка не наводок.

antonyjazz, Надо бы вживую все это увидеть. И воздушная звезда - ЗАЧЕМ? В основном тут и кроется ошибка. Плюс проверить наличие лишних экранинрованных проводов, они значительно увеличивают емкость всей схемы. Но по любому, не глядя описывать причине неблагодарное дело.

Алексей Е, Вот  что называется " с языка снял". Я не стал начинать с этого,что бы не показалось нравоучением и не уважением. Я очень признателен автору за эту ветку,и напишу то,что мне бы очень помогло несколькими сутками назад и позволило бы сделать процедуру менее мучительной. Пожалуйста,не расцените негативно.
Может есть смысл сделать FAQ  на первой странице и обновлять  по мере обсуждения в последующих сообщениях?В заросшей ветке Остапа при всем желании нереально найти нужное,не перечитав 600 стр.((
 Основываясь на собственном опыте ,мне кажется, что есть особенности типов гитар,которые надо заранее знать и учитывать,суясь впервые в это  ремесло.
 Я не первый раз это делаю и все равно получается не так,как должно быть. Конечно, за последние несколько суток я многое понял, и научился мыслить чуть глубже в этом аспекте… но как представлю,что LP и strat вторая серия...
Так вот о чем я)): экранируя классический телекастер я выяснил,что надо отрывать крышку нека и пластину с бриджа с сигнальной земли,корпусы потенциометров не нужно замыкать проводом-они сидят на металлической пластине-так что изолировать потц громкости от экрана невозможно. Замыкание экрана пикварда и деки лучше делать под винтом,фиксирующим пиквард-100% есть контакт -я сделал на середине деки-оказалось это может не сработать,да и прозванивать замыкание удобно-через винт на гнездо…вот такие мои маленькие открытия отняли у меня чудовищное количество времени ,сил и нервов,формируя устойчивое ощущение несостоятельности и рукожопства)

Алексей Е,

ну вопчето - уже сколько тем про этот накорябано , сколько страниц... а людям всё не понятно. а знаете почему? вот все только и говорят - надо звезду, надо без петель. а как это? да хз. надо давно уже смастеритьь и повесить вверху 2 картинки - так правильно и так не правильно. чтоб там всё было разрисовано, разжёвано. только как это сделать - я не знаю. в пайнте мышой у меня коряво получается - смотреть стыдно, а по другому не умею.

   +1!

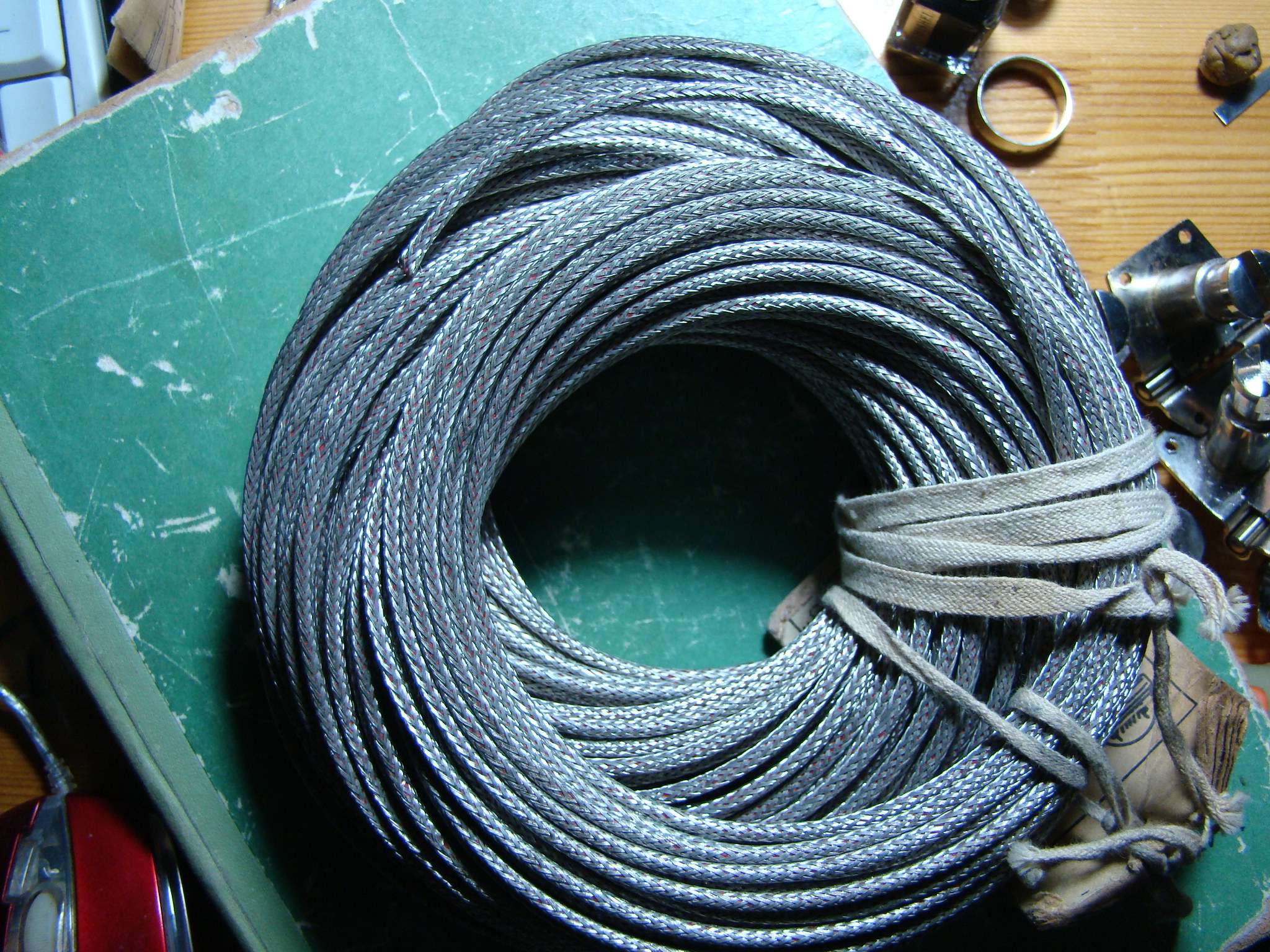

раздобыть кусок вот такого провода, и стянуть с него оплётку. она легко гармошится, будучи снятой, при этом становится шире, и может налезть как удав на провода любой толщины. потом 1 её край припаять к крышке сингла, а второй куда нибудь там к земле. паять же, не забывая про пресловутые петли. и тогда, весь пикгард в телике покрывать фольгой уже нет никакого смысла. и канальчик, в котором проходят проводки, тоже не фольгировать.
где тебе удастся раздобыть такой провод я не знаю.

Не все так однозначно... А отрисовка - так каждый инструмент индивидуален! Нюансов столько, что на все схем не напасешься. Проще разбирать конкретный случай. Да и то умудряются накосячить.

Ну почему же? Зарисовать пару разных инструментов и сделать как основу(базу). И уже вокруг них плясать. Мне кстати тоже очень интересно так как иногда возникают проблемы именно при разводке экрана и сигнальной земли.
Алексей Е, плюсанул.

Aleksis2, Уже рисовал. И разжевывал несколько раз. Все-равно понимание приходит только после изучения основ электротехники. Нахрапом эту науку не взять. Вроде дело простое, но для начала надо разобраться что такое экран и что такое сигнальная земля. Понять про качество контакта, и т.п.

Поэтому считаю, что просто картинка ни о чем. Она дает от силы половину информации.

Уважаемый Азнаур. Я очень уважаю Ваши знания и опыт (без сарказма). Но мне ни разу(!) не попадалась подробная схема прорисовки "экрана" и "сигнальной земли"( в смысле: как и где соединяются "экран" полостей(у гитар типа LP), как правильно разводится "сигнальная земля", где заканчивается экранированный провод и начинается обыкновенный(снова пример гитар типа LP когда полость под датчиками не экранируется и от тембролока к переключателю идёт экранированный кабель)  ну и другие нюансы). Мне всегда попадались схемы после которых шли несколько страниц споров, а затем выяснялось, что схема НЕ верна, но она продолжает "висеть" и пока не прочтёшь эти надцать страниц не поймёшь, что она не верна. Или же почёрканые-перечёрканые схемы, в которых больше вопросов, чем ответов. А многие, когда задаёшь вопрос, отправляют либо "в поиск", либо на забугорные сайты, или просто высмеивают. Но, как говориться, лучше раз увидеть, чем сто раз услышать, и не все, к сожалению, полеглоты. Может я в чём то и не прав, может я плохо учил физику или электротехнику, может не внимателен, но, лично моё мнение совпадает с Алексей Е,  и antonyjazz,. И если картинка нарисована правильно(я лично не могу нарисовать правильную), то она не может быть "ни о чём". Приношу свои извинения, если чем то обидел. И прошу ещё раз ткнуть в схему нарисованную Вами. Благодарю.
