Re: Очередная тема от новичка
« Ответ #270 : Мая 20, 2019, 22:02:16 »
ясно..
не знаю где брать такие декоративные шайбы. можно плоские и винты с полукруглой головкой под крест, а еще лучше под шестигранник ISO 7380

Оффлайн Роман Князев Автор темы

  • Эксперт
  • *****
  • Сообщений: 1980
Re: Очередная тема от новичка
« Ответ #271 : Мая 20, 2019, 22:28:25 »

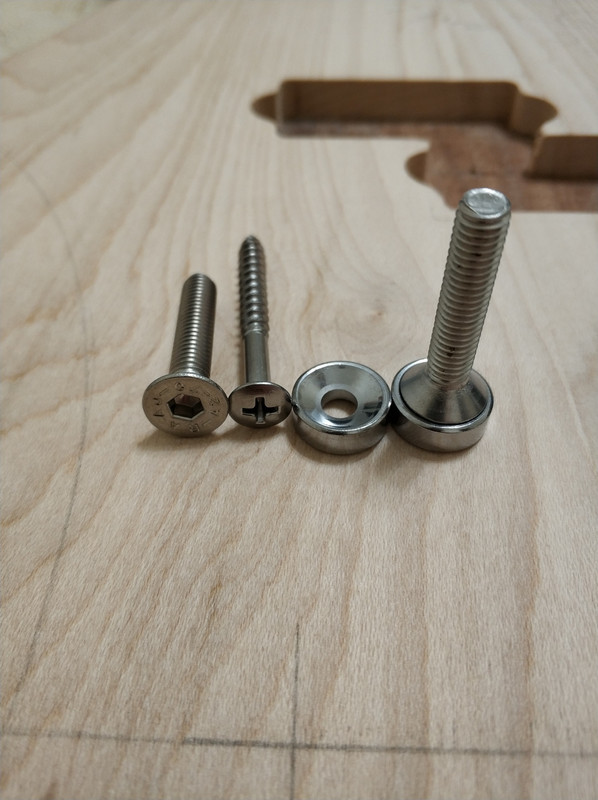

Пересмотрел сайт. Мой косяк. Написано 5,3 дырка :pozor:
Ищу футорки на м5
Или может поставить конусную шайбу коническую... Шерстю интернет

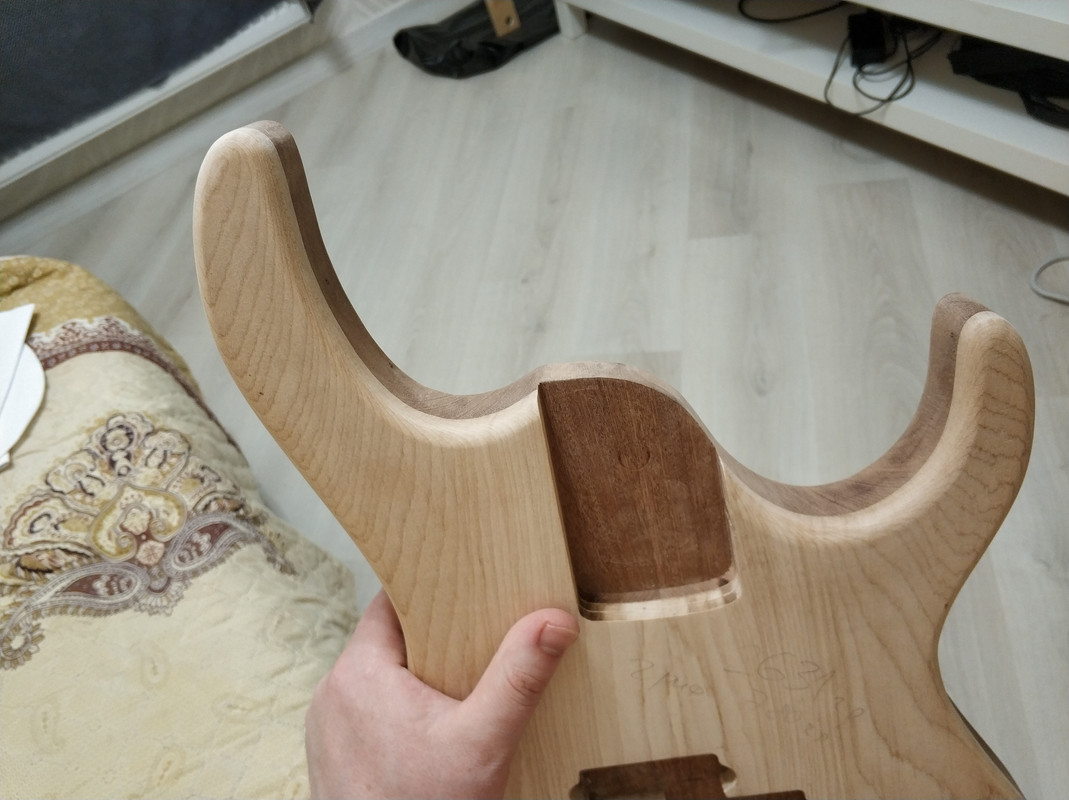

А пока в раздумьях потёр от прижегов боди.

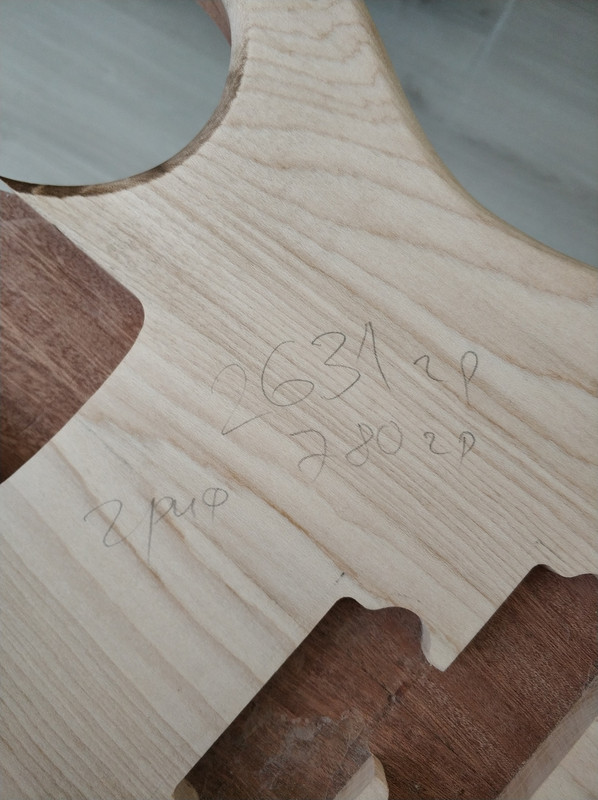

Кстати вес тушки составил больше 2,5 кило. Вес грифа 780 грамм

« Последнее редактирование: Мая 20, 2019, 22:32:15 от Роман Князев »

Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7737
    • Bandcamp
Re: Очередная тема от новичка
« Ответ #272 : Мая 20, 2019, 22:32:41 »
Рассверлить никак шайбы? ???

Оффлайн liapa81

  • Опытный
  • ****
  • Сообщений: 891
  • GuitarPlayer.Ru fan!
Re: Очередная тема от новичка
« Ответ #273 : Мая 20, 2019, 22:37:22 »
Господи.... Такие проблемки у вас.... ??? Возьмите штилевский напильничек тоненький кругленький и  сделайте из своих 5.3 мм нормальные 6. Делов то на пять минут... :) http://www.goodraizer.com/fotky34713/fotos/_vyrn_133STIHL-napilnik.jpg

Оффлайн Роман Князев Автор темы

  • Эксперт
  • *****
  • Сообщений: 1980
Re: Очередная тема от новичка
« Ответ #274 : Мая 20, 2019, 22:40:07 »
Рассверлить никак шайбы? ???
можно
Только возможно шляпка винта будет торчать


Оффлайн DmitryM

  • Живу на форуме
  • *******
  • Сообщений: 7737
    • Bandcamp
Re: Очередная тема от новичка
« Ответ #275 : Мая 20, 2019, 22:43:36 »
можно
Только возможно шляпка винта будет торчать
(нажмите чтобы показать/спрятать)

не так критично торчит, можно заглубить так, что бы уровень шляпки совпадал с плоскостью деки, а втулка глубже уйдёт и все.

Оффлайн Роман Князев Автор темы

  • Эксперт
  • *****
  • Сообщений: 1980
Re: Очередная тема от новичка
« Ответ #276 : Мая 20, 2019, 22:43:43 »
Господи.... Такие проблемки у вас.... ??? Возьмите штилевский напильничек тоненький кругленький и  сделайте из своих 5.3 мм нормальные 6. Делов то на пять минут... :) http://www.goodraizer.com/fotky34713/fotos/_vyrn_133STIHL-napilnik.jpg

Это не проблема, это констатация моей ущербности ... ;D
На работе запар, а я ещё и фурнитуру заказал) вот и результат.


... и добавил:

не так критично торчит, можно заглубить так, что бы уровень шляпки совпадал с плоскостью деки, а втулка глубже уйдёт и все.
Я тоже так думаю. Скорее всего просто рассверлю на 6,2 мм и все
« Последнее редактирование: Мая 21, 2019, 22:43:40 от Роман Князев »

Оффлайн Роман Князев Автор темы

  • Эксперт
  • *****
  • Сообщений: 1980
Re: Очередная тема от новичка
« Ответ #277 : Мая 21, 2019, 22:44:19 »
 Привет всем!

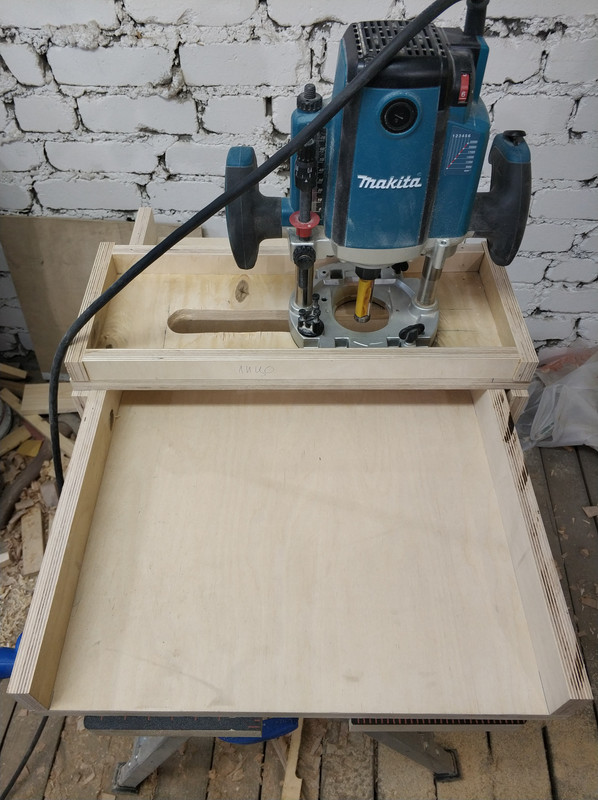

Сегодня надоело сидеть без дела. Поэтому убежал от жены и за 1,5 часа собрал фрейзмус.





Вся конструкция из 18 мм фанеры, устанавливается на раскладной верстак. Крепиться к верстаку будет струбцинами. Параллельность углов ещё не проверял, т.к. спешил домой, но конструкция не люфтит, перекосов нет из-за ребер жёсткости. Заготовку планирую приклеивать двойным скотчем и фиксировать по бокам брусочками, прикрученными к столу.
Если вдруг я что-то упустил, и наступаю на чьи-то грабли, то жду вашего совета! Всем добра!
« Последнее редактирование: Мая 21, 2019, 23:18:05 от Роман Князев »

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 13729
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Очередная тема от новичка
« Ответ #278 : Мая 22, 2019, 08:04:56 »
Роман Князев,  :good:

Гуд фрейзмус! И быстро изготовил, всего-то полтора часа!
Не знаю, как ты раньше без него обходился. Я вообще не знаю, чтоб я без него делал

... и добавил:

А какая высота каретки над столом?

Оффлайн Роман Князев Автор темы

  • Эксперт
  • *****
  • Сообщений: 1980
Re: Очередная тема от новичка
« Ответ #279 : Мая 22, 2019, 09:27:16 »
Роман Князев,  :good:

Гуд фрейзмус! И быстро изготовил, всего-то полтора часа!
Не знаю, как ты раньше без него обходился. Я вообще не знаю, чтоб я без него делал

... и добавил:

А какая высота каретки над столом?
Спасибо. У знакомого на рейсмус носил. Но надоело, что вырывает дерево. Плюс ступенька характерная на доске присутствует.
Высота 55 мм

... и добавил:

AntonVIP, подскажи, долго по времени корпус пройти? Хочу в обед пройтись раз, а может и два
« Последнее редактирование: Мая 22, 2019, 09:30:39 от Роман Князев »

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 13729
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Очередная тема от новичка
« Ответ #280 : Мая 22, 2019, 12:15:53 »
Роман Князев, по времени сам прогон совсем не долго. Я минут за 10 проходил обе стороны. Больше зинимают подготовительные работы с правильным закреплением заготовки и примерка. Обычно я клал заготовку, визуально определял самую нижнюю точку, и опускал в нее фрезу. После первого прохода обычно все было ровно. Если находились в результате первого прогона ещё более низкие точки (они остаются незатронутыми фрезой) то повторял процедуру. Таким образом получается базовая поверхность. Далее переворачивал и по такому же алгоритму обратную сторону. Она уже фрезится как надо - относительно первой ровной базовой поверхности. Это что касается выравнивания. Если снимать толщину, то еще проще. Я обычно работаю на одну ступеньку упора фрезера за один проход (это около 3мм). Перефрейзмусовал очень много. Можно было бы и пеньше за один раз брать, но не очень удобно с настройками.

Оффлайн Gibson ST

  • Опытный
  • ****
  • Сообщений: 843
  • GuitarPlayer.Ru fan!
Re: Очередная тема от новичка
« Ответ #281 : Мая 22, 2019, 12:31:41 »
Спасибо. У знакомого на рейсмус носил. Но надоело, что вырывает дерево. Плюс ступенька характерная на доске присутствует.
Высота 55 мм

... и добавил:

AntonVIP, подскажи, долго по времени корпус пройти? Хочу в обед пройтись раз, а может и два
В Трубе есть канал HeARTwood.Там мужичек занимается столяркой.Очень грамотно и доходчиво всё. Рассказывал про рейсмус- дерет дерево и фрезером чище поверхность получается.

Оффлайн Роман Князев Автор темы

  • Эксперт
  • *****
  • Сообщений: 1980
Re: Очередная тема от новичка
« Ответ #282 : Мая 22, 2019, 12:35:54 »
В Трубе есть канал HeARTwood.Там мужичек занимается столяркой.Очень грамотно и доходчиво всё. Рассказывал про рейсмус- дерет дерево и фрезером чище поверхность получается.
Смотрю его. Крутой чувак
Роман Князев, по времени сам прогон совсем не долго. Я минут за 10 проходил обе стороны. Больше зинимают подготовительные работы с правильным закреплением заготовки и примерка. Обычно я клал заготовку, визуально определял самую нижнюю точку, и опускал в нее фрезу. После первого прохода обычно все было ровно. Если находились в результате первого прогона ещё более низкие точки (они остаются незатронутыми фрезой) то повторял процедуру. Таким образом получается базовая поверхность. Далее переворачивал и по такому же алгоритму обратную сторону. Она уже фрезится как надо - относительно первой ровной базовой поверхности. Это что касается выравнивания. Если снимать толщину, то еще проще. Я обычно работаю на одну ступеньку упора фрезера за один проход (это около 3мм). Перефрейзмусовал очень много. Можно было бы и пеньше за один раз брать, но не очень удобно с настройками.
Спасибо большое! Попробуем сегодня

... и добавил:

AntonVIP,
Огонь! 🔥 🔥 🔥

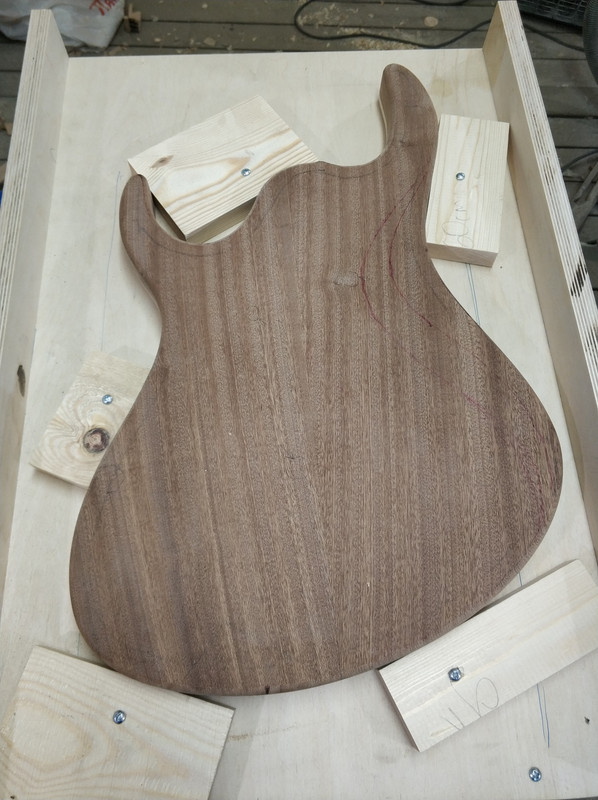

Было:

Стало:


Надо было хоть переодеться. :D
Стружкоотсос не работал в полной мере. В итоге, за те 3 минуты что фрезеровал, я покрылся равномерным слоем краснушки. Да, обедать не надо было. :crazy:
Результатом доволен. Плоскость есть.
« Последнее редактирование: Мая 22, 2019, 14:53:03 от Роман Князев »

Оффлайн Папа-Карло

  • Эксперт
  • *****
  • Сообщений: 1526
  • атятя
Re: Очередная тема от новичка
« Ответ #283 : Мая 22, 2019, 15:17:45 »
сначала кромку скруглил а потом плоскость выравнивал?

Оффлайн Роман Князев Автор темы

  • Эксперт
  • *****
  • Сообщений: 1980
Re: Очередная тема от новичка
« Ответ #284 : Мая 22, 2019, 16:06:19 »
сначала кромку скруглил а потом плоскость выравнивал?
Да. Уж очень хотелось посмотреть как оно будет выглядеть.
Но ведь в принципе это ничему не мешает. Пройдусь ещё разок скруглю. Фрезеру даже ещё легче будет. ;)
