Мужики, как считаете при таком "потайном" джеке нужно ли бридж мне чуть подальше поставить, примерно на 5 мм.
Потайной джек:

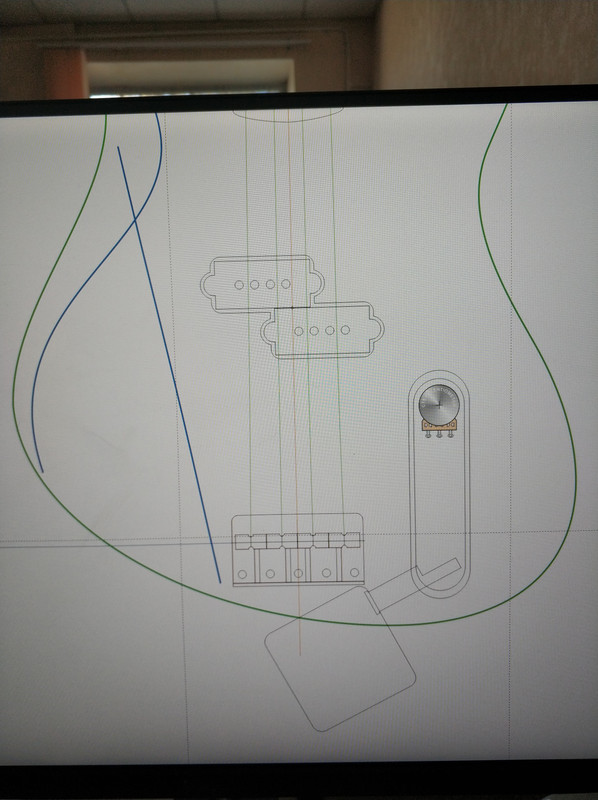

Чертеж:

а чем он бриджу мешает?
только как в классической посадке с таким джеком играть?

Крайний винт крепления бриджа довольно близко к выборке под джек. Не вырвет его под натяжением струн? Хотя глупость наверное, все остальные то не вырвет...

Привет! Давно не писал!
Из новостей следующее.

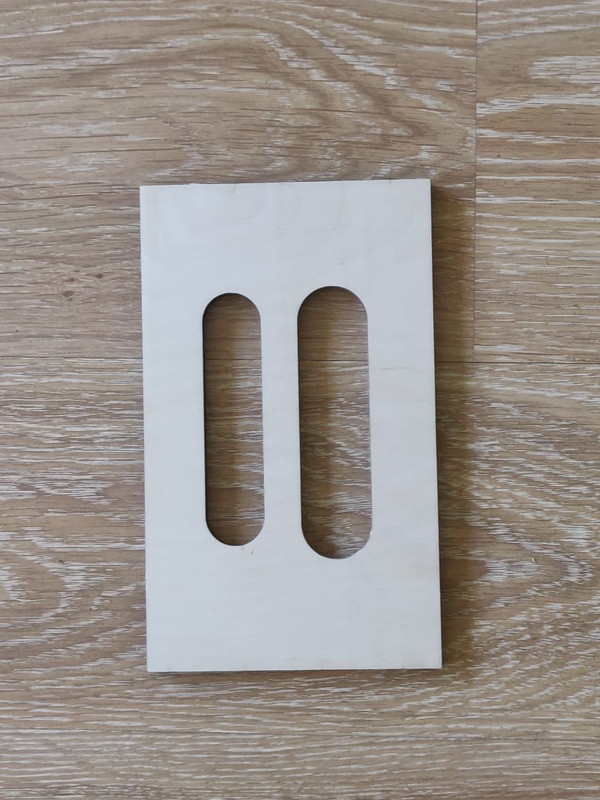

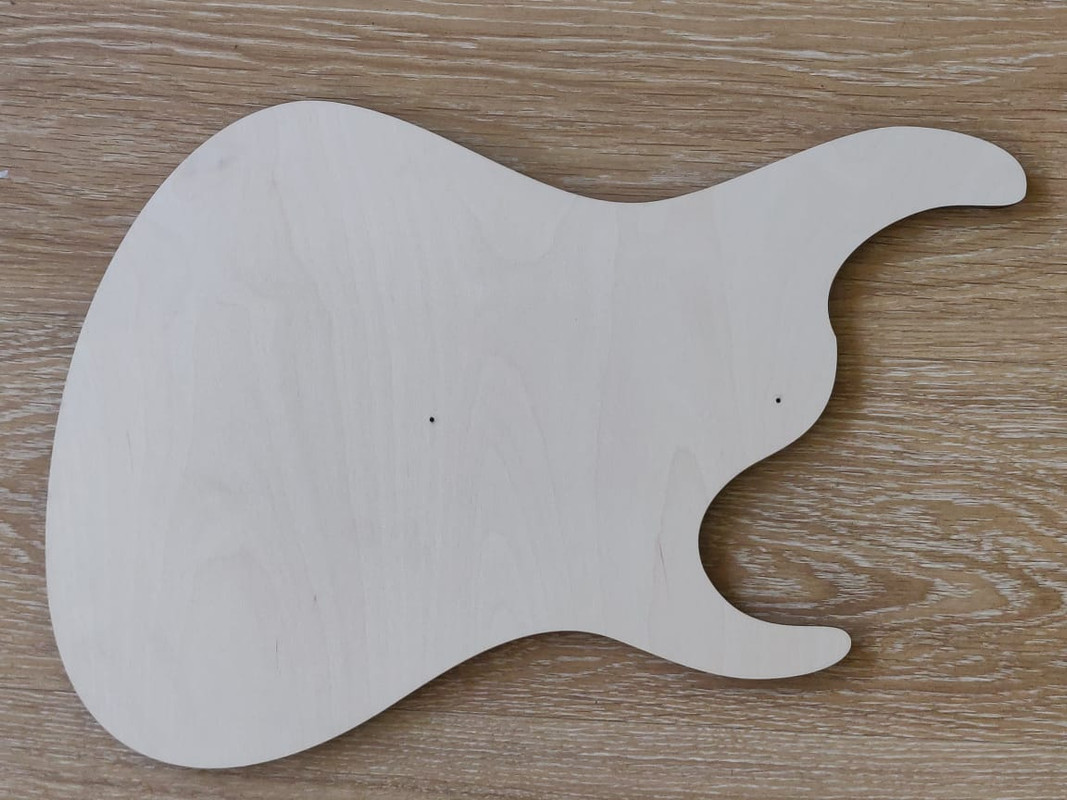

Сделал макеты шаблонов боди, звукоснимателей, ниши под потенциометры...
Сегодня их вырезали из фанеры толщиной 10мм.
Качество судя по фото хорошее.
На выходных заберу







... и добавил:

Теперь надо выпилить корпус. Планирую сверлить с запасом по контуру и лобзиком проходить. Как считаете, велика ли вероятность запороть заготовку из-за отклонения пилки?

Привет! Давно не писал!
Из новостей следующее.
Сделал макеты шаблонов боди, звукоснимателей, ниши под потенциометры...
Сегодня их вырезали из фанеры толщиной 10мм.

Теперь надо выпилить корпус. Планирую сверлить с запасом по контуру и лобзиком проходить. Как считаете, велика ли вероятность запороть заготовку из-за отклонения пилки?

под такому шаблону "шашечки" не вырежешь.

лобзиком нормально, если пилка не тонкая, и лобзи кне убитый. следи за уводом полотна

А почему шашечки не вырезать?

ну попробуй. ни один угол таким шаблоном не прорежешь - радиусы не те

Разве что диаметр копировальной фрезы будет такой же или меньше, наименьшего диаметра шаблона. Под втулку точно не пойдет

не прокатит. ты про наружные углы забыл

Контур датчика, похоже, сделан в "чистый размер", без припуска на копировальное кольцо. Возможно, конечно, использовать и этот шаблон, но надо иметь комплект из копировального кольца с внешним диаметром 10 мм и специально переточенной фрезы на 10 мм. У нас на производстве мы применяем такое иногда. Есть комплекты на 10 и на 12 мм. Главная проблема - переточка фрезы. Поэтому для разовой работы проще переделать шаблон.
