Хм. Чё-то не вижу смысла от такой фрезы от слова совсем. Раз придётся делать поправки на шаблон, то почему бы не купить обычную концевую пазовую фрезу без подшипника и работать с копировальной втулкой

Копировальная втулка+концевая фреза =1400р.
Данная фреза =505р.

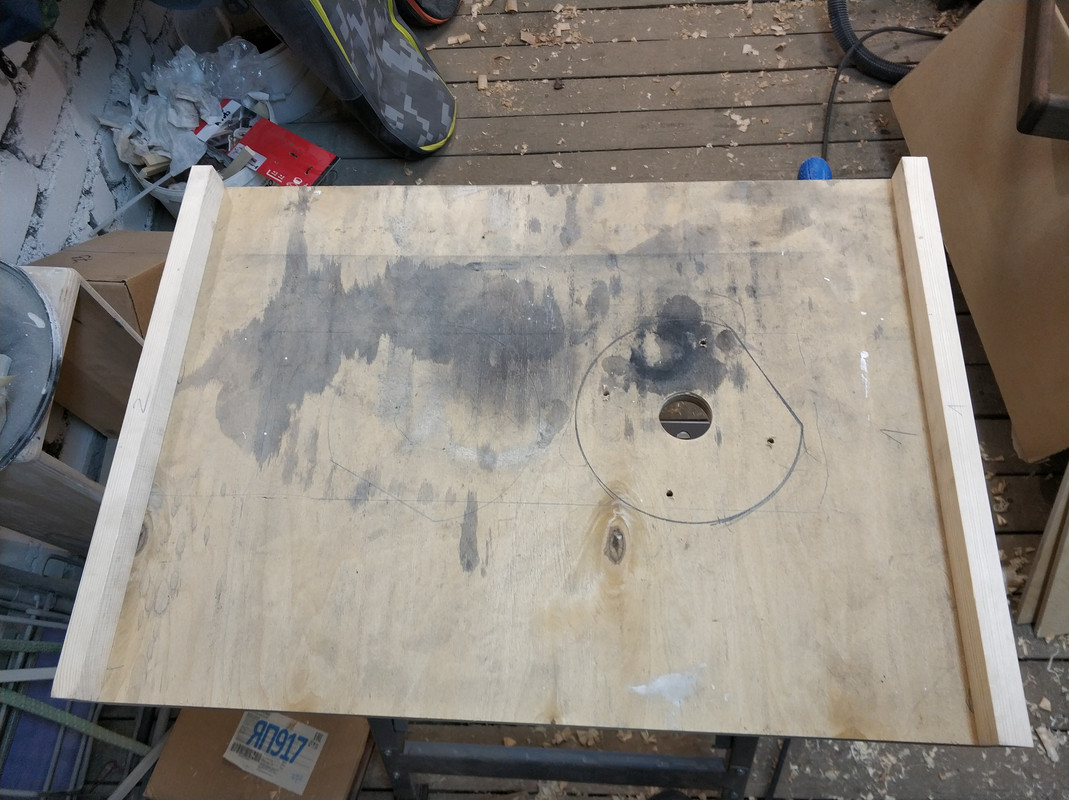

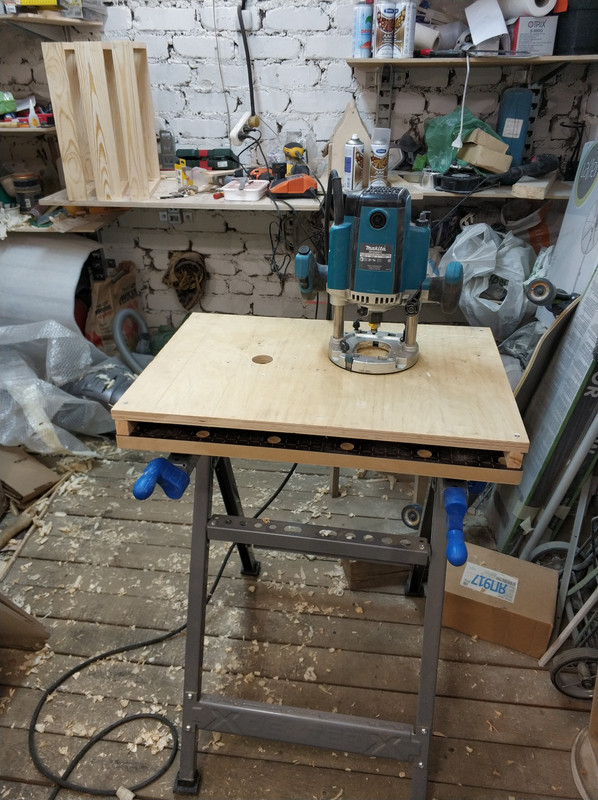

Пока не забрал шаблоны, решил собрать фрезерный стол. Чтобы не городить отдельный станок, да и просто ради экономии места в гараже
- приобрел раскладной верстак и сделал к нему обвязку.
Только в гараже нужных винтов не оказалось, а в магазинах короткий день, так что закрепим фрезер и протестируем стол завтра. Всех с праздником труда и весны!

Роман Князев, ну, норм! А за верстак много отдал?
Я себе сварил за пару часов универсальный верстачок из профтрубы. Теперь только обвязку менять поочередно (столешницы), и он превращается в циркулярный, фрезерный, лобзиковый, и т.д.

Я за 2300 взял, сейчас подорожал.
https://leroymerlin.ru/product/verstak-dexter-956673/
А циркулярный станок есть. На ДР взял. Мечтаю о лентопильном и шпиндельном... Но места нету. Гараж 18 метров, причем желательно ещё ставить машину

Именно поэтому я сделал мастерскую не с воротами, а с дверью! Чтобы она не превратилась в гараж! А машина стоит на улице по-прежнему. Хотя изначально идея строения была гараж-мастерская. Сейчас места все равно не хватает, хотя размер больше 18 метров, около 20ти. Вовремя смекнул, что там, где живёт машина, больше ни для чего нет места, а чтоб поработать, нужно выгнать машину, расставить оборудование, короче, гемор, много ненужных подготовительных работ. Ну, разве что, если гараж, как ангар

Ну я как бы готов, все вытаскивать и подготавливать. Вот собирать обратно на полку гораздо тяжелее

Так а что с шаблонами? Переделывать придется?
Для обгона форм головы, деки и грифа нужна же копировальная фреза с подшипником с таким же наружным диаметром, что и у режущей кромки, чтоб 1:1 копировать, без поправок.

И кстати, когда будешь кромку обгонять по шаблону, действуй очень внимательно и предельно аккуратно. Максимально убери материал при вырезании лобзиком, если надо, то доработай шлифовкой, фрезу загоняй по чуть-чуть, в несколько проходов, не спеши с одного захода упереться в шаблон. Там сильно большое пятно контакта, при съёме фрезой. Я по незнанию загнал на всю, как говорится, с разгона, и фреза грызанула нехилый кусок деки. Неприятная ситуация, плюс лишний гемор чтоб восстановить.

Ну шаблон боди, нормальный
Его оставлю.
Шаблон под шашечки переделаем.
Обгонная фреза одна есть. Диаметр 12,7 с таким же подшипником (правда сверху) рабочая длинная 20 мм вроде
 Ещё одну закажу такую же, но с рабочей длинной 9 мм. И возьму обгонную фрезу с 2 подшипниками и рабочей длинной 50 мм. Надо съездить в фирменный магазин корвет/энкор.
Насчёт выдирания кусков я так понял самая частая проблема.
Буду стараться

... и добавил:

А ещё надо фрезу для фрейзмуса... Какую брать по диаметру? И если я соберусь делать в будущем арчтоп, то надо ещё взять или этой делать? Хотя я понимаю, что фрез мало не бывает и в хозяйстве пригодится

Всем привет!  продолжаем нашу работу.

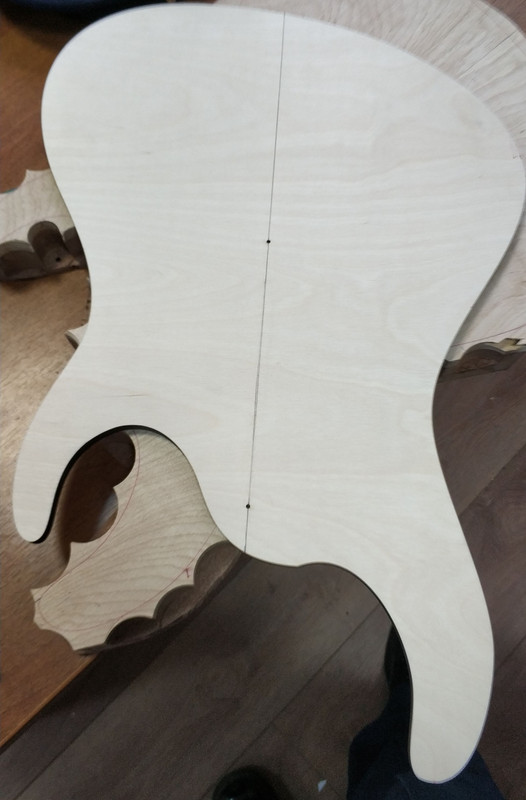

Вчера забрал шаблоны. Отличное качество. Приятно держать в руках.

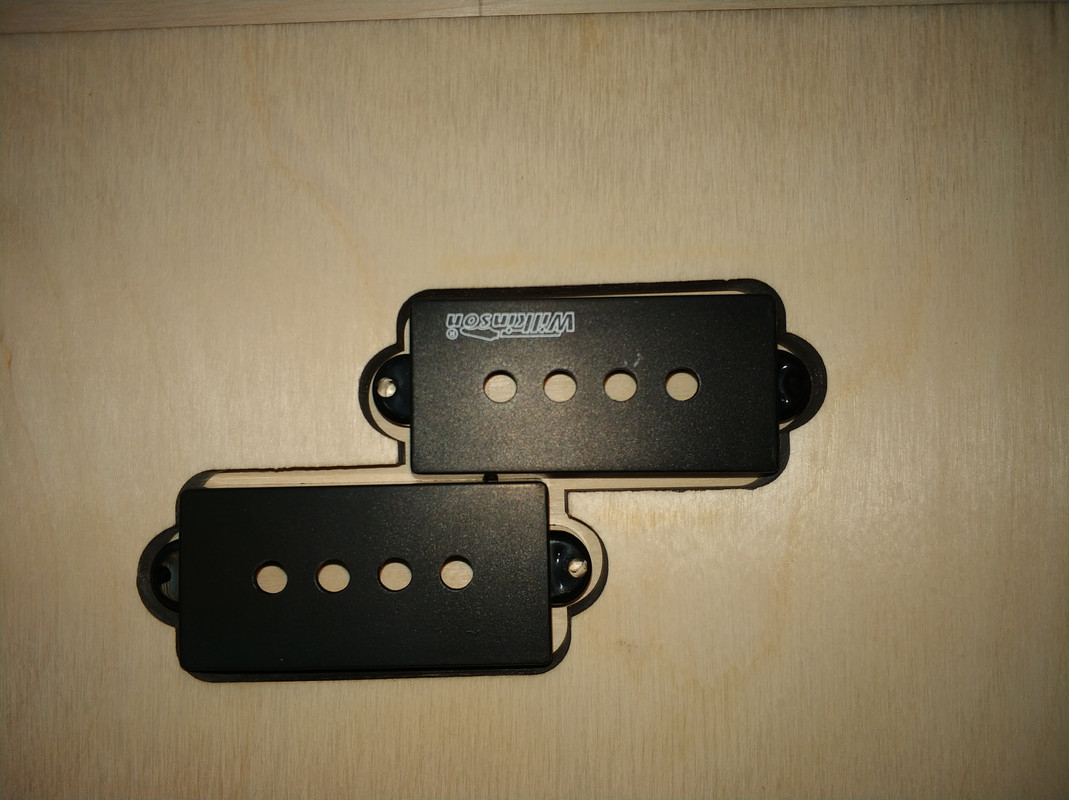

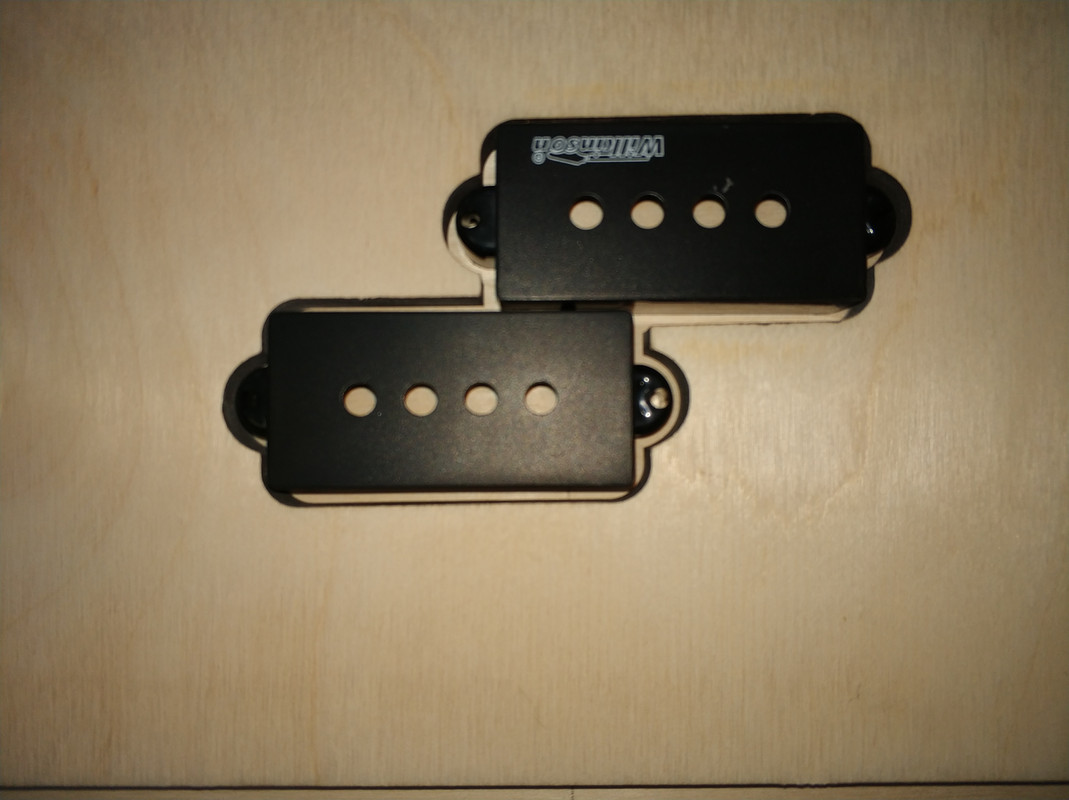

Действительно, зазоры вокруг звукоснимателей довольно большие и смотрятся не очень

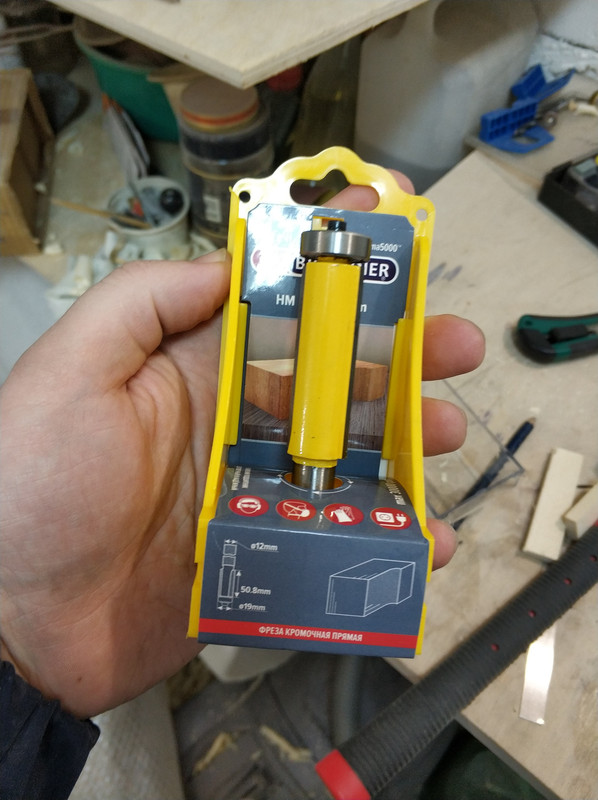

Помимо этого взял фрезу для обводки. Хвостовичок 12 мм, длинная, массивная. все как надо. Надеюсь, что быстро не затупится.



Сегодня решил подготовить боди к фрезеровке. Зарядил свело Форстнера, поставил дрель в стойку и...
Она сломалась. Китайское барахло, а не стойка.
Вытащил дрель и начал сверлить с рук. Возможно надо было сверлить маленьким диаметром сверла (у меня был  установлен 40мм, хотя есть и 15,22,32 мм), но переставлять лень было...
Хочу отметить, что горный клён гораздо жестче, чем махагон. После просверливания клена махагон сверлится гораздо легче.


Вроде все хорошо шло и случилось первое западло

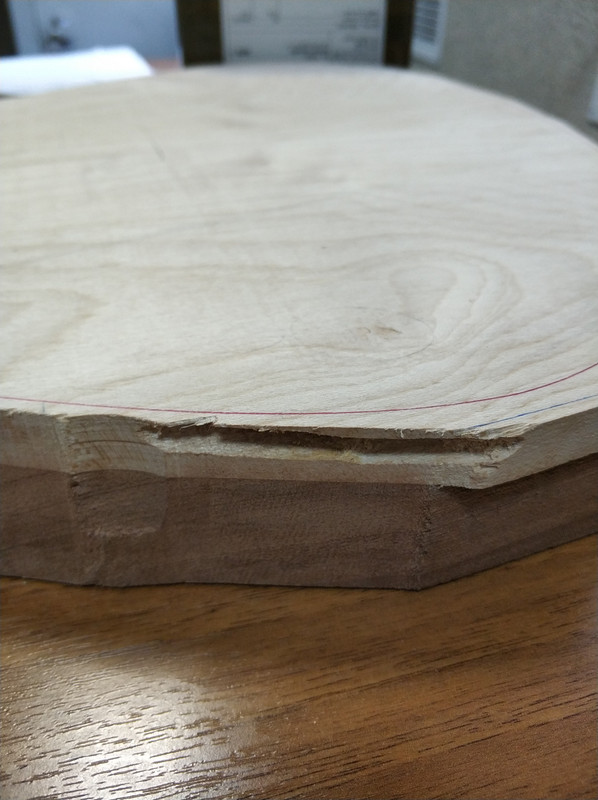

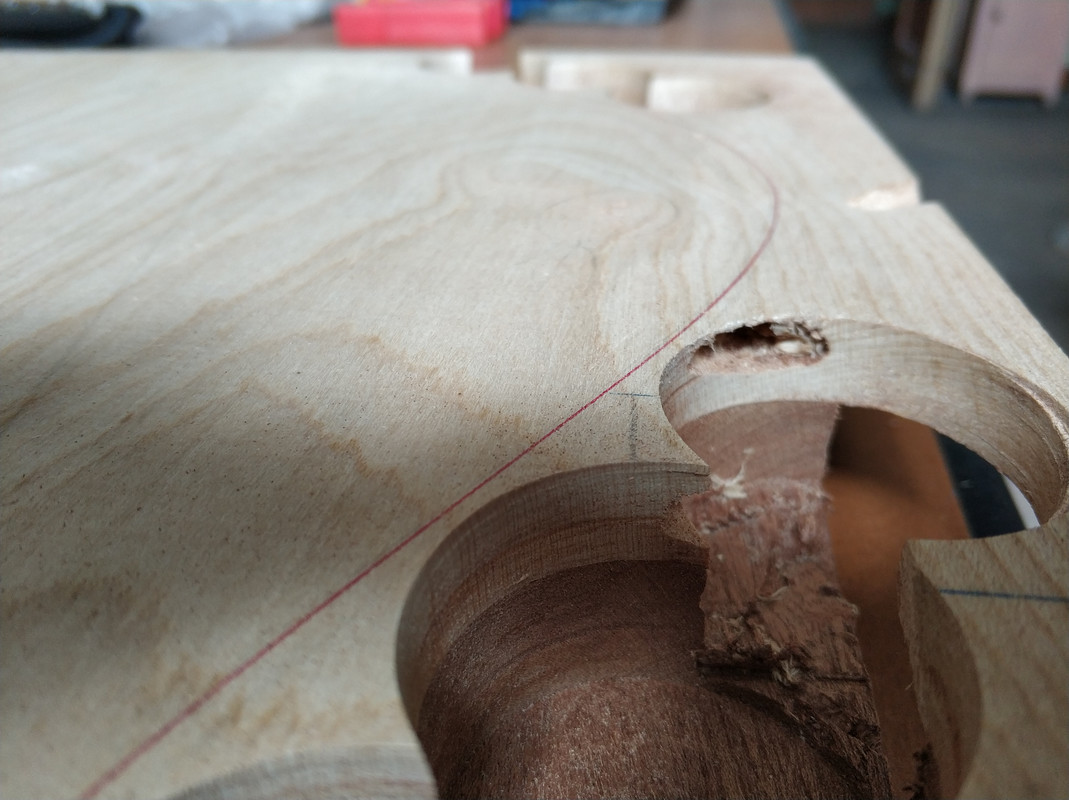

Внутри оказалась полость. И идёт она на границе с обводкой. Ну в принципе не страшно, так как там планируется скос.

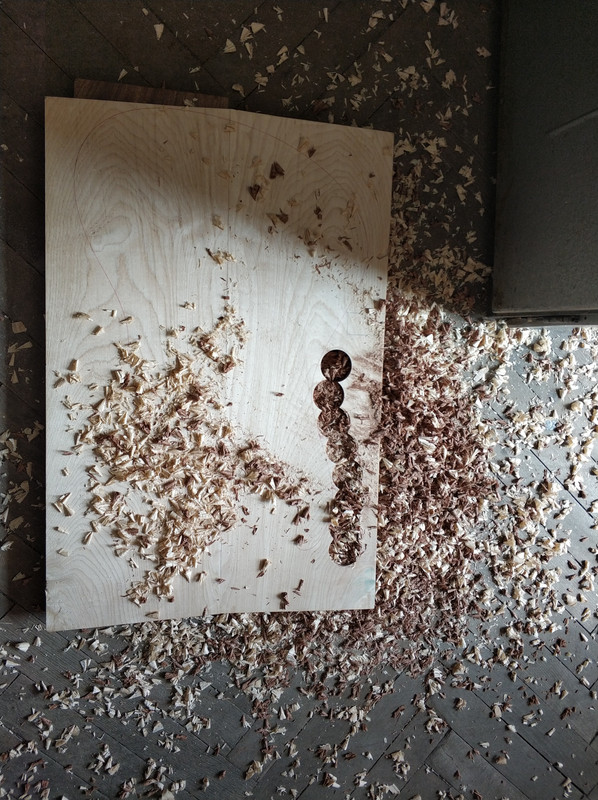

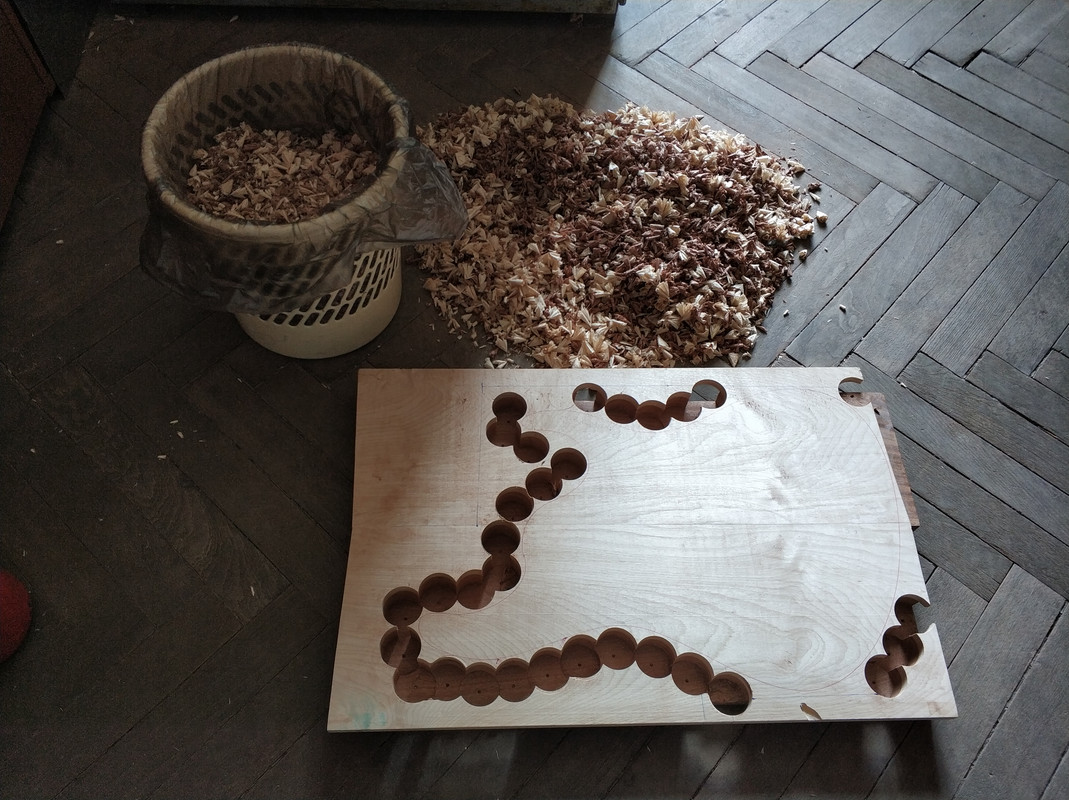

Такими усилиями я сделал половину мешка стружек. Никому для копчения не нужно?



Ну после прошел своим дохлым лобзиком, потому что клён он пилил с большой неохотой.

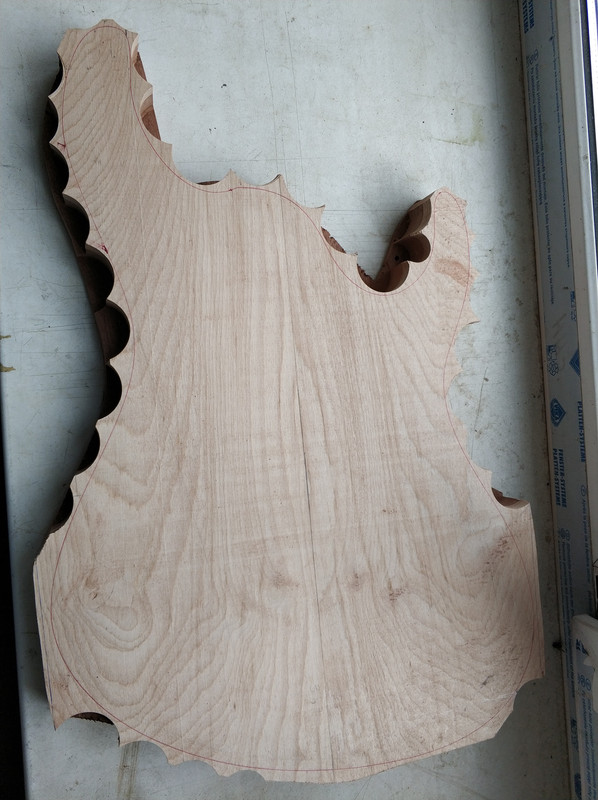

Вот что вышло в итоге на сегодня.


Если бы не работа, то и фрезернул бы сегодня. Уже руки чешутся.
Ну ничего, начало положено!!!

Как по мне, то фрезеровать еще рано. Нужно ближе к линии подобраться любыми доступными методами. Эти "зубья" от форстнера долго сфрезеровывать, и есть большая вероятность набокопорить. Я прям с первой гитарой и набокопорил, хотя к линии был ближе, чем у тебя! Для топа норм, а боди - опасно и трудоёмко. Можно, конечно фрезеровать медленно и оооочень аккуратно, по миллиметру снимать, с перекурами. Но очень тщательно всё контролировать и следить.

Спасибо, значит будем пилить!
И хотел фрезеровать очень по чуть-чуть

... и добавил:

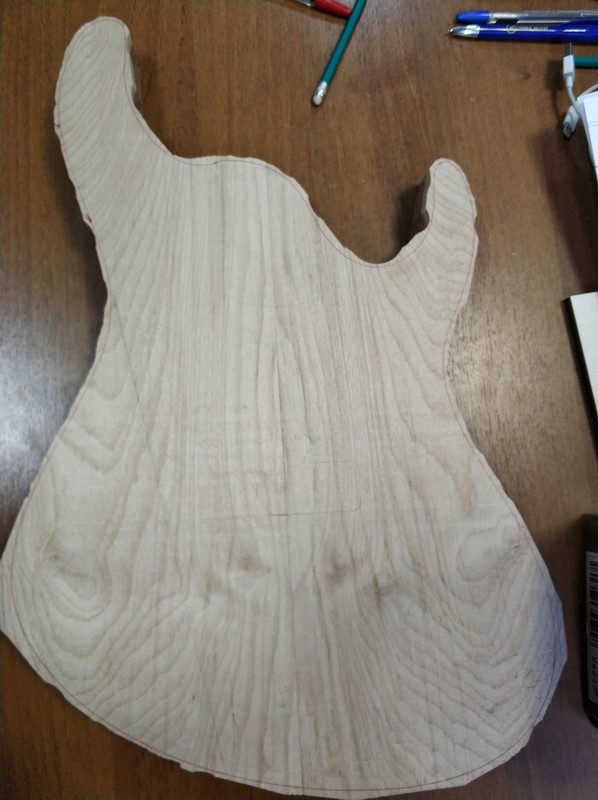

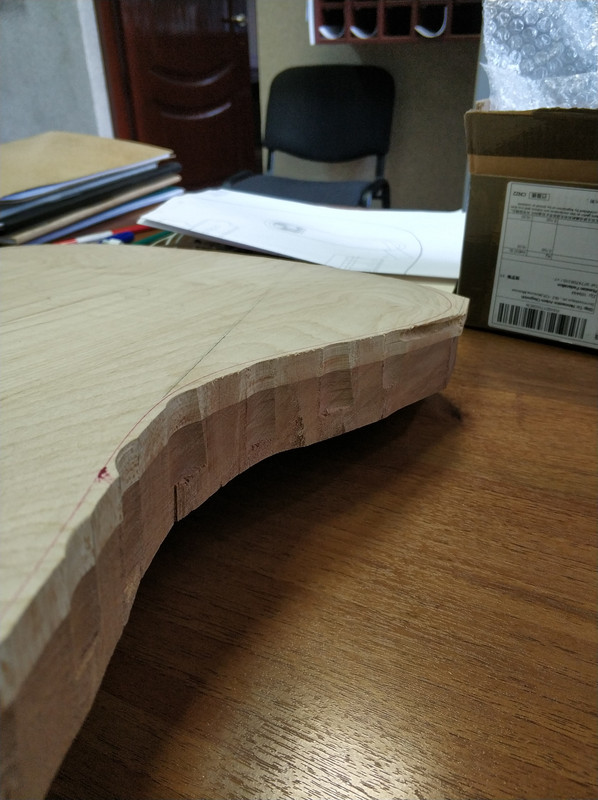

Обкарнал. Поставил пилку для быстрого реза ( она потолще) и прошёлся по кругу. Срезал шипы.

Кстати, склейка очень хорошо получилась! Клеевого шва не видно.

Полость на 1 мм заходит за границу.


И с лёгкостью уберется под скосом

Кстати, а топ же обычно гнут и клеят уже на скошенную деку, или нет?

Да все по разному.
Гнут обычно когда ЧПУ есть. Да и топ 10 мм. Не очень то его согнешь.
Вот на следующий проект есть топ 6 мм. Там и посмотрим
